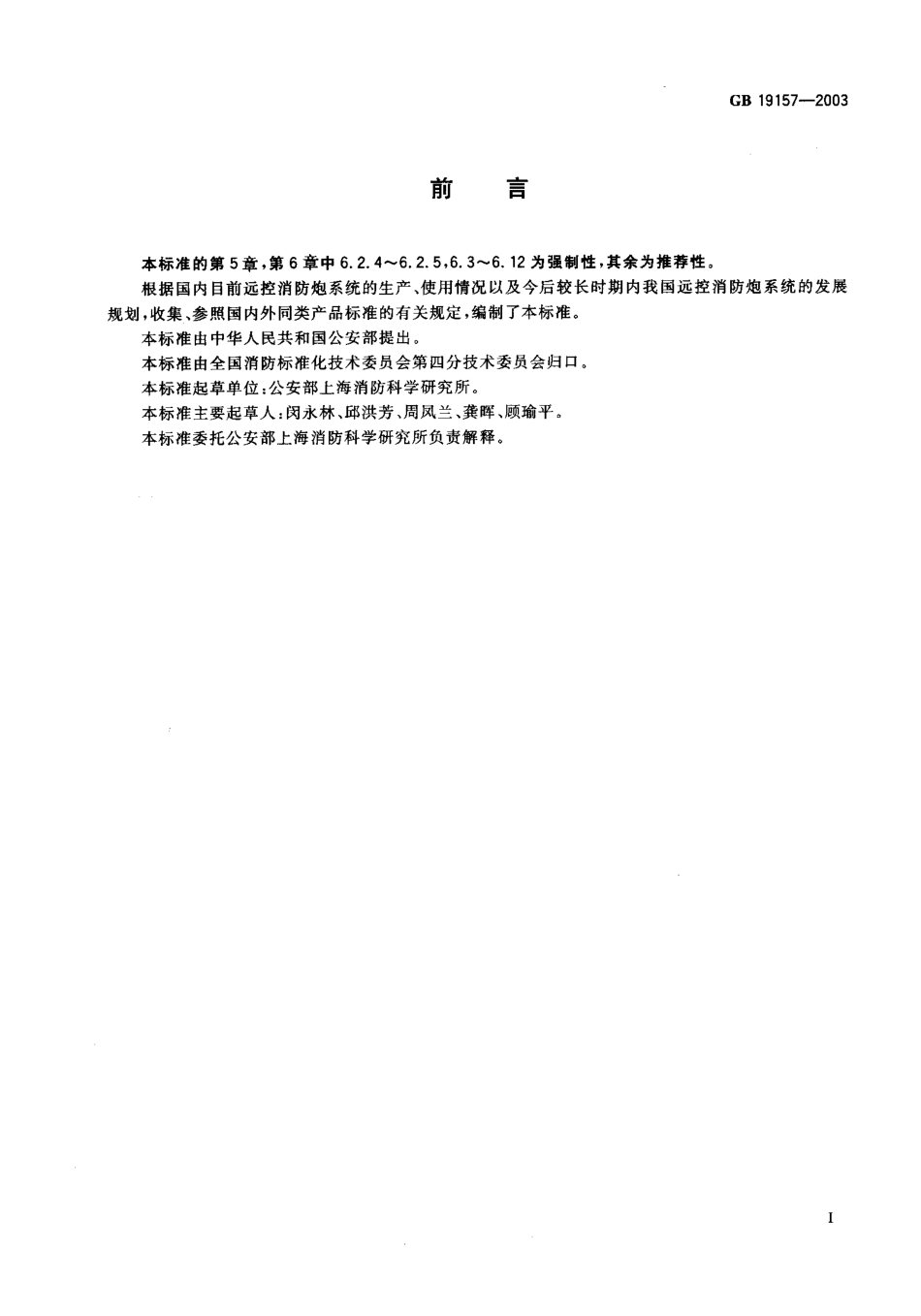

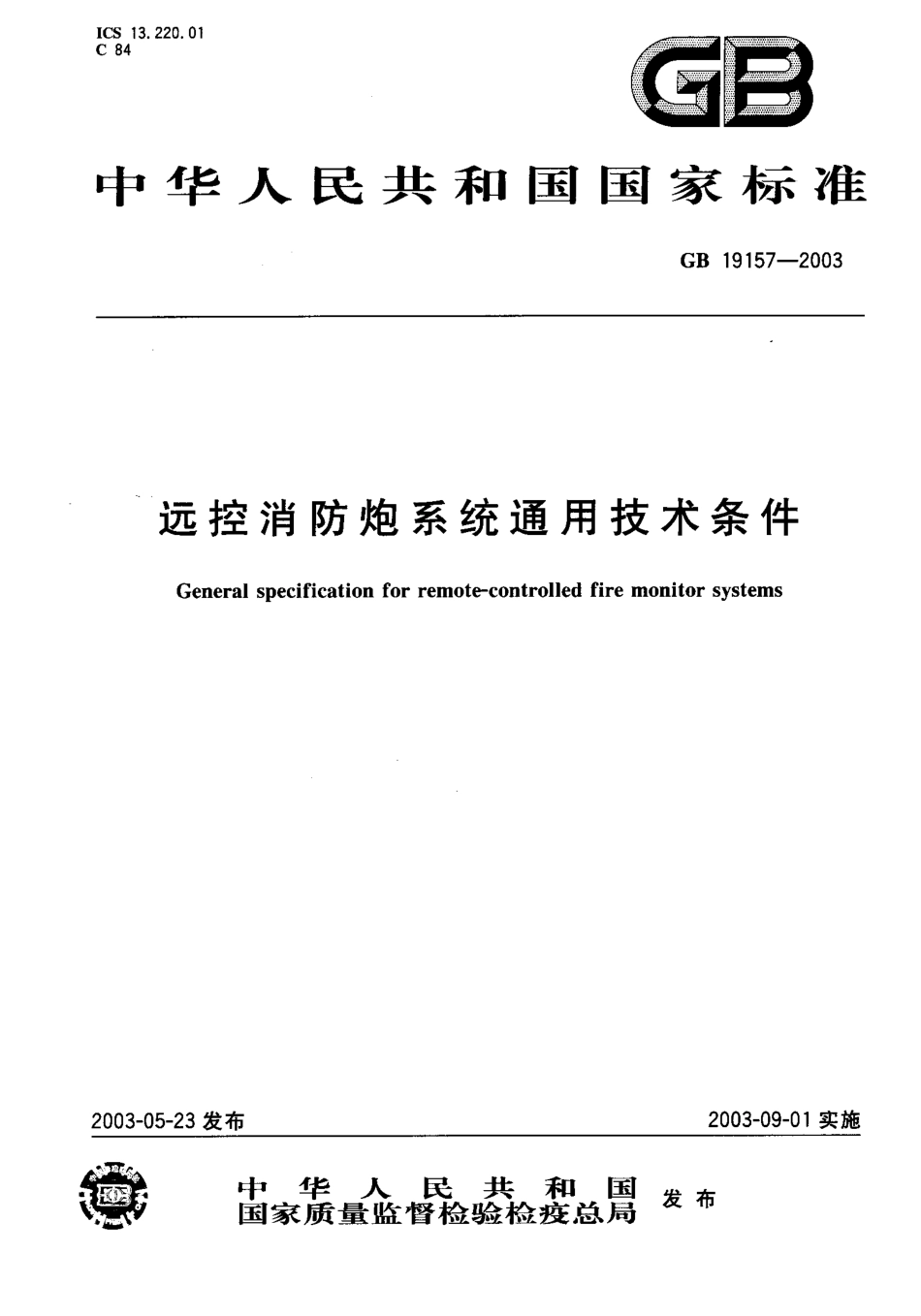

I C S 1 3.2 2 0.0 1C 8 4中 华 人 民 共 和 国 国 家 标 准GB 1 91 5 7-2 0 0 3远控 消 防炮 系统通用技术条件G e n e r a l s p e c i f i c a t i o n f o r r e mo t e-c o n t r o l l e d f i r e m o n i t o r s y s t e ms,;,)P-v a 刀 72 0 0 3-0 5-2 3 发布2 0 0 3-0 9-0 1 实施中华人民共和国国 家 质 量 监 督 检 验 检 疫 总 局发 布GB 1 91 5 7-2 0 0 3前言 本标准的第5 章，第6 章中6.2.4-6.2.5,6.3-6.1 2 为强 制性，其 余为推荐 性。根据国内目 前远控消防炮系统的生产、使用情况以及今后较长时期内我国远控消防炮系统的发展规划，收集、参照国内外同类产品标准的有关规定，编制了 本标准。本标准由中华人民共和国公安部提出。本标准由全国消防标准化技术委员会第四分技术委员会归口。本标准起草单位:公安部上海消防科学研究所。本标准主要起草人:阂永林、邱洪芳、周凤兰、龚晖、顾瑜平。本标准委托公安部上海消防科学研究所负责解释。CB 1 91 5 7-2 0 0 3远控消防炮系统通用技术条件范 围本标准规定了远控消防炮系统的系统分类、性能要求、试验方法、检验规则等。本标准适用于远控消防泡沫(水)炮系统(简称系统)。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日 期的引用文件，其最新版本适用于本标准。G B/T 1 1 7 3 铸造铝合金 G B/T 1 1 7 6 铸造铜合金技术条件(G B/T 1 1 7 6-1 9 8 7,n e q I S O 1 3 3 8:1 9 7 7)G B/T 1 3 4 8 球墨铸铁件 G B/T 3 7 6 6 液压系统通用技术条件(e q v I S O 4 4 1 3-1 9 9 8)G B 3 8 3 6.1 爆炸性气体环境用电气设备第 1 部分:通用要求(G B/T 3 8 3 6.1-2 0 0 0,e g v I E C6 0 0 7 9-0:1 9 9 8)G B 3 8 3 6.2 爆炸性气体环境用电气设备第2 部分:隔爆型 d (G B/T 3 8 3 6.2-2 0 0 0,e q v I E C6 0 0 7 9-1:1 9 9 0)G B 6 2 4 5-1 9 9 8 消防泵性能要求和试验方法 G B/T 7 9 3 2-1 9 8 7 气动系统通用技术条件(n e q I S O 4 4 1 4-8 2)G B 7 9 5 6-1 9 9 8 消防车消防性能要求和试验方法 G B/T 9 4 3 9 灰铸铁件 G B/T 1 4 0 4 8.1 低压开关设备和控制设备总则(G B/T 1 4 0 4 8.I-2 0 0 0,e g v I E C 6 0 9 4 7-1:1 9 9 9)3 术语和定义 下列术语和定义适用于本标准。3.1 远控消防炮系统 r e m o t e-c o n t r o l l e d f i re m o n i t o r s y s t e m 由(液控、气控、电控)消防炮、消防炮塔、动力源、控制装置、灭火剂贮罐、混合装置、消防泵组等组成，可以远距离控制消防炮向保护对象喷射灭火剂灭火的固定式灭火装置。3.2 远控消防炮r e m o t e-c o n t r o l l e d f i re m o n i t o r 具有有线或无线远距离控制操作功能的消防炮。3.3 液控消防炮 l i q u i d-c o n t r o l l e d f i r e m o n i t o r 以液压驱动为主的远控消防炮。3.4 气控消防炮a i r-c o n t r o l l e d f i re mo n i t o r 以气压驱动为主的远控消防炮。GB 1 91 5 7-2 0 0 33.5电控消防炮e l e c t r i c-c o n t rol l e d f i re mo n i t o r以电驱动为主的远控消防炮。3.6动力源 p o w e r s o u r c e向远控消防炮提供驱动动力的装置。3.7无线遥控器w i re l e s s rem o t e r与电控器、动力源、阀门集中控制装置等联用的无线远距离控制消防炮动作的装置。3.8消防炮塔f i r e m o n i t o r t o w e r用于高位安装、使用远控消防炮的装置。4 分类和标记4.1 分类 远控消防炮系统按照控制方式分为:液控消防炮系统、气控消防炮系统和电控消防炮系统。4.2 标记4.2.1 远控消防炮 远控消防炮命名由四部分组成。口口口口口口主参数船用代号 C(陆用略)特征代号类、组代号 类、组代号:P P泡沫炮;P S 一水炮;.P L泡沫一水两用炮。特征代号:K Y 液控;K Q一 一气控;K 1-一 电控。船用炮型号在特征代号之后加英文字母 C 主参数:远控消防炮额定流量(L/s)，泡沫一水两用炮按泡沫混合液额定流量(L/s).示例1;喷射介质为饱沫，驱动方式为液压驱动，额定流量为3 2 L/s 的远控消防泡沫炮型号标记为P P K Y 3 2 示例2:喷射介质为饱沫，驱动方式为气压驱动，额定流量为4 8 L/，的 远控消防泡沫炮型号标记为P P K Q 4 8,示例3喷射介质为水，驱动方式为电驱动，额定流量为6 0 L/s 的远控消防水炮型号标记为P S K D 6 0.示例4:喷射介质为泡沫或水，驱动方式为液压驱动，泡沫混合液和水的额定流量为6 4 L/s 的远控消防泡沫一水两用炮型号标记为P L K Y 6 4,示例 5:喷射介质为泡沫，驱动方式为液压驱动，额定流量为6 4 L/s 的船用消防泡沫炮型号标记为P P K Y C 6 4.GB 1 9 1 5 7-2 0 0 34.2.2 动力源 动力源命名由三部分组成。口口门口主参数特征代号类、组代号 类、组代号:Y P 远控炮液压源;Q P 远控炮气压源。特征代号:G-隔爆型(非隔爆型略)。主参数:可控制消防炮数量(台)。示例 1:控制2 台消防炮，液压驱动，隔 爆型动力源型号标记为Y P G 2.示例2:控制2 台消防炮，气压驱动，非防爆型动力源型号标记为Q P 2.4.2.3 电控器 电控器命名由三部分组成。口口门口主参数特征代号类、组代号 类、组代号:D P 远控消防炮电 控器。特征代号:G-隔爆型(非隔爆型略)。主参数:可控制消防炮数量(台)。示例 1:控制 2 台消防炮，防爆型电控器型号标记为 D P G 2.4.2.4 无线遥控器 无线遥控器命名由三部分组成。口口口一 口主参数特征代号类、组代号 类、组代号:WP 远控消防 炮无线遥控器。特征代号:G-隔爆型(非隔爆型略)。主参数:消防炮塔数量(座)一 每座炮塔上消防炮数量(台)。示例1:消防炮塔2 座 每座消防炮塔安装2 台消防炮，隔姗型无线遥控器型号标记为WP G 2-2.4.2.5 消防炮塔 消防炮塔命名由三部分组成。口口口主参数类、组代号G B 1 9 1 5 7-2 0 0 3 类、组代号:T P 消防炮塔。主参数:上位消防炮操作平台高度(m).示例1上位消防炮平台高度为1 6 m的消防炮塔型号标记为T P 1 6 o4.2.6 阀门集中控制装置 阀门集中控制装置命名由三部分组成。口口口口 丁下 毛.一-.一 一-主 参 数 匕 一 一 一-一 一一-一 一特征代号 类、组代号 类、组代号:F I 一-电动阀门集中控制装置;F Q 一 气动阀门集中控制装置。特征代号:G 隔爆型(非隔爆型略)。主参数:控制阀门数量(台)。示例 1控制电动阀门数量4 台，隔爆型阀门集中控制装置型号标记为F D G 4,4.2.7 贮皓压力式泡沫比例混合装置 贮罐压力式泡沫比 例混合装置命名由三部分组成。口口口口/口/口主参数特征代号类、组代号 类、组代号:P H泡沫比例混合装置 特征代号:Z Y贮罐压力式。主参数:混合比(%)/最大泡沫混合液流量(L/s)/泡沫液罐容量 除以1 0 0,(L)1.示例 1;混合比为6%，最大泡沫混合液流量为1 6 0 工/s，泡沫液罐容量8 0 0 0 L,贮魄压力式泡沫比 例混合装置型号标记为P H Z Y 6/1 6 0/8 0 04.2.8 消防泵控制装置 消防泵控制装置命名由三部分组成。口 口口口 !1主参数 于-一一.一一一特征代号 类、组代号类、组代号:K B 消防泵控制装置。特征代号:D 一电动机泵;C柴油机泵;主参数:消防泵数量(台)。示例 i:控制 2 台电动消防泵的消防泵启动装置型号标记为K B D 2,GB 1 91 5 7-2 0 0 34.2.9 消防泵组 消防泵组型号标记按 G B 6 2 4 5 规定编制。5 性能参数5.1 远控消防泡沫炮性能参数应符合表1 的规定。5.2 远控消防水炮性能参数应符合表2 的规定。5.3 远控消防泡沫一水两用炮性能参数应符合表3 的规定。5.4 动力源参数应符合表4 的规定。5.5 电控器参数应符合表 5 的规定。5.6 无线遥控器参数应符合表6 的规定。5.7 消防炮塔参数应符合表7 的规定。5.8 阀门集中控制装置参数应符合表8 的规定。5.9 贮罐压力式泡沫比 例混合装置性能参数应符合表9 的规定。5.1 0 消防泵控制装置参数应符合表 1 0 的规定。5.1 1 消防泵组性能参数应符合G B 6 2 4 5-1 9 9 8中表 3的有关规定。表 1 远控消防泡沫炮性能参数 泡沫混合液流量/(L/s)额定工作压力/MP a射程/m 流量允差/%发泡倍数(2 0 时)2 5 肠析液时间/m i n (2 0 时)泡沫混合 比/%3 2(0.84 8士86)2.56-75 54 06 04 86 4簇 1.0妻7 0士 6妻8 08 01 00镇1.2妻8 59 0士 51 2 01 5 09 5)l 0 0士41 8 0妻1 0 52 0 0表 2 远控消防水炮性能参数流量/(L/s)额定工作压力/MP a射程/m流量允差/%3 0簇0.85 5士86 04 07 05 06 0_-,I.O7 5士68 07 08 58 01 0 09 09 5士 51 2 01 5 0 1 0 0_1 0 5士41 8 0 1 1 02 0 0GB 1 91 5 7-2 0 0 3表 3 远控消防泡沫一水两用炮的性能参数流量/(L/s)额定工作压力/MP a射程/m 流量允差/%发泡倍数(2 0 时)2 5%析液时间/m i n (2 0 时)泡沫混合 比/%泡沫水3 2G0.84 85 5士8)6)2.56-7妻5 5妻6 54 0多6 0妻7 04 86 4簇1.07 07 5土 6妻8 08 58 01 0 0(12)8 5妻9 09 09 5士 51 2 01 5 0簇l.4妻9 5)1 0 0_1 0 0妻1 0 5士 41 8 01 0 51 1 02 0 0表 4 动力源参数单位为台型号YP 1YP 2YP 3YP 4YP G1YPG2YP G3YP G4QP lQP 2QP 3QP 4QP G1QP G2QP G3QP G4控制消防炮数量12341234隔姗能力非隔姆隔爆表 5 电控器参数单位为台型号D P 1DP 2DP3DP 4DP5DP6DP 7DP8DP G1DP G2DP G3DP G4DP G5DPG6D P G7DP G8控制消防炮数量12345678隔爆能力非隔爆或隔爆表 6 无线遥控器参数型号控制炮塔数量/座控制消防炮数量/台隔爆能力W P l-111非隔
