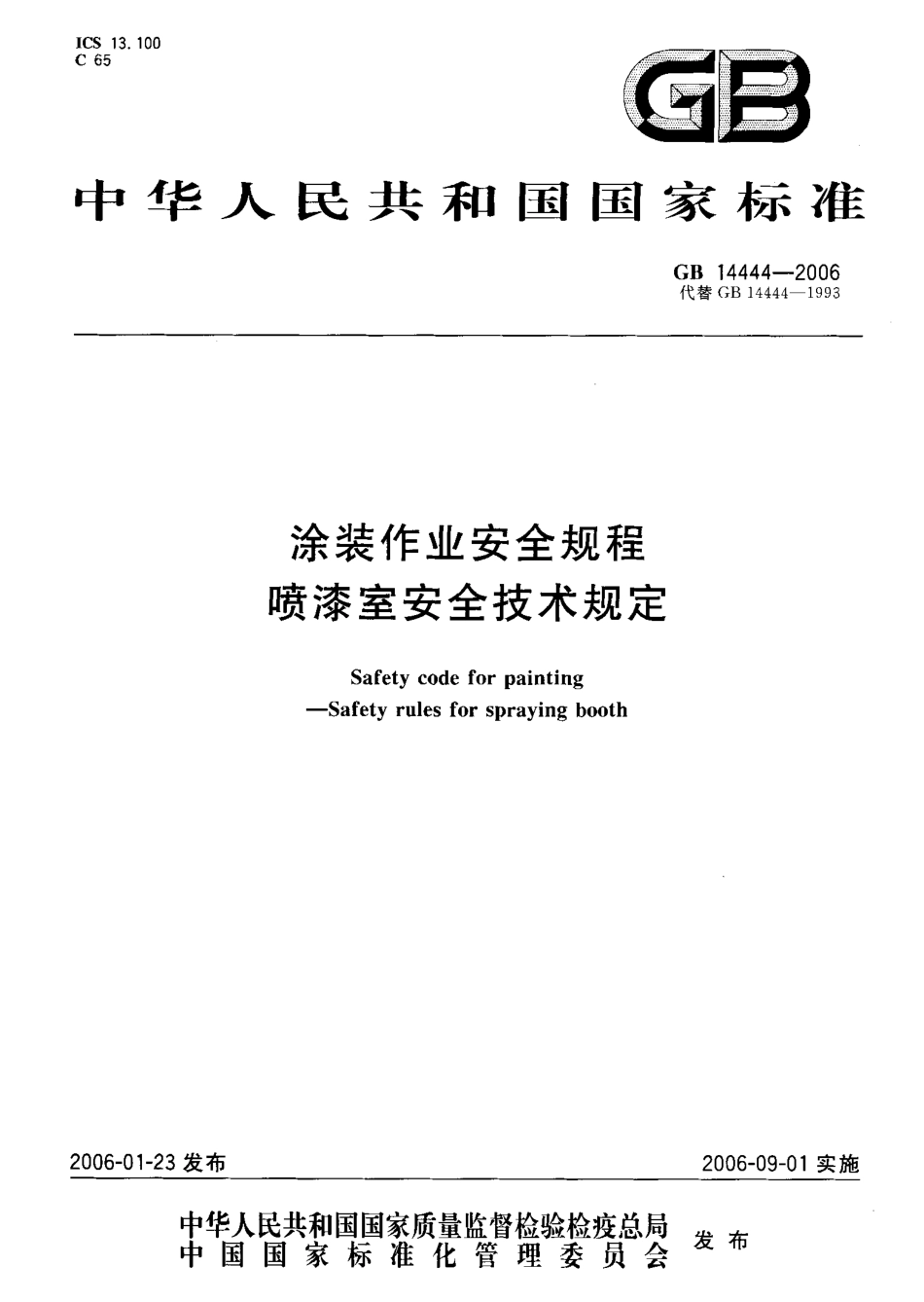

I CS 1 3.1 0 0C 6 5召昌中 华 人 民 共 和 国 国 家 标 准GB 1 4 4 4 4-2 0 0 6代替 GB 1 4 4 4 4-1 9 9 3 涂装作业安全规程喷漆室安全技术规定 S a f e t y c o d e f o r p a i n t i n g-S a f e t y r u l e s f o r s p r a y i n g b o o t h2 0 0 6-0 1-2 3 发布2 0 0 6-0 9-0 1实施中华 人民 共和国国 家 质量 监督 检验 检疫总局中 国 国 家 标 准 化 管 理 委 员 会发布GB 1 4 4 4 4-2 0 0 6月 U吕 本标准的全部内容为强制性 涂装作业安全规程 系列国家标准已制定的共有 1 2 项:-GB 6 5 1 4-1 9 9 5 涂装作业安全规程涂漆工艺安全及其通风净化;-GB 7 6 9 1-2 0 0 3 (涂装作业安全规程安全管理通则;GB 7 6 9 2-1 9 9 9 涂装作业安全规程涂漆前处理工艺安全及其通风净化;-GB 1 2 3 6 7-2 0 0 6 涂装作业安全规程静电喷漆工艺安全;-G B 1 2 9 4 2-2 0 0 6 涂装作业安全规程有限空间作业安全技术要求;-G B/丁1 4 4 4 1-1 9 9 3 (涂 装作业安全规程 术语;-G B 1 4 4 4 3-1 9 9 3 涂装作业安全规程涂层烘干室安全技术规定;G B 1 4 4 4 4-2 0 0 6 涂装作业安全规程喷漆室安全技术规定;-G B 1 4 7 7 3-1 9 9 3 涂装作业安全规程 静电 喷枪及其辅助装置安全 技术条件;-G B 1 5 6 0 7-1 9 9 5 涂装作业安全规程粉末静电喷涂工艺安全;GB 1 7 7 5 0-1 9 9 9 涂装作业安全规程浸涂工艺安全 ;-G B 2 0 1 0 1-2 0 0 6 涂装作业安全规程有机废气净化装置安全技术规定。本标准为 涂装作业安全规程 系列标准之八。本标准本次修订部分采用了美国消防协会标准 N F P A 3 3:2 0 0 0 易燃和可燃材料的喷涂应用标准，与 N F P A 3 3:2 0 0。一致性程度为非等效 本标准代替 G B 1 4 4 4 4-1 9 9 3(涂装作业安全规程喷漆室安全技术规定 与G B 1 4 4 4 4-1 9 9 3 相t 匕，主要变化如下:a)为了更加明确和保持前后一致，增加了新的定义口 b)新增“电气设备和点火源”一章，详细规定了 2 区爆炸危险区域的空间距离。c)新增喷漆室的排风量须同时保证达到所喷溶剂燃烧极限下限值(l o w e r f l a mma b l e l i m i t，即 LF L)2 5%的规定，并列出计算该风量的公式、有关溶剂L F L值表和计算示例。d)新增“喷烘两用喷漆室”和“流平区”的安全技术要求。e)将原标准“喷漆室的地坪应采用不产生火花的材料备制，或辅覆小产生火花的材料”改为“应用 不燃、难燃材料或组件建造”。明确“铝材不能用作喷漆室或喷漆房的结构支撑件、室体、排风 管 道”f)新增 7.2“输送机开口”、7.3“有动力车辆的移动”,7.4“照明玻璃屏”条目。本标准的附录 A是规范性附录，附录 B为资料性附录。本标准由国家安全生产监督管理总局提出。本标准由全国涂装作业安全标准化技术委员会归口 本标准负责起草单位:上海市机电设计研究院。本标准参加起草单位:江苏省劳动保护科学技术研究所、上海爱姆意涂装工程设备有限公司、常州市惠普机械厂。本标准主要起草人:陶伟民、徐忠国、金雪芳。GB 1 4 4 4 4-2 0 0 6 涂装作业安全规程喷漆室安全技术规定范 围 本标准规定了涂漆工艺中各类喷漆室的通用安全技术要求。本标准适用于使用易燃或可燃涂料喷漆室的设计、制造、安装、检验、使用、维修和监督管理。使用水性涂料的喷漆室可参照执行。2 规范性引用文件 下列文件中的条款通过本标准的引用而构成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB 4 3 8 5 防静电鞋、导电鞋技术要求(G B 4 3 8 5-1 9 9 5,n e q I S O 8 7 8 2-1:1 9 8 9)G B 6 5 1 4-1 9 9 5 涂 装作业安全规程 涂漆工艺安全及其通风净化 G B 7 2 3 1 T-业管路的 基本识别色、识别符号和 安全标识(G B 7 2 3 1-1 9 8 7,n e q I S O 5 0 8-1:1 9 6 6)G B 7 6 9 1-2 0 0 3 涂装作业安全规程 安全管理通则 G B 8 9 7 8-1 9 9 6 污水综合排放标准 G B 1 2 3 6 7 涂装作业安全规程静电喷漆工艺安全 G B 1 4 4 4 3 涂装作业安全规程 涂层烘干室安全技术规 定 G B 1 6 2 9 7 大气污染物综合排放标准 G B 1 7 8 8 8.1 机械安全进人机器和工业设备的固定设施第 1 部分:进人两级平面之间的固定设施的选择(G B 1 7 8 8 8.1-1 9 9 9,e g v I S O/D I S 1 4 1 2 2-1:1 9 9 6)G B 1 7 8 8 8.2 机械安全进人机器和工业设 备的固定设施第 2部分:工作平台和通道(GB 1 7 8 8 8.2-1 9 9 9,e g v I S O/DI S 1 4 1 2 2-2;1 9 9 6)G B 1 7 8 8 8.3 机械安全进人机器和工业设备的固定设施第 3部分:楼梯、阶梯和护栏(GB 1 7 8 8 8.3-1 9 9 9,e g v I S O/D I S 1 4 1 2 2-3:1 9 9 6)G B 1 7 8 8 8.4 机械安全进人机器和工业设备的固定设施第 4 部分:固定式直梯(G B 1 7 8 8 8.4-1 9 9 9,e g v I S O/DI S 1 4 1 2 2-4:1 9 9 6)G B 5 0 0 5 8 爆炸和火灾危险环 境电力装置设计规范 G B J 8 7 工业企业噪声控制设计规范 G B J 1 4。建筑灭火器配置设计规范3 术语和定义 按G B/T 1 4 4 4 1-1 9 9 3 中 规定的术 语以及下列术语和定义适用于本标准。3.1 喷漆室s p r a y b o o t h 一个完全封闭或半封闭的、具有良好机械通风和照明设备的、专门用于喷涂涂料的房间或围护结构体。室内气流组织能防止漆雾、溶剂蒸气向外逸散，并使其集中安全引人排风系统。GB 1 4 4 4 4-2 0 0 63.2喷漆房 s p r a y r o o m专用于进行喷漆作业的带强制通风的全封闭建筑物。整个喷漆房是喷漆区的一部分。喷漆房不同于喷漆室喷漆区 p a i n t i n g a r e a由于喷漆作业而存在危险量的易燃和可燃性蒸气、漆雾、粉尘或积聚可燃性残存物的区域。流平区f l a s h-o f f a r e a喷漆作业后的一个开放或封闭区域，在该区域内使漆膜均匀并释放出溶剂蒸气3435控制风速c o n t r o l s p e e d o f f l o w在操作人员呼吸带高度上 与主气流垂直的断面平均风速。3.6干扰气流 i r r e g u l a r f l o w影响控制风速的一切气流。过喷o v e r s p r a y喷涂过程中漆雾未喷涂在工 件上的现象。T式喷漆室 s p r a y b o o t h,d r y t y p e应 用碰撞、纤 维过滤或静电作用等机理，除去排风气流 中过喷物 的喷漆室。3.9湿式喷漆室 s p r a y b o o t h,w e t t y p e应用水或其他液体介质洗涤作用，除去排风气流中过喷物的喷漆室4喷漆 区范 围4.1 喷漆区应包括以下范围:a)喷漆室或喷漆房内部及与其相连接的排风系统内部;b)喷漆流水线上封闭的内部空间;c)涂料直接喷到的其他地方。4.2 除 4.1 外，喷漆作业尚存在有危险量的易燃、可燃性蒸气、漆雾等的区域，如与喷漆室相连的流平室及地 沟、地坑等低 洼区，应划人 喷漆 区范围。5基本要求5.15.25.35.4规定5.55.65.7喷漆作业应限于在本标准定义的喷漆室、喷漆房或喷漆区内进行喷漆室的设置应符合 GB 6 5 1 4-1 9 9 5中对喷漆作业场所要求的规定。喷漆室应设置安全通 风装置和去除漆雾装置喷漆作业人员工作时，工作场所空气中有毒物质容许浓度应符合 GB 6 5 1 4-1 9 9 5中 5.2.1的喷漆室排人大气中的有机溶剂蒸气，应达到 G B 1 6 2 9 7的有关规定大型喷漆室除应配置排风系统外，还应配置送风系统，冬季送风温度不应低于 1 2 0C e静电喷漆室的安全应符合GB 6 5 1 4-1 9 9 5和GB 1 2 3 6 7中对静电喷漆室的要求GB 1 4 4 4 4-2 0 0 65.8 喷漆室所在建筑物应按 G B J 1 4 0的规定配置灭火器材。5.9 在连续喷漆作业中的大型喷漆室、流平室、供调漆室应设自动灭火系统5.1 0 大型喷漆室宜设置多点可燃气体检测报警仪，其报警浓度下限值应调整在所监测的可燃气体浓度(体积)爆炸极限下限的 2 5%6电气设备和点火源6.1 概述6.1.1 喷漆区为 1 区爆炸危险区域(见GB 5 0 0 5 8),6.1.2 喷漆区内不应设置电气设备，如工艺有特殊要求时，应符合 G B 5 0 0 5 8和本章的规定。6.1.3 静电喷漆器具应符合 G B 1 2 3 6 7 的有关要求6.1.4 喷烘两用喷漆室应符合第 9 章的要求。6.1.5 喷漆区和爆炸危险区域 2区(见GB 5 0 0 5 8)内不应设置有引起明火、火花的设备和外表超过喷涂涂料自燃点温度的设备。6.1.6 产生火花或炙热金属颗粒的设备，设置在 2区内时，应是全封闭型或防爆型的。6.2 喷漆区的电气设施 喷漆区的电气接线和设备应符合爆炸危险场所 1 区的规定。6.3 喷漆区附近的电气设施 喷漆区附近的电气接线和设备应按照 6.3.1 至 6.3.4的规定分类。6.3.1 喷漆作业在顶部封闭、但侧面或前部开口的喷漆室或喷漆房进行，任何位于喷漆室或喷漆房外但位于附录A图A.1和图A.2规定区域的电气接线和设备应符合 2区爆炸危险区域的规定。附录A图A.1 和图A.2表示的2区爆炸危险区域应从喷漆室或喷漆房的开 口侧面或前部边缘以如下规定延伸:1)如排风系统与喷漆设备连锁，则 2区爆炸危险区域应在喷漆室或喷漆房的开口侧面或前部水 平延伸 1.5 m，垂直延伸 1 m，见附录 A图 A.1,2)如排风系统不与喷漆设备连锁，则 2区爆炸危险区域应在喷漆室或喷漆房的开口侧面或前部 水平延伸 3 m，垂直延伸 1 m，见附录 A图 A.2,此处，连锁是指只有排风系统运行且能达到设计要求的功能，喷漆设备才能运行，如排风系统停止运行则喷漆作业自动停止6.3.2 如喷漆作业在顶部开放式喷漆室内进行，则位于喷漆室顶部上方 1 m空间范围内的任何电气接线和设备应符合 2 区爆炸危险要求。此外，位于该喷漆室任何方向上的开口处 1 m范围内的任何电气接线和设备应符合2区爆炸危险要求。6.3.3 如喷漆作业限制在封闭的喷漆室或喷漆房内进行，则位于任何开口处 1 m 内的任何电气接线和设备应符合 2区爆炸危险要求，见附录A图A.3.6.3.4 如果喷漆设备、喷枪清洁器、涂料容器置于有通风的区域且使可燎溶剂蒸气低于燃烧极限下限值(L F L)的2 5%时，任何开口容器和设备的 1 m范围内均为 1 区爆炸危险区。1 区以外 0.6 m的范围内为2区。此外，开口容器和设备的地坪周边水平方
