GB 15630-1995 消防安全标志设置要求.pdf

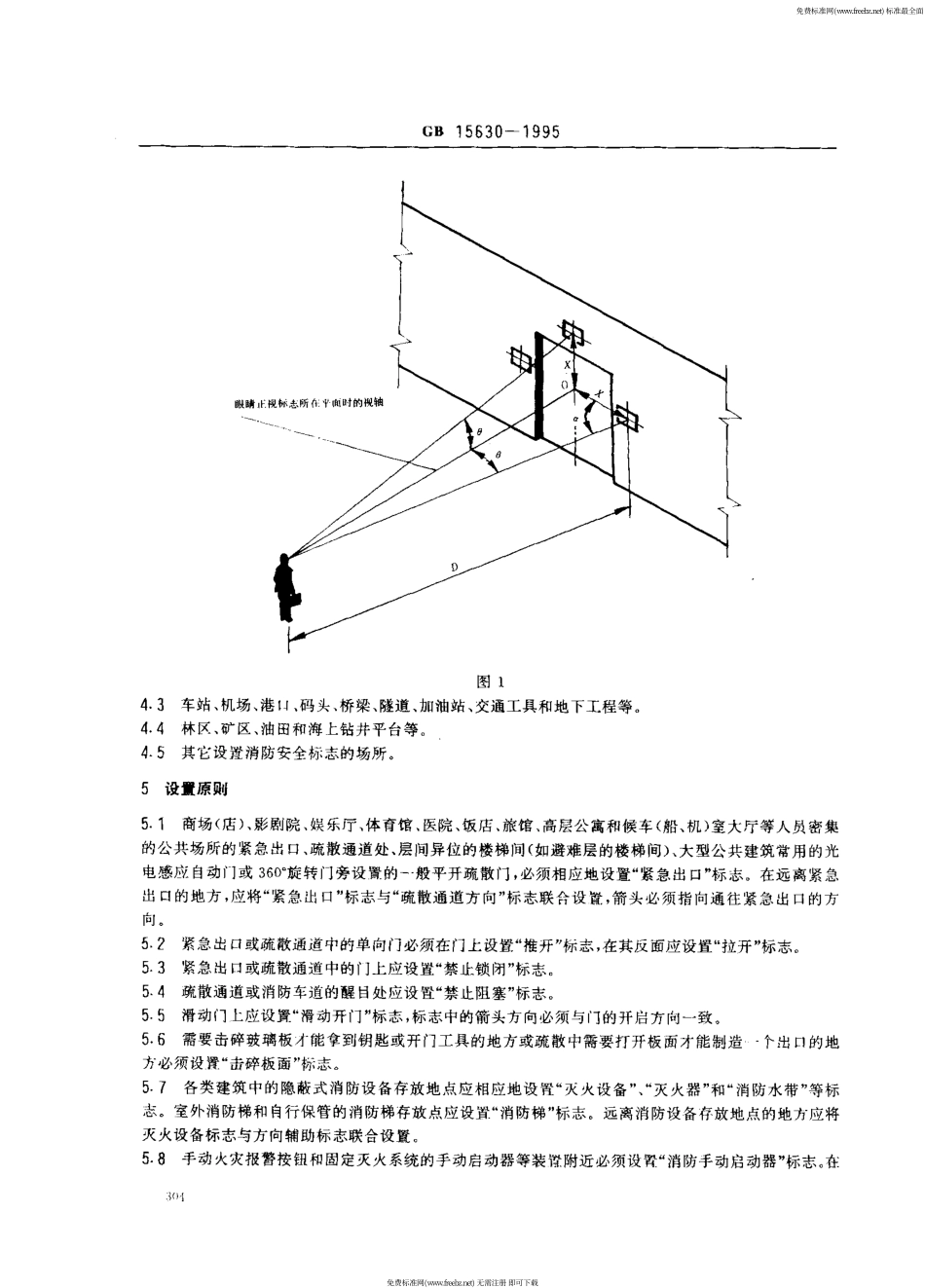

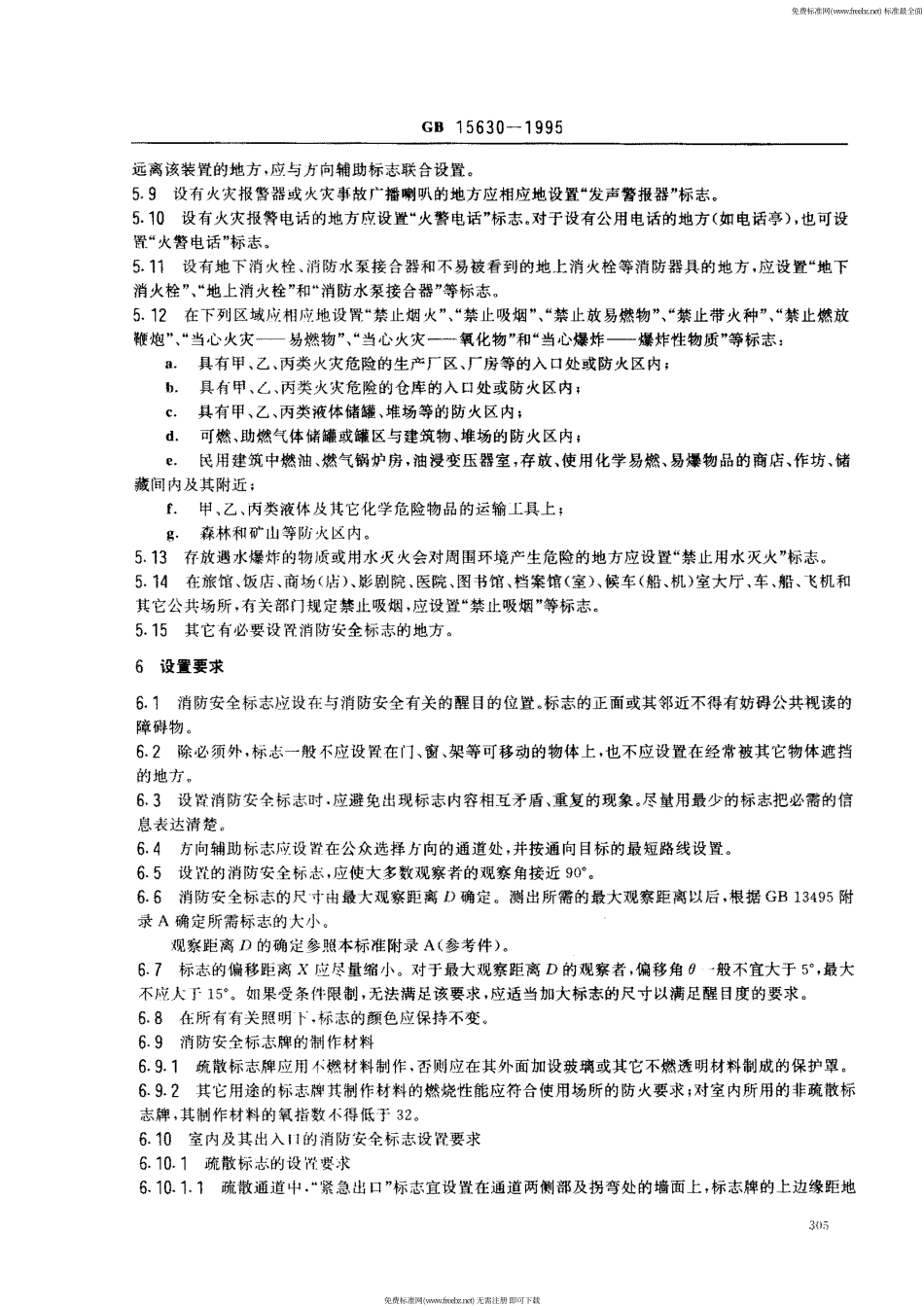

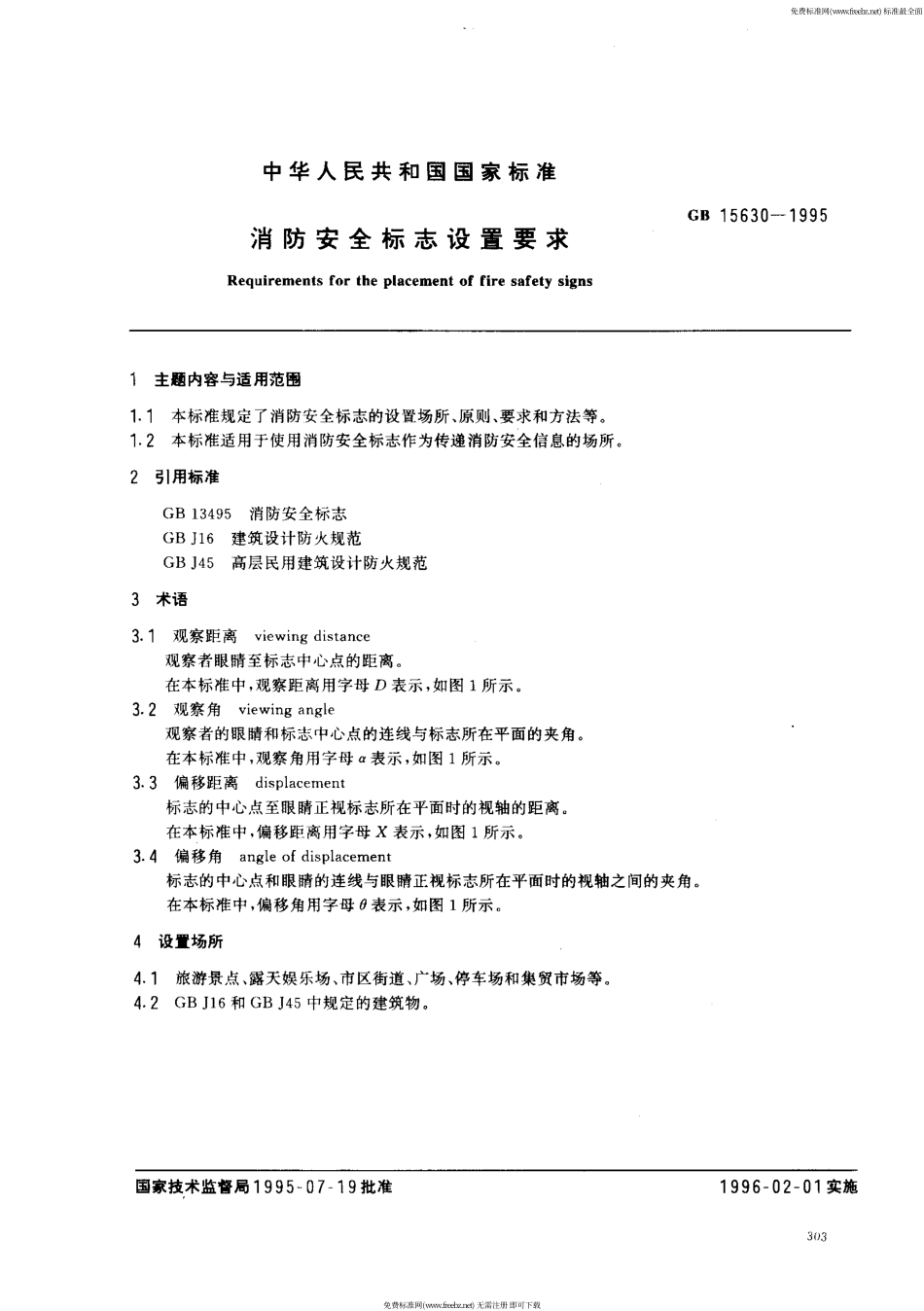

中华 人 民 共 和 国 国 家 标 准G B 1 5 6 3 0 一 1 9 9 5消 防 安 全 标 志 设 置 要 求R e q u i r e m e n t s f o r t h e p l a c e m e n t o f f i r e s a f e t y s i g n s飞 主肠内容与适用范围1 门本标准规定了消防安全标志的设置场所、原则、要求和方法等。1.2 本标准适用于使用消防安全标志作为传递消防安全信息的场所。2 引用标准 G B 1 3 4 9 5 消防安全标志 G B J 1 6 建筑设计防火规范 G B J 4 5 高层民用建筑设计防火规范3 术语3.1 观察距离 v ie w i n g d is t a n c e 观察者眼睛至标志中心点的距离。在本标准中，观察距离用字母D表示，如图1 所示。3.2观 察 角 v ie w i n g a n g l e 观察者的眼睛和标志巾心点的连线与标志所在平面的夹角。在本标准中，观察角用字母a 表示，如图1 所示。3.3偏移 距离 d is p l a c e m e n t 标志的中心点至眼睛正视标志所在平面时的视轴的距离。在本标准中，偏移距离用字母X表示，如图1 所示。3.4 偏移角 a n g l e o f d is p l a c e m e n t 标志的中心点和眼睛的连线与眼睛正视标志所在平面时的视轴之间的夹角。在本标准中，偏移角用字母0 表示，如图1 所示。4 设It场所4.1 旅游景点、露天娱乐场、市区街道、广场、停车场和集贸市场等。4.2 G B J 1 6 和G B J 4 5 中规定的建筑物。国家技术监督局 1 9 9 5 一 0 7 一 1 9 批准1 9 9 6 一 0 2 一 0 1 实施免费标准网(w w w.f r e e b z.n e t)标准最全面免费标准网(w w w.f r e e b z.n e t)无需注册 即可下载G B 1 5 6 3 0 一 1 9 9 5车站林 区机场、港u、码头、桥梁、隧道、矿区、油田和海上钻井平台等 图 1加油站、交通工具和地下工程等。其它设置消防安全标志的场所。4344们5 设里原则5.1 商场(店)、影剧院、娱乐厅、体育馆、医院、饭店、旅馆、高层公寓和候车(船、机)室大厅等人员密集的公共场所的紧急出口、疏散通道处、层间异位的楼梯间(如避难层的楼梯间)、大型公共建筑常用的光电感应自动门或 3 6 0 0 旋转门旁设置的一般平开疏散门，必须相应地设置“紧急出口”标志在远离紧急出口的地方，应将“紧急出口”标志与“疏散通道方向”标志联合设置，箭头必须指向通往紧急出口的方向。52 紧急出口或疏散通道中的单向门必须在门上设置“推开”标志，在其反面应设置“拉开”标志53 紧急出口或疏散通道中的门上应设置“禁止锁闭”标志。5.4 疏散通道或消防车道的醒目处应设置“禁止阻塞”标志。55 滑动门上应设置“滑动开门”标志，标志中的箭头方向必须与门的开启方向一致。5.6 需要击碎玻璃板才能拿到钥匙或开门工具的地方或疏散中需要打开板面才能制造 一 个 出口的地方必须设置“击碎板面”标志5.了 各类建筑中的隐蔽式消防设备存放地点应相应地设置“灭火设备”、“灭火器”和“消防水带”等标志。室外消防梯和自 行保管的消防梯存放点应设置“消防梯”标志。远离消防设备存放地点的地方应将灭火设备标志与方向辅助标志联合设置58 手动火灾报警按钮和固定灭火系统的手动启动器等装7i附近必须设置“消防手动启动器”标志 在免费标准网(w w w.f r e e b z.n e t)标准最全面免费标准网(w w w.f r e e b z.n e t)无需注册 即可下载G B 1 5 6 3 0 一 1 9 9 5远离该装置的地方.应与方 一 向辅助标志联合设置。59 设有火灾报警器或火 灾事故广播喇叭的地方应相应地设置“发声警报器”标志。5.1 0 设有火灾报警电话的地方应设置“火警电话”标志。对于设有公用电话的地方(如电话亭)，也可设置“火警电话”标志。51 飞 设有地下消火栓、消防水泵接合器和不易被看到的地上消火栓等消防器具的地方，应设置“地下消火栓”、地上消火栓”和“消防水泵接合器”等标志。5 门2 在下列区域应相应地设置“禁止烟火”、“禁止吸烟”、“禁止放易 燃物”、“禁止带火种”、“禁止燃放鞭炮”、“当心火灾易燃物”、“当心火灾一一氧化物”和“当心爆炸爆炸性物质”等标志:a具有甲、乙、丙类火灾危险的生产厂区、厂房等的入口 处或防火区内;b，具有甲、乙、丙类火灾危险的仓库的入口处或防火区内;e具有甲、乙、丙类液体储罐、堆场等的防火区内;a.可燃、助燃气体储罐或罐区与建筑物、堆场的防火区内;e.民用建筑中 A油、燃气锅炉房，油浸变压器室，存放、使用化学易然、易爆物品的商店、作坊、储藏间内及其附近;f.甲、乙、丙类液体及其它化学危险物品的运输工具上;9.森林和矿山等防火LX.内。5.1 3 存放遇水爆炸的物质或用水灭火会对周围环境产生危险的地方应设置“禁止用水灭火”标志5.1 4 在旅馆、饭店、商场(店)、影剧院 医院、图书馆、档案馆(室)、候车(船、机)室大厅、车、船.A机和其它公共场所，有关部门规定禁止吸烟，应设置“禁止吸烟”等标志。5.1 5 其它有必要设H消防安全标志的地方。6 设置要求6 门消防安全标志应设在与 消防安全有关的醒目 的位置 标志的正面或其邻近不得有妨碍公共视读的障碍物6.2 除必须外，标志一般不应设置在门、窗、架等可移动的物体上，也不应设置在经常被其它物体遮挡的地方63 设置消防安全标志时 应避免出现标志内容相互矛盾、重复的现象。尽量用最少的标志把必需的信息表达清楚6.4 方向辅助标志应设置在公众选择方向的通道处，并按通向目 标的最短路线设置。6.5 设股的消防安全标志，应使大多数观察者的观察角接近 9。6.6 消防安全标志的尺寸由最大观察距离D确定。测出所需的最大观察距离以后，根据G B 1 3 4 9 5 附录A确定所需标志的大小 观察距离D的确定参照本标准附录A(参考件)。6.了 标志的偏移距离X应尽量缩小。对于最大观察距离D的观察者，偏移角e 般不宜大于5 0,最大不应人于1 5 0。如果受条件限制，无 法满足该要求，应适当加大标志的尺寸以满足醒目 度的要求。68 在所有有关照明卜标志的颜色应保持不变6.9 消防安全标志牌的制作材料6.9.1 疏散标志牌应用不燃材料制作，否则应在其外面加设玻璃或其它不燃透明材料制成的保护覃。6.9.2 其它用途的标志牌其制作材料的 燃烧性能应符合使用场所的防火要求;对室内所用的非疏散标志牌，其制作材料的氧指数不得低于3 26.j 0 室内及其出入日的消防安全标志设仪要求6.1 0.1 疏散标志的设IY 1.要求6.1 0-1.1 疏散通道中.“紧急出口”标志宜设置在通道两侧部及拐弯处的墙面上，标志牌的上边缘距地免费标准网(w w w.f r e e b z.n e t)标准最全面免费标准网(w w w.f r e e b z.n e t)无需注册 即可下载G B 1 5 6 3 0 一1 9 9 5面不应大干I m，如图2 所示。也可以把标志直接设置在地面上，上面加盖不燃透明牢固的保护板，如图3 所示。标志的间跄不应大于2。二，袋形走道的尽头离标志的距离不应大于1 0 m,6.1 0.1.2 疏散通道出口处，“紧急出口”标志应设置在门框边缘或门的上部，如图4 所示A或1 3 的位置。标志牌的上边缘距天花板高h，不应小于。.5 m。位置A处的标志牌下边缘距地面的高度h:不应小于 ZOm。6.M 1,3 如果天花板的高度较小，也可以在图4 中C,D的位邃设置标志，标志的中心点距地面高度h,应在1.3 m-1.5 m之间6.1 0.1.4 悬挂在室内大厅处的疏散标志牌的下边缘距地面的高度不应小于2.0 m，如图5 所示。6.1 0.2 附着在室内 墙面等地方的其它标志牌，其中心点距地面高度应在1.3 m -1.5 m之间6.1 0.3 悬挂在室内大厅处的其它标志牌下边缘距地面高度不应小于2.0 m,6.1 0.4 在室内及其出入 I 处，消防安全标志应设置在明亮的地方。消防安全标志中的禁止标志(圆环加斜线)和警告标志(三角形)在日 常情况下其表面的最低平均照度不应小于5 l x,最低照度和平均照度之比(照度均匀度)不应小于0.7 0提示标志(正方形)及其辅助标志应满足以下要求:，面A,B,C F D 铃为标志牌吕ON丫 破散遭遭.叫.钾 一-.，-.一.-，一从 W m益 2 气 n图 2免费标准网(w w w.f r e e b z.n e t)标准最全面免费标准网(w w w.f r e e b z.n e t)无需注册 即可下载G B 1 5 6 3 0-1 9 9 5照明灯图 33 07免费标准网(w w w.f r e e b z.n e t)标准最全面免费标准网(w w w.f r e e b z.n e t)无需注册 即可下载GB 1 5 6 3 0 一1 9 9 5图 生图 5;G 唱免费标准网(w w w.f r e e b z.n e t)标准最全面免费标准网(w w w.f r e e b z.n e t)无需注册 即可下载G B 1 5 6 3 0 一 1 9 9 56.1 0.4.1 需要外部照明的提示标志及其辅助标志，日 常情况下其表面的最低平均照度和照度均匀度也应满足上述要求。当发生火灾，正常照明电源中断的情况下，应在5 5内自动切换成应急照明电源，由应急照明灯具照明，标志表面的最低平均照度和照度均匀度仍应满足上述要求。6.1 0.4.2 具有内部照明的提示标志及其辅助标志，当标志表面外部照明的照度小于 5 l x时，应能在5;内自动启动内部照明灯具进行照明。当发生火灾，内部照明灯具的正常照明电源中断的情况下，应在5 5 内自动切换成应急照明电源。无论在哪种电源供电进行内部照明的情况下，标志表面的平均亮度宜为 1 7-3 4 c d/m ，但任何小区域内的最大亮度不应大于8 0 c d/m ，最小亮度不应小于1 5 c d/m ，最大亮度和最小亮度之比不应大1 5:16.1 04.3 用自发光材料制成的提示标志牌及其辅助标志牌，其表面任一发光面积的亮度不应小于0.5 1 c d/n i 。文字辅助标志牌表面的最大亮度和最小亮度之比不应超过3:2,图形标志的最大亮度和最小亮度之比 不应超过5，2 06.1 1 室外设置的消防安全标志应满足以下要求:6.1 1.1 室外附着在建筑物 r 的标志牌，其中心点距地面的高度不应小于 1.3 m,6.1 12 室外用标志杆固定的标志牌的下边缘距地面高度应大于 1.2 m.6.1 1.2.1 设置在道路边缘的标志牌，其内边缘距路面(或路肩)边缘不应小于0.2 5 m，标志牌下边缘距路面的高度应在 1.8 2.5 m之间如图6 所示6.1 1.2.2 设置在道路边缘的标志牌，在装设时，标志牌所在平面应与行驶方向垂直或成8 0 0 -9 0 0 角，如图7 所示。图 6免费标准网(w w w.f r e e b z.n e t)标准最全面免费标准网(w w w.f r e e b z.n e t)无需注册 即可下载G B 1 5 6 3 0 一 1 9 9 5卜布 f 驶方向月 0-朋 图 76.1 1.2.3 设置在道路边缘的警告标志到危险地点的距离，根据道路的计算行车速度，按表1 选取。表 1 警告标志到危险地点的距离计算行车速度，k m/h 6 0(6 0标志到危险地点距离，m1 0 0-2 5 02 0-1 0 06.1 1.3 消防安全标志牌应设置在室外明亮的环境中。日 常情况下使用的各种标志牌的表面最低平均照度不应小于 5 l x，照度均匀度不应小于。.7。夜间或较暗环境下使用的消防安全标志牌应采用灯光照明以满足其最低平均照度要求，也可采取自发光材料制作。设置在道路
