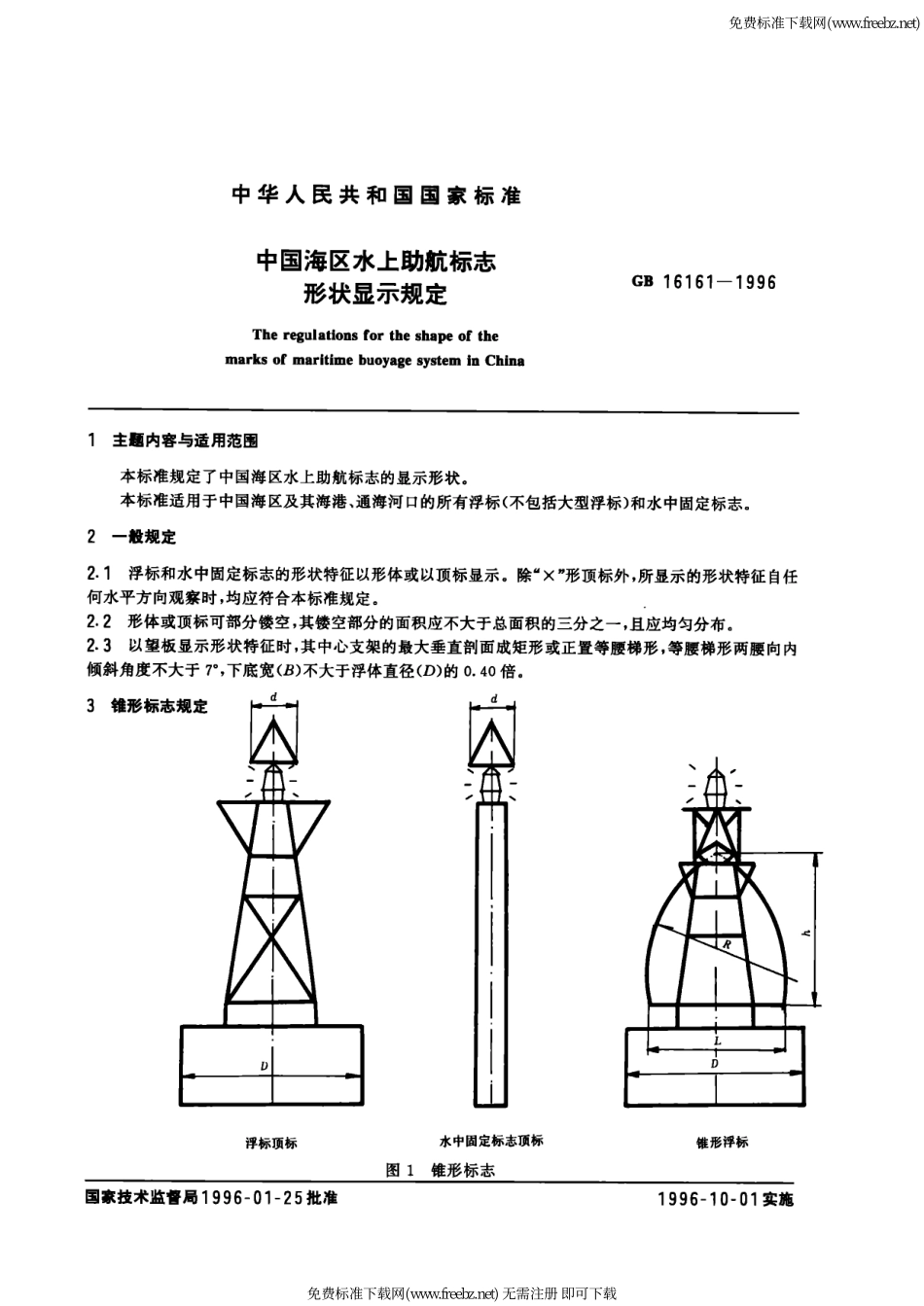

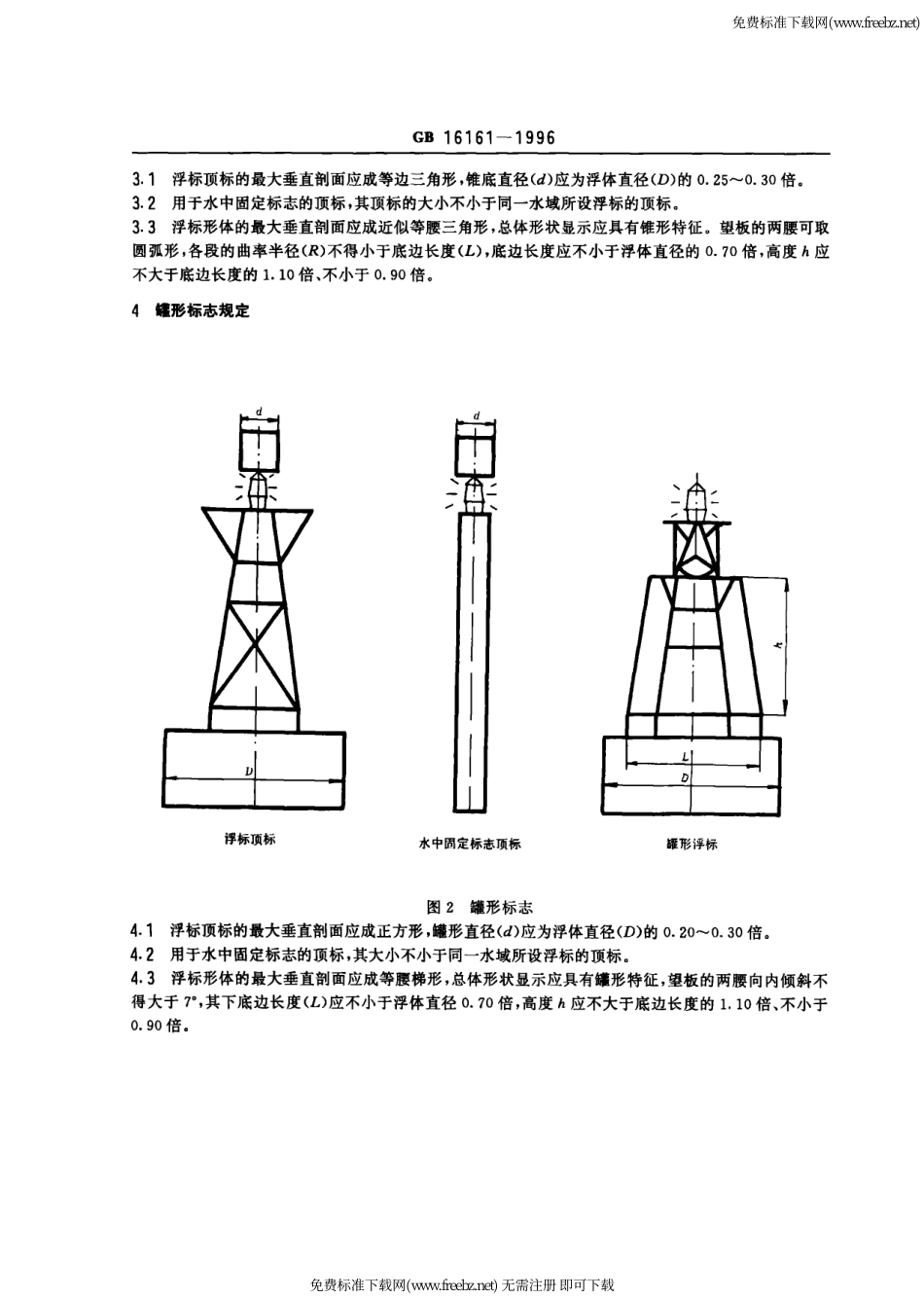

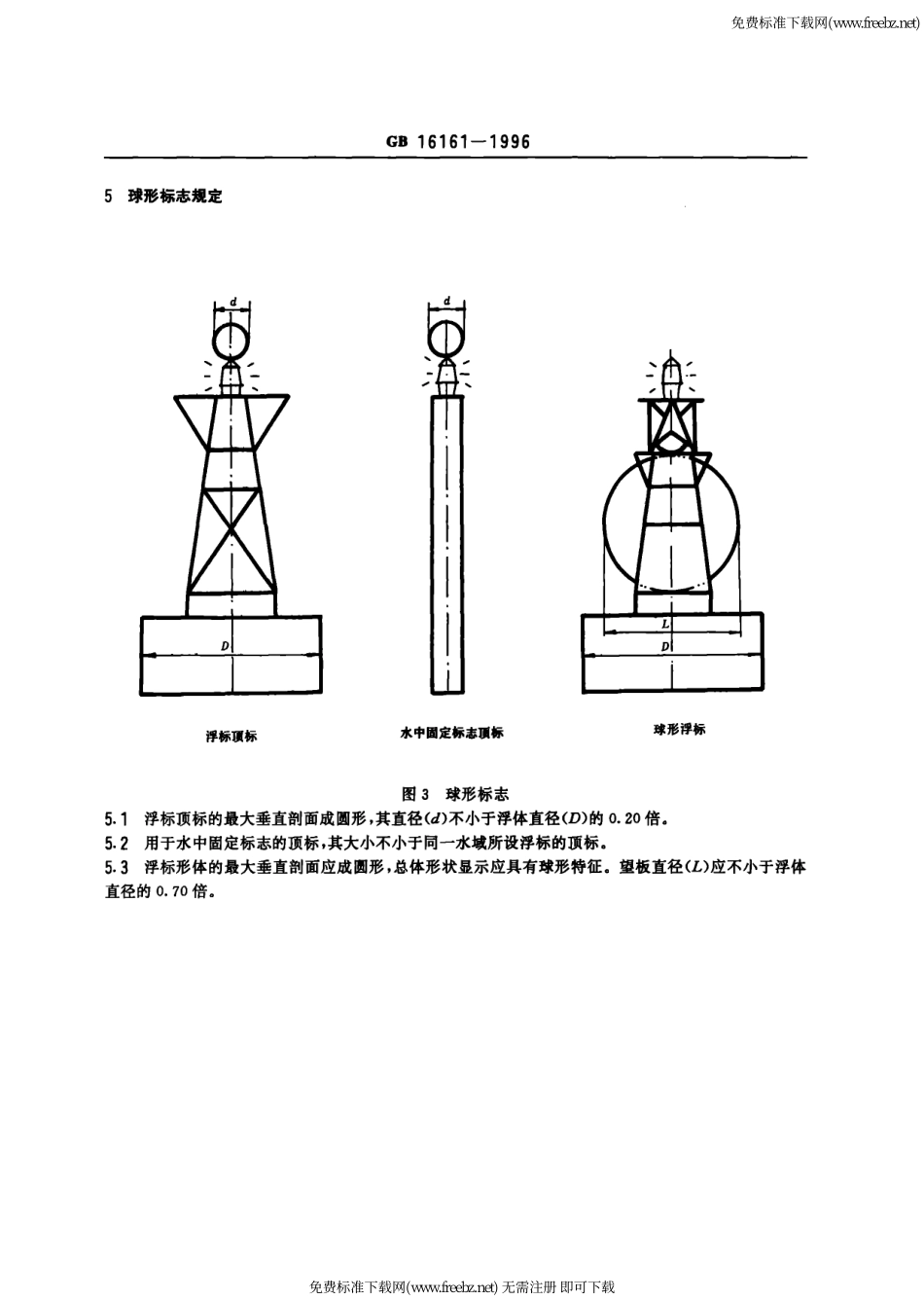

中 华 人 民 共 和 国 国 家 标 准中国海区水上助航标志 形状显示规定G B 1 6 1 6 1 一 1 9 9 6 T h e r e g u l a t i o n s f o r t h e s h a p e o f t h ema r k s o f m a r it im e b u o y a g e s y s t e m i n C h i n a1 主肠内容与适用范围 本标准规定了中国海区水上助航标志的显示形状。本标准适用于中国海区及其海港、通海河口的所有浮标（不包括大型浮标）和水中固定标志。2 一般规定2.1 浮标和水中固定标志的形状特征以形体或以顶标显示。除“x”形顶标外，所显示的形状特征自任何水平方向观察时，均应符合本标准规定。2.2 形体或顶标可部分镂空，其镂空部分的面积应不大于总面积的三分之一，且应均匀分布。2.3 以望板显示形状特征时，其中心支架的最大垂直剖面成矩形或正置等腰梯形，等腰梯形两腰向内倾斜角度不大于7 0，下底宽（B）不大于浮体直径（D）的0.4 0 倍锥形标志规定 八 U 浮标顶标 水中固定标志顶标图 1 锥形标志锥形浮标国家技术监督局1 9 9 6 一 0 1 一 2 5 批准1 9 9 6 一 1 0 一 0 1 实施免费标准下载网(w w w.f r e e b z.n e t)免费标准下载网(w w w.f r e e b z.n e t)无需注册 即可下载G s 1 6 1 6 1 一 1 9 9 63.1 浮标顶标的最大垂直剖面应成等边三角形，锥底直径（d)应为浮体直径（D）的0.2 5 -0.3 0 倍3.2 用于水中固定标志的顶标，其顶标的大小不小于同一水域所设浮标的顶标。3.3 浮标形体的最大垂直剖面应成近似等腰三角形，总体形状显示应具有锥形特征。望板的两腰可取圆弧形，各段的曲率半径(R）不得小于底边长度（L)，底边长度应不小于浮体直径的0.7 0 倍，高度h应不大于底边长度的1.1 0 倍、不小于0.9 0 倍。4 暇形标志规定浮标顶标水中固定标志顶标罐形浮标 图 2 罐形标志4.1 浮标顶标的最大垂直剖面应成正方形，罐形直径（d）应为浮体直径（D）的0.2 0 -0.3 0 倍。4.2 用于水中固定标志的顶标，其大小不小于同一水域所设浮标的顶标。4.3 浮标形体的最大垂直剖面应成等腰梯形，总体形状显示应具有罐形特征，望板的两腰向内倾斜不得大于7-，其下底边长度（L）应不小于浮体直径 0.7 0 倍，高度h 应不大于底边长度的1.1 0 倍、不小于0.9 0 倍。免费标准下载网(w w w.f r e e b z.n e t)免费标准下载网(w w w.f r e e b z.n e t)无需注册 即可下载G B 1 6 1 6 1 一 1 9 9 65 球形标志规定D 浮标顶标水中固定标志顶标球形浮标 图3 球形标志5.1 浮标顶标的 最大垂直剖面成圆 形，其直径（(d）不小于浮 体直径（D）的0.2 0 倍。5.2 用于水中固定标志的顶标，其大小不小于同一水域所设浮标的顶标。5.3 浮标形体的最大垂直剖面应成回形，总体形状显示应具有球形特征。望板直径（L）应不小于浮体直径的。7 0 倍。免费标准下载网(w w w.f r e e b z.n e t)免费标准下载网(w w w.f r e e b z.n e t)无需注册 即可下载G B 1 6 1 6 1 一 1 9 9 66 0 X 形顶标规定D 浮标顶标水中固定标志顶标 图4 X”形标志6.1 X”形顶标，由两个长方体组成正方形的对角线，其长度（B）不小于浮体直径（D）的0.3 5 -0.4 5倍宽度（b)不小于长度的0.1 0 倍。6.2 用于水中固定标志的顶标，其大小不小于同一水域所设浮标的顶标。7 杆形浮标规定 标体露出水面部分的最大垂直剖面成矩形，其长度应不小于宽度的5 倍。安装顶标时，形状与同一水域所设相同8 柱形浮标规定 柱形浮标的形状显示，不得与锥形、罐形浮标的形状相混淆。9 活节式灯桩规定 活节式灯桩安装顶标时，形状与同一水域所设浮标的顶标相同。注：在冰区冰冻期的水上助航标志的形状显示可不受本标准约束 附加说明：本标准由中华人民共和国交通部提出 本标准由交通部安全监督局归口 本标准由交通部广州海上安全监督局，交通部安全监督局，交通部标准计量研究所负责起草 本标准主要起草人徐孝忠、顾孝谦、茅庆潭、闰必钦。免费标准下载网(w w w.f r e e b z.n e t)免费标准下载网(w w w.f r e e b z.n e t)无需注册 即可下载
