GB 14196.2-2008 白炽灯安全要求 第2部分：家庭和类似场合普通照明用卤钨灯.pdf

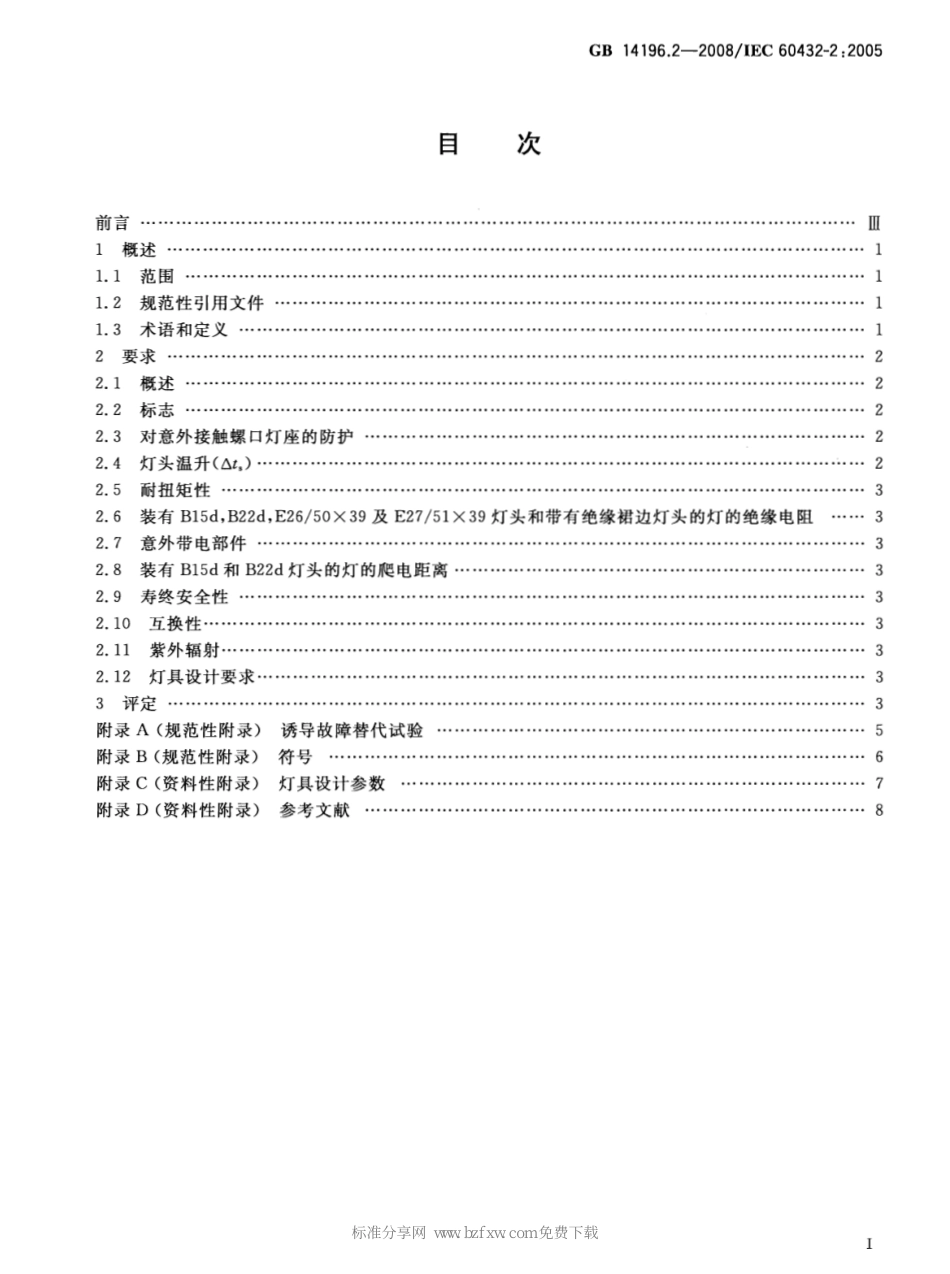

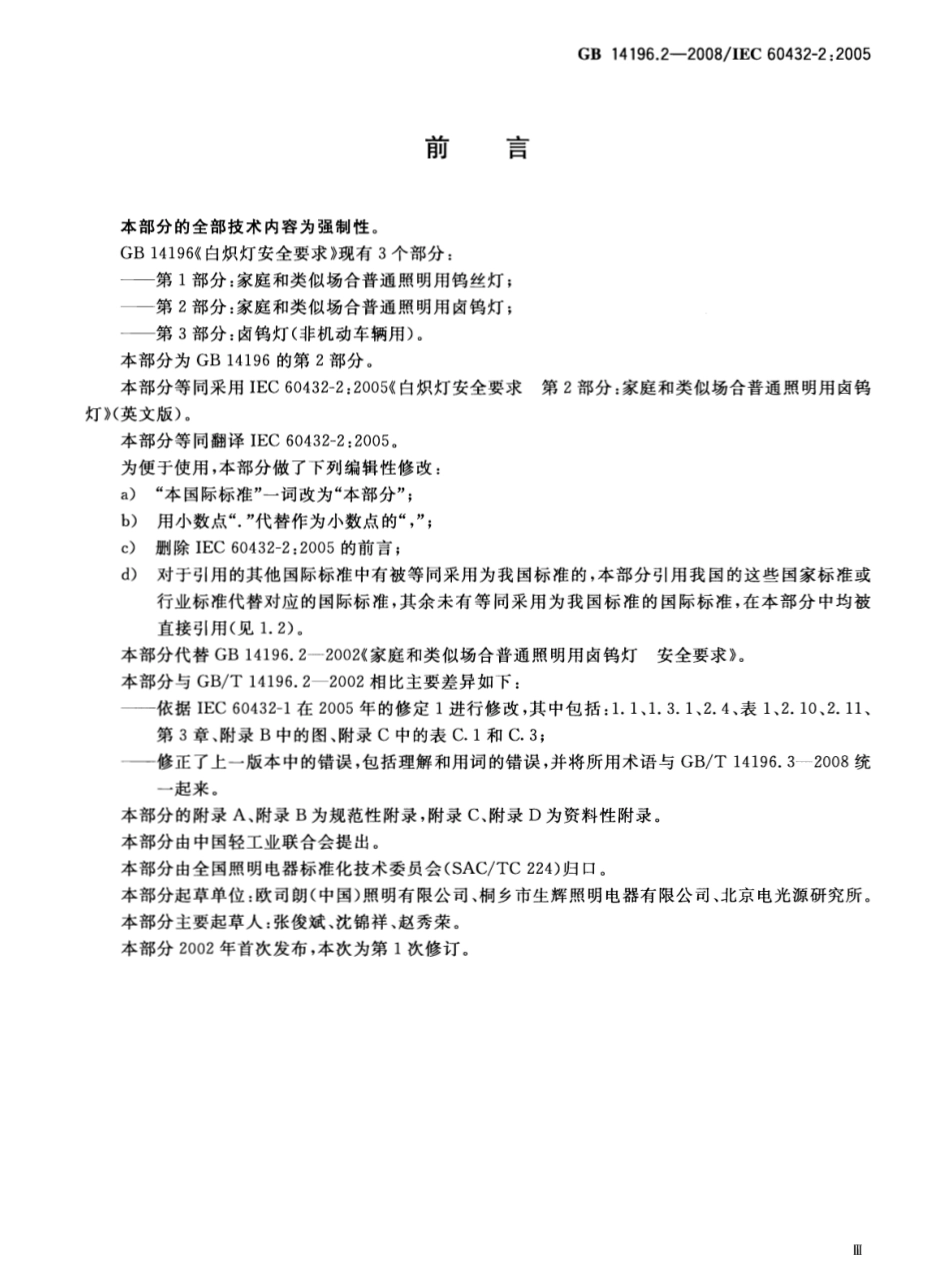

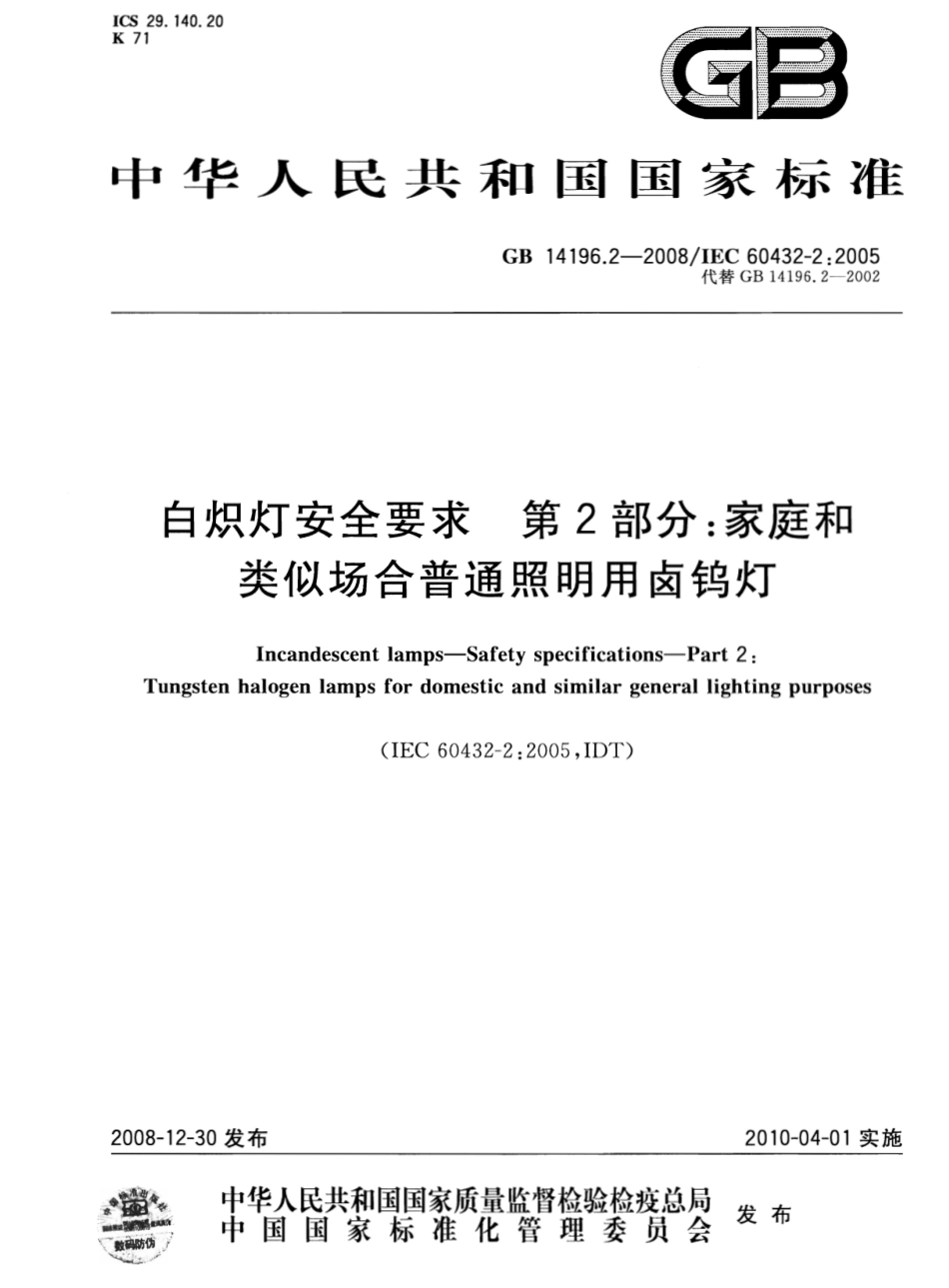

ICS 29.140.20 K71 中华人民=H工./、道自和国国家标准GB 14196.2-2008jIEC 60432-2:2005 代替GB14196.2-2002 自炽灯安全要求第2部分:家庭和类似场合普通照明用卤鸽灯Incandescent lamps-Safety specifications-Part 2:Tungsten halogen lamps for domestic and similar general lighting purposes CIEC 60432-2:2005,IDT)2008-12-30发布中华人民共和国国家质量监督检验检去总局中国国家标准化管理委员会2010-04-01实施发布GB 14196.2-2008jIEC 60432-2:2005 目次前言.m l 概述.1.1 范围1.2 规范性引用文件-1.3 术语和定义2 要求.2 2.1 概述.2 2.2 标志.2 2.3 对意外接触螺口灯座的防护.2 2.4 灯头温升(t.)22.5 耐扭矩性.3 2.6 装有B15d，由划，E26/50X39及E27/51X39灯头和带有绝缘裙边灯头的灯的绝缘电阻3 2.7 意外带电部件.3 2.8 装有B15d和B22d灯头的灯的爬电距离32.9 寿终安全性.32.10 互换性32.11 紫外辐射.2.12 灯具设计要求3 评定.3 附录A(规范性附录诱导故障替代试验附录B(规范性附录符号附录c(资料性附录)灯具设计参数.7 附录D(资料性附录参考文献.8 I 标准分享网 w w w.b z f x w.c o m 免费下载GB 14196.2-2008jIEC 60432-2:2005 前言本部分的全部技术内容为强制性。GB 14196(白炽灯安全要求现有3个部分=一一第1部分z家庭和类似场合普通照明用鸽丝灯z一一第2部分:家庭和类似场合普通照明用卤鸽灯E一第3部分z卤鸽灯非机动车辆用)。本部分为GB14196的第2部分。本部分等同采用IEC60432-2:2005(白炽灯安全要求第2部分:家庭和类似场合普通照明用卤鸽灯(英文版。本部分等同翻译IEC60432-2:2005。为便于使用，本部分做了下列编辑性修改za)本国际标准一词改为本部分b)用小数点代替作为小数点的 c)删除IEC60432-2:2005的前言;d)对于引用的其他国际标准中有被等同采用为我国标准的，本部分引用我国的这些国家标准或行业标准代替对应的国际标准，其余未有等同采用为我国标准的国际标准，在本部分中均被直接引用(见1.2)。本部分代替GB14196.2一2002(家庭和类似场合普通照明用卤鸽灯安全要求。本部分与GB/T14196.2一2002相比主要差异如下:一一依据IEC60432-1在2005年的修定1进行修改，其中包括:1.1、1.3.1、2.4、表1、2.10、2.11、第3章、附录B中的图、附录C中的表C.1和C.3;一一一修正了上一版本中的错误，包括理解和用词的错误，并将所用术语与GB/T14196.3-2008统一起来。本部分的附录A、附录B为规范性附录，附录C、附录D为资料性附录。本部分由中国轻工业联合会提出。本部分由全国照明电器标准化技术委员会(SAC/TC224)归口。本部分起草单位z欧司朗(中国)照明有限公司、桐乡市生辉照明电器有限公司、北京电光源研究所。本部分主要起草人:张俊斌、沈锦祥、赵秀荣。本部分2002年首次发布，本次为第1次修订。皿GB 14196.2-2008/IEC 60432-2:2005 1 概述自炽灯安全要求第2部分:家庭和类似场合普通照明用卤鸽灯本部分需与GB14196.1-2008一起使用。1.1 范围GB 14196的本部分规定了普通照明用卤鹊灯的安全和互换性要求。它包括直接代替传统鸽丝灯的卤鸽灯和GB14196.1-2008中没有作相应规定的新型卤鸽灯，本部分中规定的这些卤鸽灯的安全和互换性要求应与GB14196.1-2008的规定结合使用。这些卤鸽灯有如下特性z一-额定功率为250W以下(包括250W);一一额定电压为50V250 V之间(包括50V,250 V);一一灯头为:B15d，B22d，E12,E14,E17,E26,E26d,E25/50 X 39，E27或E27/51 X 39。符合本部分要求的灯是自屏蔽的，但不需要用特殊符号进行标记。由于它们直接替代传统的鸽丝灯，因此也没有相应的灯具标记。注1:这并不表明那些用于替代白炽鸽丝灯的卤鸽灯使用与白炽鸽丝灯相同形状的玻壳。注2:E26有2种类型，它们是不完全兼容的:E26/24用于北美丽E26/25用于日本。注3:自屏蔽灯指不需要灯具为其提供防护屏的灯。1.2 规范性引用文件下列文件中的条款通过GB14196的本部分的引用而成为本部分的条款。凡是注目期的引用文件，其随后所有的修改单(不包括勘误的内容或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T 2900.65电工术语照明(GB/T2900.65一2004,IEC 60050(845):1987,MOD)GB 14196.1一2008白炽灯安全要求第1部分z家庭和类似场合普通照明用鸽丝灯(lEC60432-1:2005,IDT)IEC 60410 计数检查抽样方案和程序1.3 术语和定义GB 14196.1-2008确定的以及下列术语和定义适用于本部分。1.3.1 特定有效紫外辐射功率specific effective radiant UV power 灯相对于其光通量的紫外辐射的有效功率，单位:mW/klm。对于反射型灯，特定有效紫外辐射功率是指相对于照度的紫外辐射有效辐照度，单位:mW/(m2 klx)。注z紫外辐射的有效功率是将灯的光谱能量分布，按照紫外线危险作用量函数Suv().)加权计算后得出的。与紫外线危险作用量函数相关的信息，请参考GB/T20145-2006:灯和灯系统的光生物安全性札此标准并没涵盖光辐射对材料的影响，如机械损伤或褪色。1.3.2 外玻壳outer envelope 透明或半透明的内装有卤鸽光源的外壳。1 标准分享网 w w w.b z f x w.c o m 免费下载GB 14196.2-2008/IEC 60432-2:2005 1.3.3 普通照明用卤鸽灯general Iighting tungsten halogen lamp 本部分与GB14196.1-2008标准一起使用时，规定了安全及互换性要求的卤鸽灯。1.3.4 卤鸽灯tungsten halogen lamp 充有卤素或卤化物的鹊丝灯。GB/T 2900.65中845-07-10J2 要求2.1 概述采用GB14196.1-2008的要求。2.2 标志采用GB14196.1-2008的要求。如果外壳爆裂会存在危险，灯的制造商应标有警告性说明或适当的图形符号(如附录B所示)。2.3 对意外接触螺口灯座的防护采用GB14196.1-2008的要求。2.4 灯头温升(At.)采用GB14196.1-2008的要求。为了保证灯具的互换性不因光源散热量而受到影响，普通照明用卤鸽灯的6.t，不能超过被替换的灯的温升今儿，该6.ts值参见GB14196.1-2008的表2。对于装有不带裙边灯头，设计用于代替R形灯的PAR形灯泡，适用于GB14196.1-2008表2中第7组的限值。对于装有不带裙边灯头，且不用于代替R形灯的PAR形灯泡，限值参看表1。对于外壳为BT形状，设计用于代替A形灯的灯泡，适用于GB14196.1-2008表2中第1组的限值。表1规定了GB14196.1-2008表2中没有相应型号的灯的附加要求。表1灯头最大允许温升值t.)普通照明用卤鸽灯的灯头温升(GB14196.1-2008表2之外的限值).t,(最大值)/组号功率/W玻壳形状K B15d B22d E12 E14 E17 E26/24 E26/25 E27 用于同一灯具中的250 165 T形或其他形状玻壳用于同一灯具中的2 100 145 140 T形或其他形状玻壳8 250 PAR形aC 75 145 100 150 10b 无外玻壳的T形玻壳150 165 250 165 2 GB 14196.2一-2008/IEC60432-2:2005 表1(续)凶，(最大值)/组号功率/W玻壳形状K B15d B22d E12 E14 E17 E26/24 E26/25 E27 对于装有不带裙边11b 100 灯头，且不用于代替145 R形灯的PAR形灯泡a装有带裙边的:E26/50 X 39,E27/51 X 39等灯头的灯泡。b第10组、第11组是新组别.c待定。2.5 耐扭矩性采用GB14196.1-2008的要求。加热试验应按照GB14196.1一2008表K.1或本部分表C.1的相关数值进行。2.6 装有B15d，B22d，E26/50 x 39及E27/51x 39灯头和带有绝缘裙边灯头的灯的绝缘电阻采用GB14196.1-2008的要求。2.7 意外带电部件采用GB14196.1-2008的要求。2.8 装有B15d和B22d灯头的灯的爬电距离采用GB14196.1-2008的要求。2.9 寿终安全性采用GB14196.12008的要求。但是诱导故障试验应由本部分附录A规定的诱导故障替代试验所代替。注:诱导故障替代试验也适用于额定电压100V以下的灯泡，2.10 互换性采用GB14196.1-2008的要求。2.11 紫外辐射灯的特定有效紫外辐射功率应不超过:一一一2mWjklm，或;一一对于反射灯，2mW j(m2 klx)。合格性通过测量光谱能量分布再计算特定有效紫外辐射功率进行检查。2.12 灯具设计要求参见附录C。3 评定采用GB14196.12008的要求，并做如下修改:表2代替GB14196.1-2008的表6。在提供测试结果时，制造商可以按照GB14196.1-2008表6第4栏和本部分中表2第4栏中将不同规格灯的结果归并在一起，前提是这些不同规格的灯泡有相同的技术要求。GB 14196.1-2008附录H中的H.2.3不适用。3 标准分享网 w w w.b z f x w.c o m 免费下载GB 14196.2-2008jIEC 60432-2:2005 表2普通照明用卤鸽灯一一试验记录的归井、抽样及合格质量水平(AQL)1 2 3 4 5 6 条款按GB14196.1-2008 试验类型不同规格灯泡测试各个归并总体中AQLb 进行的试验项目a记录的归并原则最小年样品数%2.2 标志的清晰度交收试验标志方法相同的全部种类灯泡200 2.5 标志的耐久性交收试验标志方法相同的全部种类灯泡32 2.5 2.2 符号的完备性交收试验标志方法相同的全部种类灯泡32 2.5 2.3 意外接触防护交收试验用适当的灯头量规测试32 1.5 2.4 灯头温升型式试验c或在改变设计时为5例行试验20 2.5 耐扭矩性初始扭矩a)根据C.1.4a)定性交收试验具有相同灯泥和相同灯头的所有80 0.65 测量灯泡b)根据C.1.4b)d定量具有相同灯泥和相同灯头的所有25 O.65 测量灯泡2.5 加热试验后1)根据C.2.3a)定性例行试验e具有相同灯泥和相同灯头的所有80 O.65 测量灯泡2)根据C.2.3b)d定量例行试验e具有相同灯泥和相同灯头的所有20 0.65 测量灯泡2.6 绝缘电阻交收试验装有B15d，B22d,E26/50 X 39,315 0.4 E27/51 X39灯头的所有规格灯泡2.7 意外带电部件100%检验2.8 爬电距离型式试验a)Bl5d灯头的所有灯泡在改变设计时为5或10b)B22d灯头的所有灯泡在改变设计时为5或102.9 寿终安全要求型式试验参见条款H.1参见条款H.2根据条款诱导故障替代试验例行试验H.4所述寿终试验例行试
