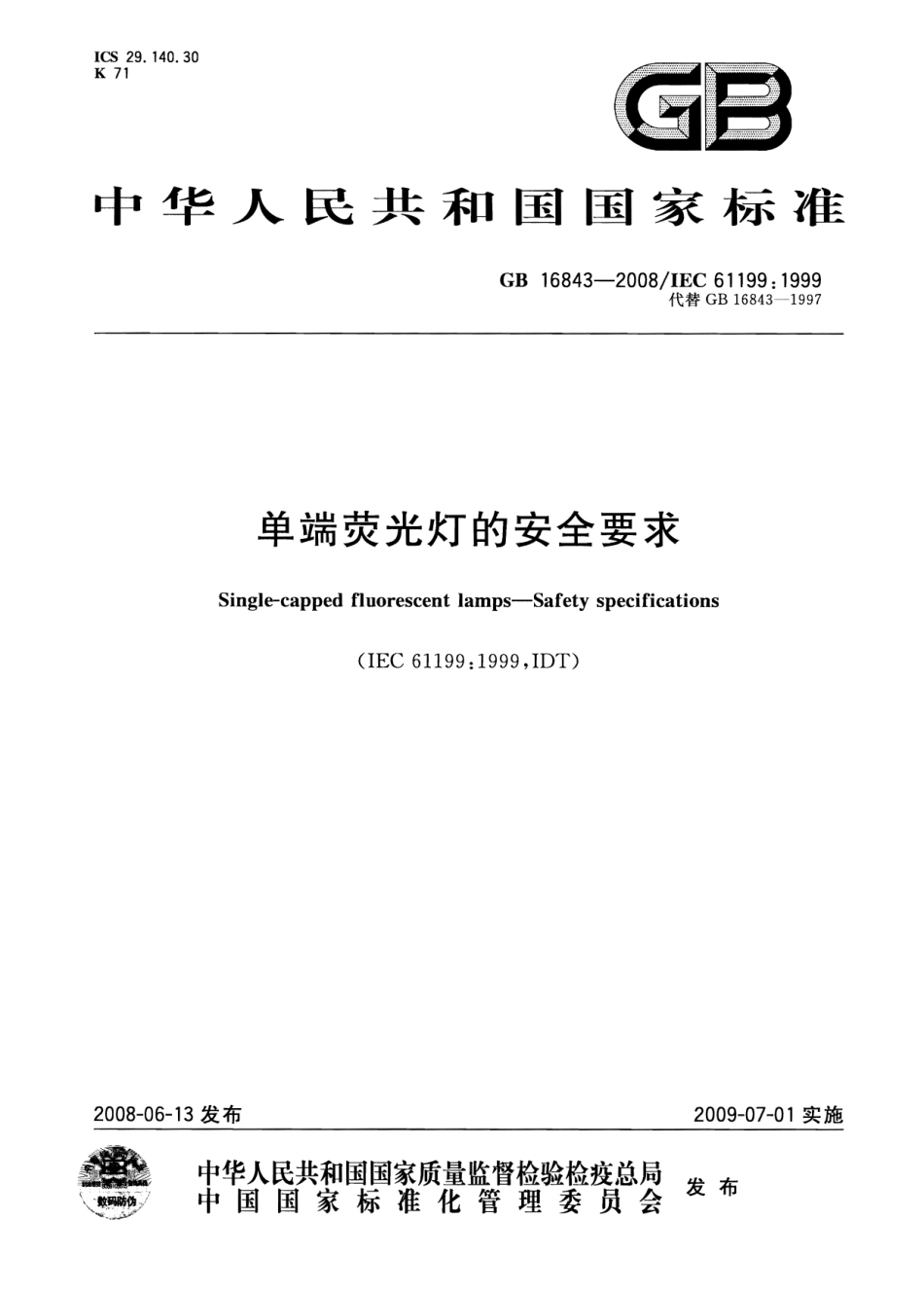

ICS 29.140.30 K 71 h E 噩噩E.I-43宅民H工/、不日因l王I*-i住GB 16843-2008jIEC 61199:1999 代替GB16843-1997 单端荧光灯的安全要求Single-capped fluorescent lamps一-Safetyspecifications(IEC 61199:1999,IDT)2008-06斗3发布2009-07-01实施飞飞飞跚PJf吨川剧.俨中华人民共和国国家质量监督检验检茂总局中国国家标准化管理委员会发布GB 16843-2008jIEC 61199:1999 目次前言.1 I 一般要求-1.1 范围1.2 规范性引用文件1.3 定义2 安全要求.2 2.1，总贝。.22.2 标志.22.3 灯头的机械要求.2 2.4 绝缘电阻.2.5 介电强度.2.6 可能会意外带电的部件.3 2.7 耐热与防火.3 2.8 灯头的爬电距离.4 2.9 灯头温升42.四抗元线电于扰电容器.4 2.11 灯具设计参数.4 2.四镇流器设计参数.4 3 评定43.1总贝。.4 3.2 采用制造商记录方法对全部产品评定.53.3 制造商特定试验记录的评定3.4 批量拒收条件3.5 全部产品试验的抽样程序.3.6 批量试验的抽样程序6附录A(规范性附录)评定灯头结构和组装的试验.10 附录B(规范性附录)灯头最高温升和测试方法.附录c(规范性附录)灯具设计参数13附录D(规范性附录)型式试验的合格条件.14 附录E(规范性附录)阴极与插脚的连接方式.附录F(规范性附录灯的非互换性要求附录G(规范性附录)加热试验温度附录H(资料性附录)镇流器设计参数四参考文献GB 16843-2008jIEC 61199:1999 目IJ1=1 本标准的全部技术内睿为强制性。本标准等同采用IEC61199:1999(单端荧光灯的安全要求)(英文版)。本标准等同翻译IEC61199:19990 为便于使用，本标准做了下列编辑性修改z本国际标准一词改为本标准用小数点代替作为小数点的删除IEC61199:1999的前言F一一对于IEC61199:1999引用的其他国际标准中有被等同采用为我国标准的，本部分引用我国的这些国家标准或行业标准代替对应的国际标准，其余未等同采用为我国标准的国际标准，在本部分中均被直接引用(见1.2)。本标准代替GB16843-1997(单端荧光灯的安全要求。本标准与原标准GB16843-1997相比，主要差异在:范围、引用标准、评定、附录。本标准的附录A、附录B、附录C、附录D、附录E、附录F、附录G是规范性附录。附录H为资料性附录。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会(SAC/TC224)归口。本标准起草单位z中国质量认证中心、浙江阳光集团股份有限公司、浙江晨辉照明有限公司、欧司朗(中国)照明有限公司、广东东松三雄电器有限公司、绍兴出入境检验检疫局、中山惠视科技照明有限公司、北京电光源研究所。本标准起草人:陈松、陈尚瑜、李错、邢合萍、徐国荣、吕军、赵国松、陆光明、苏挺、刘剑平、张贤庆、林岩、陈振峰、苏佐刚、屈素辉、杨小平、赵秀荣、江姗。本标准所代替标准的历次版本发布情况为:-GB 16843-1997 I GB 16843-2008/IEC 61199:1999 单端荧光灯的安全要求1 一般要求1.1 范圈本标准规定了使用下列灯头的普通照明单端荧光灯的安全要求:2G7、2GX7GR8、2G10、G10q、GR10q、GX10q、GY10q,2G11、G23，GX23，G24、GX24和GX320本标准规定了制造商根据成品灯的检验记录确定全部产品符合本标准要求的具体方法o此方法也可以用于产品认证。本标准还规定了评定批量产品的检验程序细则。注:本标准的合格条件仅涉及安全指标，不考虑普通照明用单端荧光灯关于光通盘、颜色、启动及工作特性等性能指标。对于上述数据见IEC609010 1.2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单不包括勘误的内容)或修订版均不适用于本标准曹然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注目期的引用文件，其最新版本适用于本标准。GB/T 5169.10 电工电子产品着火危险试验第2-10部分:灼热丝/热丝基本试验方法灼热丝装置和通用试验方法(GB/T5169.10-2006,IEC 60695-2-10:2000,IDT)GB 7000.1一2007灯具第1部分:一般要求和试验(idtIEC 60598-1:2003 Lun白白陀s-Part1:General requirements and tests)IEC 60061-1 灯头、灯座及检验其互换性和安全性的璧规第1部分:灯头IEC 60061-2 灯头、灯座及检验其互换性和安全性的量规第2部分:灯座IEC 60061-3 灯头、灯座及检验其互换性和安全性的量规第3部分:最规IEC 60410 计数检查抽样方案及程序IEC 60529:1989 外壳防护等级代码:IP)IEC 60901单端荧光灯性能要求1.3 定义本标准采用下述定义。1.3.1 单端荧光灯single-capped fluorescent lamp 单灯头低压示蒸气放电灯，其大部分光是由放电产生的紫外线激活荧光粉涂层而发射出来的。1.3.2 类别group 具有相同电气和阴极特性，相同几何尺寸和启动方法的灯。1.3.3 型号type 具有相同光特性和颜色的同一类别的灯。1.3.4 种类family 材料、零部件、管径和/或加工方法相同的灯。1 GB 16843-2008jIEC 61199:19曾告1穰3.5棒草草跪事跚跚如摄电凉时随萨灯上标明的费事白1.3.在盟式镜黯d告时伊拉盟主握握有关条款要求曹又才一个斡类飞一种类知或若干操男号的试样捞进行的栓黯其设计合格性的试验。1.3.7 制行试瞌伊ri暗暗ic如8t每隔一段时间为拴验某一产品在某些方题是否锦离设计规定所做的一项或一系到试验。1.3.8 21脆试瞌甜阳iH嚣t甜为评定提供数据雨经常傲的试擒。1带3.费生量最髓拉如指向一次提交的、用作试黯琪撞验合格性的同一种类牵挂/辑同一提到坷的全部数他罪1.3.10 全部产品脚如lepr告曲时i锦指按照本标准在12个月内生产的各种型号好的总和警并且这些好到在出生产厂提棋的清单内啻是认证证书的组成部分。2 萤盘要求立1总酣虾的设计和结构成保证在正常镀用中，ty不会主才使用者或环境造成集害串通常曾进行所有规定的试翰来撞验合格性白2.2 挥志2.2.1 下述挥志应清斯市酣久地标在盯上路a)来哥哥、部志(可采用商辑、制造商或销臀者名称等荒草式);b)标都功事标上轩或瓦特)骂是其他能表被灯特性的舔志。乱2.2报摇下述方法撞撞标志的合格位白在)蹲吕挠法检辑是否有栋志和挥志的清曦度z的用下述方法检验来使用过的好上林志的酣久性由用踵的软布在盯的挥志上擦拭15s之后，标志仍应清酣睡2.3 盯头的事l槌整求2.3.1 鳝鹊鞍盟署在灯头的结掏及好头与好臂的组装啻应使整个灯在工作期间或之后各部分均保持完好的连接。按照酣录AX才其进行试黯啻检验其合格性口试验之后啻好头不应出现任M影自由安全性的损坏o2霉3.2蛇头的尺寸要求2.3.2.1 好头成符合IEC60061斗的尺寸要求相2穆3.2.2采用表1所示的赣规检验其合格性。且3.3撞髓辈革辑与撞撞辑2.3.3.1 插睡去在撞又才于好头上有四只插膊的好曹好5月极和擂酶的连接应符合能录E对相关灯头的粟求。2 GB 16843-2008月EC61199:1999在有关插脚之间进行导电性试验和/或用目视法检验其合格性。2.3.3.2 连接键带有连接键的这类灯头，可确保与类似型号灯不可互换。该灯头应符合IEC60901有关灯中规定的灯头/连接键的要求。附录F介绍了在设计灯与某一镇流器配套工作时，使用哪一种灯头/连接键。使用适当的测量系统和/或目视法检验其合格性。2.4 绝缘电阻2.4.1 灯头的金属部件(如果有的话)和全部连接在一起的插脚之间的绝缘电阻应不小于2MD.。2.4.2 使用500V的直流电压，用适当设备检验其合格性。在灯头外壳完全由绝缘材料制作的情况下，按照IEC60061-2的要求，灯头以最小包容尺寸与灯座连接时，试验应在全部连接在一起的插脚和包裹易触及表面的金属箱之间进行。2.5 介电强度2.5.1 在2.4中规定的相同部位之间的绝缘体应承受2.5.2中规定的试验电压。试验期间，不应发生闪烁或击穿现象。2.5.2 合格性检验应采用频率为50Hz或60Hz的1500 V正弦交流电压，历时1mino开始加压不要超过上述规定值的一半，然后迅速提高到规定值。没有产生电压降的辉光放电可忽略不计。2.6 可能会意外带电的部件2.6.1 与带电部件绝缘的金属部件不应或不应可能带电。2.6.2 除灯头插脚之外，带电部件不应突出灯头的任何部位。2.6.3 合格性用适当的检验系统检验，其中包括使用日视法检验。此外，还应有规律地每天进行设备检查，或验收有效性的检查(见3.5.心。2.7 耐热与防火2.7.1 灯头的绝缘材料应具有充分的耐热性能。2.7.2 用下述试验检验其合格性。2.7.2.1 将试样放进加热箱内，按照附录G规定的温度，历时168h。试验结束后，试样不应出现任何削弱其安全性的变化，尤其不应出现F述情况z2.4和2.5要求的防触电保护性能降低;灯头插脚松动、破裂、鼓胀和皱缩，通过目视法检验。试验结束之后，其尺寸应符合2.3.2的要求。2.7.2.2 使用图G.1所示的装置进行球压试验。将试样表面水平放置，用直径5mm的钢球以20N的力压其表面。如果试验时该表面出现弯曲，则将球压的部分支撑起来。该试验应在温度为125.C土5C的加热箱内进行。1 h之后将钢球移开，测量压痕的直径，该直径应不超过2mm。陶瓷部件不进行此项试验。2.7.3 灯头的绝缘材料应具有耐异常高温和防燃烧性能。2.7.4 进行下述试验检验其合格性。用加热到650.C镰锚灼热丝对试样进行试验。该试验装置在GB/T5169.10中有说明。受试样品应垂直安装在支架上，紧贴灼热丝端部，并施加1N的力。试验最佳部位是距离试样上部边缘15mm或太于15mm的位置。灼热丝进入试样的深度用机械方法限制到7mmo 30 s之后，试样与灼热丝脱离接触。试样从灼热丝上移开后，试样上的任何燃烧火焰均应在30s之内熄灭，并且任何燃烧着的或熔化的下落物质不应点燃水平放置在试样下面的、距离为200mm土5mm的五层薄纸。3 GB 1在843-2008jIEC61199:暗的的热丝摇度军口如热电流在试验开始之前应但定1mino!l要保证在此期间热辐射不应影自由试样o采用铠装高灵敏热电偶丝测景:的热丝I贸部温度，热电偶的结楠与校准应符合GB/T5169.10的要求o按:为了人身安全，在的热堂堂试验时要采取措酶防止下述危险发生:一一发生爆排或失j(;一一坡人烟雾和/或有毒物璜;一一产生有草草废料。2.8 束了头的j酷电距菌2.8.1 失了头插脚与灯头上金属部件如果有的话)之间的最小爬电距离应符合IEC60061-1的要求o有关iT头参数表的活页蝙号见表102.8.2 在最不利的位置浦其翻壤，来栓瞌其合格性。2.9 蛇头温升2.9.1 对于内装启动装置的;盯和外用启动器的坷，其高于环境温度的灯头温升不应超过表B.2中规定的有关数值白2.9.2 按照酣录B中规定的程路撞撞其合格性。合格条件在D.4中给出o2.轧3如果某一类别灯的灯头温升是一给定的灯种类中最高的，则只需试验该类别灯的灯头挺直升来判别全部相嗣灯头的灯的合格性目2.10 就无辑电子扰电军事普普内装有启动装置和/或装有抗无线电干扰电容器的好?其电容器应特合下述要求o2.10.1 防翻该电容器应具有防潮性能费用下述试验检验其合格性。潮搜处理之前，应将电容器放罩在温度不超过潮混试验箱内温度
