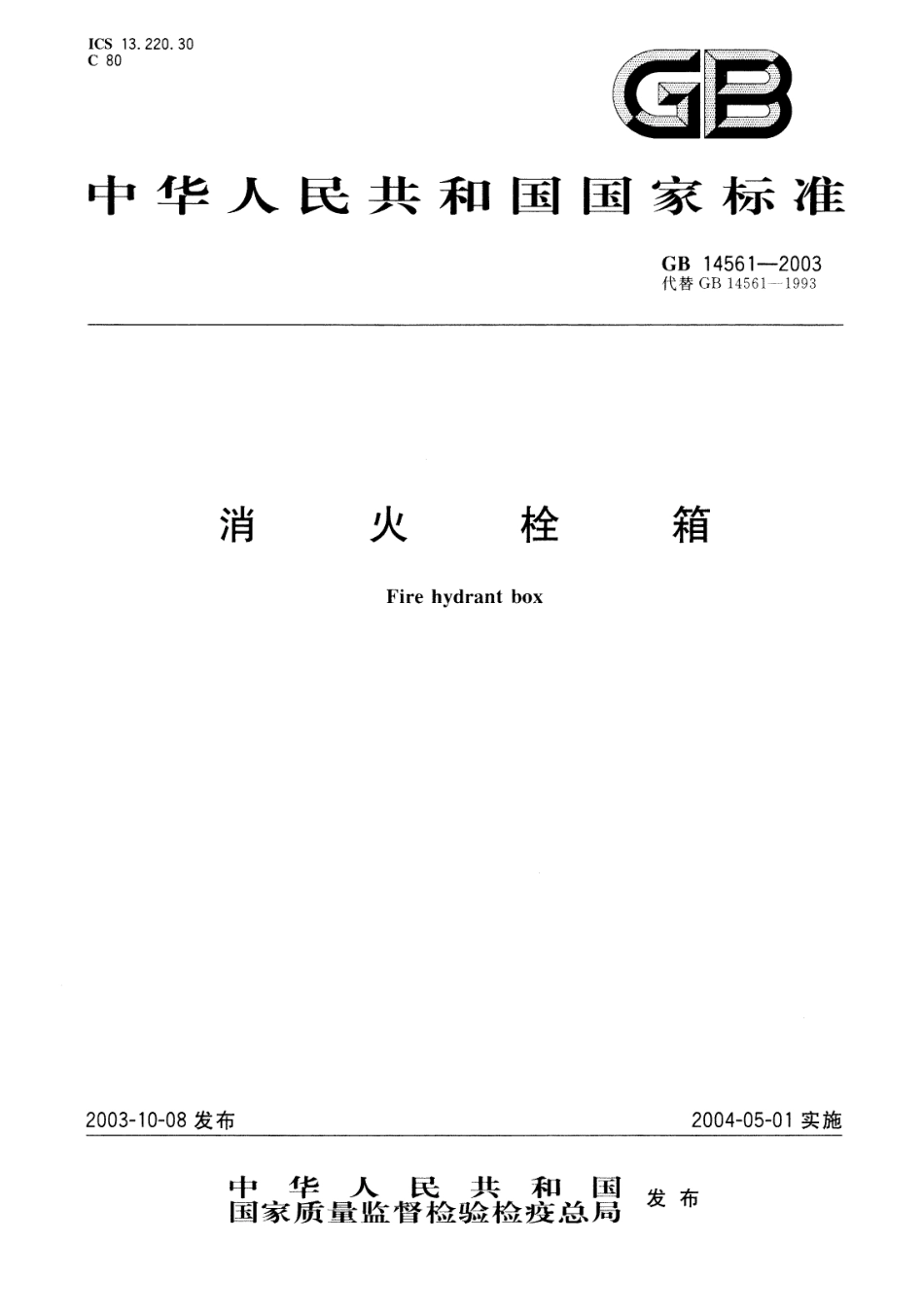

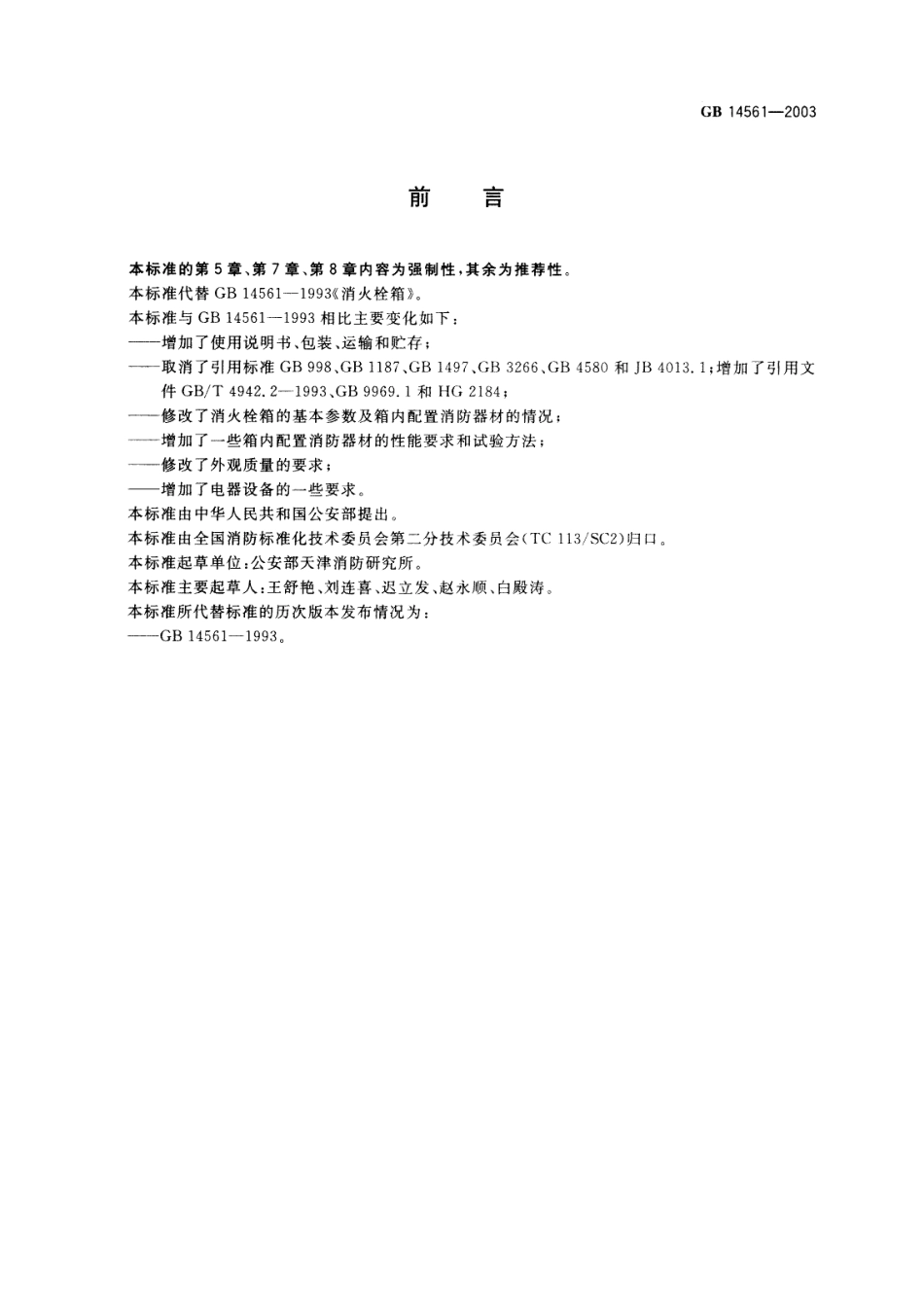

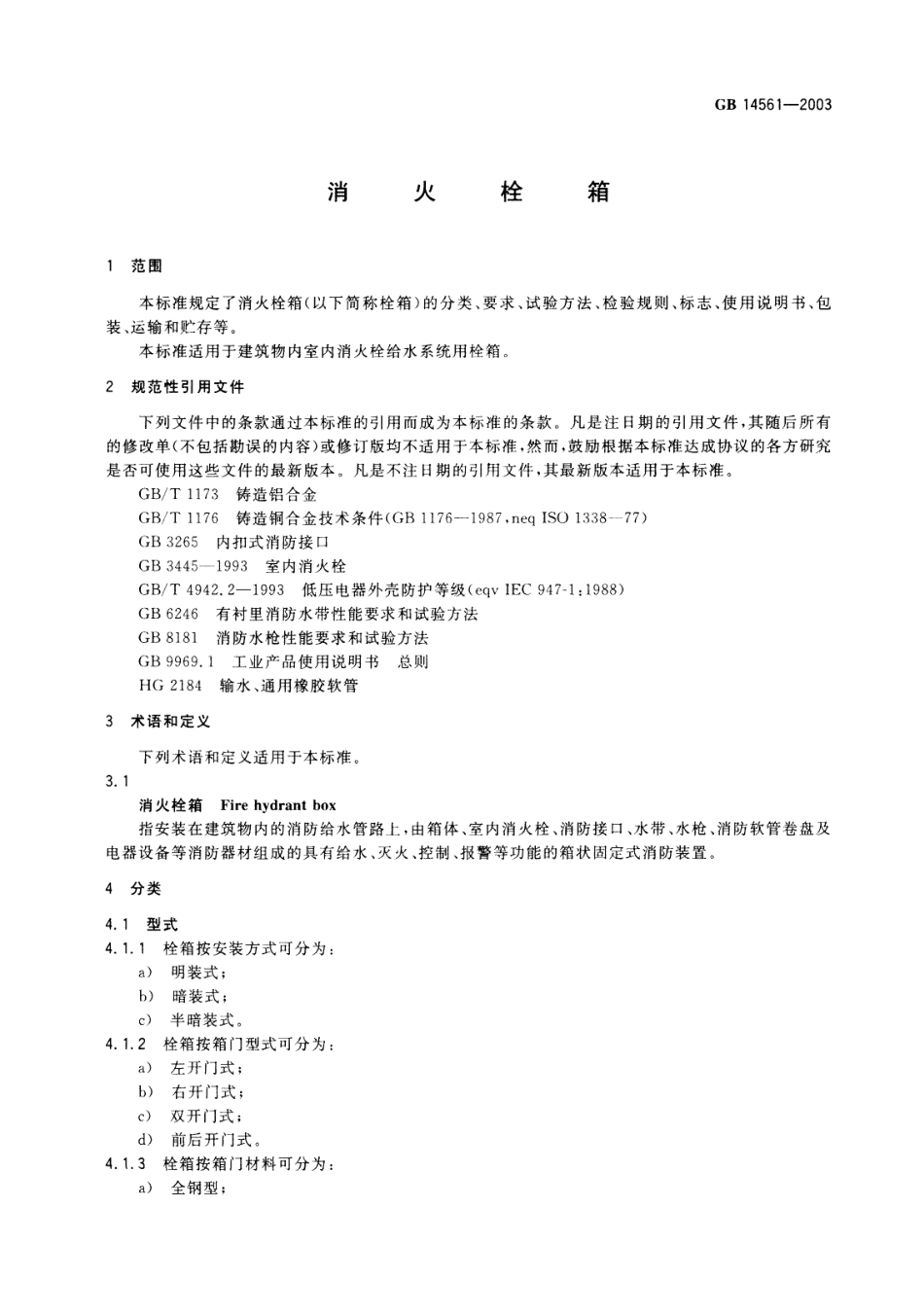

I C S 1 3.2 2 0.3 0C 8 0石:中 华 人 民 共 和 国 国 家 标 准GB 1 4 5 6 1-2 0 0 3代替 G B 1 4 5 6 1-1 9 9 3、，目火栓箱F i r e h y d r a n t b o x2 0 0 3-1 0-0 8发布2 0 0 4-0 5-0 1 实施中华人民共和国国 家 质 量 监 督 检 验 检 疫 总 局发 布GB 1 4 5 61-2 0 0 3月 U舀本标 准的第 5章、第 7章、第 8 章 内容为强制性，其余为推荐性。本标准代替 G B 1 4 5 6 1-1 9 9 3 消火栓箱。本标准与 G B 1 4 5 6 1-1 9 9 3 相 比主要变化如下：增加了使用说明书、包装、运输和贮存；取消了引用标准 G B 9 9 8,GB 1 1 8 7,G B 1 4 9 7,G B 3 2 6 6,G B 4 5 8 0和 J B 4 0 1 3.1；增加 了引用文 件 G B/T 4 9 4 2.2-1 9 9 3,G B 9 9 6 9.1 和 HG 2 1 8 4;修改了消火栓箱的基本参数及箱内配置消防器材的情况；增加了一些箱内配置消防器材的性能要求和试验方法；修改了外观质量的要求；增加 了电器设备 的一些要求。本标准由中华人 民共和 国公安部提 出。本标准由全国消防标准化技术委员会第二分技术委员会（T C 1 1 3/S C 2)归C l o本标准起草单位：公安部天津消防研究所。本标准主要起草人：王舒艳、刘连喜、迟立发、赵永顺、白 殿涛。本标准所代替标准的历次版本发布情况 为：GB 1 4 5 6 1 一 1 9 9 3。GB 1 4 5 61-2 0 0 3消火栓箱范围 本标准规定了消火栓箱（以下简称栓箱）的分类、要求、试验方法、检验规则、标志、使用说明书、包装、运输 和贮存等。本标准适用 于建筑物 内室内消火栓给水系统用栓箱。规范性 引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文 件，其最新版本适用于本标准。G B/T 1 1 7 3 铸造铝合金 G B/T 1 1 7 6 铸造铜合金技术条件（G B 1 1 7 6-1 9 8 7,n e q I S O 1 3 3 8 一7 7)G B 3 2 6 5 内扣式消防接口 G B 3 4 4 5-1 9 9 3 室 内消火栓 G B/T 4 9 4 2.2-1 9 9 3 低压电器外壳防护等级（e q v I E C 9 4 7-1:1 9 8 8)G B 6 2 4 6 有衬里消防水带性能要求和试验方法 G B 8 1 8 1 消防水枪性能要求和试验方法 G B 9 9 6 9.1 工业产品使用说明书总则 HG 2 1 8 4 输水、通用橡胶软管术语和定义 下列术语和定义适用于本标准。3.1 消火栓箱F i r e h y d r a n t b o x 指安装在建筑物内的消防给水管路 上，由箱体、室内消火栓、消防接口、水带、水枪、消防软管卷盘及电器设备等消防器材组成的具有给水、灭 火、控制、报警等功能的箱状 固定式消 防装置。分类4.1 型式4.1.1 栓箱按安装方式可分为：a)明装式；b）暗装式；c)半暗装式。4.1.2 栓箱按箱门型式可分为：a）左开门式；b）右开门式；c)双开门式；d）前后开门式。4.1.3 栓箱按箱门材料可分为：a)全钢型；GB 1 4 5 6 1-2 0 0 3 b）钢框镶玻璃型；c)铝合金框镶玻璃型；d)其他材料型。4.1.4 栓箱按水带安置方式可分为：a）挂置式（见图 1);b）盘卷式（见图2);c)卷置式（见图 3);d）托架式（见 图 4)04.2 基本参数及基本型号4.2.1 基本参数 栓箱的基本参数以箱体的长边、短边和厚度尺寸表示（见表 1),4.2.2 基本型号 栓箱的基本型号表示箱体的基本参数以及箱内主要消防器材的配置情况（见表 1),4.3 栓箱型号表示方法 栓箱型号由“基本v)号”和“型式代号”两部分组成。其形式如下：墓本型号型式代号 S G xx x xx x一x x箱门型式代号水带安置方式代号配置消防软管卷盘代号配置室内消火栓公称通径（单位：m m)箱体长短边尺寸代号箱体厚度尺 寸（单位：c m消火栓箱4.3.1 基本型号 箱体的长短边尺寸代号按表 1 规定。栓箱内配置消防软管卷盘时用代号“Z”表示，不配置者不标注代号。4.3.2 型式 代号4.3.2.1 水带安置方式代号 水带为挂置式不用代 号 表示，其余方式分别用下述代号表示：+P;(盘）一 盘卷式；+J(卷）一卷置式；+Z.(托）一 一托架式。4.3.2.2 箱 门型式代号 箱门为单开门型式不用代号表示，其余型式分别用下述代号表示：+s,(双）一一双开门式；GB 1 4 5 61-2 0 0 3 +H;（后）前后开门式。4.3.3 标记示例 箱门为双开门式，水带为盘卷式安置，内配消防软管卷盘及公称通径为 6 5 m m 室内消 火栓，箱体外形尺寸为 1 0 0 0 mm X 7 0 0 mm X 2 4 0 mm 的栓箱：栓箱S G 2 4 B 6 5 Z-P S 水带挂架图 1 挂置式栓箱 水带盘翼一圈图 2 盘卷式栓箱GB 1 4 5 61-2 00 3消防软管卷盘卷置式栓箱（配置消防软 管卷盘）托架一州 ll ll l ll l 一 ll l ll l一 ll l ll 甘一 ll l一 l！l一 ll lJ ll I ll 卜一 甘l ll l1 ll ll ll ll l ll ll ll l ll 甘 l l ll l ll l l l ll 甘 ll 甘一 ll l一 Il Jlll卜、J护1图一广fl，卜图 4 托架式栓箱GB 1 4 5 61-2 0 0 3表 1 栓箱基本型号、基本参数及消防器材 的配置箱体基本参数 i长 短边尺寸 室 内消火栓消防水带消 防 水 枪 基 本 电 器 设 备 一！消防软管卷盘消火栓箱基本型号K iL/m m 一 11/rum厚度r n m公称通径 溯 n出臼数量公称通径行m 二控制按钮 指示灯软 黔”黔 度一 5 0 6 51 9 2 5 2 0或 2 5愉打？一一一喷坛一1一下一一下量径一。一。当叭1冲六二燕一度盯一孽5。越n一过即长厂J一的2丫SG2 0A5 0一SG2 0A6 5SG2 4 A5 0一一一一一一一一一一一S G 2 4 A 6 5 A 8 0 06 5 0 2 4 0S G2 4AZ S G3 2 A5 0李 月 一阵 ！1 S G3 2 A6 5S G3 2 AZS G2 0B 5 0一日 一共(11 1一 一一 1或2或21S G2 0B6 5S G2 4B5 0S G2 4B6 5一SG2 4 B5 0 Z ！卜仁1瓢！卜1卜L！仁！11一一一OSG2 4 B6 5 Z一一S G3 2B 5 0S G3 2B 65一 ！犷 。一一SG3 2 B5 0iSG3 2 B6 5 ZS G2 0 C5 0立 上可 一呀1 ：Llt1一域2SG2 0 C6 5SG2 4 C5 0只G2 4（二 6 5一一采一S G2 4 C5 0 Z S G2 4C6 5 Z 州 大SG3 2 C5 0S G32 C6 5 ZS G3 2(5 0 L一32S G3 2 C6 5 1 或 1 可 。wf，乙 一 犷 一 于 半一 芍 一 群书 一 拼2 A2I1 A2 2 S一兰立：表示栓箱内所配置的器材的规格。：出口数量:1”表示一个单出口室内消火栓；2”表示一个双出日室内消火栓或点个单出曰室内消火栓。表示可以 选用。当消防软管卷盘进水控制阀 选用其他类型阀门时，D,?-2 0 m m箱体基本参数还可选用厚度2 1 0 m m,2 8 0；。：的箱体表 中消防器材的配置为最低配置组合式消火栓箱（带灭火器）的长、短边尺寸为 I)长边尺寸 可选用1 6 0 0 m m,1 8 0 0 m m,1 8 5 0 m m1土勺一Q门月4注注注注GB 1 4 5 61-2 0 0 35 要求5.1 箱 内消防器材 的配置 箱内消防器材的配置应符合表 1 的规定。5.2 室内消火栓 室内消火栓应是符合 G B 3 4 4 5 规定的合格产品。5.2.1 密封性能 室内消火栓各密封部位应能承受 1.6 M P a 的水压，保压 2 m in，应无渗漏现象。5.2.2 水压强度 室内消火栓的阀体和阀盖应能承受 2.4 MP a 的水压，保压 2 m in 不得有破裂和渗漏现象。5.3 消防接 口 消防接口应是符合 G B 3 2 6 5 规定的合格产品。5.3.1 密封性能 K N型内螺纹固定接口在 1.6 M P a 水压下，保压 2 m in，接口与相应规格的接 口闷盖间应无渗漏现象。水带接C 1 成对连接后，在 1.6 MN 水压下，保压 2 m in，应无渗漏现象。5.3.2 水压强度 成对连接的固定接口在 2.4 MP a 水压下，保压 2 m in,不应出现裂纹或断裂现象。试验后应能正常操作。5.3.3 水带接口抗跌落性 水带接I-1 从 1.5 0 m高处自由 跌落置次，应无损坏并能正常操作。5.4 消防水带 消防水带应是符合 GB 6 2 4 6 规定 的合格产 品。5.4.1 长度及公差 消防水带的标准长度为 2 0 哈2 o n：或 2 5-公 3 0 m o5.4.2 密封性能 消防水带在 0.8 MP a 水压下，保压 5 mi n，水带全长应无泄漏现象。5.4.3 耐压性能 消防水带在 1.2 MP a 水庄下，保持 5 m in,应无渗漏现象。在 2.4 MP a 水压下，保压 5 m in，不应爆 破。5.4.4 扭转方向 在水压作用下，沿水流方向看，消防水带不得产生逆时针扭转。5.5 消防水枪 消防水枪应是符合 G B 8 1 8 1 规定的合格产品。5.5.1 密封性能 水枪在 0.9 MP a 水压下，枪体及各密封部位应无泄漏。5.5.2 水压强度 水枪在 1.6 MP a 水压下，水枪应无破裂和影响正常使用的残余变形。5.6 消防软管卷盘5.6.1 性能参数 消防软管卷盘的主要性能参数应符合表 2的规定。GB 1 4 561-2003表 2 消防软管卷盘的主要性能参数及喷射性能额定工作压力 MP a 试验压 流量 直流射软管内径 i n m 软管长度/m 力 MP a/(L/min)程/m 0.8 0.4 妻 2 4.0 ）6，0 基 本 尺 寸极 限 偏 差基 本 尺 寸极 限 偏 差 1 9 土 0.8 2 0,2 5 立 1.0写 5.6.2 操作性能 摇臂应能从箱体 内向外作水平摆动，摆动角）9 0 0，摆动时应无卡阻和松动，驱使摆动的力不得大于5 0 N。消防软管卷盘转动的启动力矩不得大于 2 0N m5.6.3 抗冲击性能 按 6.6.3 方法试验后，消防软管卷盘不得产 生影 响正常使用的变形；在 0.8 MP a 水压条件下各连接部位不得有渗漏现象。5.6.4 负荷性能 按 6.6.4 方法试验后，消防软管卷盘不得产 生影响正常使用的变形；在 0.8 MP a 水压条件下各 连接部位不得有渗漏现象。5.6.5 连接性能 消防软管卷盘的卷盘轴与弯管、软管与软管盘进 出日、软管与进水控制阀、软管与喷枪的连接应牢固可靠，在 0.8 MP a 水压下不得有脱离及渗漏现象。在！.2 MP a 水压下，各零件不得产生影 响正常使用的变形和损坏。5.6.6 软管性能 消防软管卷盘的软管应是符合 H G 2 1 8 4 规定的合格产品。5.6.6.1 软管在0.8 MP a 压力下，外径的膨胀率应不大f 4 0 0 05.6.6.2 软管在 1.2 MP a 压力下，不得有渗漏现象；在 2.4 MP a 压力
