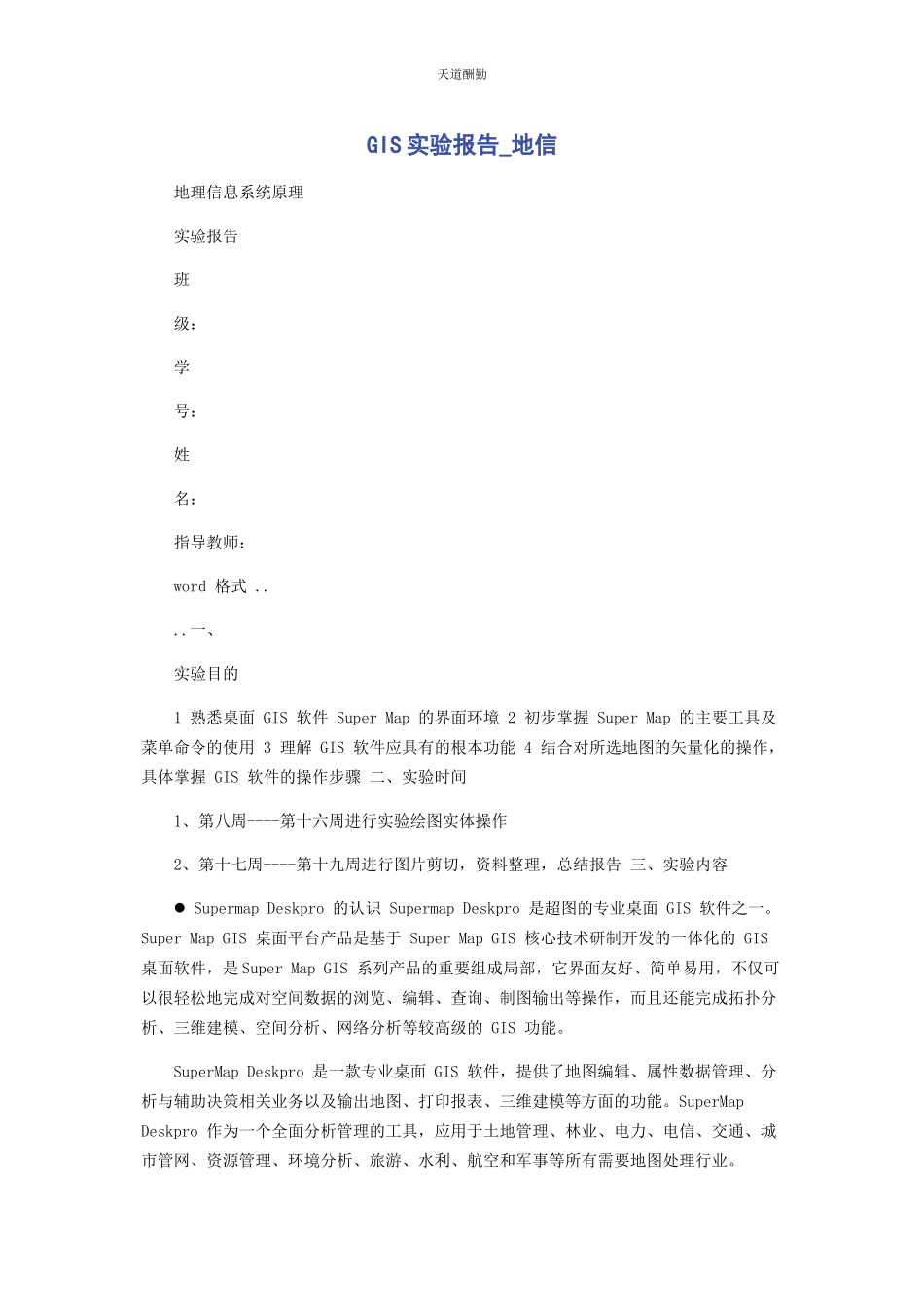

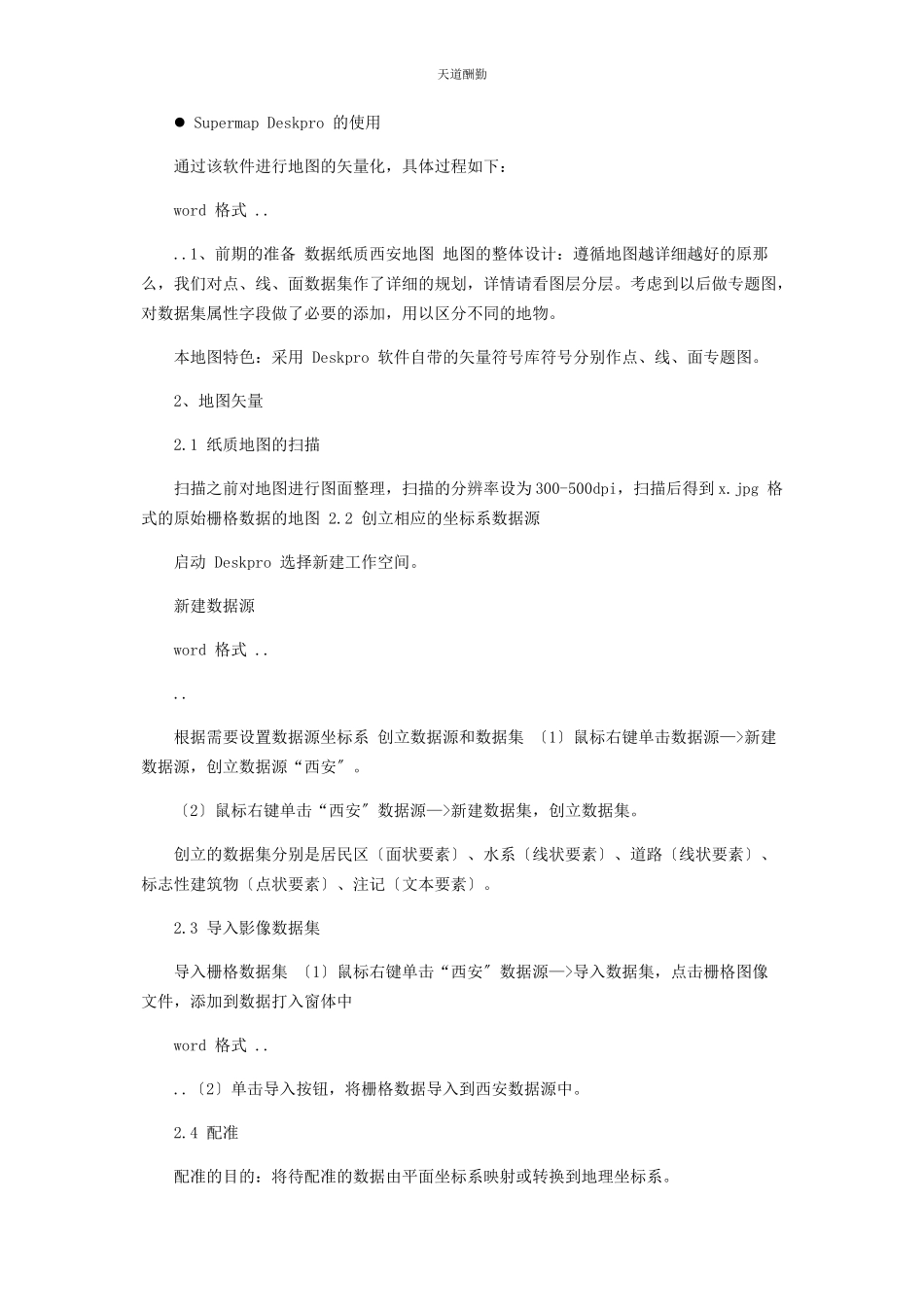

天道酬勤 GIS实验报告_地信 地理信息系统原理 实验报告 班 级： 学 号： 姓 名： 指导教师： word 格式 .. ..一、 实验目的 1 熟悉桌面 GIS 软件 Super Map 的界面环境 2 初步掌握 Super Map 的主要工具及菜单命令的使用 3 理解 GIS 软件应具有的根本功能 4 结合对所选地图的矢量化的操作，具体掌握 GIS 软件的操作步骤 二、实验时间 1、第八周----第十六周进行实验绘图实体操作 2、第十七周----第十九周进行图片剪切，资料整理，总结报告 三、实验内容 l Supermap Deskpro 的认识 Supermap Deskpro 是超图的专业桌面 GIS 软件之一。Super Map GIS 桌面平台产品是基于 Super Map GIS 核心技术研制开发的一体化的 GIS 桌面软件，是Super Map GIS 系列产品的重要组成局部，它界面友好、简单易用，不仅可以很轻松地完成对空间数据的浏览、编辑、查询、制图输出等操作，而且还能完成拓扑分析、三维建模、空间分析、网络分析等较高级的 GIS 功能。 SuperMap Deskpro 是一款专业桌面 GIS 软件，提供了地图编辑、属性数据管理、分析与辅助决策相关业务以及输出地图、打印报表、三维建模等方面的功能。SuperMap Deskpro 作为一个全面分析管理的工具，应用于土地管理、林业、电力、电信、交通、城市管网、资源管理、环境分析、旅游、水利、航空和军事等所有需要地图处理行业。 l Supermap Deskpro 的使用 通过该软件进行地图的矢量化，具体过程如下： word 格式 .. ..1、前期的准备 数据纸质西安地图 地图的整体设计：遵循地图越详细越好的原那么，我们对点、线、面数据集作了详细的规划，详情请看图层分层。考虑到以后做专题图，对数据集属性字段做了必要的添加，用以区分不同的地物。 本地图特色：采用 Deskpro 软件自带的矢量符号库符号分别作点、线、面专题图。 2、地图矢量 2.1 纸质地图的扫描 扫描之前对地图进行图面整理，扫描的分辨率设为300-500dpi，扫描后得到x.jpg 格式的原始栅格数据的地图 2.2 创立相应的坐标系数据源 启动 Deskpro 选择新建工作空间。 新建数据源 word 格式 .. .. 根据需要设置数据源坐标系 创立数据源和数据集 〔1〕鼠标右键单击数据源—>新建数据源，创立数据源“西安〞。 〔2〕鼠标右键单击“西安〞数据源—>新建数据集，创立数据集。 创立的数据集分别是居民区〔面状要素〕、水系〔线状要素〕、道路〔线状要素〕、标志性建筑物〔点状要素〕、注记〔文本要素〕。 2.3 导入影像数据集 导入栅格数据集 〔1〕鼠标右键单击“西安〞数据源—>导入数据集，点击栅格图像文件，添加到数据打入窗体中 word 格式 .. ..〔2〕单击导入按钮，将栅格数据导入到西安数据源中。 2.4 配准 配准的目的：将待配准的数据由平面坐标系映射或转换到地理坐标系。 配准的数学原理：进行坐标仿射变换。 配准的意义：为了赋予地物实际的空间位置，使地物具有地理含义。同时也可以对原始数据进行几何校正。 2.5 创立矢量数据集 新建各种类型的数据集，用来表达地图上各种特征的地物。 1> 新建点数据集采集点状地物；2> 线数据集采集线状地物；3> 面数据集采集面状地物； 4> 文本数据集采集注记等等。 2.6 修改属性表结构 鼠标右键点击数据集名称－>【属性】－>【属性表结构】-属性添加 word 格式 .. ..2.7 手动跟踪矢量化 设置当前图层为可编辑 →择绘制工具 →绘地图 2.8 属性数据的录入 双击绘制的地图元素翻开属性窗口，录入具有地理语义或者行业特点的属性 2.9 数据的编辑和检查 检查图形数据与属性数据，以及图形数据和属性数据的对应关系。 数据编辑和检查是控制数据质量的重要环节。 3、地图屏幕数字化 〔1〕在图例管理器中，选择矢量化图层，以线状地物为例；〔2〕在对象绘制工具栏中，选择矢量化工具 〔3〕选好数字化起点，然后单击鼠标左键开始数字化，让鼠标“十字丝〞严格按沿境界线移动，选取图形特征点，单击左键采集坐标点，连续进行下去，直到一个多边形终点，双击左键结束数字化；〔4〕直到把地图上的所有边界绘制完成， 4、地图要素的编辑 首先，选择需要编辑的地图对象，其次，选择“整形〞工具按钮，最后利用选择工具，依据底图进行调整 5、地图要素的整饰 鼠标右键单击图例窗口中的点数据集，选择“风格设置〞命令，为选定的符号设定 属性，如符号类型、大小和颜色等。 word 格式 .. ..6、标注注记并整饰 〔1〕选择“地图>图层控制〞命令，把注记数据集设置为“可见〞状态。 〔2〕选择工具按钮，，选定名称等有关注记，单击样式〞命令，按规定整饰注 记。 〔3〕如果注记的位置不适宜，可选中该注记，按鼠标左键拖曳到适宜位置上即可。 〔4〕参照 1～3 步，分别把数据集河流和铁路数据集设置为“可见〞状态，标注河流 和铁路的名称。 7、制作专题图 按照开始的规划利用属性字段创立点、线、面专题图。 右键单击图例相关图层，选择专题图向导，根据需要分别制作单值专题图和标签专题图。 word 格式 .. ..8、 为图层设置可见比例 为每个图层设计可见比例使地图富有层次感，让地图显示更流畅、清楚。 9、 为道路数据集建立拓扑关系 在菜单项选择 10、对面数据集进行拓扑检查 11、布局的绘制 (1)新建布局窗口 操作方式：在工作空间管理器中右键点击“布局〞节点，选择“新建布局窗口〞。此 时，会出现一个新的布局窗口， (2) 设置布局版面 新建布局窗口后，在菜单项中会出现【布局】菜单项。通过该菜单项以及“布局操作〞 和“布局格式〞、“布局绘制〞工具条〔鼠标右键点击工具栏即可加载〕完成布局设置。 数据处理 线数据拓扑处理 数据处理 数据集拓扑检查 word 格式 .. ..12、输出 输出成果展示： 四 、实验心得 通过对地理信息系统概念和原理的学习让我们初步了解了 GIS 和与其相关的 SuperMap Deskpro 和 MAPGIS 等应用软件。通过运用软件对所选地图进行实践操作让我们进一步明白了地理信息系统的开展及应用前景。通过对它的应用价值 word 格式 .. ..和发张前景的探索让我们也对未来的就业充满了信心。总之，随着科学技术越来越先进，人们对空间数据的要求也越来越高。GIS 将运用于各行各业，主要从业领域为：交通运输部门、高等院校、政府部门、研究机构、规划勘测设计部门，以及国土、矿业、水利电力、通讯、农林、城市建设、旅游、公司及企业从事与地球空间信息相关的管理、研究、技术开发及教学工作。尽管目前的 MAPGIS 系统水平尚未成熟，但前景广阔。希望未来的 MAPGIS 可以实现更快捷、更方便、智能化的多重功能，为数据库存储和数据分析、处理带来方便。 简单的描述完全没有拖累范文。
