安全操作规程
2023
安全
操作规程
使用
携带型
仪器仪表
进行
测量
工作
规定

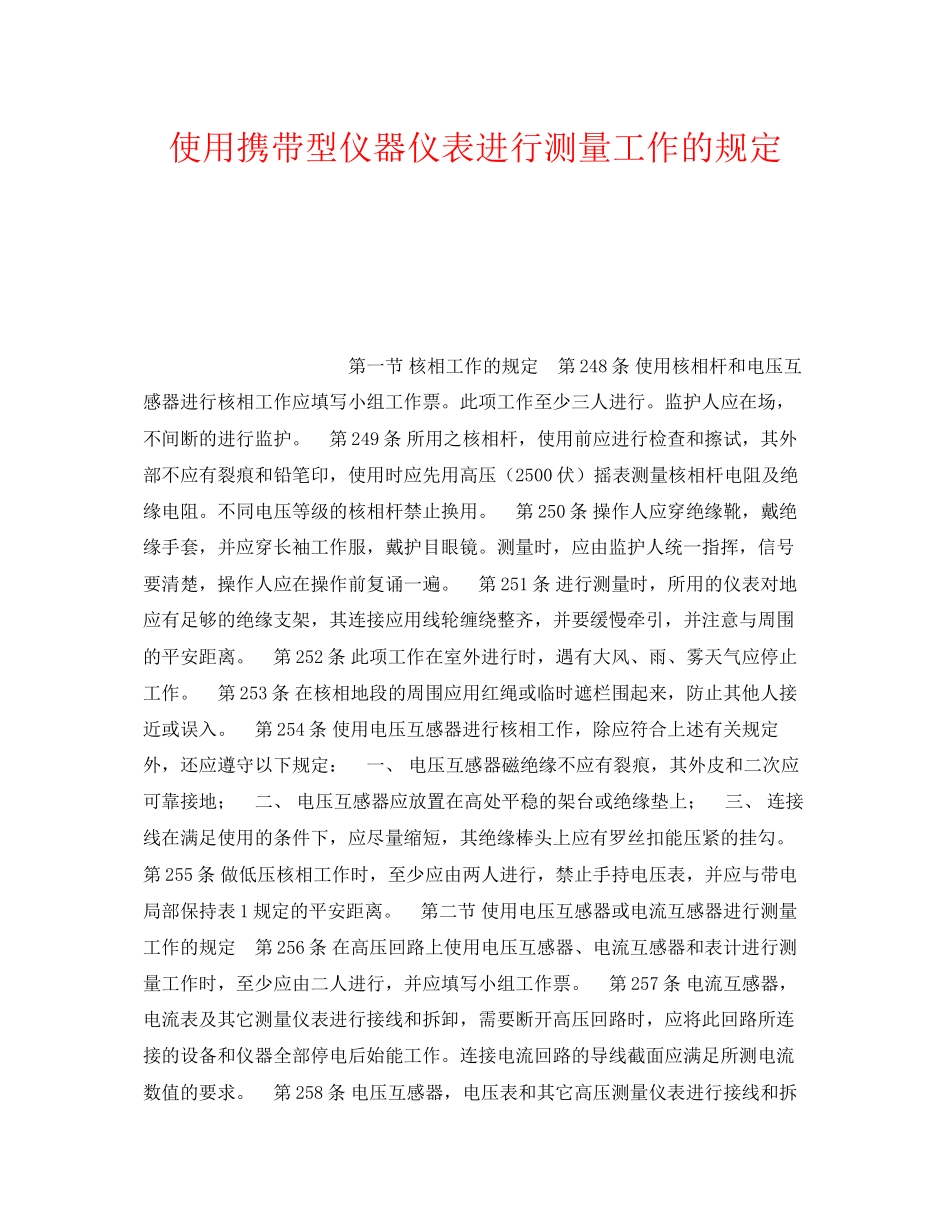

使用携带型仪器仪表进行测量工作的规定
第一节 核相工作的规定 第248条 使用核相杆和电压互感器进行核相工作应填写小组工作票。此项工作至少三人进行。监护人应在场,不间断的进行监护。 第249条 所用之核相杆,使用前应进行检查和擦试,其外部不应有裂痕和铅笔印,使用时应先用高压(2500伏)摇表测量核相杆电阻及绝缘电阻。不同电压等级的核相杆禁止换用。 第250条 操作人应穿绝缘靴,戴绝缘手套,并应穿长袖工作服,戴护目眼镜。测量时,应由监护人统一指挥,信号要清楚,操作人应在操作前复诵一遍。 第251条 进行测量时,所用的仪表对地应有足够的绝缘支架,其连接应用线轮缠绕整齐,并要缓慢牵引,并注意与周围的平安距离。 第252条 此项工作在室外进行时,遇有大风、雨、雾天气应停止工作。 第253条 在核相地段的周围应用红绳或临时遮栏围起来,防止其他人接近或误入。 第254条 使用电压互感器进行核相工作,除应符合上述有关规定外,还应遵守以下规定: 一、 电压互感器磁绝缘不应有裂痕,其外皮和二次应可靠接地; 二、 电压互感器应放置在高处平稳的架台或绝缘垫上; 三、 连接线在满足使用的条件下,应尽量缩短,其绝缘棒头上应有罗丝扣能压紧的挂勾。 第255条 做低压核相工作时,至少应由两人进行,禁止手持电压表,并应与带电局部保持表1规定的平安距离。 第二节 使用电压互感器或电流互感器进行测量工作的规定 第256条 在高压回路上使用电压互感器、电流互感器和表计进行测量工作时,至少应由二人进行,并应填写小组工作票。 第257条 电流互感器,电流表及其它测量仪表进行接线和拆卸,需要断开高压回路时,应将此回路所连接的设备和仪器全部停电后始能工作。连接电流回路的导线截面应满足所测电流数值的要求。 第258条 电压互感器,电压表和其它高压测量仪表进行接线和拆卸,无需断开高压回路时,可以带电工作。但导线不许有接头,导线的长度应量缩短,否那么应使用绝缘支架加以固定。 第259条 使用电压互感器进行测量工作时,应先将低压侧所有接线接好,然后用绝缘工具将电压互感器一次接到高压测。工作时应有人监护。操作人应戴绝缘手套和护目眼镜并站在绝缘垫上。在室外操作时,应穿绝缘靴(鞋)。 第260条 仪器仪表的外壳是非金属的,应与地绝缘,是金属的那么应可靠接地。 第261条 测量仪器仪表所摆的位置,应使读表人距高压带电局部不小于表1规定的平安距离。 第262条 所有测量用的装置周围,应设遮栏或拦以红绳,并向外悬挂“止步!高压危险!〞的标示牌。 第三节 使用音叉型和钳型电流表进行测量工作的规定 第263条 值班员在高压回路上使用音叉型电流表的测量工作,应有监护人。 禁止使用导线从钳形电流表另接表计测量。 第264条 使用音叉型电流表测量高压电流时,应戴绝缘手套,测量低压时,可戴线手套,并应站在绝缘垫上。 第265条 在测量高压电缆各相电流时,电缆头引线的线间距离应在300毫米以上,且绝缘好,操作方便者,方可进行。当有一相接地时,严禁测量。 第266条 使用钳形电流表时,应注意钳形电流表的量程是否符合所测电流的要求。测量裸导线时,应特别注意对地距离和线间距离,以防止造成接地和短路。在测量过程中,禁止改变量程。 第267条 钳形电流表应保存在枯燥的室内,使用前要擦试干净。 第四节 使用绝缘器摇表进行测量工作的规定 第268条 测量绝缘电阻工作,应根据设备电压等级选用电压适宜的摇表。被测的设备应停电。 第269条 凡在高压设备上进行测量工作时,应由二人进行,并应填写小组工作票。 第270条 进行测量前,应保证设备上确无工作人员工作。测量时禁止他人接近被试设备。尤其是测量电缆和长距离线路时,必须事先通知另一端的工作人员。 第271条 在同杆并架双回路高压线的任何一回路上进行测量时,为防止感应电压,必须将另一回路同时停电。 假设单回路与另一带电高压线有平行段时,亦应将另一回路停电。 第272条 雷电时,不应在线路上进行绝缘电阻的测量工作。 第273条 在测量电缆线路或电容器以及长距离架空线路绝缘电阻时,应先进行放电。停止摇测前,先将摇表引线脱离开被试设备再停止摇表转动,以防损坏摇表。 第274条 在带电设备附近摇测绝缘电阻时,摇表安放的位置必面适当,摇测人员对带电设备除应保持平安距离外,并应有人监护。 第275条 有接地端子的摇表,在工作时,应事先接地。所使用的连接导线绝缘应良好。 第五节 使用接地摇表进行测量工作的规定 第276条 使用接地摇表进行测量工作时,应符合本章第四节的有关平安规定。 第277条 在测量“二火一地〞制电网的接地电阻时,必须全部停电后进行。 第278条 摇动接地摇表时,不应开路。
