深圳市宝安区应急管理局粉尘涉爆企业安全检查表.doc

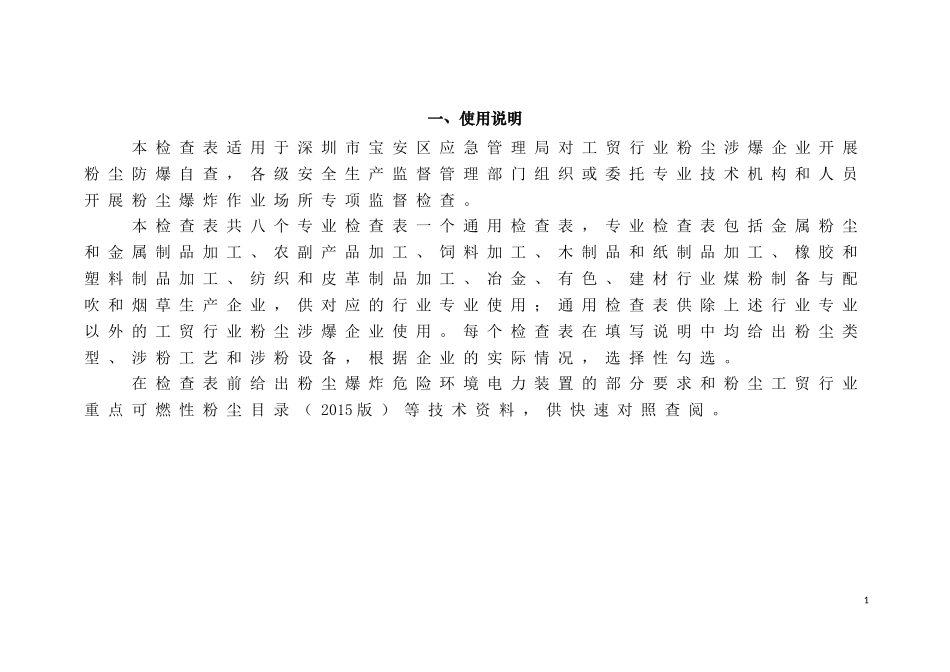

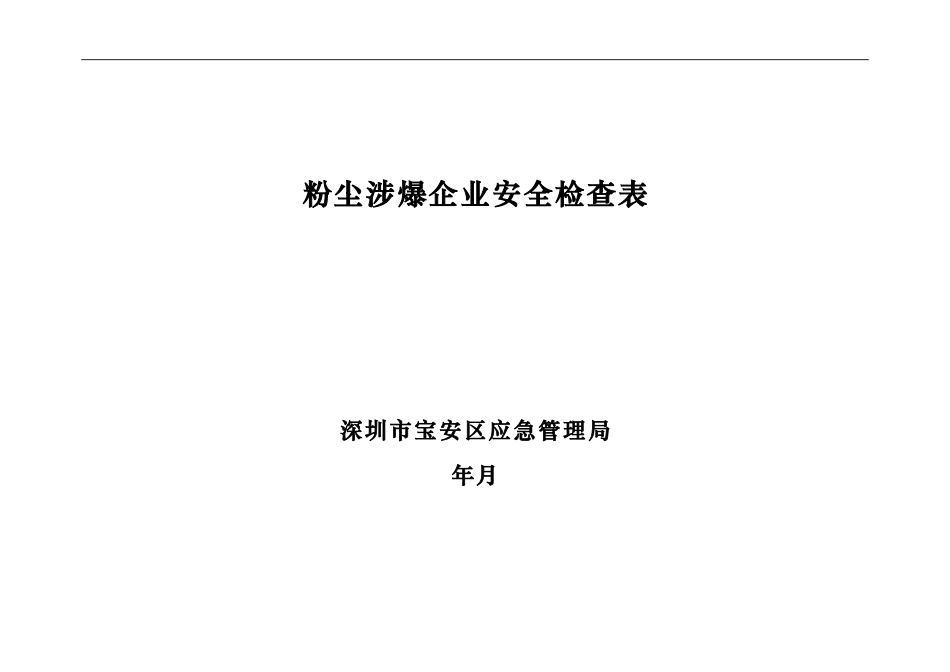

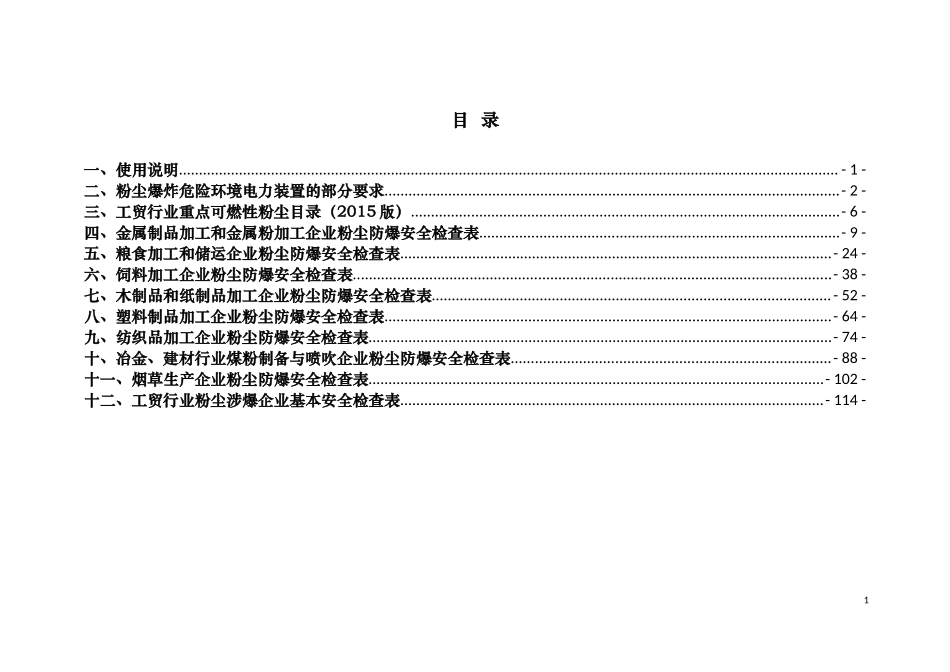

粉尘涉爆企业安全检查表 深圳市宝安区应急管理局 年月 - 1 - 目 录 一、使用说明 - 1 - 二、粉尘爆炸危险环境电力装置的部分要求 - 2 - 三、工贸行业重点可燃性粉尘目录（2015版） - 6 - 四、金属制品加工和金属粉加工企业粉尘防爆安全检查表 - 9 - 五、粮食加工和储运企业粉尘防爆安全检查表 - 24 - 六、饲料加工企业粉尘防爆安全检查表 - 38 - 七、木制品和纸制品加工企业粉尘防爆安全检查表 - 52 - 八、塑料制品加工企业粉尘防爆安全检查表 - 64 - 九、纺织品加工企业粉尘防爆安全检查表 - 74 - 十、冶金、建材行业煤粉制备与喷吹企业粉尘防爆安全检查表 - 88 - 十一、烟草生产企业粉尘防爆安全检查表 - 102 - 十二、工贸行业粉尘涉爆企业基本安全检查表 - 114 - 一、使用说明 本检查表适用于深圳市宝安区应急管理局对工贸行业粉尘涉爆企业开展粉尘防爆自查，各级安全生产监督管理部门组织或委托专业技术机构和人员开展粉尘爆炸作业场所专项监督检查。 本检查表共八个专业检查表一个通用检查表，专业检查表包括金属粉尘和金属制品加工、农副产品加工、饲料加工、木制品和纸制品加工、橡胶和塑料制品加工、纺织和皮革制品加工、冶金、有色、建材行业煤粉制备与配吹和烟草生产企业，供对应的行业专业使用；通用检查表供除上述行业专业以外的工贸行业粉尘涉爆企业使用。每个检查表在填写说明中均给出粉尘类型、涉粉工艺和涉粉设备，根据企业的实际情况，选择性勾选。 在检查表前给出粉尘爆炸危险环境电力装置的部分要求和粉尘工贸行业重点可燃性粉尘目录（2015版）等技术资料，供快速对照查阅。 二、粉尘爆炸危险环境电力装置的部分要求 根据《爆炸危险环境电力装置设计规范》（GB 50058-2014），爆炸性粉尘相关知识如下： 表1 粉尘分级 级别 具体内容 ⅢA级 可燃性飞絮 ⅢB级 非导电性粉尘 ⅢC级 导电性粉尘 表2 粉尘释放源分级 划分依据 爆炸性粉尘释放频繁程度和持续时间 级别 具体表征 连续级 粉尘云持续存在或预计长期或短期经常出现的部位。 一级 正常运行时预计可能周期性的或偶然释放。 二级 正常运行时，预计不可能释放，如果释放也仅是不经常地并且是短期地释放。 不视为释放源 （1）压力容器外壳主体结构及其封闭的管口和人孔。 （2）全部焊接的输送管和溜槽。 （3）在设计和结构方面对防粉尘泄露进行了适当考虑的阀门压盖和法兰结合面。 表3 粉尘爆炸危险区域划分、区域范围 区域划分 定义 区域范围 20区 空气中的可燃性粉尘云持续地或长期地或频繁地出现于爆炸性环境中的区域。 包括粉尘云连续生成的管道、生产和处理设备的内部区域。 21区 正常运行时，空气中的可燃性粉尘云很可能偶尔出现于爆炸性环境中的区域。 含有一级释放源的粉尘处理设备的内部。 由一级释放源形成的设备外部场所，其区域的范围受到粉尘量、释放速率、颗粒大小和物料湿度等粉尘参数的限制，并应考虑引起释放的条件。对于受气候影响的建筑物外部场所可减小21区域范围。21区的范围应按释放源周围1m的距离确定。 当粉尘的扩散受到实体结构的限制时，实体结构的表面可作为该区域的边界。 一个位于内部不受实体结构限制的21区应被一个22区包围。 可结合同类企业相似厂房的实践经验和实际因素将整个厂房化为21区。 22区 空气中的可燃性粉尘云一般不可能出现于爆炸性粉尘环境中的区域，即使出现，持续时间也是短暂的。 由二级释放源形成的场所，其区域的范围应受到粉尘量、释放速度、颗粒大小和物料湿度等粉尘参数的限制，并应考虑引起释放的条件。对于受气候影响的建构筑外部场所可减小22区范围。22区的范围应按超出21区3m及二级释放源周围3m的距离确定。 当粉尘的扩散受到实体结构的限制时，实体结构的表面可作为该区域的边界。 可结合同类企业相似厂房的实践经验和实际的因素将整个厂房化为22区。 可划为非爆炸危险区域 装有良好除尘效果的除尘装置，当该除尘装置停车时，工艺机组能联锁停车。 设有爆炸性粉尘环境服务，并用墙隔绝的送风机室，其通向爆炸性粉尘环境的风道设有能防止爆炸性粉尘混合物侵入的安全装置。 区域内使用爆炸性粉尘的量不大，且在排风柜内或风罩下进行操作。 表4 爆炸性环境电气线路的技术要求 区域 划分 电气设备保护级别（EPL） 电缆配线技术要求 电压为1000v以下的钢管配线 电缆敷设或内敷设配线 的最小截面 移动 电缆 钢管配线用绝缘导线 的最小截面 管子连接要求 电力 照明 控制 电力 照明 控制 20区 Da 铜芯2.5mm2及以上 铜芯2.5mm2及以上 铜芯1.0mm2及以上 重型 铜芯2.5mm2及以上 铜芯2.5mm2及以上 铜芯2.5mm2及以上 钢管螺纹旋合不应少于5扣 21区 Da或Db 铜芯2.5mm2及以上 铜芯2.5mm2及以上 铜芯1.0mm2及以上 重型 铜芯2.5mm2及以上 铜芯2.5mm2及以上 铜芯2.5mm2及以上 钢管螺纹旋合不应少于5扣 22区 Da、Db或Dc 铜芯1.5mm2及以上，铝芯16mm2及以上 铜,1.5mm2及以上 铜芯1.0mm2及以上 中型 铜芯2.5mm2及以上 铜芯1.5mm2及以上 铜芯1.5mm2及以上 钢管螺纹旋合不应少于5扣 - 122 - 表5 电气设备保护级别（EPL）与电气设备防爆结构的关系 设备保护级别（EPL） 电气设备防爆结构 防爆形式 Da 本质安全型 “iD” 浇封型 “mD” 外壳保护型 “tD” Db 本质安全型 “iD” 浇封型 “mD” 外壳保护型 “tD” 正压型 “pD” Dc 本质安全型 “iD” 浇封型 “mD” 外壳保护型 “tD” 正压型 “pD” 三、工贸行业重点可燃性粉尘目录（2015版） 序号 名称 中位径 （μm） 爆炸下限 （g/m3） 最小点火能 （mJ） 最大爆炸压力 （MPa） 爆炸指数 （MPa·m/s） 粉尘云引燃 温度（℃） 粉尘层引燃 温度（℃） 爆炸危险性级别 一、金属制品加工 1 镁粉 6 25 <2 1 35.9 480 >450 高 2 铝粉 23 60 29 1.24 62 560 >450 高 3 铝铁合金粉 23 1.06 19.3 820 >450 高 4 钙铝合金粉 22 1.12 42 600 >450 高 5 铜硅合金粉 24 250 1 13.4 690 305 高 6 硅粉 21 125 250 1.08 13.5 >850 >450 高 7 锌粉 31 400 >1000 0.81 3.4 510 >400 较高 8 钛粉 375 290 较高 9 镁合金粉 21 35 0.99 26.7 560 >450 较高 10 硅铁合金粉 17 210 0.94 16.9 670 >450 较高 二、农副产品加工 11 玉米淀粉 15 60 1.01 16.9 460 435 高 12 大米淀粉 18 90 1 19 530 420 高 13 小麦淀粉 27 1 13.5 520 >450 高 14 果糖粉 150 60 <1 0.9 10.2 430 熔化 高 15 果胶酶粉 34 60 180 1.06 17.7 510 >450 高 16 土豆淀粉 33 60 0.86 9.1 530 570 较高 17 小麦粉 56 60 400 0.74 4.2 470 >450 较高 18 大豆粉 28 0.9 11.7 500 450 较高 19 大米粉 <63 60 0.74 5.7 360 较高 20 奶粉 235 60 80 0.82 7.5 450 320 较高 21 乳糖粉 34 60 54 0.76 3.5 450 >450 较高 22 饲料 76 60 250 0.67 2.8 450 350 较高 23 鱼骨粉 320 125 0.7 3.5 530 较高 24 血粉 46 60 0.86 11.5 650 >450 较高 25 烟叶粉尘 49 0.48 1.2 470 280 一般 三、木制品/纸制品加工 26 木粉 62 7 1.05 19.2 480 310 高 27 纸浆粉 45 60 1 9.2 520 410 高 四、纺织品加工 28 聚酯纤维 9 1.05 16.2 高 29 甲基纤维 37 30 29 1.01 20.9 410 450 高 30 亚麻 300 0.6 1.7 440 230 较高 31 棉花 44 100 0.72 2.4 560 350 较高 五、橡胶和塑料制品加工 32 树脂粉 57 60 1.05 17.2 470 >450 高 33 橡胶粉 80 30 13 0.85 13.8 500 230 较高 六、冶金/有色/建材行业煤粉制备 34 褐煤粉尘 32 60 1 15.1 380 225 高 35 褐煤/无烟煤(80:20)粉尘 40 60 >4000 0.86 10.8 440 230 较高 七、其他 36 硫磺 20 30 3 0.68 15.1 280 高 37 过氧化物 24 250 1.12 7.3 >850 380 高 38 染料 <10 60 1.1 28.8 480 熔化 高 39 静电粉末涂料 17.3 70 3.5 0.65 8.6 480 >400 高 40 调色剂 23 60 8 0.88 14.5 530 熔化 高 41 萘 95 15 <1 0.85 17.8 660 >450 高 42 弱防腐剂 <15 1 31 高 43 硬脂酸铅 15 60 3 0.91 11.1 600 >450 高 44 硬脂酸钙 <10 30 16 0.92 9.9 580 >450 较高 45 乳化剂 71 30 17 0.96 16.7 430 390 较高 注：“其他”类中所列粉尘主要为工贸行业企业生产过程中，使用的辅助原料、添加剂等，需结合工艺特点、用量大小等情况，综合评估爆炸风险。 四、金属制品加工和金属粉加工企业粉尘防爆安全检查表 基 本 信 息 企业名称 负责人 联系电话 单位地址 联系人 联系电话 安全机构 安全管理人数 企业人数 粉尘类型 铝（合金）粉□、镁（合金）粉□、锆粉□、钴粉□、钽粉□、锌粉
