GB∕T 26557-2021 吊笼有垂直导向的人货两用施工升降机.pdf

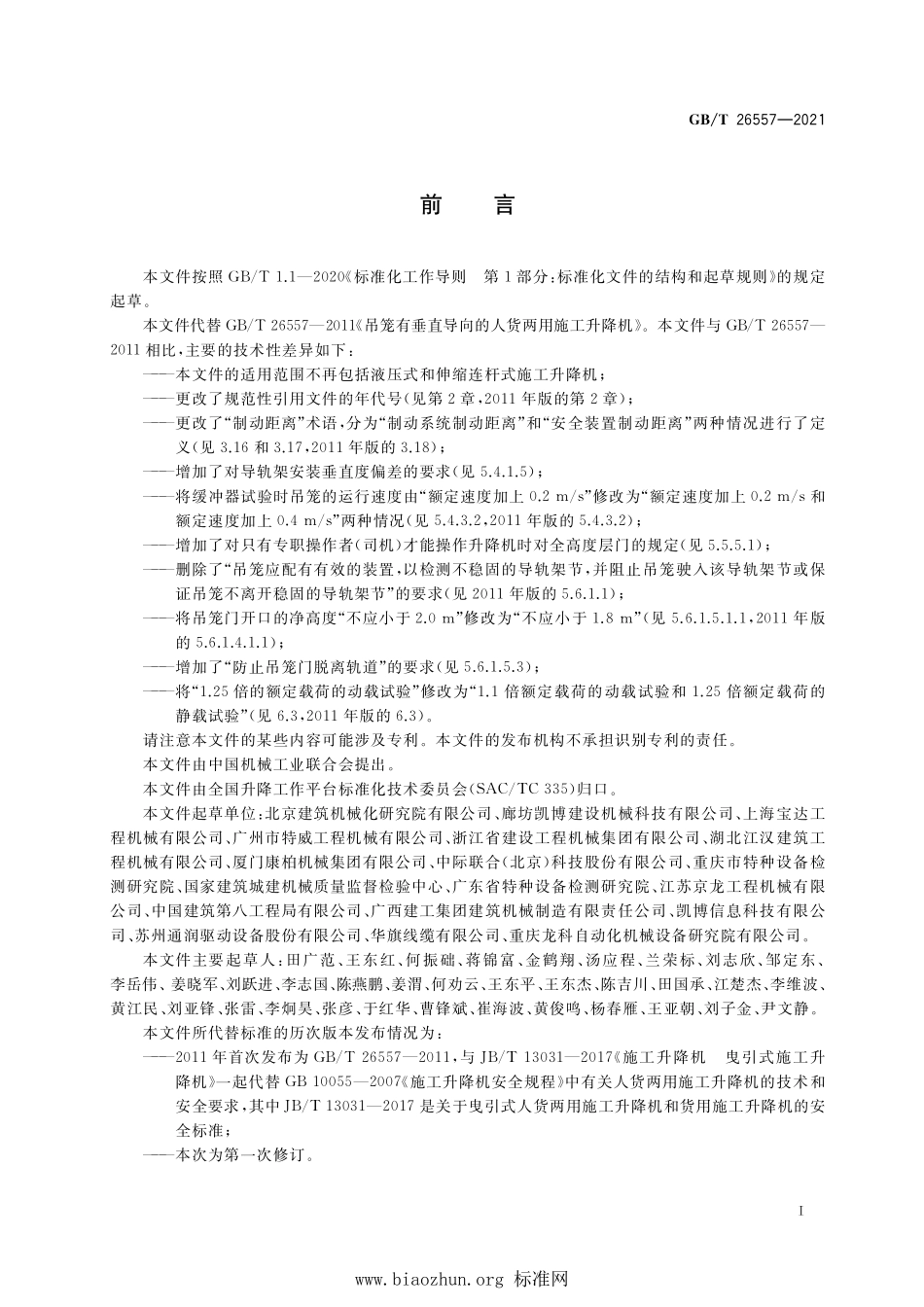

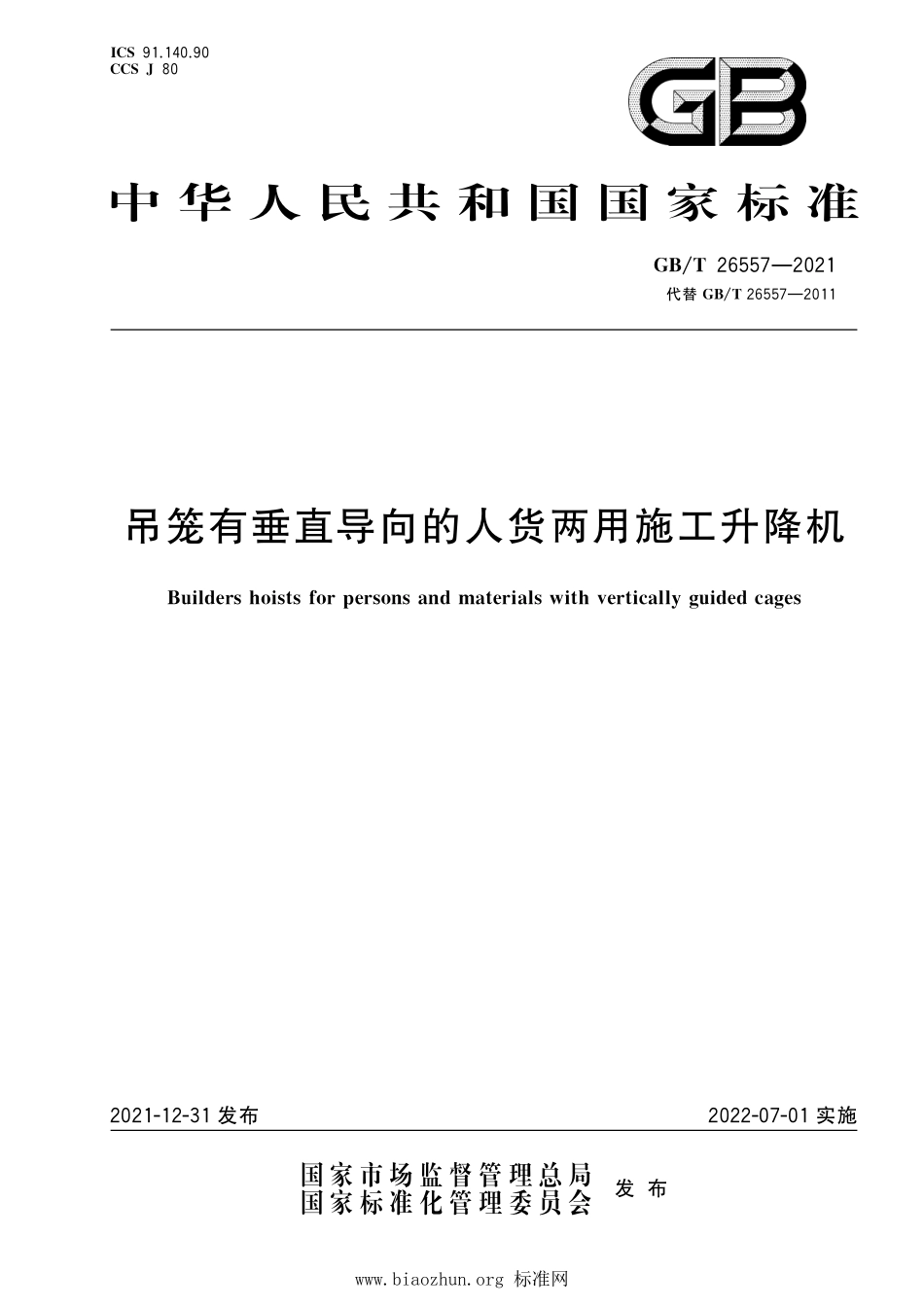

书 书 书犐 犆犛 犆犆犛犑 中 华 人 民 共 和 国 国 家 标 准犌犅犜 代替犌犅犜 吊笼有垂直导向的人货两用施工升降机犅狌 犻 犾 犱 犲 狉 狊犺 狅 犻 狊 狋 狊犳 狅 狉狆 犲 狉 狊 狅 狀 狊犪 狀 犱犿犪 狋 犲 狉 犻 犪 犾 狊狑 犻 狋 犺狏 犲 狉 狋 犻 犮 犪 犾 犾 狔犵 狌 犻 犱 犲 犱犮 犪 犵 犲 狊 发布 实施国 家 市 场 监 督 管 理 总 局国 家 标 准 化 管 理 委 员 会发 布www.biaozhun.org 标准网目次前言范围规范性引用文件术语和定义危险列表安全要求和或措施验证 使用信息 附录（规范性）电气安全装置 参考文献 犌犅犜 www.biaozhun.org 标准网前言本文件按照 标准化工作导则第部分：标准化文件的结构和起草规则的规定起草。本文件代替 吊笼有垂直导向的人货两用施工升降机。本文件与 相比，主要的技术性差异如下：本文件的适用范围不再包括液压式和伸缩连杆式施工升降机；更改了规范性引用文件的年代号（见第章，年版的第章）；更改了“制动距离”术语，分为“制动系统制动距离”和“安全装置制动距离”两种情况进行了定义（见 和 ，年版的 ）；增加了对导轨架安装垂直度偏差的要求（见 ）；将缓冲器试验时吊笼的运行速度由“额定速度加上”修改为“额定速度加上 和额定速度加上”两种情况（见 ，年版的 ）；增加了对只有专职操作者（司机）才能操作升降机时对全高度层门的规定（见 ）；删除了“吊笼应配有有效的装置，以检测不稳固的导轨架节，并阻止吊笼驶入该导轨架节或保证吊笼不离开稳固的导轨架节”的要求（见 年版的 ）；将吊笼门开口的净高度“不应小于”修改为“不应小于”（见 ，年版的 ）；增加了“防止吊笼门脱离轨道”的要求（见 ）；将“倍的额定载荷的动载试验”修改为“倍额定载荷的动载试验和 倍额定载荷的静载试验”（见，年版的）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国升降工作平台标准化技术委员会（）归口。本文件起草单位：北京建筑机械化研究院有限公司、廊坊凯博建设机械科技有限公司、上海宝达工程机械有限公司、广州市特威工程机械有限公司、浙江省建设工程机械集团有限公司、湖北江汉建筑工程机械有限公司、厦门康柏机械集团有限公司、中际联合（北京）科技股份有限公司、重庆市特种设备检测研究院、国家建筑城建机械质量监督检验中心、广东省特种设备检测研究院、江苏京龙工程机械有限公司、中国建筑第八工程局有限公司、广西建工集团建筑机械制造有限责任公司、凯博信息科技有限公司、苏州通润驱动设备股份有限公司、华旗线缆有限公司、重庆龙科自动化机械设备研究院有限公司。本文件主要起草人：田广范、王东红、何振础、蒋锦富、金鹤翔、汤应程、兰荣标、刘志欣、邹定东、李岳伟、姜晓军、刘跃进、李志国、陈燕鹏、姜渭、何劝云、王东平、王东杰、陈吉川、田国承、江楚杰、李维波、黄江民、刘亚锋、张雷、李炯昊、张彦、于红华、曹锋斌、崔海波、黄俊鸣、杨春雁、王亚朝、刘子金、尹文静。本文件所代替标准的历次版本发布情况为：年首次发布为 ，与 施工升降机曳引式施工升降机一起代替 施工升降机安全规程中有关人货两用施工升降机的技术和安全要求，其中 是关于曳引式人货两用施工升降机和货用施工升降机的安全标准；本次为第一次修订。犌犅犜 www.biaozhun.org 标准网吊笼有垂直导向的人货两用施工升降机范围本文件规定了非曳引式人货两用施工升降机设计、制造、安装、使用、维护检查的安全要求。本文件适用于预定由允许进入建设施工工地的人员使用的、动力驱动的、临时安装的、带有服务于各层站的吊笼并具有下列特征的施工升降机（以下简称“升降机”）：可运载人员或者人员和货物；吊笼有导向装置；吊笼垂直运行或沿着与垂直方向夹角最大不超过 的导轨运行；吊笼由卷筒驱动的钢丝绳悬挂或由齿轮齿条支持；导轨架架设时，需要或不需要其他独立结构物的支撑。本文件不适用于：曳引式施工升降机（见 ）；货用施工升降机（见 、）；电梯（见 、和 ）；由起重机械悬挂的工作吊笼；叉车货叉承载的工作平台；移动式升降工作平台（见 ）和导架爬升式工作平台（见 ）；升降平台（见 ）；简易升降机（见 ）缆索车；专为军事用途设计的升降机；矿井升降机；舞台用升降设备；带液压驱动制动系统和液压安全装置的升降机；特殊用途升降机；本文件实施日期之前生产的人货两用施工升降机。本文件识别了此类设备在其寿命的各个阶段存在的危险，并描述了在按制造商的预定进行使用时消除或减小这些危险的方法（见第章）。本文件未规定对下列情况的附加要求：恶劣状况（例如恶劣气候、强磁场）下的行动；防雷击；按特殊规则（如潜在爆炸性环境规则）采取的行动；电磁兼容性（发射、抗扰度）；可能导致危险情况的载荷（例如熔融的金属、酸碱物质、辐射材料、易碎物品）的运送；内燃机的使用；遥控器的使用；制造过程中发生的危险；流动性（如转移场地）产生的危险；犌犅犜 www.biaozhun.org 标准网 架设在公共道路上引发的危险；地震。本文件涉及了升降机的安装。包括底架和底部防护围栏，但不包括任何混凝土、碎石、木材或其他基础设施的设计。包括附墙架的设计，但不包括锚固到支撑结构的锚定螺栓的设计。包括层门及其结构，但不包括锚固到支撑结构的任何锚定螺栓的设计。规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。安全色 安全标志及其使用导则 直齿轮和斜齿轮承载能力计算第部分：基本原理、概述及通用影响系数 直齿轮和斜齿轮承载能力计算第部分：齿面接触强度（点蚀）计算 直齿轮和斜齿轮承载能力计算第部分：轮齿弯曲强度计算 直齿轮和斜齿轮承载能力计算第部分：材料的强度和质量 起重机设计规范 外壳防护等级（代码）机械电气安全机械电气设备第部分：通用技术条件 起重机钢丝绳保养、维护、检验和报废 电梯制造与安装安全规范第部分：乘客电梯和载货电梯 电梯制造与安装安全规范第部分：电梯部件的设计原则、计算和检验 机械安全防护装置固定式和活动式防护装置的设计与制造一般要求 机械安全防止人体部位挤压的最小间距 塔式起重机设计规范 低压开关设备和控制设备第 部分：接触器和电动机起动器机电式接触器和电动机起动器（含电动机保护器）低压开关设备和控制设备第 部分：控制电路电器和开关元件机电式控制电路电器 声学机器和设备噪声发射值的标示和验证 机械安全设计通则风险评估与风险减小 机械安全急停功能设计原则 声学机器和设备发射的噪声在一个反射面上方可忽略环境修正的近似自由场测定工作位置和其他指定位置的发射声压级 机械安全与防护装置相关的联锁装置设计和选择原则 机械安全防止意外启动 钢丝绳通用技术条件 机械安全防止上下肢触及危险区的安全距离 声学低噪声机器和设备设计实施建议第部分：规划 显示器和控制致动器设计的人类工效学要求第部分：人与显示器和控制致动器的相互作用（：）犌犅犜 www.biaozhun.org 标准网术语和定义 界定的以及下列术语和定义适用于本文件。施工升降机犫 狌 犻 犾 犱 犲 狉 狊犺 狅 犻 狊 狋带有有导向的平台、吊笼或其他运载装置，服务于建设施工工地各层站的临时安装的升降机械。额定载荷狉 犪 狋 犲 犱犾 狅 犪 犱额定载重量升降机设计确定的工作状态下吊笼运载的最大载荷。额定速度狉 犪 狋 犲 犱狊 狆 犲 犲 犱升降机设计确定的吊笼速度。钢丝绳式升降机狑 犻 狉 犲狉 狅 狆 犲犺 狅 犻 狊 狋采用钢丝绳作为载荷悬挂系统的升降机。强制式传动系统狆 狅 狊 犻 狋 犻 狏 犲犱 狉 犻 狏 犲不通过摩擦力来传递驱动力的传动系统。齿轮齿条式升降机狉 犪 犮 犽犪 狀 犱狆 犻 狀 犻 狅 狀犺 狅 犻 狊 狋采用齿轮齿条作为载荷悬挂系统的升降机。底架犫 犪 狊 犲犳 狉 犪犿犲用来支承和安装升降机其他所有组成部分的升降机最下部的结构件。导轨犵 狌 犻 犱 犲 狊确定吊笼或对重（有对重时）运行路线的刚性元件。导轨架犿犪 狊 狋支撑和引导吊笼、对重（有对重时）的结构件。导轨架节犿犪 狊 狋狊 犲 犮 狋 犻 狅 狀标准节组成导轨架的不可再分割的结构件。附墙架犿犪 狊 狋狋 犻 犲附着架连接导轨架和建筑物或其他固定结构物，为导轨架提供侧向支撑的结构件。升降通道犺 狅 犻 狊 狋 狑犪 狔吊笼及其载荷运行的全部空间。犌犅犜 www.biaozhun.org 标准网 对重通道犮 狅 狌 狀 狋 犲 狉 狑 犲 犻 犵 犺 狋狑犪 狔对重运行的全部空间。吊笼犮 犪 犵 犲有底板、围壁、门和顶的运载装置。对重犮 狅 狌 狀 狋 犲 狉 狑 犲 犻 犵 犺 狋平衡重用于平衡其他重量的重物。注：本文件中的“对重”，专指对吊笼起平衡作用的重物。制动系统制动距离狊 狋 狅 狆 狆 犻 狀 犵犱 犻 狊 狋 犪 狀 犮 犲狅 犳犫 狉 犪 犽 犲狊 狔 狊 狋 犲犿；犫 狉 犪 犽 犻 狀 犵犱 犻 狊 狋 犪 狀 犮 犲狅 犳犫 狉 犪 犽 犲狊 狔 狊 狋 犲犿从控制或安全电路断开到吊笼完全停止运动，吊笼移动的距离。安全装置制动距离狊 狋 狅 狆 狆 犻 狀 犵犱 犻 狊 狋 犪 狀 犮 犲狅 犳狊 犪 犳 犲 狋 狔犱 犲 狏 犻 犮 犲；犫 狉 犪 犽 犻 狀 犵犱 犻 狊 狋 犪 狀 犮 犲狅 犳犫狊 犪 犳 犲 狋 狔犱 犲 狏 犻 犮 犲从防坠安全装置或超速安全装置开始动作到吊笼完全停止运动，吊笼移动的距离。超速安全装置狅 狏 犲 狉 狊 狆 犲 犲 犱狊 犪 犳 犲 狋 狔犱 犲 狏 犻 犮 犲使超速的吊笼或对重停止并保持停止状态的机械式装置。松绳狊 犾 犪 犮 犽狉 狅 狆 犲张紧的钢丝绳因外部载荷消除而处于的状态。钢丝绳末端连接狑 犻 狉 犲狉 狅 狆 犲狋 犲 狉犿 犻 狀 犪 狋 犻 狅 狀钢丝绳末端连接或固定所采用的方法和绳具。层站犾 犪 狀 犱 犻 狀 犵建筑物或其他固定结构物上供人货出入吊笼的地点。安全距离狊 犪 犳 犲 狋 狔犱 犻 狊 狋 犪 狀 犮 犲升降机上任一运动件与任一通道点之间允许的最小距离。护栏犵 狌 犪 狉 犱狉 犪 犻 犾除门之外，防止人员坠落或触及危险区域的固定式装置。正常运行狀 狅 狉犿犪 犾狅 狆 犲 狉 犪 狋 犻 狅 狀正常工作升降机处于为运送载荷而使用的通常工作状态，但不包括维护检查、安装、拆卸等工况。工作状态犻 狀狊 犲 狉 狏 犻 犮 犲升降机处于使用中的状态，无论吊笼在何位置、有无载荷、移动或静止。犌犅犜 www.biaozhun.org 标准网 非工作状态狅 狌 狋狅 犳狊 犲 狉 狏 犻 犮 犲已安装就位的升降机，其吊笼无载荷且处于受风影响最小的位置（通常但非一定处于地面）。专业人员犮 狅犿狆 犲 狋 犲 狀 狋狆 犲 狉 狊 狅 狀为执行所需的工作程序而受过适当培训和必要指导，具有充分的知识和实践经验的指定人员。危险列表下面的危险列表是根据 确定的。为针对每一情况限制风险或减少危险，表、表和表列出了已识别的危险和有相应要求的条款号。本文件不适用的危险或未提出要求的不重要危险，在相应条款处用“不适用”表示。表升降机设计和制造的相关危险编号危险相应条款机械危险 挤压 、剪切、切割或切断、缠绕 、卷入或陷入 、冲击 、刺伤或刺穿不适用 摩擦或磨损 、高压液体喷射不适用 零部件飞出 稳定性丧失、滑倒、绊倒和坠落、电气危险 触电 、静电现象不适用 热辐射不适用 外部影响 、热危险 烧伤和烫伤不适用 危害健康的效应不适用噪声危险 听力丧失 、犌犅犜 www.biaozhun.org 标准网表升降机设计和制造的相关危险（续）编号危险相应条款 干扰通话 、振动危险不适用辐射危险 电弧不适用 激光不适用 离子辐射源不适用 高频电磁场的使用不适用机器处理、使用或排出的材料或物质引起的危险 接触或吸入有毒的液体、气体、雾、烟和粉尘不
