GB∕T 13627-2021 核电厂事故监测仪表准则.pdf

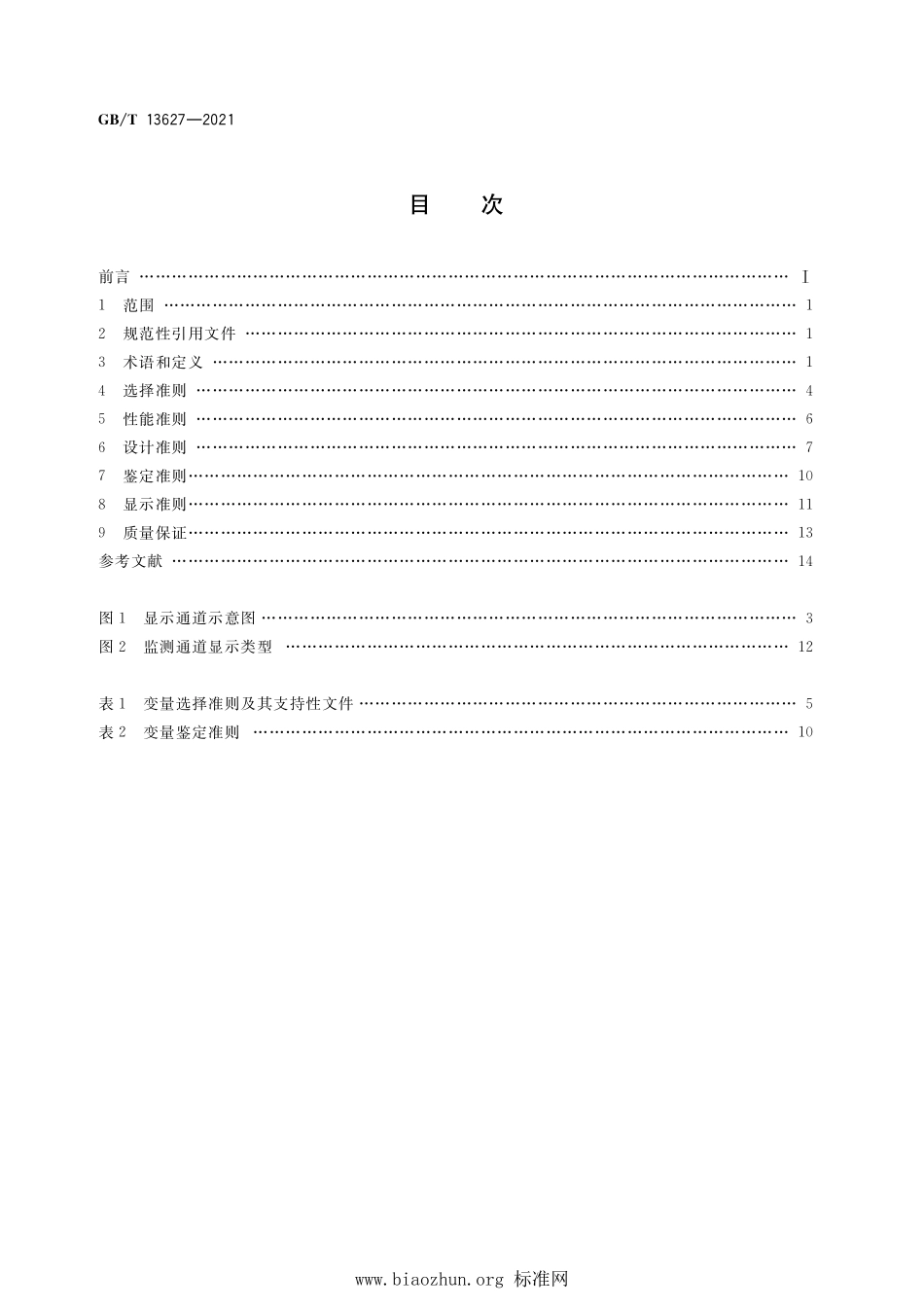

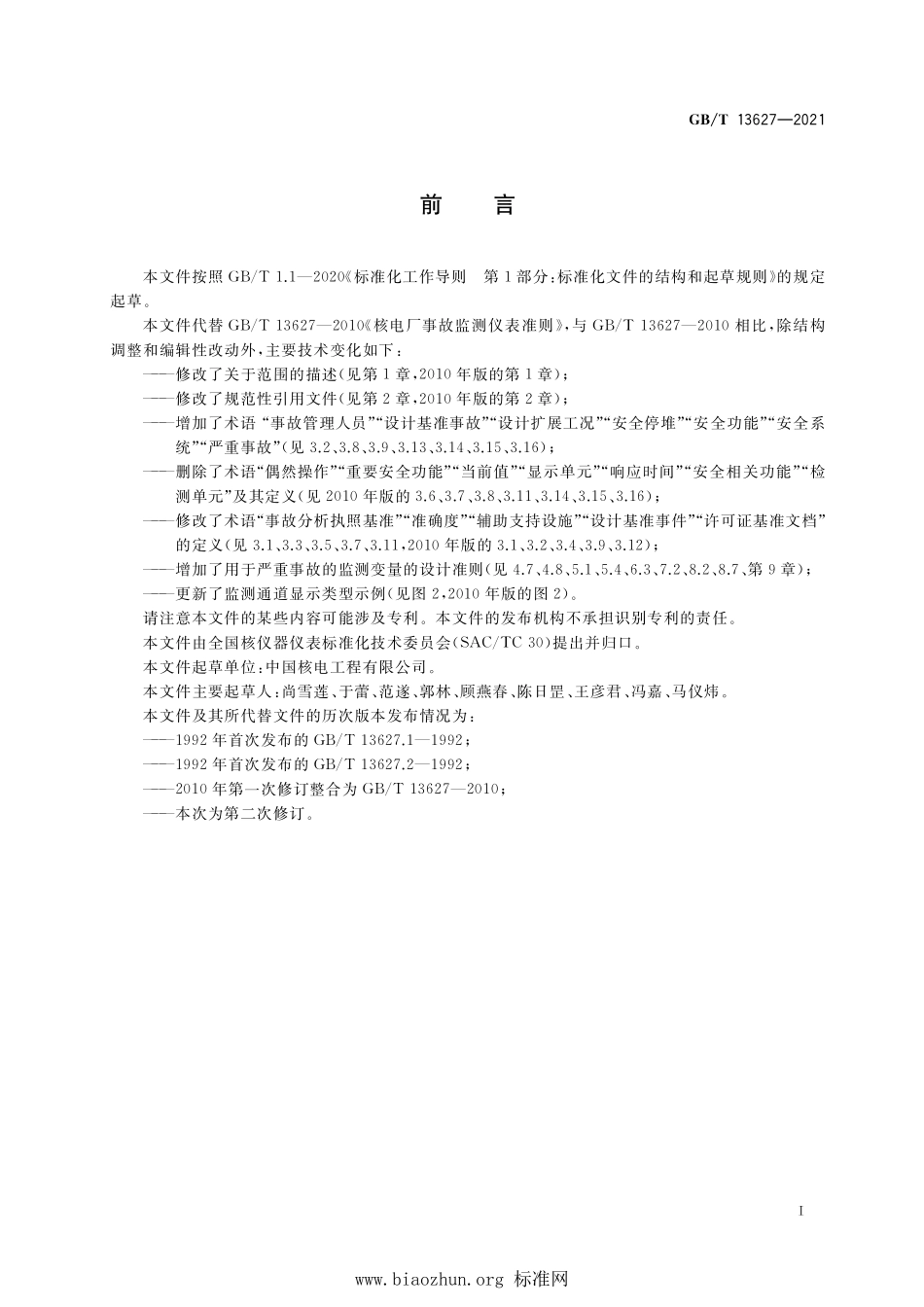

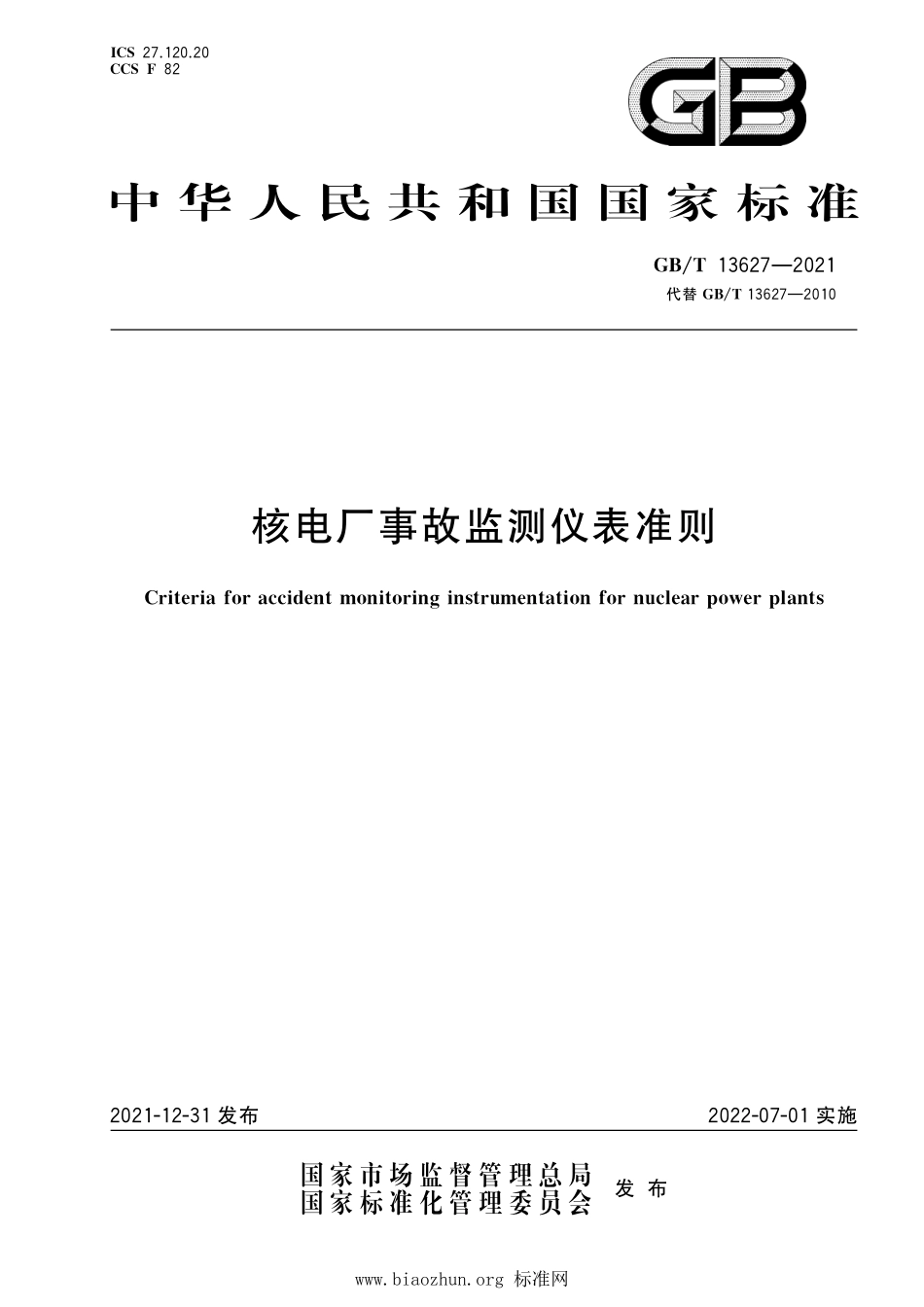

书 书 书犐 犆犛 犆犆犛犉 中 华 人 民 共 和 国 国 家 标 准犌犅犜 代替犌犅犜 核电厂事故监测仪表准则犆 狉 犻 狋 犲 狉 犻 犪犳 狅 狉犪 犮 犮 犻 犱 犲 狀 狋犿狅 狀 犻 狋 狅 狉 犻 狀 犵犻 狀 狊 狋 狉 狌犿犲 狀 狋 犪 狋 犻 狅 狀犳 狅 狉狀 狌 犮 犾 犲 犪 狉狆 狅狑犲 狉狆 犾 犪 狀 狋 狊 发布 实施国 家 市 场 监 督 管 理 总 局国 家 标 准 化 管 理 委 员 会发 布www.biaozhun.org 标准网目次前言范围规范性引用文件术语和定义选择准则性能准则设计准则鉴定准则 显示准则 质量保证 参考文献 图显示通道示意图图监测通道显示类型 表变量选择准则及其支持性文件表变量鉴定准则 犌犅犜 www.biaozhun.org 标准网前言本文件按照 标准化工作导则第部分：标准化文件的结构和起草规则的规定起草。本文件代替 核电厂事故监测仪表准则，与 相比，除结构调整和编辑性改动外，主要技术变化如下：修改了关于范围的描述（见第章，年版的第章）；修改了规范性引用文件（见第章，年版的第章）；增加了术语“事故管理人员”“设计基准事故”“设计扩展工况”“安全停堆”“安全功能”“安全系统”“严重事故”（见、）；删除了术语“偶然操作”“重要安全功能”“当前值”“显示单元”“响应时间”“安全相关功能”“检测单元”及其定义（见 年版的、）；修改了术语“事故分析执照基准”“准确度”“辅助支持设施”“设计基准事件”“许可证基准文档”的定义（见、，年版的、）；增加了用于严重事故的监测变量的设计准则（见、第章）；更新了监测通道显示类型示例（见图，年版的图）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国核仪器仪表标准化技术委员会（）提出并归口。本文件起草单位：中国核电工程有限公司。本文件主要起草人：尚雪莲、于蕾、范遂、郭林、顾燕春、陈日罡、王彦君、冯嘉、马仪炜。本文件及其所代替文件的历次版本发布情况为：年首次发布的 ；年首次发布的 ；年第一次修订整合为 ；本次为第二次修订。犌犅犜 www.biaozhun.org 标准网核电厂事故监测仪表准则范围本文件规定了核电厂对预计运行事件、设计基准事故和严重事故的监测变量的选择以及对事故监测仪表的设计、性能、鉴定和显示准则，同时为便携式仪表的使用提供指导。本文件适用于新建核电厂的设计以及在役核电厂的设计改造。本文件适用于进行下列操作期间所使用的事故监测仪表的功能和设计：按要求为事故缓解进行的计划操作；评估电厂工况和安全系统性能，以及为电厂响应异常事件所做的决策；事故达到和保持安全停堆的操作。本文件不适用于以下情况：仅用于历史记录或维护目的的事故监测仪表；在事故工况下可能使用的其他仪表；不属于严重事故的其他设计扩展工况监测仪表。规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。核电厂安全系统的可靠性分析要求 核电厂安全系统可靠性分析一般原则 核电厂安全级电气设备鉴定 核电厂安全级电力系统准则 核电厂安全系统第部分：设计准则 核电厂安全级电气设备和电路独立性准则 核电厂安全级电气设备抗震鉴定 单一故障准则应用于核电厂安全系统 核电厂安全系统中数字计算机的适用准则 核电厂安全重要仪表和控制系统执行类功能的计算机软件 人因工程在核电厂系统、设备和设施中的应用 核电厂安全系统仪表触发整定值的确定和保持术语和定义下列术语和定义适用于本文件。事故分析许可基准犪 犮 犮 犻 犱 犲 狀 狋犪 狀 犪 犾 狔 狊 犻 狊犾 犻 犮 犲 狀 狊 犻 狀 犵犫 犪 狊 犻 狊许可证申请文件的一部分，描述了预计运行事件以及设计基准事故中，核电厂的热工水力响应以及犌犅犜 www.biaozhun.org 标准网安全系统的后续响应。事故管理人员犪 犮 犮 犻 犱 犲 狀 狋犿犪 狀 犪 犵 犲犿犲 狀 狋狆 犲 狉 狊 狅 狀 狀 犲 犾经授权在事故期间发布命令和控制决策的人员。准确度犪 犮 犮 狌 狉 犪 犮 狔仪器仪表的测量值与被测量（约定）真值的一致程度。来源：，预计运行事件犪 狀 狋 犻 犮 犻 狆 犪 狋 犲 犱狅 狆 犲 狉 犪 狋 犻 狅 狀 犪 犾狅 犮 犮 狌 狉 狉 犲 狀 犮 犲在核电厂运行寿期内预计至少发生一次的偏离正常运行的各种运行过程；由于设计中已采取相应措施，这类事件不至于引起安全重要物项的严重损坏，也不至于导致事故工况。来源：辅助支持设施犪 狌 狓 犻 犾 犻 犪 狉 狔狊 狌 狆 狆 狅 狉 狋 犻 狀 犵犳 犲 犪 狋 狌 狉 犲 狊为安全系统完成其安全功能提供服务（如冷却、润滑和动力）的系统或设备。来源：，共因故障犮 狅犿犿狅 狀犮 犪 狌 狊 犲犳 犪 犻 犾 狌 狉 犲由特定的单一事件或起因导致两个或多个构筑物、系统或部件失效的故障。来源：设计基准事件犱 犲 狊 犻 犵 狀犫 犪 狊 犻 狊犲 狏 犲 狀 狋在设计中应用的假想事件，以便确定构筑物、系统和设备的可接受的性能要求。来源：，设计基准事故犱 犲 狊 犻 犵 狀犫 犪 狊 犻 狊犪 犮 犮 犻 犱 犲 狀 狋导致核电厂事故工况的假设事故，这些事故的放射性物质释放在可接受限值以内，该核电厂是按确定的设计准则和保守的方法来设计的。来源：设计扩展工况犱 犲 狊 犻 犵 狀犲 狓 狋 犲 狀 狊 犻 狅 狀犮 狅 狀 犱 犻 狋 犻 狅 狀 狊不在设计基准事故考虑范围的事故工况，在设计过程中按最佳估算方法加以考虑，并且该事故工况的放射性物质释放在可接受限值以内。注：设计扩展工况包括没有造成堆芯明显损伤的工况和堆芯熔化（严重事故）工况。来源：显示通道犱 犻 狊 狆 犾 犪 狔犮 犺 犪 狀 狀 犲 犾由电气和或机械的部件或模块所构成的从过程变量测量到显示装置的配置，以检测、处理和显示核电厂工况（见图）。犌犅犜 www.biaozhun.org 标准网图显示通道示意图 许可证基准文档犾 犻 犮 犲 狀 狊 犻 狀 犵犫 犪 狊 犻 狊犱 狅 犮 狌犿犲 狀 狋 犪 狋 犻 狅 狀适用于一个特定核电厂的一系列监管要求，和许可证申请者对需遵照和适用的监管要求范围内运行的书面承诺，以及有效的文档化的电厂特定许可证基准（包括在许可证有效期内的所有修改和附加的承诺）。注：许可证基准文档可能包括：最新版的安全分析报告；国家核安全主管部门对核电厂运行许可证申请的评价报告；运行许可证；监管部门和许可证申请者之间的函件，函件包括许可证获取需求，或者核电厂的设计或运行中的承诺，或者标准核电厂设计。精密度狆 狉 犲 犮 犻 狊 犻 狅 狀在规定条件下获得的各个独立测量值之间的一致程度，即测量结果的重复性和再现性。安全停堆狊 犪 犳 犲狊 犺 狌 狋 犱 狅狑狀将核电厂带到许可证基准文档中规定的可控稳定的停堆工况。安全功能狊 犪 犳 犲 狋 狔犳 狌 狀 犮 狋 犻 狅 狀为了保证设施或活动能够预防和缓解核电厂正常运行、预计运行瞬态和事故工况下的放射性后果，保证安全而必须达到的特定目的。来源：安全系统狊 犪 犳 犲 狋 狔狊 狔 狊 狋 犲犿安全上重要的系统，用于保证反应堆安全停堆、从堆芯排出余热或限制预计运行事件和设计基准事故的后果。来源：严重事故狊 犲 狏 犲 狉 犲犪 犮 犮 犻 犱 犲 狀 狋严重性超过设计基准事故并造成堆芯明显恶化的事故工况。来源：犌犅犜 www.biaozhun.org 标准网选择准则 总体说明本章给出了确定核电厂事故监测变量的具体准则。中分别给出了、六类变量选择准则，并在表中进行了总结和汇总。若某个变量符合多个类型的选择准则，那么其应满足所有选定变量类型的要求。犃类变量类变量为运行人员提供基本信息，以便：）运行人员在无自动控制的情况下能够采取在事故分析许可基准中假定为使安全系统能够完成安全功能所需的特定的计划手动控制操作；）运行人员在无自动控制的情况下，为缓解事故分析许可证基准中假定的预计运行事件的后果，所采取的特定的计划手动控制操作。类变量为设计基准事件期间需要手动操作直接完成的特定安全功能提供了必不可少的信息。这些变量是实施电厂特定的事故处理导则、电厂特定的事故处理规程或电厂异常运行规程所必需的部分。犅类变量类变量为事故管理人员提供了评定电厂安全功能的基本信息。这些变量用于完成或维持下述功能：反应性控制；堆芯冷却；反应堆冷却剂系统完整性；安全壳完整性（包括放射性流出物控制）。除上述安全功能外，在事故处理导则和事故处理规程中规定的所有电厂安全功能也应包括在内。类变量是为执行电厂功能恢复的事故处理导则、电厂特定的事故处理规程和电厂关键安全功能状态树所必需的。犆类变量类变量为事故管理人员提供显示裂变产物三重屏障（如：燃料包壳、反应堆冷却剂系统压力边界和安全壳压力边界）可能破损或实际发生的破损的基本信息。类变量最直接地指示裂变产物三重屏障完整性，并具有超正常运行范围监测能力的最小变量集。犇类变量 类变量是为事故管理人员提供基本信息，并在规程和许可证基准文档中规定用于执行下述功能的变量：）指示为缓解设计基准事件所需的安全系统及辅助支持设施的性能；）指示为实现并保持安全停堆状态所需的其他系统及辅助支持设施的性能；）验证安全系统状态。类变量应基于电厂事故分析许可基准，并为完成下列规程（当适用于电厂设计时）而设置：）特定事件的事故处理导则或电厂特定的事故处理规程；）电厂功能恢复的事故处理导则或电厂特定的事故处理规程；犌犅犜 www.biaozhun.org 标准网）电厂异常运行规程。犈类变量类变量是为事故管理人员提供基本信息的变量，用于确定放射性物质的释放量并对此类释放量进行连续评估。类变量的选择应包括但不限于：）监测通过确定的路径（如二次侧安全阀）释放的放射性物质水平；）监测环境条件（如风速、风向和大气温度），以确定通过该路径释放的放射性物质对环境的影响；）监测电厂周边辐射和放射性水平；）监测控制室和选定的电厂恢复时可能需要进入的区域的辐射和放射性水平。犉类变量类变量为事故管理人员提供基本信息，用于指示燃料破损，以及燃料破损的影响。类变量是一组最小变量集，它提供了执行严重事故管理导则所需的最直接指示的变量，和或缓解电厂严重事故分析中假设的事故所需的变量。选择准则文档应建立与电厂运行许可证基准文档保持一致的事故监测变量的选择基准文档，并对其进行维护更新。表变量选择准则及其支持性文件章条号变量选择原则支持性文件 类变量：用于实现无自动控制的安全功能而进行的有计划的手动控制操作。用于在无自动控制的情况下能够采取为缓解预计运行事件所需的特定的计划手动控制操作 事故分析许可基准中的事故分析；电厂事故处理导则或事故处理规程；电厂异常运行规程 类变量：用于评估实现或保持电厂安全功能的过程 电厂功能恢复的事故处理导则；电厂的事故处理规程；电厂关键安全功能状态树 类变量：用于指示裂变产物屏障可能的破损；用于指示已发生的裂变产物屏障的破损 事故分析许可基准中的事故分析；裂变产物屏障的设计基准文件；电厂事故处理导则或电厂事故处理规程 类变量：用于指示安全系统的性能；用于指示所需的辅助支持设施的性能；用于指示为实现和保持安全停堆工况所需其他系统的性能；用于验证安全系统的状态 事故分析许可基准中的事故分析；特定事件的事故处理导则或电厂特定的事故处理规程；电厂功能恢复的事故处理导则或电厂特定的事故处理规程；电厂异常运行规程犌犅犜 www.biaozhun.org 标准网表变量选择准则及其支持性文件（续）章条号变量选择原则支持性文件 类变量：用于监测通过特定路径释放的放射性物质数量；用于监测环境条件以判定通过电厂识别的路径释放的放射性物质对环境的影响；监测电厂周边辐射和放射性水平；监测控制室和选定的电厂恢复时可达区域的辐射和放射性水平 确定通过电厂特定路径释放的放射性的规程；确定放射性物质释放影响的规程；确定电厂可居留性的
