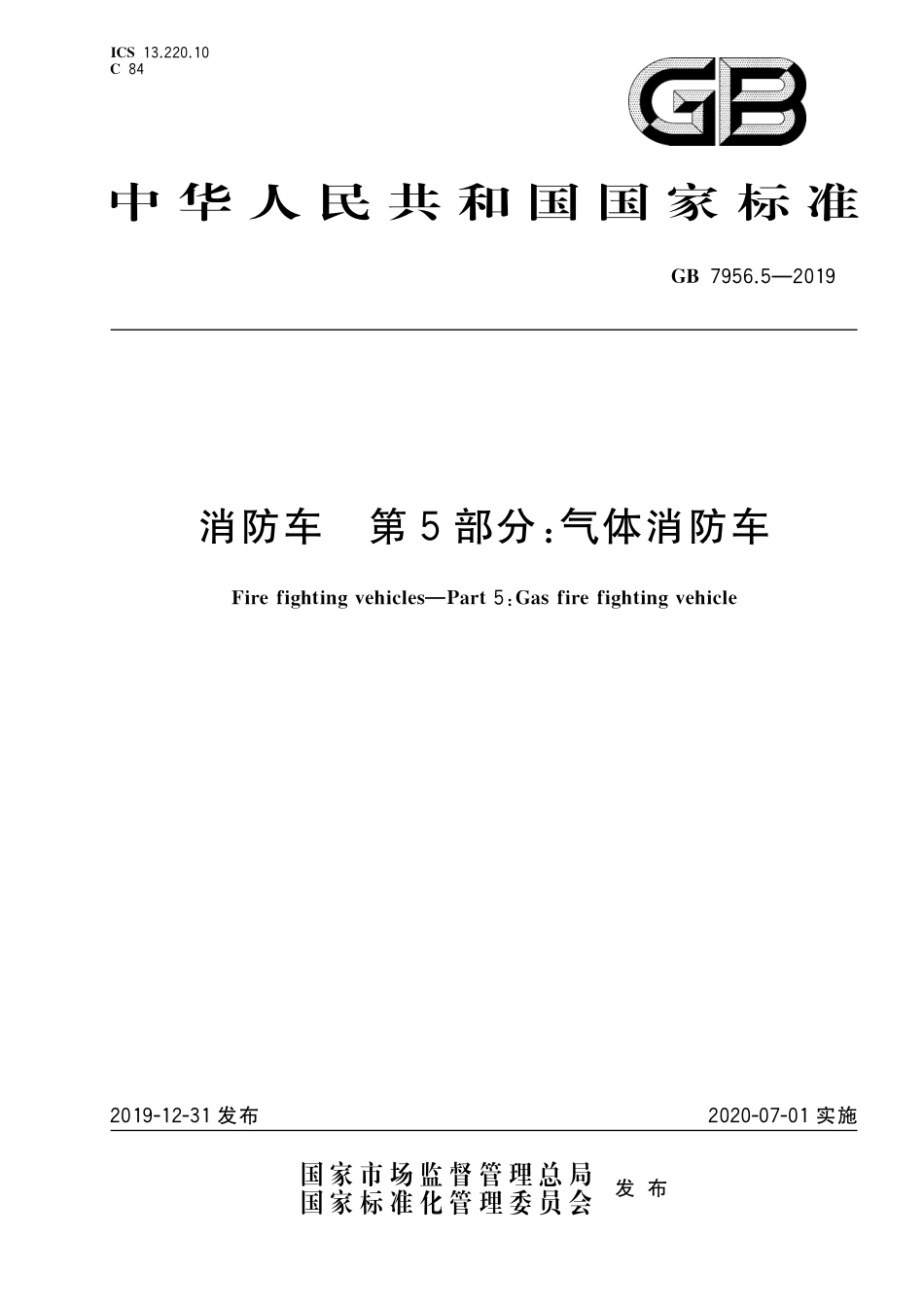

GB 7956.5-2019 消防车 第5部分：气体消防车.pdf

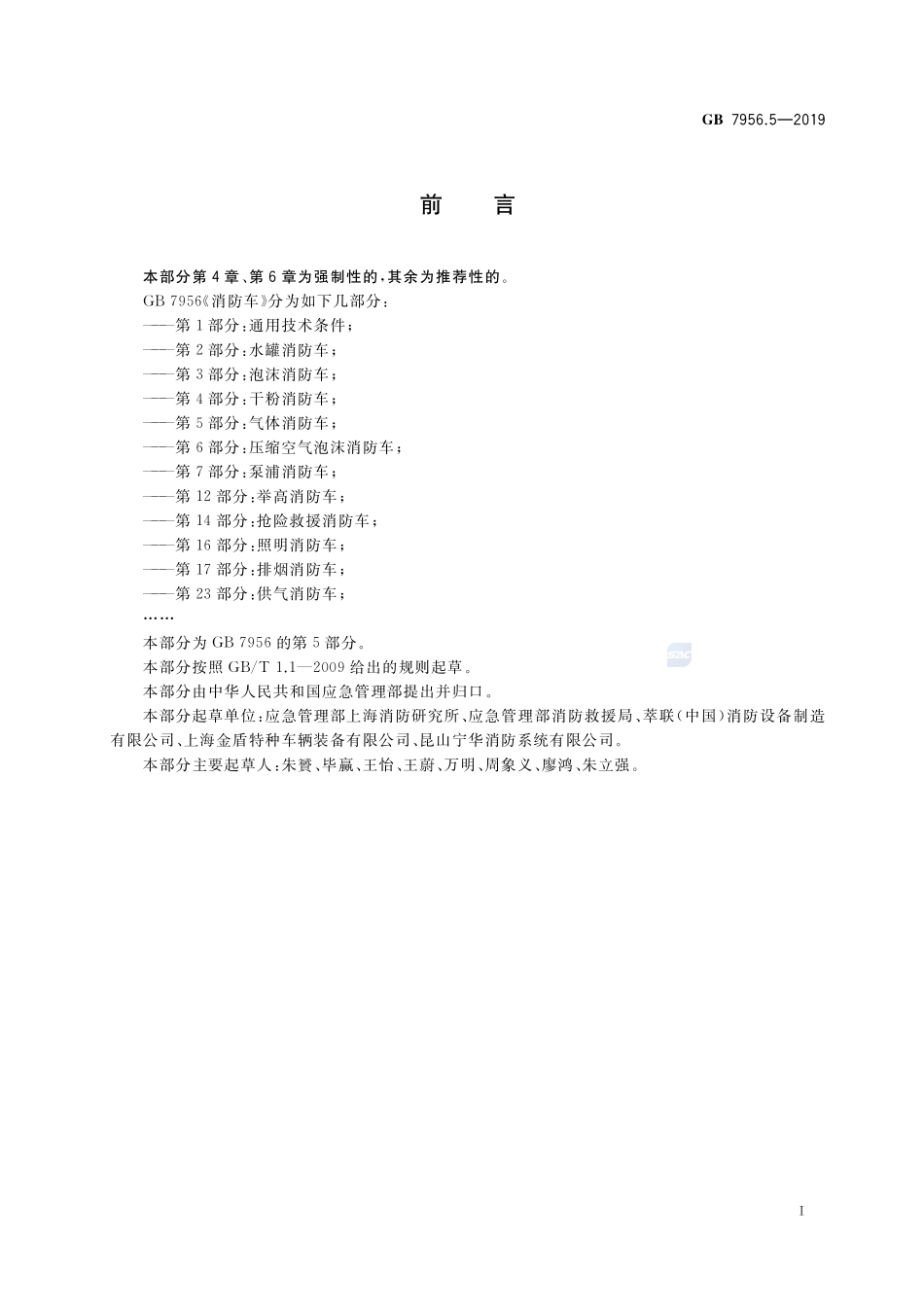

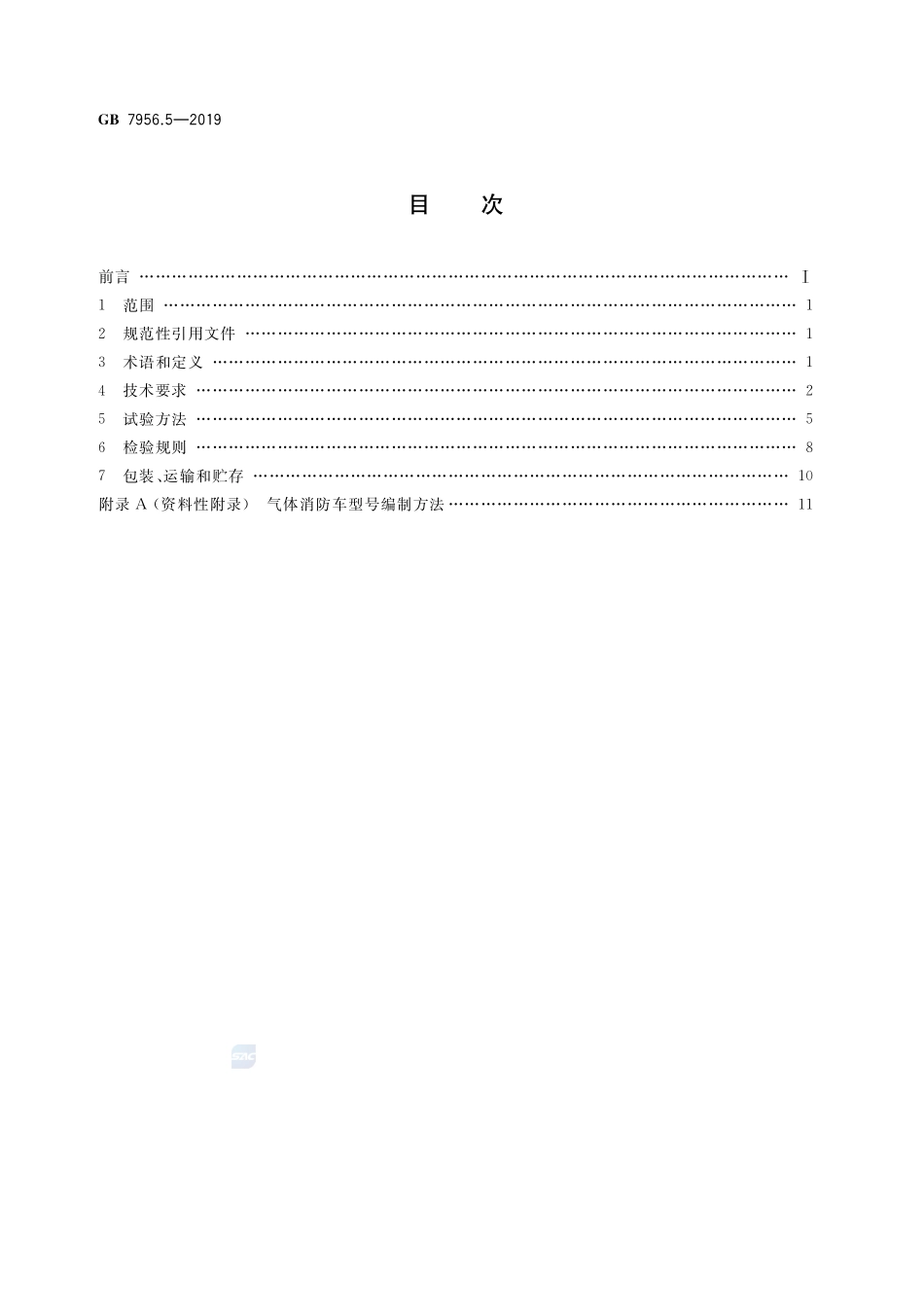

书 书 书犐 犆犛 犆?犌犅?：?犉 犻 狉 犲犳 犻 犵 犺 狋 犻 狀 犵狏 犲 犺 犻 犮 犾 犲 狊犘 犪 狉 狋：犌犪 狊犳 犻 狉 犲犳 犻 犵 犺 狋 犻 狀 犵狏 犲 犺 犻 犮 犾 犲?目次前言范围规范性引用文件术语和定义技术要求试验方法检验规则包装、运输和贮存 附录（资料性附录）气体消防车型号编制方法 犌犅 前言本部分第章、第章为强制性的，其余为推荐性的。消防车分为如下几部分：第部分：通用技术条件；第部分：水罐消防车；第部分：泡沫消防车；第部分：干粉消防车；第部分：气体消防车；第部分：压缩空气泡沫消防车；第部分：泵浦消防车；第 部分：举高消防车；第 部分：抢险救援消防车；第 部分：照明消防车；第 部分：排烟消防车；第 部分：供气消防车；本部分为 的第部分。本部分按照 给出的规则起草。本部分由中华人民共和国应急管理部提出并归口。本部分起草单位：应急管理部上海消防研究所、应急管理部消防救援局、萃联（中国）消防设备制造有限公司、上海金盾特种车辆装备有限公司、昆山宁华消防系统有限公司。本部分主要起草人：朱?、毕赢、王怡、王蔚、万明、周象义、廖鸿、朱立强。犌犅 消防车第部分：气体消防车范围 的本部分规定了气体消防车的技术要求、试验方法、检验规则以及包装、运输和贮存。本部分适用于装载氮气、二氧化碳等灭火剂的气体消防车。规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。压力容器第部分：通用要求 压力容器第部分：设计 压力容器第部分：制造、检验和验收 漆膜颜色标准 橡胶软管及软管组合件油基或水基流体适用的钢丝编织增强液压型规范 钢质无缝气瓶 消防车第部分：通用技术条件 气体灭火系统及部件术语和定义 界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了 中的某些术语和定义。气体消防车犵 犪 狊犳 犻 狉 犲犳 犻 犵 犺 狋 犻 狀 犵狏 犲 犺 犻 犮 犾 犲主要装备气体灭火剂瓶，以气体为灭火剂的消防车。，定义 车载式气体灭火系统狏 犲 犺 犻 犮 犾 犲 犿狅 狌 狀 狋 犲 犱犵 犪 狊犳 犻 狉 犲犲 狓 狋 犻 狀 犵 狌 犻 狊 犺 犻 狀 犵狊 狔 狊 狋 犲犿装备在消防车上，主要由气体灭火剂钢瓶或罐体、输气管路、安全阀、减压阀、联接软管及喷射器等组成，能将压缩的气体灭火剂减压、释放并喷射的灭火系统。有效喷射率犲 犳 犳 犲 犮 狋 犻 狏 犲犱 犻 狊 犮 犺 犪 狉 犵 犲狉 犪 狋 犲单位时间内喷射器释放并喷射的气体灭火剂质量或体积。最小工作压力犿 犻 狀 犻 犿狌犿狑狅 狉 犽 犻 狀 犵狆 狉 犲 狊 狊 狌 狉 犲车载式气体灭火系统喷射时减压阀后的最小压力。最大工作压力犿犪 狓 犻 犿狌犿狑狅 狉 犽 犻 狀 犵狆 狉 犲 狊 狊 狌 狉 犲车载式气体灭火系统喷射时减压阀后的最大压力。犌犅 技术要求 基本要求 气体消防车除应符合 中第章的要求外，还应符合本部分的要求。气体消防车的型号编制方法参见附录。整车要求 气体消防车应配备车载式气体灭火系统。气体消防车的气体灭火剂的钢瓶和罐体的容积总和不应小于 。气体消防车在操作人员便于观察位置应设置中文操作说明，字高不应低于。操作说明应至少包括以下内容：车载式气体灭火系统输气管路阀门的开启和关闭顺序；车载式气体灭火系统输气管路阀门开启和关闭的具体要求；气体灭火剂适用的火灾类型；液态气体灭火剂充装密度，单位为千克每升（）；车载式气体灭火系统的允许工作压力范围；气体消防车的允许工作环境温度范围；钢瓶或罐体的额定充装压力；钢瓶或罐体的检验周期和首次检验时间；减压阀出口压力和安全阀整定压力；定期检查钢瓶或罐体充装压力的要求。气体消防车在操作人员便于观察位置应设置输气管路简图，并应标明适用的气体类型。气体消防车在便于观察位置应设置危险警示。危险警示字体应使用黄底黑字标识，字高不应低于。高压或极低温的部件和部位应可靠设置三角形警示标识。气体消防车控制面板上的操作按钮、开关附近应设置功能指示标牌，标牌上的字高不应低于。气体消防车采用的图形标识应是普遍认同的标识或中文标识。气体消防车应至少在车辆两侧各设置套喷射器和联接软管。气体消防车各操作机构应灵便可靠，自动控制系统中各阀门应设置手动应急开关。气动阀门应设置手动排气装置。气体消防车按 的规定进行试验后，钢瓶不应产生松动、脱落和结构损坏，自动控制系统各阀门和手动应急开关应能正常启闭，车载式气体灭火系统应能正常工作。底盘改制要求底盘改制应符合 中 的要求。车载式气体灭火系统要求 一般要求 系统各部件应无加工缺陷或机械损伤，部件外表面应进行防腐处理，防腐涂层、镀层应完整、犌犅 均匀。钢瓶应符合 的要求。钢瓶应通过固定支架与车体联接，并符合 中 的要求。钢瓶的布置应便于检查和维修，瓶口不应朝向控制面板前操作的人员。钢瓶或罐体的充装方式应简便，充装接口应设置在操作人员便于操作处。钢瓶或罐体以及减压阀后的输气管路应分别设置安全阀。安全阀应符合 的要求，且安全阀的泄压不能朝向操作人员。钢瓶或罐体安全阀的整定压力应为 倍的最大工作压力，输气管路安全阀的整定压力应为 倍的最大工作压力。减压阀前后应分别设置防震型机械式压力表，压力表等级不应低于 级，示值范围应满足系统的工作压力使用要求。减压阀前的金属材料输气管路应为 规定的 大红色，减压阀后的金属材料输气管路应为 规定的 深绿色。输气管路应采用耐腐蚀材料制成，布置应整洁，固定应可靠。集流管的焊缝应进行无损探伤。钢瓶瓶头、集流管及其他输气管路联接接口、安全阀泄压口等处均应设置隔离防护装置，防止高压气体灭火剂喷出或部件飞出直接造成周围人员人身伤害。隔离防护装置应易于启闭，并便于拆卸。喷射器应设置开关以及便于手持的手柄，并配备可固定于地面及墙面的装置。喷射器应采用耐低温的材料制成。喷射器联接软管长度不应小于，其性能应符合 的要求。氮气灭火系统要求 液氮灭火系统的液氮罐应符合 、的要求。氮气灭火系统喷射性能应符合表的要求。表氮气灭火系统喷射性能氮气灭火系统种类最小工作压力 最大工作压力 有效喷射率有效射程剩余率液氮 压缩氮气 液氮灭火系统应设置蒸发装置，蒸发装置应保证液氮的气化满足系统喷射性能要求。采用自加压方式喷射的液氮灭火系统应具有压力平衡功能，保证工作压力稳定在 误差范围内。二氧化碳灭火系统要求 二氧化碳灭火系统钢瓶应采用具有泄压功能的瓶头阀，瓶头阀的泄压压力应符合 的相关规定。二氧化碳灭火系统钢瓶的虹吸管应采用抗灭火剂腐蚀的金属材料制造。二氧化碳灭火系统的喷射性能应符合表的要求。犌犅 表二氧化碳灭火系统喷射性能最小工作压力 最大工作压力 有效喷射率 有效射程剩余率 密封及强度要求 喷射器应按 的规定进行 次连续启闭试验后，不应出现泄漏现象。车载式气体灭火系统应具有良好的密封性能，按 的规定进行气密性试验，不应出现压力值下降等现象。车载式气体灭火系统所有承压管路和零部件应按 的规定进行静水压强度试验，试验过程不应出现泄漏和管路残余变形等现象。器材摆放、固定和配备 器材的摆放和固定应符合 中 、的规定。配备的器材、附件应不低于表的规定。表气体消防车的器材配备表序号名称单位数量破拆器材铁锹件消防斧件丁字镐件铁铤件消防员个人防护装备空气呼吸器套消防手套副护目镜副降噪耳塞或耳罩副 警报灯具气体消防车警报灯具性能应符合 中 的规定。随车文件及工具 气体消防车交付用户时除应交付车辆注册所需资料外，还应随车交付用户以下中文文件资料：底盘操作手册；底盘维修手册及零部件目录；底盘质量保证书和售后服务说明书；底盘合格证或相关证明；底盘随车工具清单；气体消防车使用说明书；犌犅 气体消防车维修、保养手册及零部件采购目录；气体消防车合格证；质量保证和售后服务承诺；气体消防车随车工具及易损件清单；钢瓶、减压阀、安全阀等总成及附件的使用说明书、合格证及检验报告等。气体消防车除随车配置底盘工具外还应随车配置消防装置的专用工具。标志气体消防车的标志应符合 中 的要求。试验方法 基本要求试验按照 中第章的相关内容进行试验，判断试验结果是否符合 第章的要求。整车要求试验 目测检查气体消防车的配备，判断试验结果是否符合 的要求。目测检查气体消防车气体灭火剂钢瓶、罐体标牌的标称水容积，计算所有钢瓶、罐体的标称水容积之和，判断试验结果是否符合 的要求。目测检查气体消防车的操作说明，用游标卡尺测量中文操作说明的字高，判断试验结果是否符合 的要求。目测检查气体消防车的输气管路简图，判断试验结果是否符合 的要求。目测检查气体消防车的危险警示，用游标卡尺测量危险警示的字高，判断试验结果是否符合 的要求。目测检查气体消防车的控制面板，用游标卡尺测量功能指示标牌的字高，判断试验结果是否符合 的要求。目测检查气体消防车的图形标识，判断试验结果是否符合 的要求。目测检查气体消防车的喷射器和联接软管的位置和数量，判断试验结果是否符合 的要求。手动操作检查气体消防车各操作机构，目测检查自动控制系统中的各阀门和气动阀门，判断试验结果是否符合 的要求。按 中 规定的试验方法进行 可靠性行驶试验后，检查钢瓶的固定及完好性、自动控制系统各阀门和手动应急开关的启闭状态、车载式气体灭火系统的工作状态，判断试验结果是否符合 的要求。底盘改制要求试验按照 中 规定的方法进行试验，判断试验结果是否符合 的要求。车载式气体灭火系统试验 一般要求试验 目测检查车载式气体灭火系统各部件的外观表面，判断试验结果是否符合 的要求。目测检查钢瓶的国家法定检验机构的检验报告，判断试验结果是否符合 的要求。目测检查钢瓶在气体消防车上的安装和固定联接，判断试验结果是否符合 的要求。犌犅 目测检查钢瓶的布置以及瓶口的朝向，判断试验结果是否符合 的要求。目测检查钢瓶的充装方式和充装接口的设置，判断试验结果是否符合 的要求。目测检查安全阀的设置位置以及安全阀的国家法定检验机构的检验报告，并按下列方法进行试验：）将二氧化碳灭火系统钢瓶瓶头阀拆下后装在压力测试管路上，缓慢增加测试管路的压力至瓶头阀动作，记录该动作压力并与钢瓶最大工作压力比较，并判断试验结果是否符合 的要求；）将其他安全阀拆下后装在压力测试管路上，缓慢增加测试管路的压力至安全阀动作，记录该动作压力并与相应部位或部件的最大工作压力比较，并判断试验结果是否符合 的要求。目测检查减压阀压力表的设置位置、型式和压力等级，判断试验结果是否符合 的要求。目测检查减压阀前后输气管路的颜色，判断试验结果是否符合 的要求。目测检查输气管路的材质、布置和固定，判断试验结果是否符合 的要求。目测检查集流管的无损探伤报告，判断试验结果是否符合 的要求。目测检查隔离防护装置的设置位置、材质和安装方式，判断试验结果是否符合 的要求。目测检查喷射器的开关、手柄和配置，判断试验结果是否符合 的要求。用卷尺测量喷射器联接软管的长度，目测检查喷射器联接软管的国家法定检验机构的检验报告，判断试验结果是否符合 的要求。氮气灭火系统试验 目测检查液氮罐的国家法定检验机构的检验报告，判断试验结果是否符合 的要求。喷射性能试验应按下列方法进行：）液氮灭火系统按下列要求进行：）称重并记录液氮罐充装前的气体消防车总质量，按制造商规定的操作规程充装满液氮罐，再次称重并记录充装后的气体消防车总质量；）将喷射器的出口端中心至地面的高度保持在位置，喷射器轴线与地面平行，喷射方向侧面放置黑色的带有长度计量标记的标志物来指示水平距离；）开启液氮灭火系统，待稳定喷射后用秒表开始计时，分别记录减压阀后的最大压力值、最小压力值以及两者之间的喷射时间，并读取最小压力值下的喷射气体最远点至喷射器出口之间的水平距离。然后关闭液氮灭火系统，再次称重并记录气体消防车总质量；）分别计算充装前后的质量差、喷射前后的质量差，得到充装的液氮质量、喷射出的液氮质量、剩余的液氮质量，再用喷射出的液氮质量除以秒表记录的时间计算得到有效喷射速率、用剩余的液氮质量除以充装的液氮质量计
