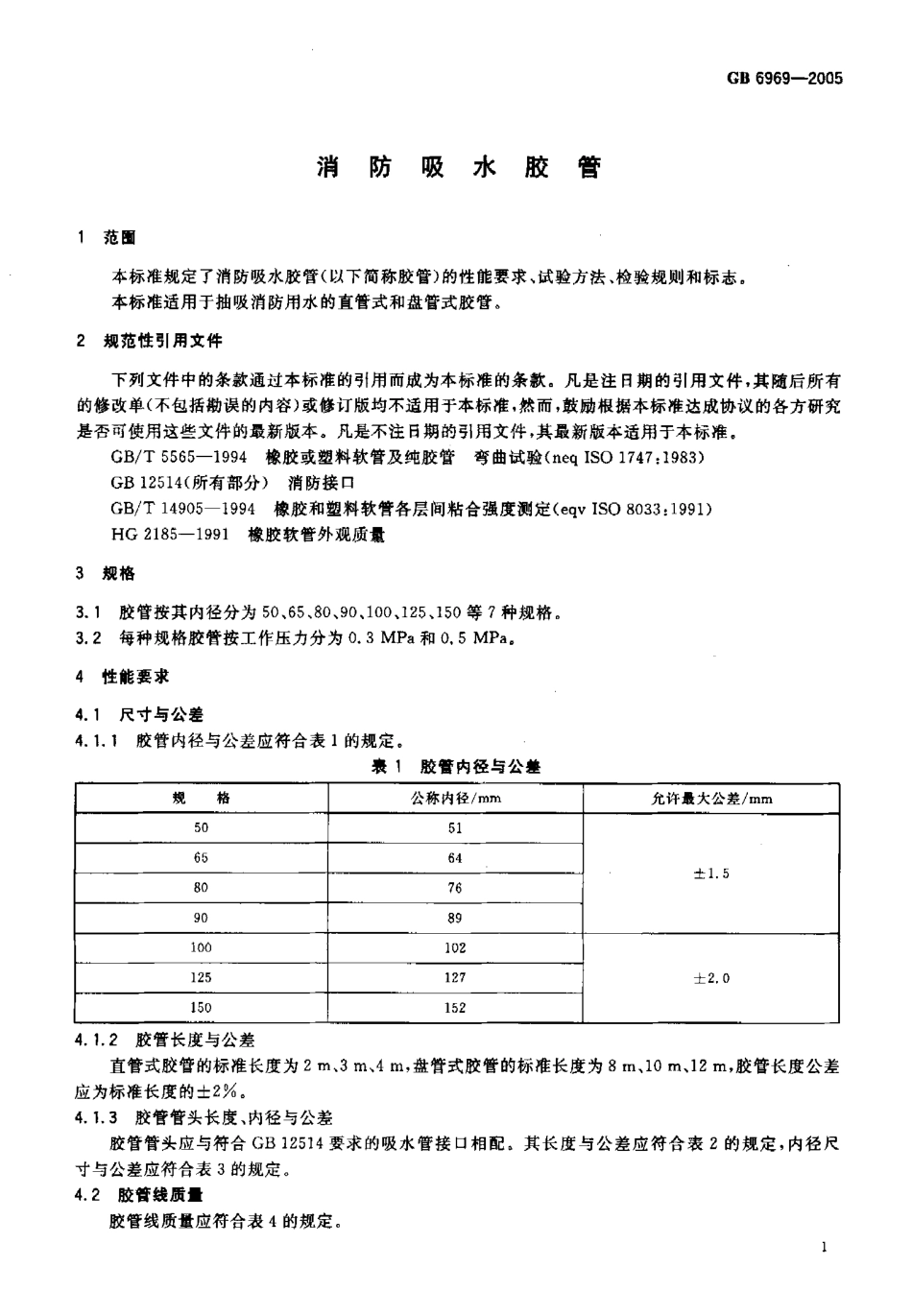

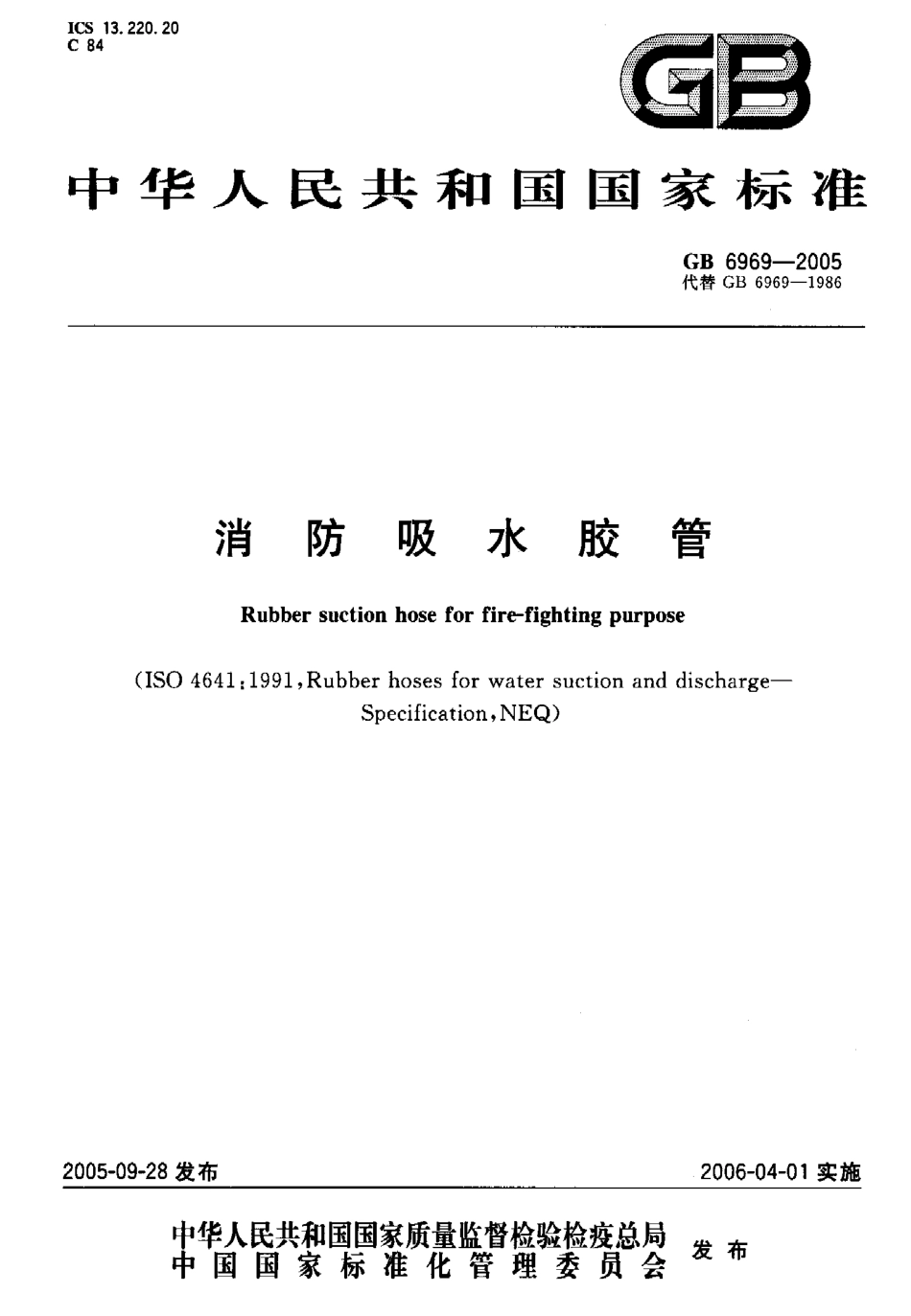

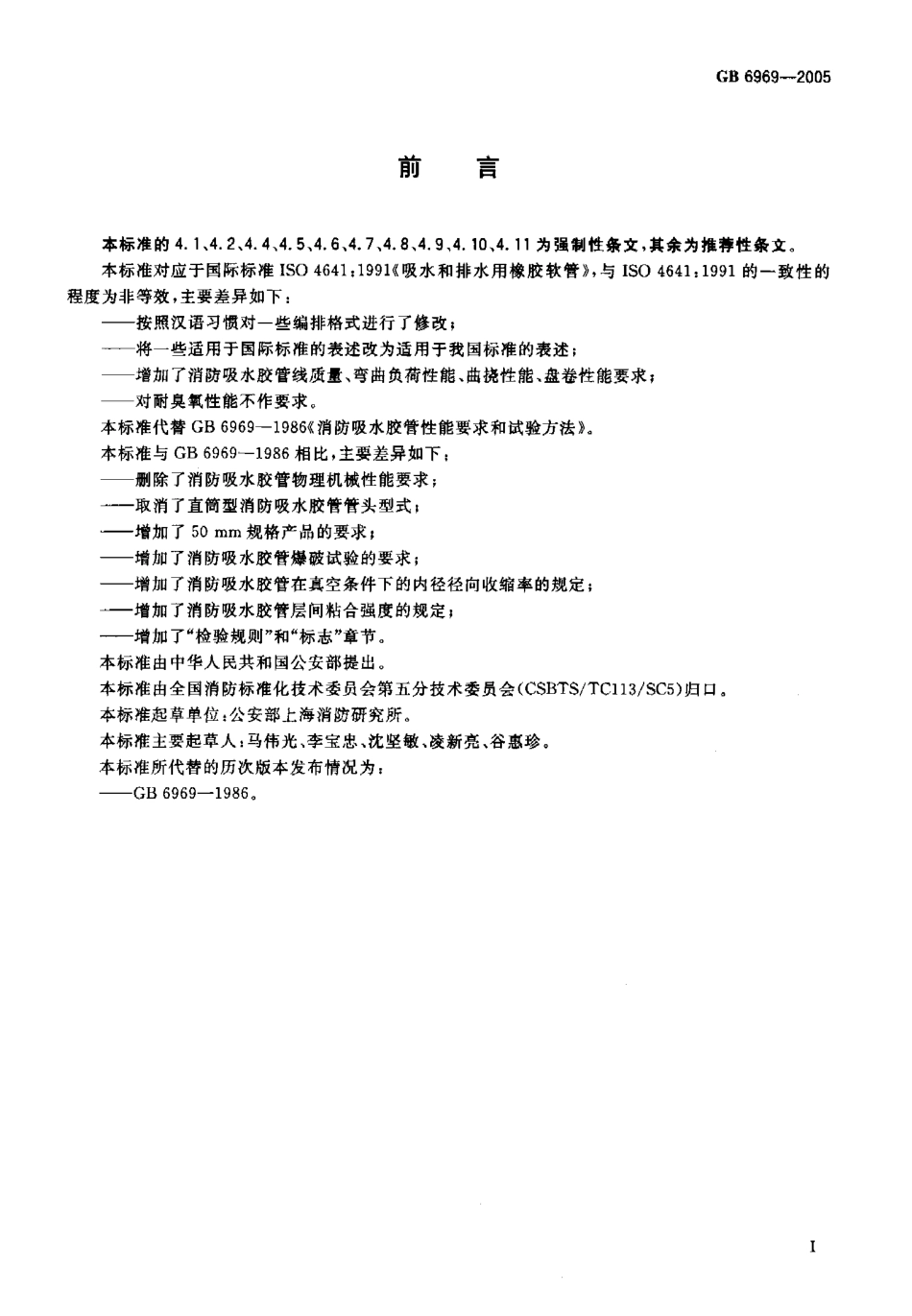

I CS 1 3.2 2 0.2 0C 8 4(GS中 华 人 民 共 和 国 国 家 标 准G B 6 9 6 9-2 0 0 5代替 GB 6 9 6 9-1 9 8 6消防吸水胶管R u b b e r s u c t i o n h o s e f o r f i r e-f i g h t i n g p u r p o s e(I S O 4 6 4 1:1 9 9 1,R u b b e r h o s e s f o r w a t e r s u c t i o n a n d d i s c h a r g e-S p e c i f i c a t i o n,NE Q)2 0 0 5-0 9-2 8发布2 0 0 6-0 4-0 1实施中 华人民 共 和国 国 家质 量监 督检 验 检疫总 局中 国 国 家 标 准 化 管 理 委 员 会发 布GB 6 9 6 9-2 0 0 5前言 本标准的4.1,4.2,4.4,4.5,4.6,4.7,4.8,4.9,4.1 0,4.1 1 为强制性条文，其余为推荐性条文。本标准对应于国际标准 I S O 4 6 4 1;1 9 9 1 吸水和排水用橡胶软管，与 I S O 4 6 4 1:1 9 9 1的一致性的程度为非等效，主要差异如下:按照汉语习惯对一些编排格式进行了修改;将一些适用于国际标准的表述改为适用于我国标准的表述;增加了 消防吸水胶管线质量、弯曲负 荷性能、曲 挠性能、盘卷性能要求;对耐臭氧性能不作要求。本标准代替 G B 6 9 6 9-1 9 8 6 消防吸水胶管性能要求和试验方法。本标准与G B 6 9 6 9-1 9 8 6 相比，主 要差异如下:删除了消防吸水胶管物理机械性能要求;取消了直筒型消防吸水胶管管头型式，增加了 5 0 m m规格产品的要求;增加了消防吸水胶管爆破试验的要求;增加了消防吸水胶管在真空条件下的内径径向收缩率的规定;增加了消防吸 水胶管层间 粘合蝇度的规定;增加了“检验规则”和“标志”章节。本标准由中华人民共和国公安部提出。本标准由全国消防 标准化技术委员会第五分技术委员会(C S B T S/T C 1 1 3/S C 5)归C 7,本标准起草单位，公安部上海消防研究所。本标准主要起草人:马伟光、李宝忠、沈坚敏、凌新亮、谷惠珍。本标准所代替的历次版本发布情况为:GB 6 9 6 9-1 9 8 6.GB 6 9 6 9-2 0 0 5消防吸水胶管范围 本标准规定了消防吸水胶管(以下简称胶管)的性能要求、试验方法、检验规则和标志。本标准适用于抽吸消防用水的直管式和盘管式胶管。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日 期的引用文件，其最新版本适用于本标准.G B/T 5 5 6 5-1 9 9 4 橡胶或塑料软管及纯胶管 弯曲试验(n e q I S O 1 7 4 7:1 9 8 3)G B 1 2 5 1 4(所有部 分)消防接口 G B/T 1 4 9 0 5-1 9 9 4 橡胶和塑 料软管各层间 粘合强度测定(e q v I S O 8 0 3 3:1 9 9 1)HG 2 1 8 5-1 9 9 1 橡胶软管外观质量3规格:;胶管 按其内 径分为5 0,6 5,8 0,9 0,1 0 0,1 2 5,1 5 0 等7 种规格。每 种规格胶管按工作压力分为。3 MP a 和。5 M P a,性能要求4.1 尺寸与公差4.1.1 胶管内径与公差应符合表 1 的规定.裹 1 胶管内径与公位规格公称内径/m m允 许 最 大 公 差/mm5 05 1士 1.56 56 48 07 69 08 91 0 01 0 2士 2.01 2 51 2 71 5 01 5 24.1.2 胶管长度与公差 直管式胶管的标准长度为2 m,3 m,4 m，盘管式胶管的标准长度为 8 m,1 0 m,1 2 m,胶管长度公差应为 标准长度的士 2 0 0,4.1.3 胶管管头长度、内径与公差 胶管管头应与符合 G B 1 2 5 1 4要求的吸水管接口相配。其长度与公差应符合表2的规定，内径尺寸与公差应符合表 3 的规定。4.2 胶管线质，胶管线质量应符合表 4 的规定。CB 6 9 6 9-2 0 0 5衰 2管头长度与公 差规格管头长度/m m允许最大公差/mm5 07 5士 1 0.0658 01 0 09 01 0 0t 2 5士 1 5.01 2 51 5 01 5 0表 3 管头内径与公差规格管头内径/mm允许最大公差/mm5 05 7士 1.56 57 18 O8 39 09 6士 2.01 0 01 1 31 2 51 3 71 5 01 6 3表 4 胶管线质f规格线质食/(k g/m)5 0 2 16 5镇 2.68 0 3.19 0续 3.81 0 0蕊 4.21 2 5 6.11 5 0 7.24.3 材料和结构4.3.1 内胶层 内 胶层应由耐水天然或 合成 橡胶组成。其内 表面 应光滑，无影响使用的缺陷。4.3.2 增 强层 增强层应由织物材料组 成，可以带有金属或其他适当材料的螺旋线。4.3.3 外胶层 外胶层应由天然或合成橡胶组成。外表面可以呈波纹状;还可选用外恺螺旋线，螺旋线既可以是金属的，也可以是其他的适当材料的。4.4 耐.水压性能4.4.1 静压试验 当在表5 规定的试验压力下进行试验时，胶管不应爆破或出现泄漏、龟裂及表明材料(或加工)不均 2GB 6 9 6 9-2 0 0 5匀的局部急剧变形以及其他异常现象。胶管的轴向延伸率不得大于 1 5%，轴向残余延伸率不得大于 2%.表 5 压力要求工作压力/MP a试验压力/MP a最小姗破压力/MP a0.5n.a4.4.2姗破试脸 当在表 5 规定的最小爆破压力下进行试验时，胶管不应爆破。4.5 耐真空性能 胶管在试验压力一9 4 k P a 条件下，持续 1 0 min内，其内径径向收缩率不应大于5%，轴向收缩率不应大于 1 0 0 0,轴向残余收缩率不应大于2 0/a.并且胶管内部不应有脱层、突起、裂口等现象。4.6 负荷弯曲性能 胶管按表6规定的负荷加载，在试验负荷下持续 5 min,胶管的径向收缩率不应大于 5%，径向残余收缩率不应大于2%，并且无裂缝及其他异常现象。农 6 宵曲负荷要求规格负荷/N弯曲半径R,/m m5 05 0 0 士 2 01 5 06 57 0 0 士 2 06 09 0 0 士 2 52 0 09 O1 3 0 0 士3 51 0 01 5 0 0 士4 01 2 51 7 0 0 士4 53 0 01 5 02 5 0 0 士6 54 0 04.7 耐弯曲性能 当直管式胶管承受表 7 规定的弯曲时，目视检查，胶管不应出现扭曲、破裂或脱层。K值不应低于0.9 5裹 7最小夸曲半径要求规格最小弯曲半径/mm室温条件下一3。上5 条件下5 01 5 02 2 06 525 03 6 08 032 04 5 09 04 0 05 4 01 0 05 0 06 5 01 2 57 5 09 0 01 5 09 6 01 0 5 04.8 曲挠性能 盘管式胶管在室温条件下的曲浇力不应大子 1 0 0 N，在一3 0 士5 条件下的曲挠力不应大于1 5 0 N，并且不应出现扭曲、破裂或脱层。CB 6 9 6 9-2 0 0 54.9 盘卷性能 盘管式胶管在室温和一3 0 士5 条件下，其伸展长度变化率不应大于 5%，并且不应出现扭曲、破裂或脱层4.1 0 层间粘合强度 胶管层间粘合强度不应低子2.0 k N/mo4.”外观质f 胶管的外观质量 应符 合 H G 2 1 8 5-1 9 9 1 的 规定。5 试验方法5.1 尺寸M I R5.1.1 内径测f 用游标卡尺的内卡测量，在胶管互为直角处取两个测量值，取其平均值为内径，结果应符合表 1 和表3的规定。胶管内径测量应在距胶管端部 2 0 0 mm以上处。测量时应注意不要使胶管变形。5.1.2 长度测f 用钢卷尺测量胶管二端部之间的长度，结果应符合 4.1.2的规定;用钢卷尺测量胶管端部至第一圈螺旋线间的距离，结果应符合表 2的规定。5.2 线质AMf 用电 子秤称出 胶管的质量，其质量与长 度的比 值即 为胶管的线质量，结 果应 符合表4 的规 定。5.3 耐静水压性能试睑5.3.1 静压试验 将胶管平直安放在试验台上，在胶管中间标记相距 1 0 0 0 mm的 A,、B,二点。然后胶管一端用带有排气阀的端盖封闭，另一端和水源相接，将胶管内灌满水并排尽空气，关闭排气阀。逐步加压至试验压力，保持 5 min,然后测量A,B，间的长度，按公式(1)计算胶管轴向延伸率。L,一 1 0 0 01 0 0 0又 1 0 0，.(1)式中:w胶管轴向 延伸率，%;I _,试验压力下胶管 A,B,间长度，单位为毫米(m m).卸压后 5 mi n，再测量 A,B,间的长度，按公式(2)计算胶管轴向残余延伸率。少.L，一 1 0 0 01 0 0 0X 1 0 0(2)式中:T A 胶管轴向延伸率，%;L z卸压后胶管A,B，间的长度，单位为毫米(m m).试验过程重复进行 5 次，每次结果均应符合 4.4.1的规定。在试验过程中，试样的自由端活动应不受任何限制。5.3.2 姗破试验 将胶管平直安放在试验台上，胶管一端用带有排气阀的端盖封闭，另一端和水源相接，将胶管内灌满水并排尽空气，关闭排气阀。逐步加压至最小爆破压力或胶管爆破为止，如果在试验过程中压力中断，则试样报废。结果应符合 4.4.2的规定。5.4 耐宾空性能试验5.4.1 内径径向收缩率测定 将胶管尽可能地平放在一平面上，一端安装上透明材料制成的密封塞(或透明的密封板)，向胶管内 aGB 6 9 6 9-2 0 0 5塞人一实心 球，另一端接到附有真空表的 真空泵上，在6 0 s 之内 将胶管的内压降至规定的试验压力值，并 保持此压 力不应少于1 0 m i n,在 保持试验压力的同 时，将试验 胶管倾斜，使实心球在整根胶管内在两个方向上各通过一次，并用符 合一定亮度的 光源，通过透明 板检 查胶管内 部情况，是否有由于内变 形而 产生的 任何障 碍。实心 球应为 相当于 胶管内 径的。.9 倍的光滑的实心球，其尺寸精确到。.5 m m。在整个试验过程中，实心球在整根胶管中应能无障碍地通过。结果应符合45的规定。5.4.2 轴向收缩率侧定 将胶管平直安放在试验台上，在胶管中间标记相距 1 0 0 0 n m m的A,1 3二点。然后将胶管一端封闭，另一端和真空泵相接，保持试验压力 5 min，然后测量 人残间的长度，按公式(3)计算胶管轴向收缩率1 0 0 0一 乙，-二-下下 二 厂-x 1 UV U1 0 0.，.，”，番 番 番 番.“(3)式中:a-胶管轴向收缩率，%;L,试验真空度下胶管Ap 残 间的长度，单位为毫米(mm),恢复到环境大气压5 mi n 后，再测量 A z B 2 间的长度，按公式(4)计算胶管轴向残余收缩率。S n 式 中:8 A-胶管轴向残余收缩率，%:乙 恢复到环境大气压后胶管 A 2 B 2 结果应符合4.5的规定。5.5 负荷弯曲性能试验 1 0 0 0 一 L,_ _=-二 尸，二 二 二，-X IV()生VU U“，(4)间长度，单位为毫米(mm)o将胶管按图1 方式固 定并弯曲，测量胶管弯曲处C 点的 外径。然后根据表5 的规定，在胶管弯曲 端施加试验载荷，加载 5 m i n 后，再测量胶管弯曲处 C点的外径。按公式(5)计算胶管径向减小率。单 位 为 毫 米1 固定点;2 胶 管，3 试验台;4-硅 码.圈 1G B 6 9 6 9-2 0 0 5。D。一 D l_ _片
