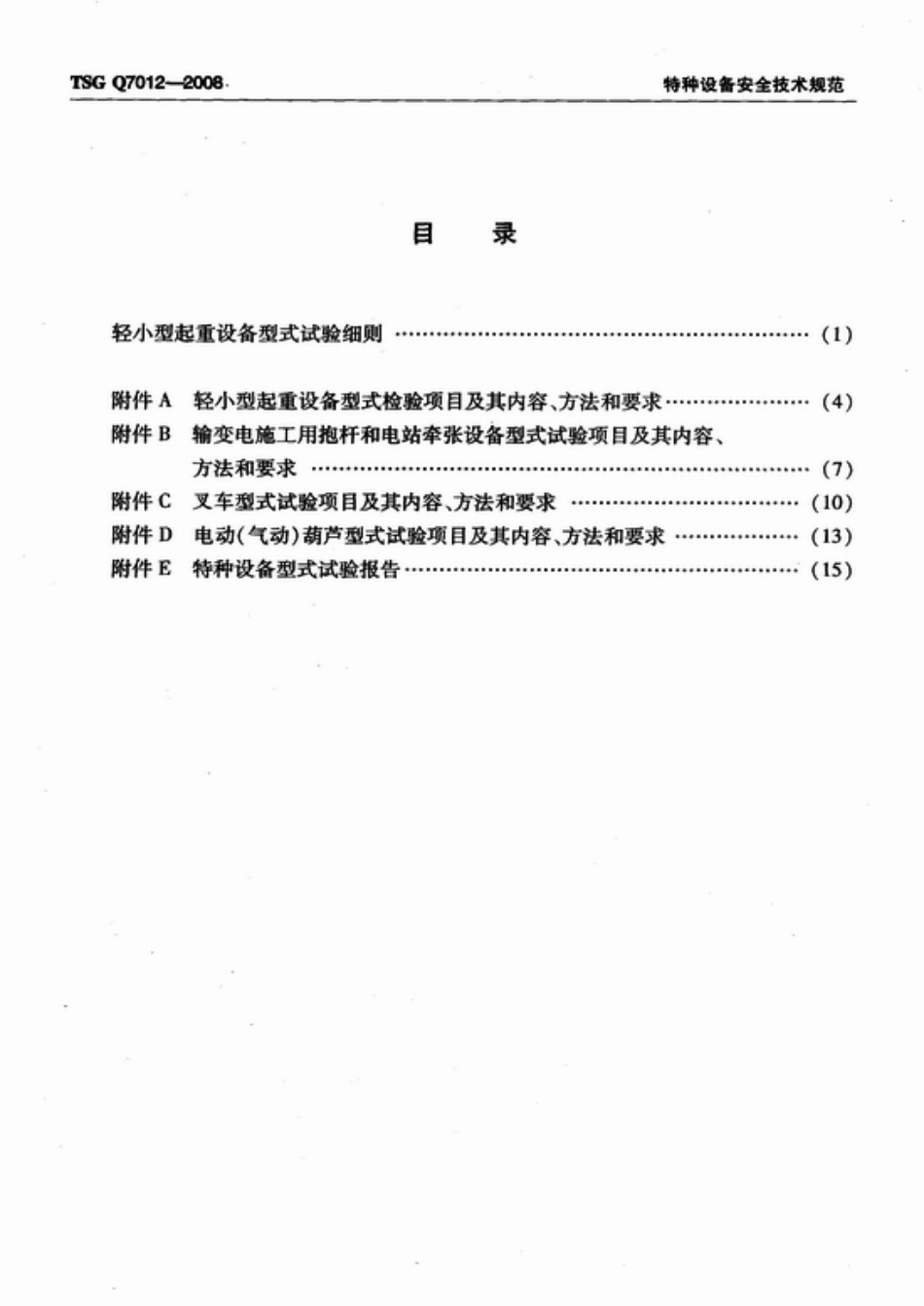

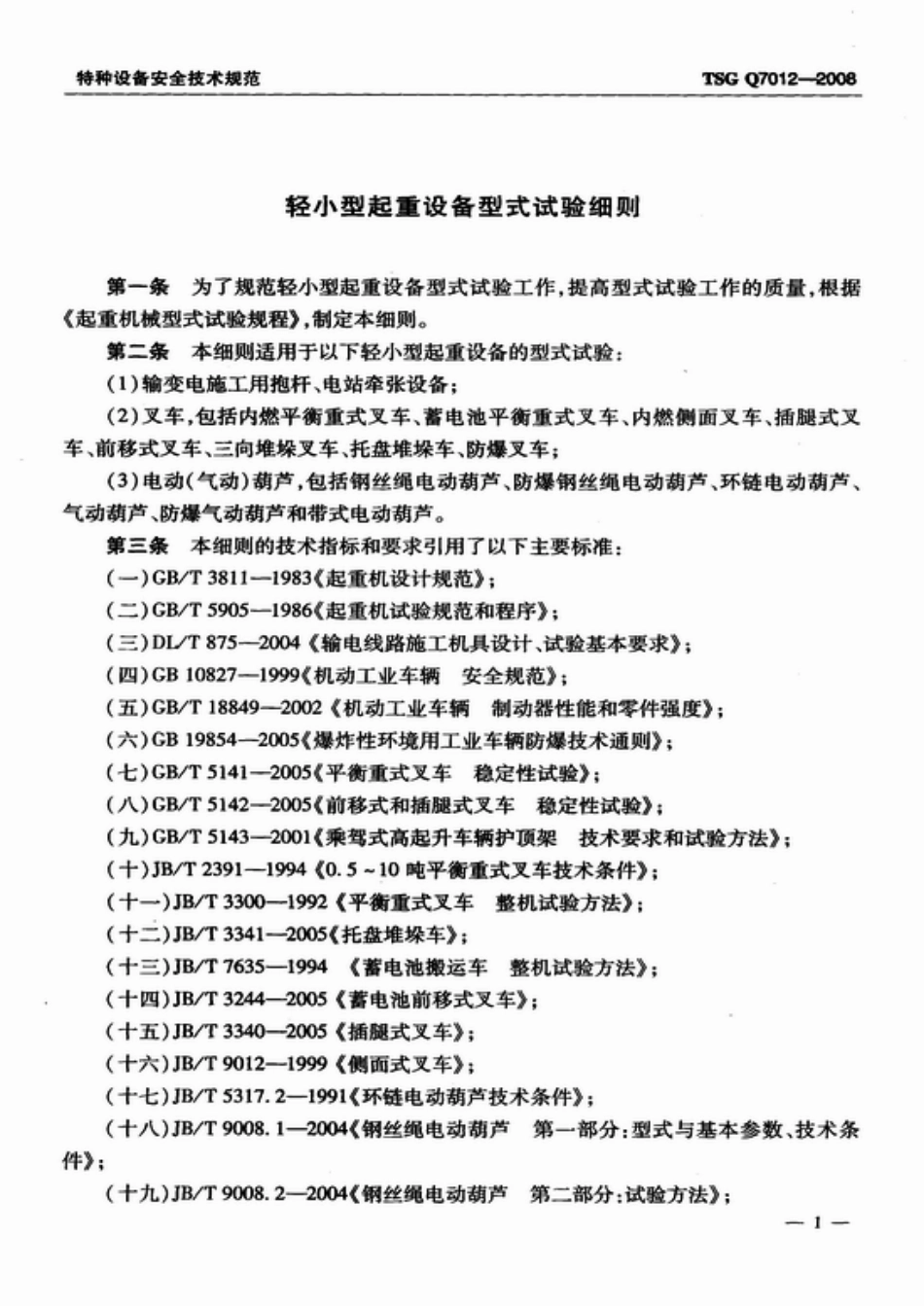

TSG Q7012-2008特种设备安全技术规范目录轻小型起重设备型式试验细则(1)附件A轻小型起重设备型式检验项目及其内容、方法和要求(4)附件B输变电施工用抱杆和电站牵张设备型式试验项目及其内容、方法和要求(7)附件C叉车型式试验项目及其内容、方法和要求(10)附件D电动（气动）葫芦型式试验项目及其内容、方法和要求(13)附件E特种设备型式试验报告(15)TSGQ70122008特种设备安全技术规范(二十)JB/T10222一2001防爆钢丝绳电动葫芦。第四条轻小型起重设备制造单位（以下简称制造单位）提供的样机应当符合以下要求：(一)与设计图样一致：(二)按照规定需要进行型式试验的安全保护装置，其型式试验合格：(三)自检合格。按照规定，样机需要进行监督检验的，型式试验应当在监督检验项目合格的基础上进行。第五条型式试验时，制造单位在试验现场至少需要提供样机的以下技术文件：(一)设计文件，包括总图、主要受力构件图、主要零部件图：(二)自检报告、产品质量合格证明和安装、使用、维护说明书；(三)安全保护装置型式试验合格证明；(四)主要受力结构件、主要零部件、工作机构、操纵机构、电气和控制系统的检查记录或者合格证明；(五)制造过程的质量检验证明文件：(六)整机抗倾翻稳定性计算校核资料：(七)制造监督检验证明（适用于需要进行制造监督检验的）。样机的总图、主要受力结构件图、主要零部件图由制造单位、监检机构和型式试验机构三方签字，在制造单位封存，监检机构和型式试验机构只保留总图和主要受力结构件图。第六条型式试验应当在专用试验场地进行。如果必须在制造单位内或者使用现场进行，则制造单位或者使用现场必须满足试验所要求的各种条件。在使用现场进行时，制造单位应当征得使用单位同意，报告使用单位所在地的地市级质量技术监督部门。第七条型式试验时，试验条件至少满足以下要求：(一)试验现场的试验动力源、环境温度、空气相对湿度、海拔高度、风速符合有关规定：(二)叉车型式试验场地坚实、平整，符合有关规定，现场满足全程作业要求，电站牵张设备试验用地锚牢固、可靠，满足试验用最大牵引力、最大张力的要求；(三)型式试验载荷误差为其1%；(四)试验现场不得有易燃、易爆及腐蚀性气体，场地周围设置安全警戒线，试验场内有安全管理措施：对使用性能和安全有特殊要求的产品（如防爆产品），其试验项目的试险条件，还应当依据设计和有关规定执行。参加试验的特种设备作业人员，应当符合国家有关特种设备作业人员的规定。一2
