GB∕T 41108.2-2021 机械安全 联锁装置的安全要求 第2部分：带防护锁定的联锁装置.pdf

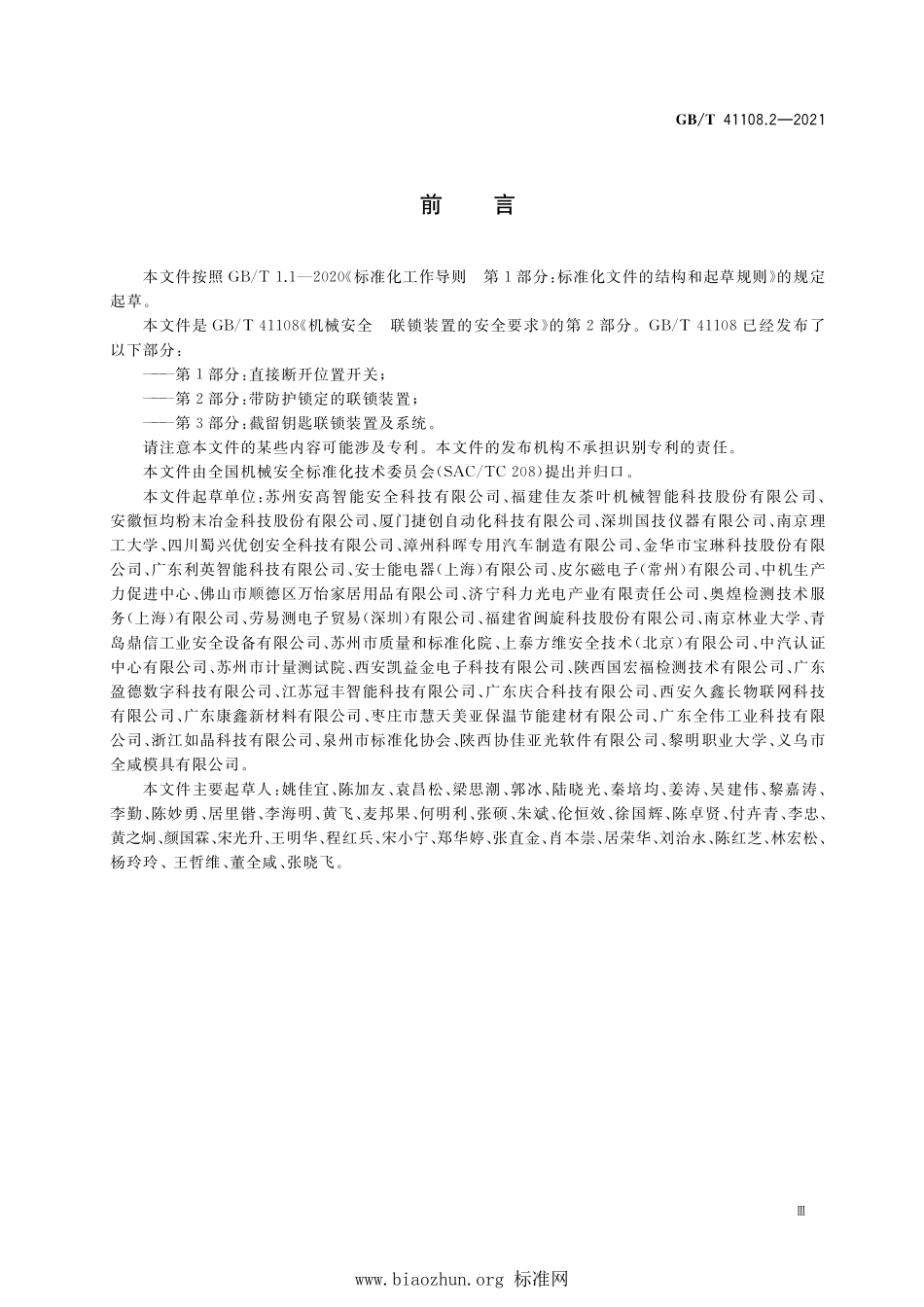

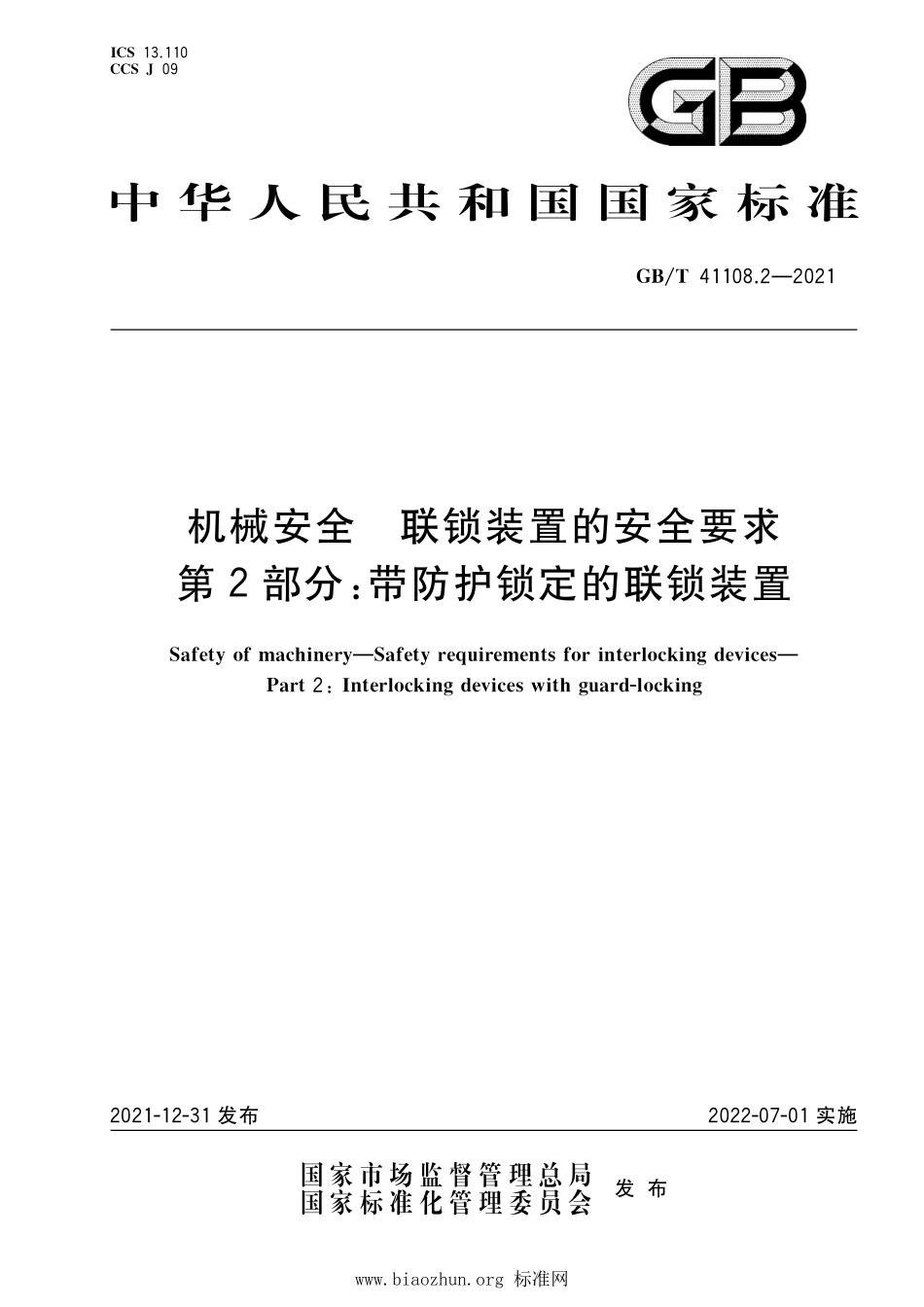

书 书 书犐 犆犛 犆犆犛犑 中 华 人 民 共 和 国 国 家 标 准犌犅犜 机械安全联锁装置的安全要求第部分：带防护锁定的联锁装置犛 犪 犳 犲 狋 狔狅 犳犿犪 犮 犺 犻 狀 犲 狉 狔犛 犪 犳 犲 狋 狔狉 犲 狇 狌 犻 狉 犲犿犲 狀 狋 狊犳 狅 狉犻 狀 狋 犲 狉 犾 狅 犮 犽 犻 狀 犵犱 犲 狏 犻 犮 犲 狊犘 犪 狉 狋：犐 狀 狋 犲 狉 犾 狅 犮 犽 犻 狀 犵犱 犲 狏 犻 犮 犲 狊狑 犻 狋 犺犵 狌 犪 狉 犱 犾 狅 犮 犽 犻 狀 犵 发布 实施国 家 市 场 监 督 管 理 总 局国 家 标 准 化 管 理 委 员 会发 布www.biaozhun.org 标准网书 书 书目次前言引言范围规范性引用文件术语和定义要求 一般要求 结构要求 安全性能要求 尽可能降低被弃用的可能性 机械强度 机械寿命 外壳防护等级 电磁兼容性（）使用信息 一般要求 外壳标识 使用说明书参考文献犌犅犜 www.biaozhun.org 标准网前言本文件按照 标准化工作导则第部分：标准化文件的结构和起草规则的规定起草。本文件是 机械安全联锁装置的安全要求的第部分。已经发布了以下部分：第部分：直接断开位置开关；第部分：带防护锁定的联锁装置；第部分：截留钥匙联锁装置及系统。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国机械安全标准化技术委员会（）提出并归口。本文件起草单位：苏州安高智能安全科技有限公司、福建佳友茶叶机械智能科技股份有限公司、安徽恒均粉末冶金科技股份有限公司、厦门捷创自动化科技有限公司、深圳国技仪器有限公司、南京理工大学、四川蜀兴优创安全科技有限公司、漳州科晖专用汽车制造有限公司、金华市宝琳科技股份有限公司、广东利英智能科技有限公司、安士能电器（上海）有限公司、皮尔磁电子（常州）有限公司、中机生产力促进中心、佛山市顺德区万怡家居用品有限公司、济宁科力光电产业有限责任公司、奥煌检测技术服务（上海）有限公司、劳易测电子贸易（深圳）有限公司、福建省闽旋科技股份有限公司、南京林业大学、青岛鼎信工业安全设备有限公司、苏州市质量和标准化院、上泰方维安全技术（北京）有限公司、中汽认证中心有限公司、苏州市计量测试院、西安凯益金电子科技有限公司、陕西国宏福检测技术有限公司、广东盈德数字科技有限公司、江苏冠丰智能科技有限公司、广东庆合科技有限公司、西安久鑫长物联网科技有限公司、广东康鑫新材料有限公司、枣庄市慧天美亚保温节能建材有限公司、广东全伟工业科技有限公司、浙江如晶科技有限公司、泉州市标准化协会、陕西协佳亚光软件有限公司、黎明职业大学、义乌市全咸模具有限公司。本文件主要起草人：姚佳宜、陈加友、袁昌松、梁思潮、郭冰、陆晓光、秦培均、姜涛、吴建伟、黎嘉涛、李勤、陈妙勇、居里锴、李海明、黄飞、麦邦果、何明利、张硕、朱斌、伦恒效、徐国辉、陈卓贤、付卉青、李忠、黄之炯、颜国霖、宋光升、王明华、程红兵、宋小宁、郑华婷、张直金、肖本崇、居荣华、刘治永、陈红芝、林宏松、杨玲玲、王哲维、董全咸、张晓飞。犌犅犜 www.biaozhun.org 标准网引言机械领域安全标准体系由以下几类标准构成：类标准（基础安全标准），给出适用于所有机械的基本概念、设计原则和一般特征；类标准（通用安全标准），涉及在机械的一种安全特征或使用范围较宽的一类安全装置：类，安全特征（如安全距离、表面温度、噪声）标准；类，安全装置（如双手操纵装置、联锁装置、压敏装置、防护装置）标准。类标准（机械产品安全标准），对一种特定的机器或一组机器规定出详细的安全要求的标准。根据 ，本文件属于 类标准。本文件尤其与下列与机械安全有关的利益相关方有关：机器制造商；健康与安全机构。其他受到机械安全水平影响的利益相关方有：机器使用人员；机器所有者；服务提供人员；消费者（针对预定由消费者使用的机械）。上述利益相关方均有可能参与本文件的起草。此外，本文件预定用于起草类标准的标准化机构。本文件规定的要求可由类标准补充或修改。对于在类标准的范围内，且已按照类标准设计和制造的机器，优先采用类标准中的要求。联锁装置是机械安全防护常用的一类保护装置，主要用于防止危险机器功能在特定条件下（通常指只要防护装置未关闭）运行，以避免人员受到伤害。由三部分组成。第部分：直接断开位置开关。直接断开位置开关是国内外都普遍采用的一种联锁装置安全产品，如数控机床的滑动安全门，当门打开时，通过位置开关使危险机器功能无法运行。第部分：带防护锁定的联锁装置。机械设备运动部件因其惯性而无法在短时间内停止下来，则需要为联锁装置增加防护锁定这种安全功能，通常这是通过电磁力实现的，确保机械的运动部件停止后才能打开联锁装置所控制的安全门等防护装置。第部分：截留钥匙联锁装置及系统。截留钥匙联锁装置是近年来出现的一种新型联锁装置，通常用于大型设备或生产线，特别适用于在设备维护、检修时，防止其他人员意外启动机器产生的危险。犌犅犜 www.biaozhun.org 标准网机械安全联锁装置的安全要求第部分：带防护锁定的联锁装置范围本文件规定了带防护锁定的联锁装置的技术要求和使用信息的要求。本文件适用于带机电式防护锁定或电磁式防护锁定的联锁装置。规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。外壳防护等级（代码）低压开关设备和控制设备第 部分：控制电路电器和开关元件机电式控制电路电器 机械安全设计通则风险评估与风险减小 机械安全控制系统安全相关部件第部分：设计通则 机械安全控制系统安全相关部件第部分：确认 机械安全与防护装置相关的联锁装置设计和选择原则 机械电气安全安全相关电气、电子和可编程电子控制系统的功能安全 机械安全联锁装置的安全要求第部分：直接断开位置开关术语和定义 、和 界定的以及下列术语和定义适用于本文件。带防护锁定的联锁装置犻 狀 狋 犲 狉 犾 狅 犮 犽 犻 狀 犵犱 犲 狏 犻 犮 犲 狊狑 犻 狋 犺犵 狌 犪 狉 犱 犾 狅 犮 犽 犻 狀 犵通过防护锁定装置使开关元件保持锁定状态的联锁装置。防护锁定装置犵 狌 犪 狉 犱 犾 狅 犮 犽 犻 狀 犵犱 犲 狏 犻 犮 犲预定用于将防护装置锁定在关闭位置并与控制系统相连的装置。来源：见 ，机电防护锁定装置犲 犾 犲 犮 狋 狉 狅犿犲 犮 犺 犪 狀 犻 犮 犪 犾犵 狌 犪 狉 犱 犾 狅 犮 犽 犻 狀 犵犱 犲 狏 犻 犮 犲能够通过弹力或电磁力驱动插销、锁闩等刚性元件将活动式防护装置保持在关闭位置，且带有位置监控功能的机电式装置。注：机电防护锁定装置通过以下方式实现其安全功能：通过弹力（弹簧驱动）保持锁定状态，通过电磁作用解锁；通过电磁作用保持锁定状态，通过弹力（弹簧驱动）解锁。犌犅犜 www.biaozhun.org 标准网注：更多信息，见 。电磁防护锁定装置犲 犾 犲 犮 狋 狉 狅犿犪 犵 狀 犲 狋 犻 犮犵 狌 犪 狉 犱 犾 狅 犮 犽 犻 狀 犵犱 犲 狏 犻 犮 犲仅通过电磁场产生的磁力将活动式防护装置保持在关闭位置，且带有监控功能的装置。注：更多信息，见 。防错误关闭保护犳 犪 狌 犾 狋 狔 犮 犾 狅 狊 狌 狉 犲狆 狉 狅 狋 犲 犮 狋 犻 狅 狀防护锁定装置的一个机构，用于确保防护锁定装置只有在安全防护装置处于安全位置后才能锁定（安全防护装置保持关闭）。（防护锁定的）手动解锁犿犪 狀 狌 犪 犾狉 犲 犾 犲 犪 狊 犲（狅 犳犵 狌 犪 狉 犱 犾 狅 犮 犽 犻 狀 犵）防护锁定失效时，用于从被保护区域外部通过工具或钥匙就能手动解除防护锁定的措施。（防护锁定的）逃生解锁犲 狊 犮 犪 狆 犲狉 犲 犾 犲 犪 狊 犲（狅 犳犵 狌 犪 狉 犱 犾 狅 犮 犽 犻 狀 犵）用于从被保护区域内部无需借助其他工具就能手动解除防护锁定，进而从该区域撤离的措施。来源：，有修改（防护锁定的）紧急解锁犲犿犲 狉 犵 犲 狀 犮 狔狉 犲 犾 犲 犪 狊 犲（狅 犳犵 狌 犪 狉 犱 犾 狅 犮 犽 犻 狀 犵）紧急情况下，从被保护区域外部无需借助其他工具就能手动解锁防护锁定的措施。来源：，有修改 弃用犱 犲 犳 犲 犪 狋使联锁装置不起作用或绕开联锁装置，从而导致不是按照设计者预定的方式或在无必需的安全措施的条件下使用机器的行为。来源：，以合理可预见的方式弃用犱 犲 犳 犲 犪 狋犻 狀犪狉 犲 犪 狊 狅 狀 犪 犫 犾 犲犳 狅 狉 犲 狊 犲 犲 犪 犫 犾 犲犿犪 狀 狀 犲 狉用手或通过容易获得的物体弃用联锁装置。注：本定义包括采用机器预定使用所需的或容易获得的工具（螺丝刀、扳手、六角形钥匙、钳子）移除开关或操动件。注：容易获得的用于替换操动件的物体包括：螺钉、针、金属片；日常所用的物品，如钥匙、硬币、胶带、线和金属丝；截留钥匙联锁装置的备用钥匙；备用操动件。来源：，要求 一般要求带防护锁定的联锁装置应符合 的规定，且还应符合 的规定。结构要求 采用触点作为输出开关组件的防护锁定装置，应采用带辅助常开触点（如用于信号指示）的直接犌犅犜 www.biaozhun.org 标准网断开触点；如果防护锁定装置采用符合 的型或 型转换触点，则安全功能只应使用常闭触点，且常开触点不应被占用，同时应在使用说明书中给出适当的说明。带金属外壳的防护锁定装置应有保护接地，防止发生接地故障。安全性能要求 机电防护锁定装置 弹力驱动锁定元件依靠弹簧驱动锁定元件实现防护锁定功能时，锁定元件应通过弹力保持在锁定位置。弹力也可由永磁铁产生的磁力代替，但该磁力不应受到外部影响而减小。弹力应由带导向的螺旋压缩弹簧产生。用于将锁定元件保持在锁定位置的弹簧应是经验证的元件，见 中表。电磁驱动锁定元件依靠电磁驱动锁定元件实现防护锁定功能的防护锁定装置，在额定工作电压的 范围内应能正常工作。只有电磁线圈的电路封闭没有受到阻碍或者可以排除不可接受的温升，才可以采用交流线圈。防护锁定监控防护锁定装置应通过安全相关的传感器监控安全防护装置与锁定元件的位置。只有安全防护装置处于安全位置并且防护锁定装置在锁定位置，才能发出响应危险状态的接通指令。如果活动式防护装置处于关闭状态时，锁定元件只能进入到锁定位置（故障安全锁定），则可以取消对安全防护装置的位置监控。电磁防护锁定装置 防护锁定监控为确定是否达到并保持了规定的锁定力，应对电磁防护锁定装置进行监控。防止弃用如果电磁防护锁定装置通过外力强制打开可能影响锁定功能，则应确保在关闭安全防护装置（如安全门）时，机器不能立即运行。注：与机电防护锁定装置相比，电磁防护锁定装置不会因强制打开而被损坏。防护锁定装置被外力强制打开时，应立即中断潜在危险的机器功能。中断的时间与维修任务消耗的时间相关，并与维修损坏的电磁防护锁定装置消耗的时间可比。这可通过以下措施实现：）至少在 之后才能复位；）替换或维修防护锁定装置。直接断开操作 防护锁定装置的直接断开常闭触点应能可靠的断开，并且只要操动件未插入防护锁定装置，常闭触点应保持断开。即使有元件发生机械失效，如弹簧断裂或触点桥松动，常闭触点也应能可靠地断开，并保持在犌犅犜 www.biaozhun.org 标准网断开位置。即使从最不利的驱动角度驱动，也不应削弱防护锁定装置的正常功能。制造商宜给出最大的驱动角度。预期的机械元件失效不应削弱防错误关闭保护功能。中表 给出了机械元件的预期故障及故障排除。用于驱动防护锁定装置的安全相关弹簧，其弹力应由压缩弹簧产生。此外，弹簧应是经验证的元件，见 中的表。防护锁定力带防护锁定的联锁装置在正常使用期间受到的力（如拉力、剪力等）不应导致防护锁定功能失效。防护锁定力宜不小于 ，但不应大于按照 中的 确定的保持力犉。在计算犉 时，机电防护锁定装置的安全系数取犛，电磁防护锁定装置的安全系数至少取犛。注：中并没有区分防护锁定装置的类型，在计算犉时安全系数均取犛。防错
