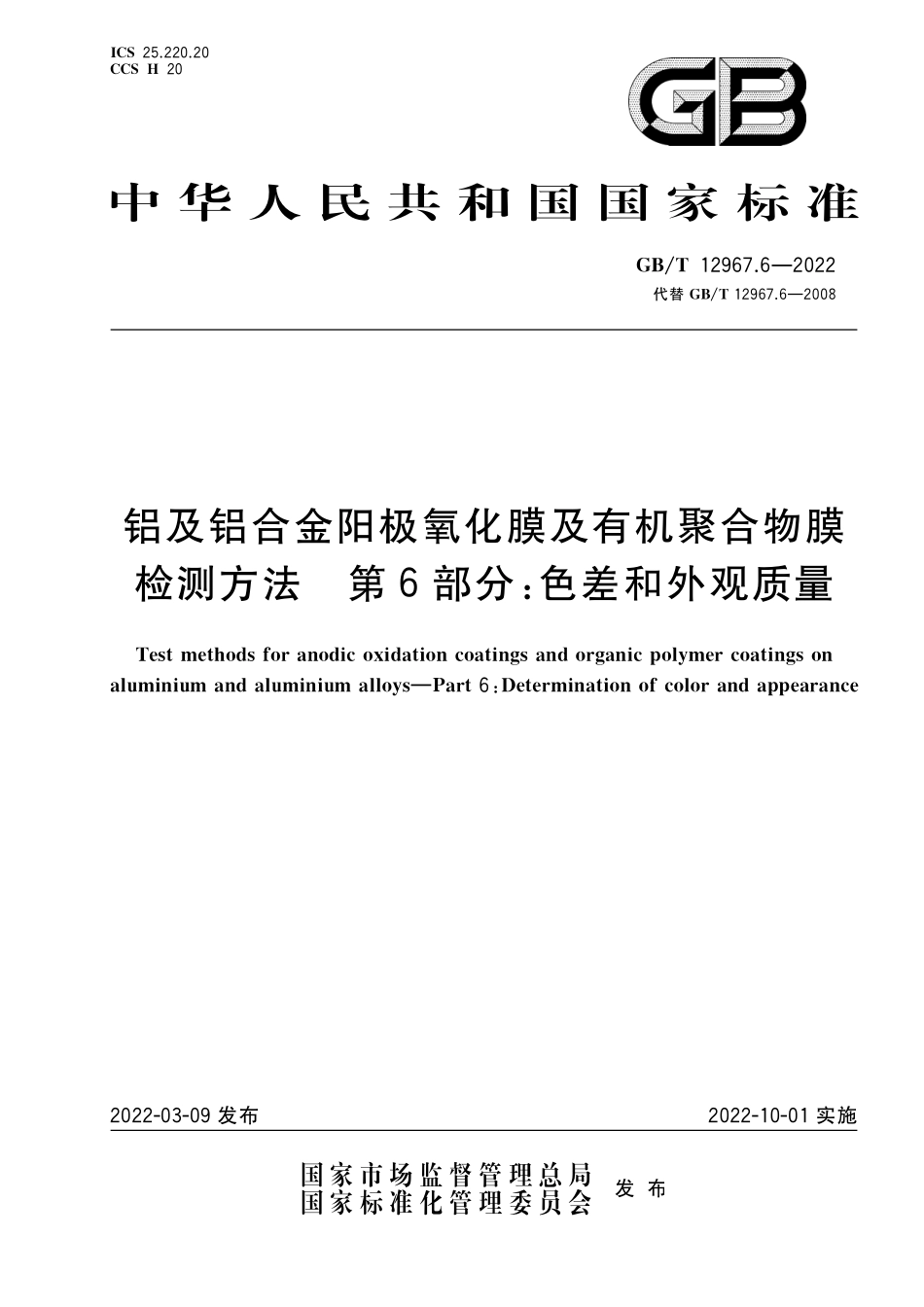

书 书 书犐 犆犛 犆犆犛犎 中 华 人 民 共 和 国 国 家 标 准犌犅犜 代替犌犅犜 铝及铝合金阳极氧化膜及有机聚合物膜检测方法第部分：色差和外观质量犜 犲 狊 狋犿犲 狋 犺 狅 犱 狊犳 狅 狉犪 狀 狅 犱 犻 犮狅 狓 犻 犱 犪 狋 犻 狅 狀犮 狅 犪 狋 犻 狀 犵 狊犪 狀 犱狅 狉 犵 犪 狀 犻 犮狆 狅 犾 狔犿犲 狉犮 狅 犪 狋 犻 狀 犵 狊狅 狀犪 犾 狌犿 犻 狀 犻 狌犿犪 狀 犱犪 犾 狌犿 犻 狀 犻 狌犿犪 犾 犾 狅 狔 狊犘 犪 狉 狋：犇犲 狋 犲 狉犿 犻 狀 犪 狋 犻 狅 狀狅 犳犮 狅 犾 狅 狉犪 狀 犱犪 狆 狆 犲 犪 狉 犪 狀 犮 犲 发布 实施国 家 市 场 监 督 管 理 总 局国 家 标 准 化 管 理 委 员 会发 布书 书 书前言本文件按照 标准化工作导则第部分：标准化文件的结构和起草规则的规定起草。本文件是 铝及铝合金阳极氧化膜及有机聚合物膜检测方法的第部分。已经发布了以下部分：第部分：耐磨性的测定；第部分：盐雾试验；第部分：耐光热性能的测定；第部分：抗破裂性的测定；第部分：色差和外观质量。本文件代替 铝及铝合金阳极氧化膜检测方法第部分：目视观察法检验着色阳极氧化膜色差和外观质量，与 相比，除结构调整和编辑性改动外，主要技术变化如下：更改了“范围”的适用对象，增加了铝及铝合金阳极氧化复合膜及有机聚合物膜（见第章，年版的第章）；更改了“规范性引用文件”（见第章，年版的第章）；在“术语和定义”中，增加了“参比样品”（见），删除了“目视色差”（见 年版的）和“色标”（见 年版的）；更改了“方法概述”（见第章，年版的第章）；删除了“取样”（见 年版的第章）；更改了“试验条件”（见第章，年版的第章）；更改了“仪器设备”（见第章，年版的第章）；更改了“试样”规定（见第章，年版的第章）；更改了“测试步骤”的内容（见第章，年版的第章）；增加了“结果表示”（见第章）；删除了“产品检验”（见 年版的第 章）；更改了“试验报告”（见第 章，年版的第 章）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国有色金属工业协会提出。本文件由全国有色金属标准化技术委员会（）归口。本文件起草单位：国合通用测试评价认证股份公司、广东伟业铝厂集团有限公司、广东坚美铝型材厂（集团）有限公司、广亚铝业有限公司、有色金属技术经济研究院有限责任公司、山东南山铝业股份有限公司、广东建科创新技术研究院有限公司、广东兴发铝业有限公司、福建省南平铝业股份有限公司、江阴恒兴涂料有限公司、铭帝集团有限公司、国标（北京）检验认证有限公司、美国科潘诺实验设备公司上海代表处。本文件主要起草人：郝雪龙、禄璐、梁美婵、徐世光、李绍俊、李志刚、隋来智、张凯、樊志罡、孙健威、谢志军、林乾隆、朱思敏、李正文、张恒。本文件及其所代替文件的历次版本发布情况为：犌犅犜 年首次发布为 ，年并入到 系列，发布为 ；本次是对 的第一次修订。犌犅犜 引言铝及铝合金阳极氧化膜及有机聚合物膜主要用于铝及铝合金表面的保护、装饰，在交通、建筑、家具、家电、装饰、食品包装、机械零部件及功能材料等多领域广泛使用。铝及铝合金阳极氧化膜及有机聚合物膜检测方法第部分：色差与外观质量规定了铝及铝合金表面阳极氧化膜及有机聚合物膜的色差和外观质量试验方法，可作为评价铝及铝合金阳极氧化膜及有机聚合物膜的色差、外观等质量特性的方法，也可用于具有相似膜层试样的工艺质量比较。铝及铝合金阳极氧化膜及有机聚合物膜检测方法与 铝及铝合金阳极氧化氧化膜厚度的测量方法第部分：测量原则、铝及铝合金阳极氧化氧化膜厚度的测量方法第部分：质量损失法、铝及铝合金阳极氧化氧化膜厚度的测量方法第部分：分光束显微镜法、铝及铝合金阳极氧化薄阳极氧化膜连续性检验方法硫酸铜法、铝及铝合金阳极氧化氧化膜封孔质量的评定方法第部分：酸浸蚀失重法、铝及铝合金阳极氧化氧化膜封孔质量的评定方法第部分：导纳法、铝及铝合金阳极氧化氧化膜封孔质量的评定方法第部分：酸处理后的染色斑点法、铝及铝合金阳极氧化膜及有机聚合物膜绝缘性的测定、铝及铝合金阳极氧化阳极氧化膜镜面反射率和镜面光泽度的测定、铝及铝合金阳极氧化阳极氧化膜影像清晰度的测定条标法、铝及铝合金阳极氧化阳极氧化膜表面反射特性的测定积分球法共同构成铝及铝合金阳极氧化膜及有机聚合物膜检测方法标准体系。由五个部分构成：第部分：耐磨性的测定。目的在于确立阳极氧化膜及有机聚合物膜层的耐磨性能评价方法。第部分：盐雾试验。目的在于确立阳极氧化膜及有机聚合物膜层的耐盐雾性能评价方法。第部分：耐光热性能的测定。目的在于确立阳极氧化膜及有机聚合物膜层的耐候性能和耐热性能评价方法。第部分：抗破裂性的测定。目的在于确立阳极氧化膜及有机聚合物膜层的抗破裂性的评价方法。第部分：色差和外观质量。目的在于确立阳极氧化膜及有机聚合物膜层的色差和外观质量评价方法。年，我国首次制定了 铝及铝合金阳极氧化着色阳极氧化膜色差和外观质量检验方法目视观察法。年，我国修改采用 ：铝及铝合金阳极氧化着色阳极氧化膜的颜色和色差测定目视观察法，发布了 铝及铝合金阳极氧化膜检测方法第部分：目视观察法检验着色阳极氧化膜色差和外观质量。并入了 的内容，并增加了比色箱目视法、试验报告的要求。近年来，以各种表面膜层制备技术、纹理加工方式制成的阳极氧化膜或有机聚合物纹理膜在铝合金制品上的应用越来越广泛，且发展前景广阔，现有标准不能满足不同类型膜层色差和外观质量的评价，因此有必要在 中规定适用于不同类型膜层的色差和外观质量的评价方法，以适应不同膜层的性能测试与评价需求。本文件重点补充了阳极氧化复合膜、有机聚合物膜的色差与外观质量评价方法。犌犅犜 铝及铝合金阳极氧化膜及有机聚合物膜检测方法第部分：色差和外观质量范围本文件给出了铝及铝合金阳极氧化膜及有机聚合物膜的色差和外观质量测定的方法概述，并规定了试验条件、仪器设备、试样和样品、测试步骤、结果表示和试验报告等内容。本文件适用于铝及铝合金阳极氧化膜、阳极氧化复合膜、有机聚合物膜色差和外观质量的测定。规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。铝及铝合金术语第部分：表面处理 色度计量器具检定系统表术语和定义 界定的以及下列术语和定义适用于本文件。参比样品狉 犲 犳 犲 狉 犲 狀 犮 犲狊 犪犿狆 犾 犲供需双方商定的，用于限定产品外观或颜色的样品。有效表面狊 犻 犵 狀 犻 犳 犻 犮 犪 狀 狋狊 狌 狉 犳 犪 犮 犲覆盖阳极氧化膜和（或）有机聚合物膜，在技术图纸上有标记，且对物件的适用性能和（或）外观起重要作用，满足产品规定性能要求的物件表面。方法概述在规定的条件下，目视观察或用仪器测量铝及铝合金阳极氧化膜及有机聚合物膜产品的颜色与参比样品的差异程度；目视观察或以参比样品为基准对比观察铝及铝合金阳极氧化膜及有机聚合物膜的表面状况，以评价产品的外观质量。仪器测量色差方法不适用于纹理膜。试验条件 光源 自然光源：选晴天日出后到日落前的漫射日光。人造光源：选人造 标准光源或供需双方商定的光源，人工照明时的照度应大于 。背犌犅犜 景应选用无光泽的黑色或灰色，不应选用彩色背景。照明的散射光源应位于观察者的上方，在比色箱中检查时光源应从试样的正上方垂直入射。观察距离根据产品的最终使用目的，观察距离应符合下列要求。需方有特殊要求时，由供需双方商定。对于装饰性的阳极氧化膜及有机聚合物膜产品观察距离为。对于室内用阳极氧化膜及有机聚合物膜产品观察距离为。对于室外用阳极氧化膜及有机聚合物膜产品观察距离为。视点位置视线垂直于试样（或参比样品）表面，或与试样（或参比样品）表面法线成 。观察人员正常视力或矫正视力应不低于，且无色盲和弱视等影响颜色分辨能力的眼科疾病。仪器设备 比色箱比色箱见附录。色差仪 积分球分光光度仪（或者 结构）。单角度分光光度仪（或者 ）。多角度分光光度仪。为保持测量精度，应定期按 检定。试样和样品 参比样品 参比样品有效表面的面积宜不小于 。用于色差检测的参比样品在有效表面上的颜色应均匀、稳定，无明显表面缺陷。参比样品应保存在干燥且不被光线照射的位置。也可用指定色号的标准色板或直接用试样作为参比样品。用于外观评定的参比样品应能表明需方可接受的表面缺陷程度。试样 试样应清洁，无污垢、污渍和其他异物。如有污渍，应采用水或适当的有机溶剂（如乙醇）润湿后，使用干净的软布或类似材料去除。不应使用会腐蚀试验区域或在试验区域产生保护膜的有机溶剂。试样有效表面的面积宜不小于 。试样无法提供进行色差测量的平面时，可使用标准试板代替试样。犌犅犜 测试步骤 色差 目视法 试样和参比样品的放置将试样和参比样品沿加工方向（如轧制方向、挤压方向）并排放置在基底上，有效表面朝上。注：为了能够得到散射光，防止周围的直射太阳光反射的影响，便于观察样品颜色和色差，在样品下面放置灰色无光纸或起相同作用的其他物质作为基底。测试 在自然光源（）下，观察人员（）按规定的观察距离（）在规定的视点位置（），沿试样的加工方向观察颜色，并与参比样品进行色差比对。使用比色箱时，采用规定的光源（），观察人员（）以 的观察距离、视角观察试样颜色，并与参比样品进行色差比对。测试过程中，尽量避免外界光线照射到试样和参比样品上，比色箱内不应放置影响光线的其他物品。仪器法 试验仪器选择供需双方根据膜层类型选定适宜的色差仪：单色膜层宜选择积分球分光光度仪（）或单角度分光光度仪（），金属感膜层宜选择多角度分光光度仪（），高镜面反射率的膜层宜选择积分球分光光度仪（）。仪器校准开启色差仪，按说明书使用色差仪校准板对色差仪器进行校准。参数设置标准照明体为；模拟室内近距离评估时采用 标准观察者（），模拟室外远距离评估时采用 标准观察者（）；使用积分球分光光度仪时，高镜面反射率的膜层选择“包含镜面反射”参数，其他膜层选择“排除镜面反射”参数；总色差计算选用 。试样和参比样品的放置按 的规定放置试样和参比样品。测试测量试样和参比样品的色度值，读取总色差（犈犪 犫），至少测试个位置，取平均值。外观 按 的规定放置试样。在自然光源（）下，观察人员（）按规定的观察距离（）在规定的视点位置（），沿试样的加工方向观察外观。使用比色箱时，采用规定的光源（），观察人员（）以 的观察距离、视角观察试样外观。犌犅犜 需要与参比样品进行比对时，参比样品随同试样进行测试。结果表示 色差 目视法试验结果中注明试样颜色是否在参比样品限定的范围内。仪器法试验结果以试样与参比样品的总色差（犈犪 犫）表示。外观在试验结果中标注或明示以下内容。阳极氧化膜：试样色泽是否均匀。出现的缺陷（如膜层腐蚀、麻面、夹杂、电灼伤、膜层脱落等）与呈现形态。未出现缺陷时，应明示“未见缺陷”。阳极氧化复合膜：试样色泽是否均匀。出现的缺陷（如皱纹、裂纹、气泡、流痕、麻面、夹杂、发粘和漆膜脱落等）与呈现形态。未出现缺陷时，应明示“未见缺陷”。有机聚合物膜：试样色泽是否均匀。出现的缺陷（如皱纹、流痕、鼓泡、裂纹、气泡、夹杂、凹陷、暗斑、针孔、划伤等缺陷及任何到达基体的损伤）与呈现形态。未出现缺陷时，应明示“未见缺陷或损伤”。纹理膜：纹理图案与供需双方确定的样板是否一致，纹理是否清晰完整。出现的缺陷（如漏印、折痕、暗影、露底等）与呈现形态。未出现缺陷时，应明示“未见缺陷”。试验报告试验报告至少应包括以下内容：）试样材料或产品的说明；）试样尺寸、状态以及表面膜层已知特征及表面处理的说明；）试验条件；）试验方法（目视法、仪器法）；）试验设备的型号；）参比样品及说明；）试验结果；）观察到的异常现象；）本文件编号；）试验日期；）试验人员。犌犅犜 附录犃（资料性）比色箱的结构犃 比色箱的结构示意图见图。标引序号说明：光源；观察视线；试样。图犃 比色箱示意图犃 光源为 标准光源。犃 光源背景颜色为吸光型中灰色（）。犌犅犜
