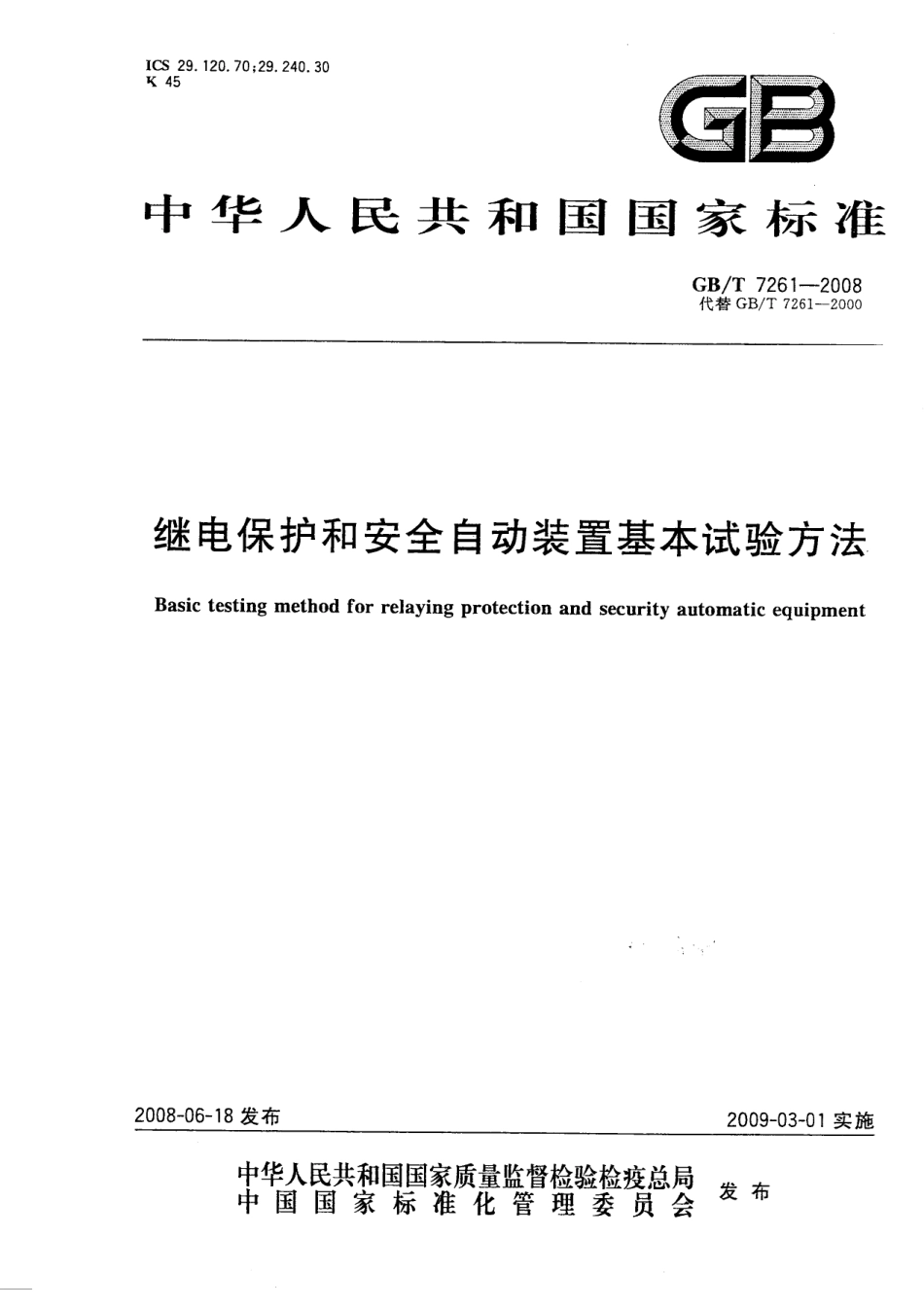

GB 7261-2008 继电保护和安全自动装置基本试验方法.pdf

GB/T7261-20083.2变差试验variation test在试验期间，产品的某个影响量或影响因素处于标称范围的极限值，其余影响量或影响因素处于基准条件下所进行的试验。3.3试验条件允许偏差permissible deviation of the testing condition如果规定试验条件的参数为M,实际试验条件为N,则试验条件的允许偏差见式(1)：N-M(1)M100%试验条件允许偏差也可以用绝对值表示。允许偏差是指这一数值的允许变动范围。3.4被试装置equipment under testEUT被试验的装置。它可以是一只继电器或一台装置。3.5冷态coldstate产品在不施加激励量的情况下，其各部分的温度与周围环境温度之差不大于3的状态。3.6热态（热稳定状态）thermal state(thermally stable state)产品在规定的激励量的作用下，产品温升达到稳定的状态。在该状态每隔半小时测得的温度差不超过1。3.7单轴正弦扫频地震试验single axis sine sweep seismic test被试装置的三个正交轴向依次经受标准频率范围内的等位移或者等加速度扫频正弦振动的试验。3.8双轴试验biaxial test被试装置的水平轴向和垂直轴向同时经受振动的试验。3.9双轴多频随机地震试验biaxial multi-frequency random seismic test被试装置经受试验相应谱的随机序列振动的试验。试验响应谱能够通过双轴多频输入运动复现标准响应谱。3.10标准响应谱standard response spectrum一种响应谱，其波形符合图31，其主要参数为3.11和3.12定义的阻尼和零周期加速度。3.11阻尼damping一个表征系统中许多能量耗散机理的通用术语。实际上，阻尼取决于许多参数，例如结构、振型、应变、作用力、速度、材料、连接滑移等。3.12零周期加速度zero period acceleration响应谱加速度的高频渐近值（见图33）。注：零周期加速度具有实际意义，因为在一个时间历程中，它代表最大的峰值加速度。这种零周期加速度不可与响应谱的峰值加速度相混淆。3
