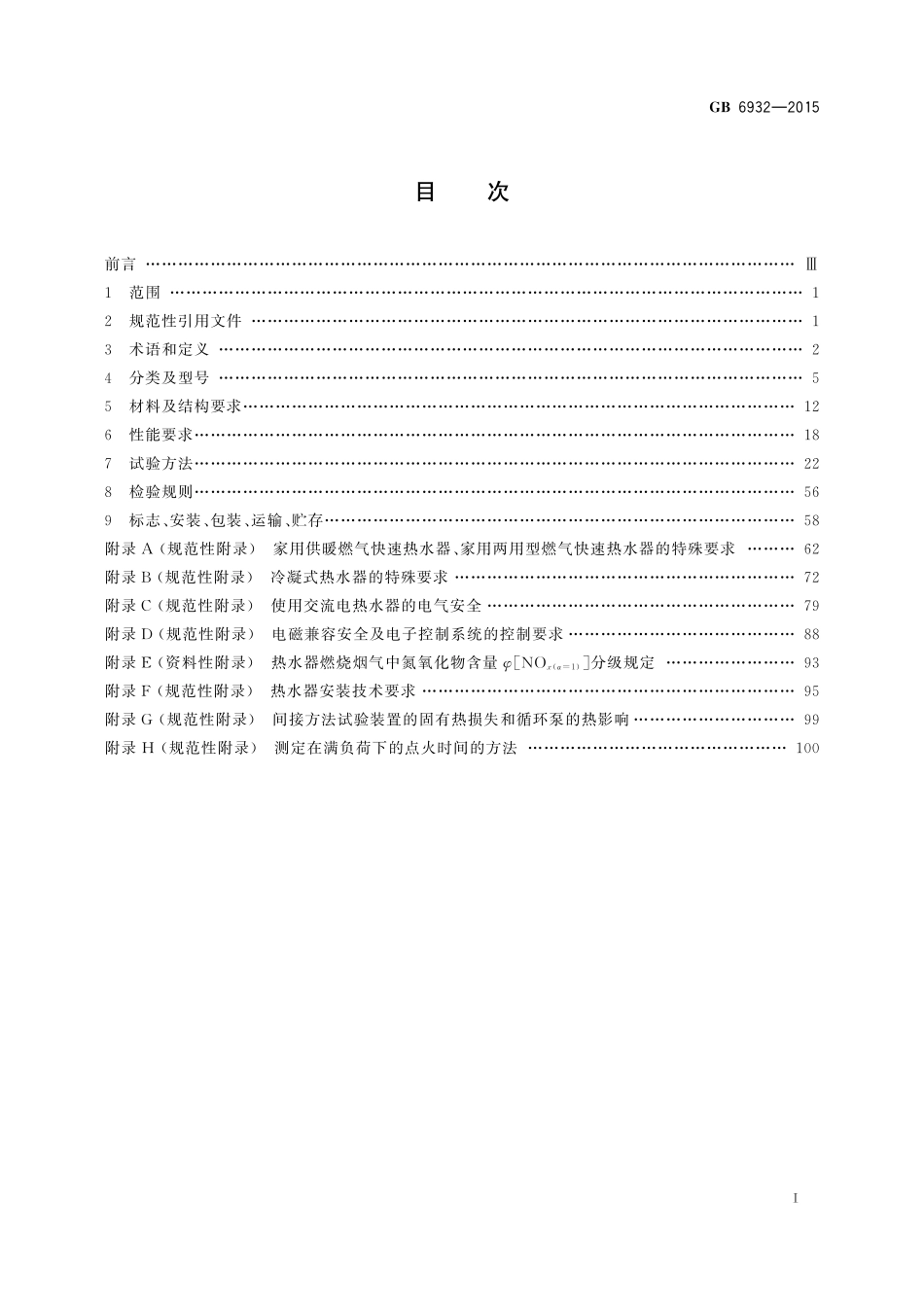

I C S9 7.1 2 0Y6 9中 华 人 民 共 和 国 国 家 标 准G B6 9 3 22 0 1 5代替G B6 9 3 22 0 0 1家用燃气快速热水器D o m e s t i cg a s i n s t a n t a n e o u sw a t e rh e a t e r2 0 1 5-0 9-1 8发布2 0 1 7-0 1-0 1实施中华人民共和国国家质量监督检验检疫总局中 国 国 家 标 准 化 管 理 委 员 会发 布目 次前言1 范围12 规范性引用文件13 术语和定义24 分类及型号55 材料及结构要求1 26 性能要求1 87 试验方法2 28 检验规则5 69 标志、安装、包装、运输、贮存5 8附录A(规范性附录)家用供暖燃气快速热水器、家用两用型燃气快速热水器的特殊要求6 2附录B(规范性附录)冷凝式热水器的特殊要求7 2附录C(规范性附录)使用交流电热水器的电气安全7 9附录D(规范性附录)电磁兼容安全及电子控制系统的控制要求8 8附录E(资料性附录)热水器燃烧烟气中氮氧化物含量NOx(=1)分级规定9 3附录F(规范性附录)热水器安装技术要求9 5附录G(规范性附录)间接方法试验装置的固有热损失和循环泵的热影响9 9附录H(规范性附录)测定在满负荷下的点火时间的方法1 0 0G B6 9 3 22 0 1 5前 言 本标准第5章中的5.1.6.1、5.1.6.2、5.2.2.2.1、5.2.2.8.1、5.2.2.8.2、5.2.2.9.1、5.2.3.1.1、5.2.3.2.1、5.2.3.3.1、5.2.3.4.1,第6章表6中黑体字部分,第8章中的8.4.1.1,第9章中的9.1.1之b)项、9.1.2之a)项、b)项、c)项、9.4.1,附录A中的A.2.2.2之a)项、b)项、A.2.2.3之b)项、A.2.3.1、A.2.3.2.3之a)项、表A.1中黑体字部分,附录B表B.1中黑体字部分,附录C中C.2.1、C.2.2、C.7.1至C.7.4的黑体字部分、C.9.1至C.9.3的黑体字部分、C.1 3.1至C.1 3.1 1的黑体字部分、C.1 4.1至C.1 4.5的黑体字部分,附录F中F.4.1.1、F.4.1.2、F.4.1.4第一段及a)项的黑体字部分为强制性条款,其余为推荐性条款。本标准按照G B/T1.12 0 0 9给出的规则起草。本标准参照了J I SS2 1 0 9:2 0 0 8 家用燃气热水器、E N 2 6:1 9 9 8 安装大气式燃烧器的家用燃气快速热水器(包含修正案1、2和3)。本标准代替G B6 9 3 22 0 0 1 家用燃气快速热水器。本标准与G B6 9 3 22 0 0 1相比,除编辑性修改外主要技术变化如下:修改了自然排气式热水器结构和安装要求(见5.1.6.1、5.1.6.2、5.2.2.8.1、F.4.1.1);增加了自然排气式热水器防止不完全燃烧安全装置(见5.2.3.3);对涉及热水器结构及使用安全的部分内容进行了完善(见5.1.1、5.1.2、5.1.5、5.2.3);增加了对燃气/空气比例控制装置要求(见5.2.2.1 1);对标准中性能要求、试验方法进行了完善(见第6章、第7章);对家用供暖燃气快速热水器、家用两用型燃气快速热水器部分内容进行了修订和完善(见附录A);增加了对冷凝式热水器的特殊要求(见附录B);完善了使用交流电热水器的电气安全(见附录C);完善了电磁兼容安全及电子控制系统的控制要求(见附录D)。本标准由中国标准化协会、中国五金制品协会归口。本标准起草单位:广东万家乐燃气具有限公司、青岛经济技术开发区海尔热水器有限公司、国家燃气用具质量监督检验中心(佛山)、国家日用金属制品质量监督检验中心(沈阳)、国家燃气用具质量监督检验中心(天津)、中山华帝燃具股份有限公司、能率(中国)投资有限公司、广东万和新电气股份有限公司、艾欧史密斯(中国)热水器有限公司、广东神州燃气用具有限公司、樱花卫厨(中国)股份有限公司、成都前锋电子有限责任公司、创尔特热能科技(中山)有限公司、广东美的厨卫电器制造有限公司、广东金美达实业有限公司、广东合胜金属制造有限公司、上海林内有限公司、宁波方太厨具有限公司、中山百得厨卫有限公司、中山市樱雪集团有限公司、阿里斯顿热能产品(中国)有限公司、浙江德意厨具有限公司。本标准主要起草人:余少言、胡定钢、郑涛、张明伟、金锋、刘彤、易洪斌、张坤东、钟家凇、邱步、黎剑豪、黄国金、杨钢、张吉祥、梁国荣、朱宝华、谭六明、江华、徐德明、郭力、周玉林、季兵、浦曦安。本标准所代替标准的历次版本发布情况为:G B6 9 3 21 9 9 4、G B6 9 3 22 0 0 1。G B6 9 3 22 0 1 5家用燃气快速热水器1 范围本标准规定了家用燃气快速热水器的术语和定义、分类及型号、材料及结构要求、性能要求、试验方法、检验规则和标志、安装、包装、运输、贮存。本标准适用于额定热负荷不大于7 0kW的家用供热水燃气快速热水器(以下简称供热水热水器);额定热负荷不大于7 0kW,最大供暖工作水压不大于0.3MP a、供暖水温不大于9 5 的室内型强制给排气式、室外型家用供暖燃气快速热水器(以下简称供暖热水器)和家用两用型燃气快速热水器(以下简称两用热水器),包括冷凝式的供热水热水器、供暖热水器和两用热水器的特殊要求。本标准不适用于燃气容积式热水器。注1:本标准所指燃气,是G B/T1 3 6 1 1 城镇燃气分类和基本特性、G B1 3 6 1 2 人工煤气 规定的燃气,使用G B/T1 3 6 1 1规定以外的燃气时,试验用燃气按产品设计提供的燃气进行,压力范围参照G B/T1 3 6 1 1的有关规定。注2:家用供热水燃气快速热水器、家用供暖燃气快速热水器、家用两用型燃气快速热水器统称为家用燃气快速热水器(以下简称热水器)。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。G B/T1 9 1 包装储运图示标志G B/T2 8 2 8.1 计数抽样检验程序 第1部分:按接收质量限(AQ L)检索的逐批检验抽样计划G B/T2 8 2 8.2 计数抽样检验程序 第2部分:按极限质量(L Q)检索的孤立批检验抽样方案G B/T3 2 8 0 不锈钢冷轧钢板和钢带G B4 2 0 8 外壳防护等级(I P代码)G B4 7 0 6.12 0 0 5 家用和类似用途电器的安全 第1部分:通用要求G B/T5 0 1 3.1 额定电压4 5 0/7 5 0V及以下橡皮绝缘电缆 第1部分:一般要求G B/T5 0 2 3.1 额定电压4 5 0/7 5 0V及以下聚氯乙烯绝缘电缆 第1部分:一般要求G B/T5 4 6 5.2 电气设备用图形符号 第2部分:图形符号G B/T7 3 0 6.1 5 5 密封管螺纹 第1部分:圆柱内螺纹与圆锥外螺纹G B/T7 3 0 6.2 5 5 密封管螺纹 第2部分:圆锥内螺纹与圆锥外螺纹G B/T7 3 0 75 5 非密封管螺纹G B/T1 2 1 1 32 0 0 3 接触电流和保护导体电流的测量方法G B/T1 2 2 0 62 0 0 6 城镇燃气热值和相对密度测定方法G B/T1 3 6 1 1 城镇燃气分类和基本特性G B1 4 5 3 6.1 家用和类似用途电自动控制器 第1部分:通用要求G B1 4 5 3 6.6 家用和类似用途电自动控制器 燃烧器电自动控制系统的特殊要求G B/T1 6 4 1 12 0 0 8 家用燃气用具通用试验方法G B/T1 7 6 2 4.1 电磁兼容 综述 电磁兼容基本术语和定义的应用与解释G B/T1 7 6 2 6.4 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验1G B6 9 3 22 0 1 5G B/T1 7 6 2 6.5 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验G B/T1 7 6 2 6.1 1 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化抗扰度试验G B/T1 7 6 2 7.1 低压电气设备的高电压试验技术 第一部分:定义和试验要求G B/T1 7 7 9 9.11 9 9 9 电磁兼容 通用标准 居住、商业和轻工业环境中的抗扰度试验G B1 9 2 1 2.1 0 变压器、电抗器、电源装置及其组合的安全 第1 0部分:类手提钨丝灯用变压器和电源装置的特殊要求和试验C J J1 2 家用燃气燃烧器具安装及验收规程3 术语和定义G B4 7 0 6.12 0 0 5、G B/T1 3 6 1 1、G B1 4 5 3 6.1、G B1 4 5 3 6.6、G B/T1 6 4 1 12 0 0 8、G B/T1 7 6 2 4.1界定的以及下列术语和定义适用于本文件。3.1家用供热水燃气快速热水器 d o m e s t i cg a s i n s t a n t a n e o u sw a t e rh e a t e r f o rh o tw a t e r具有水气联动装置控制燃烧燃气的开关,利用燃烧的热量快速加热通过热交换器内流动的水的器具。3.2低热值 n e t c a l o r i f i cv a l u eQ1标准状态下1m3(或1k g)燃气完全燃烧所放出的热量,不包括水蒸气潜热所释放的热量。3.3水温波动 t e m p e r a t u r e f l u c t u a t i o n在出水量和设定出水温度保持不变的情况下,最大和最小出热水温度的差值。3.4适用水压 a p p l i e dw a t e rp r e s s u r e热水器所能承受的制造商铭牌标识正常工作时的最大和最小供水相对静压力值。3.5热负荷(热流量)h e a t i n p u t燃料在燃烧器中燃烧单位时间内所释放的热量,即在相同状态下燃气低热值和体积流量的乘积。3.6额定热负荷(额定热流量)r a t e dh e a t i n p u t规定的基准气条件下热负荷。该值是产品铭牌的标称值,单位为kW(1kW=3.6M J/h)。3.7最小热负荷(最小热流量)m i n i m u mh e a t i n p u t在额定燃气压力下,处于最小的燃气流量状态下工作时的热负荷。3.8燃气供气压力 g a s s u p p l yp r e s s u r eP在热水器燃气入口处,运行时测得的相对静压力。3.9热效率 t h e r m a l e f f i c i e n c y有效利用热量占燃气完全燃烧总放热量的百分比。2G B6 9 3 22 0 1 53.1 0产热水能力 h o tw a t e rp r o d u c t i o nc a p a c i t y燃气条件为0-2,热水器工作在最大热负荷状态下,供水压力为0.1MP a,温升折算到t=2 5K时每分钟流出的热水量。3.1 1额定产热水能力 r a t e dp r o d u c t i o nc a p a c i t yo fh o tw a t e r产品铭牌的标称值,由制造商给出的产热水能力。3.1 2供水压力 w a t e r s u p p l yp r e s s u r e正常使用时在进水口处测得的相对静压力。3.1 3离焰 f l a m e l i f t火焰从燃烧器火孔全部或部分离开的现象。3.1 4回火 l i g h tb a c k火焰在燃烧器内部燃烧的现象。3.1 5黄焰 y e l l o wf l a m e燃烧时在火焰锥体顶部(与冷体接触)形成黄色的火焰。3.1 6爆燃 e x p l o s i v e c o m b u s t i o n燃气与空气混合后的急剧燃烧现象,燃烧噪声超过8 5d B。3.1
