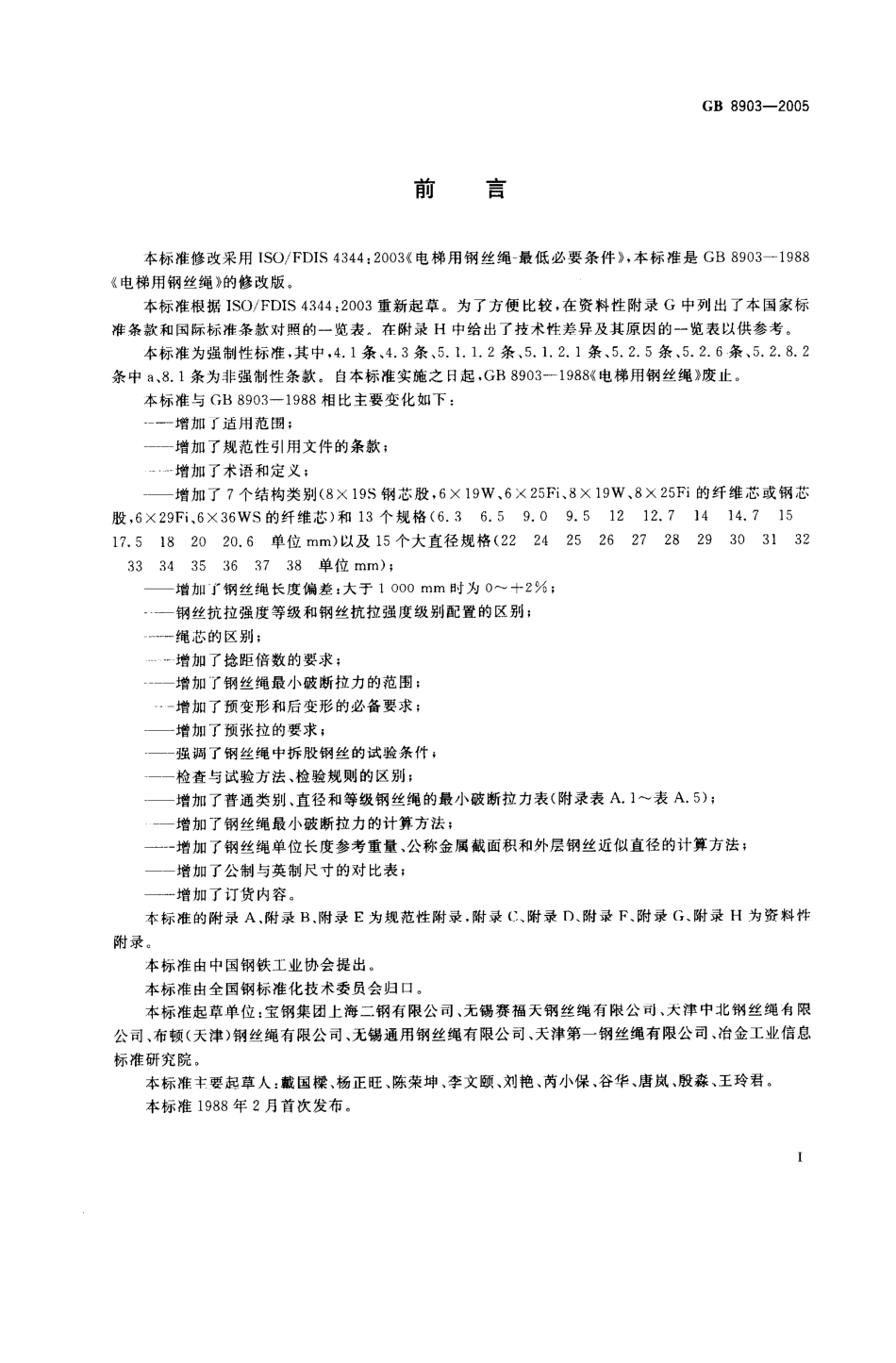

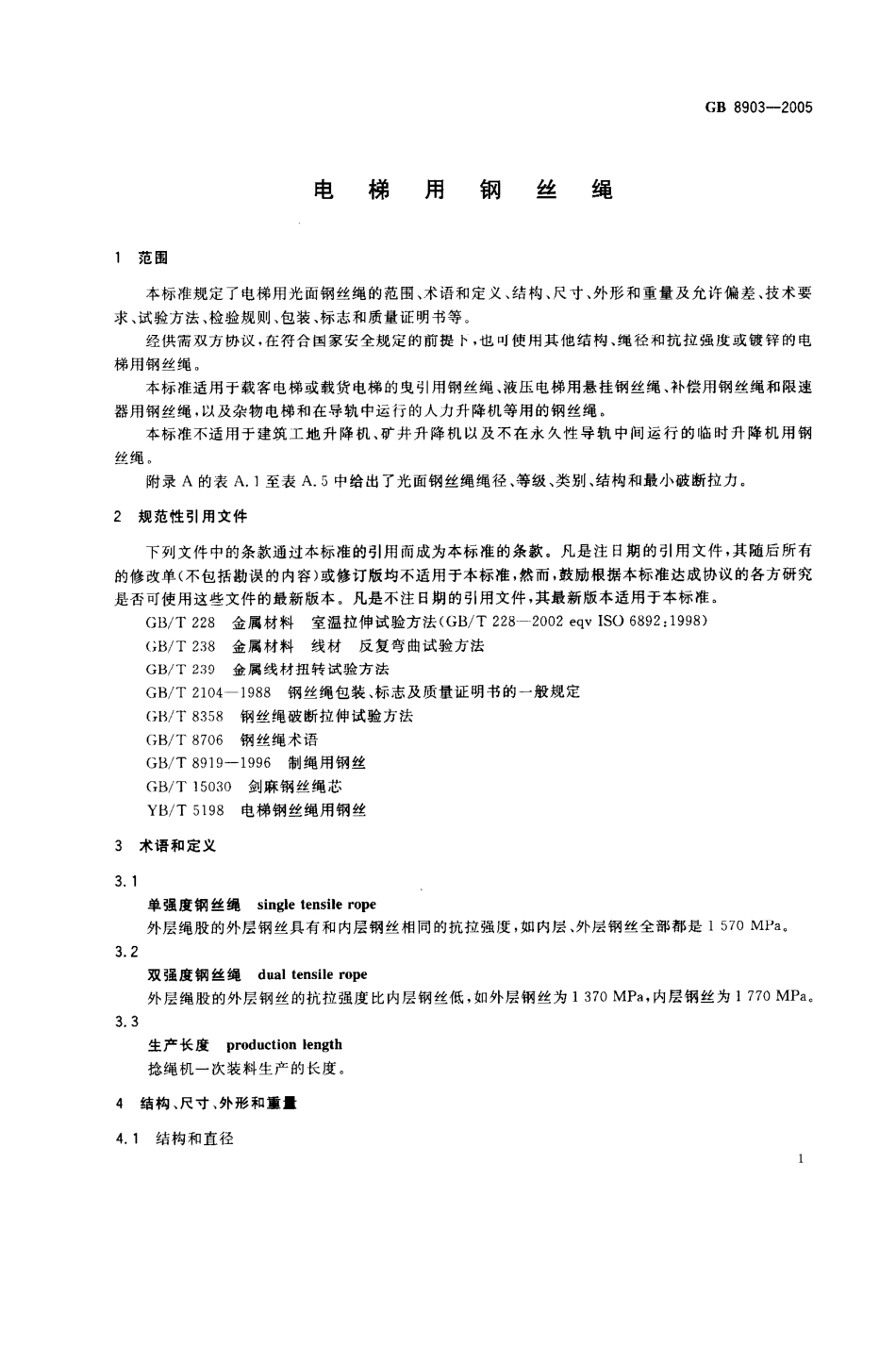

GB89032005前言本标准修改采用ISO/FDIS4344:2003电梯用钢丝绳-最低必要条件，本标准是GB8903一1988电梯用钢丝绳的修改版。本标准根据1SO/FDIS4344:2003重新起草。为了方便比较，在资料性附录G中列出了本国家标准条款和国际标准条款对照的一览表。在附录H中给出了技术性差异及其原因的一览表以供参考。本标准为强制性标准，其中，4.1条、4.3条、5.1.1.2条、5.1.2.1条、5.2.5条、5.2.6条、5.2.8.2条中a、8.1条为非强制性条款。自本标准实施之日起，GB8903一1988电梯用钢丝绳废止。本标准与GB8903一1988相比主要变化如下：-一增加了适用范围：增加了规范性引用文件的条款：增加了术语和定义：增加了7个结构类别(819S钢芯股，619W、625Fi、819W、825Fi的纤维芯或钢芯股，629Fi、636WS的纤维芯)和13个规格(6.36.59.09.51212.71414.71517.5182020.6单位mm)以及15个大直径规格(22242526272829303132333435363738单位mm):增加丫钢丝绳长度偏差：大于1000mm时为0十2%；一钢丝抗拉强度等级和钢丝抗拉强度级别配置的区别；一绳芯的区别：增加了捻距倍数的要求：一一增加了钢丝绳最小破断拉力的范围：-增加了预变形和后变形的必备要求：增加了预张拉的要求；强调了钢丝绳中拆股钢丝的试验条件，检查与试验方法、检验规则的区别；增加了普通类别、直径和等级钢丝绳的最小破断拉力表（附录表A.1表A.5):增加了钢丝绳最小破断拉力的计算方法：一-增加了钢丝绳单位长度参考重量、公称金属截面积和外层钢丝近似直径的计算方法：增加了公制与英制尺寸的对比表；一增加了订货内容。本标准的附录A,附录B附录E为规范性附录，附录C、附录D、附录F、附录G、附录H为资料性附录。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：宝钢集团上海二钢有限公司、无锡赛福天钢丝绳有限公司、天津中北钢丝绳有限公司、布顿（天津）钢丝绳有限公司、无锡通用钢丝绳有限公司、天津第一钢丝绳有限公司、冶金工业信息标准研究院。本标准主要起草人：戴国樑、杨正旺、陈荣坤、李文颐、刘艳、芮小保、谷华、唐岚、殷森、王玲君。本标准1988年2月首次发布。GB8903-2005钢丝绳结构、公称直径与类别应供需双方协议并符合如下要求：a)附录A中表A.1至A.5中包括的钢丝绳结构、公称直径与类别；或b)另外不在附录A范围内的单层或多层捻制结构，但其外层股不少于6股或不多于9股；或c)a)和b)之外的其他结构；当需方只说明类别，则由供方决定结构。注1：钢丝绳的类别由股的数量和股的结构来划分。如，819类别组成有819W(1+6+6/6),819S(1+9+9)和825Fi(1+6+6F+12)。注2：表A.1、表A.2和表A.3适用于曳引用钢丝绳和液压电梯用悬挂钢丝绳。注3：表A.1、表A.2适用于限速器用钢丝绳。注4：表A.1、表A.2和表A.4、表A.5适用于补偿用钢丝绳。4.2钢丝绳直径允许偏差应符合表1、表2的规定。4.3长度钢丝绳应按订货长度供货，并应符合下列允许偏差：400m:0+5%;400m1000m:0+20m;1000 m:0+2%;钢丝绳长度的测量，应在无载荷的情况下进行。若有特殊要求，须经供需双方协议，并在合同中注明。表1曳引用钢丝绳和限速器用钢丝绳直径允许偏差公称直径/允许偏差/%绳芯类别mm无载荷5%最小破断拉力10%最小破断拉力+6+5+410+2+10纤维芯+5+4+310+2+10+4+3+3钢芯所有钢丝绳直径+100表2液压电梯用悬挂钢丝绳和补偿用钢丝绳直径允许偏差钢丝绳公称直径/mm(无载荷)允许偏差/%+6100十5104.4不圆度钢丝绳不圆度应不大于其公称直径的3%。4.5重量钢丝绳的重量，用kg/100m表示，其参考重量见附录A中表A.1至表A.5的规定。4.6标记示例结构为819西鲁式，绳芯为纤维芯，公称直径为13mm,钢丝公称抗拉强度为1370/1770(1500)MPa,表面状态光面，双强度配制，捻制方法为右交互捻的电梯用钢丝绳标记为：电梯用钢丝绳：13NAT819S-FC-1500(双)ZS-GB8903-2005。2
