GB∕T 40913-2021 玻璃瓶罐热端涂层厚度的测定方法.pdf

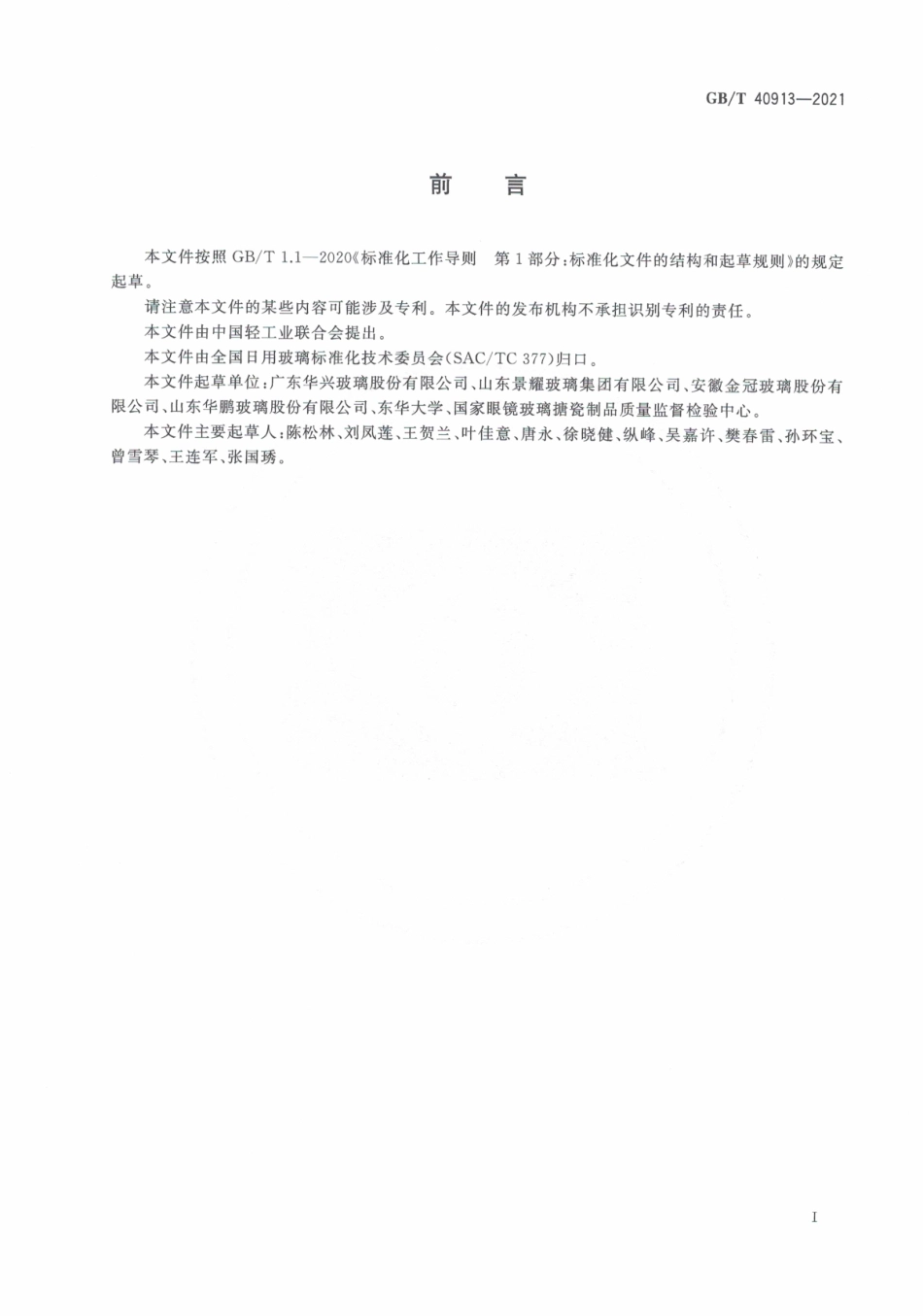

ICS81.040.01CCS Y 22GB中华人民共和国国家标准GB/T40913-2021玻璃瓶罐热端涂层厚度的测定方法Method for the determination of the hot-end coating thickness of glass bottle2021-11-26发布2022-06-01实施2002国家市场监督管理总局国家标准化管理委员会发布电话006231刮涂查真伪GB/T40913-2021前言本文件按照GB/T1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国轻工业联合会提出。本文件由全国日用玻璃标准化技术委员会(SAC/TC377)归口。本文件起草单位：广东华兴玻璃股份有限公司、山东景耀玻璃集团有限公司、安徽金冠玻璃股份有限公司、山东华鹏玻璃股份有限公司、东华大学、国家眼镜玻璃搪瓷制品质量监督检验中心。本文件主要起草人：陈松林、刘凤莲、王贺兰、叶佳意、唐永、徐晓健、纵峰、吴嘉许、樊春雷、孙环宝、曾雪琴、王连军、张国琇。IGB/T40913-2021玻璃瓶罐热端涂层厚度的测定方法1范围本文件描述了玻璃瓶罐锡氧化物热端涂层厚度的测定方法。本文件适用于各类玻璃瓶罐瓶口及瓶身0A99A范围内热端涂层厚度的测定。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中，注日期的引用文件，仅该日期对应的版本适用子本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T8170数值修约规则与极限数值的表示和判定3术语和定义下列术唐和用义适用于本件。3.1热端涂ot-end coating喷涂材料在热的玻璃外表一60C分解生成一层氧飞物4原理玻璃瓶罐进行热端喷涂后会在玻璃外表面生戒锡氧化柳涂层带有锡氧化物的玻璃表面光的反射量与人射角、折光案和锡氧化物材料的厚度有关。在入射角和折光率已知的情况下，可通过光的反射量测量锡氧化物涂层厚度。5试剂或材料5.1引导液折光率接近常规玻璃折光率nn0=1.5(波长为589310-1m钠灯D线)，不应有气泡，宜避光保存，避免潮湿环境。5.2校准样品5.2.1未经热端喷涂(0A)的标准件。5.2.2已知热端喷涂厚度(17A35A)的标准件。注：A为玻璃瓶罐热端涂层厚度测量数据的单位，国内外玻璃行业通常采用CTU(coating thickness unit),lCTU1A(10-10m)。
