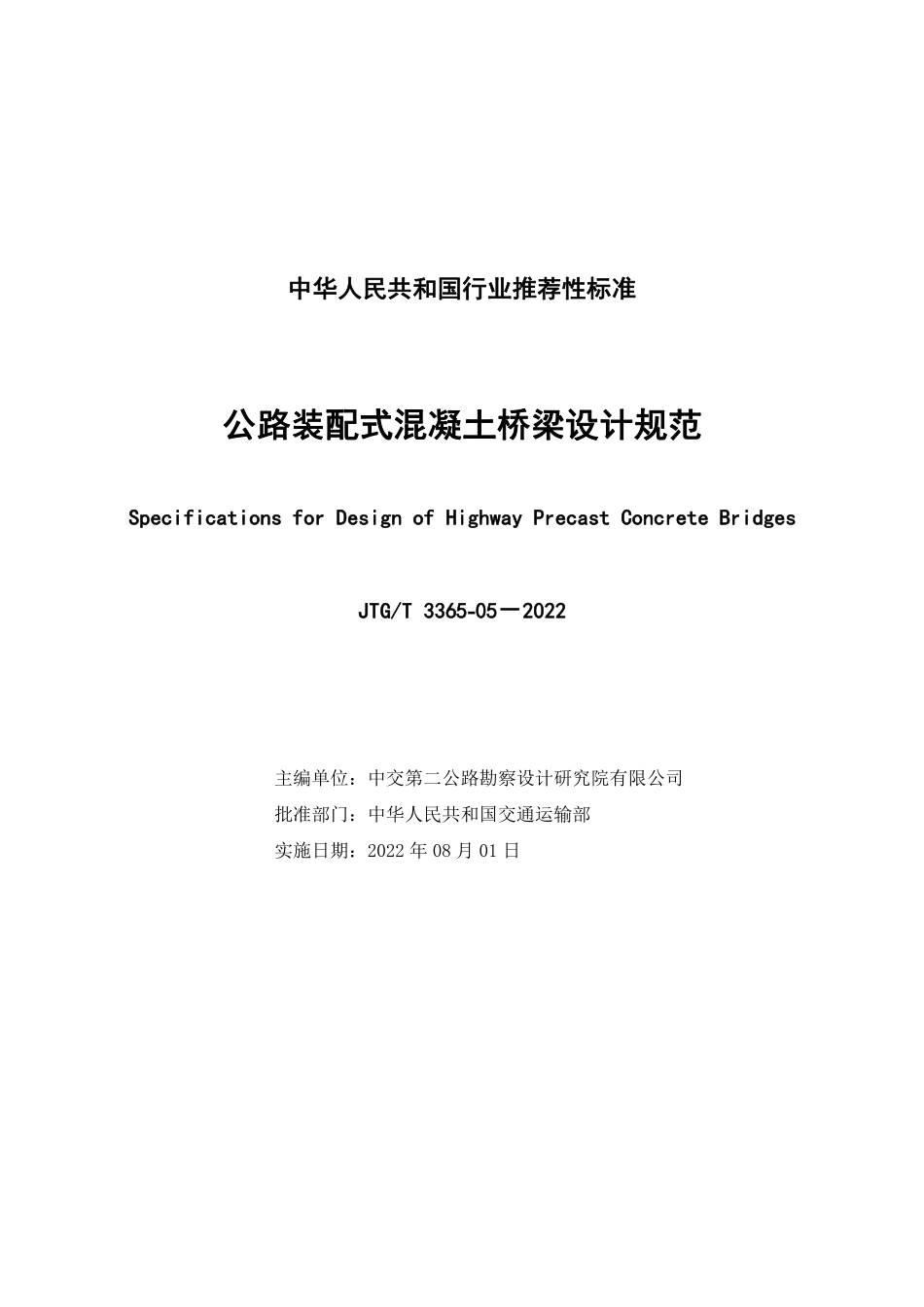

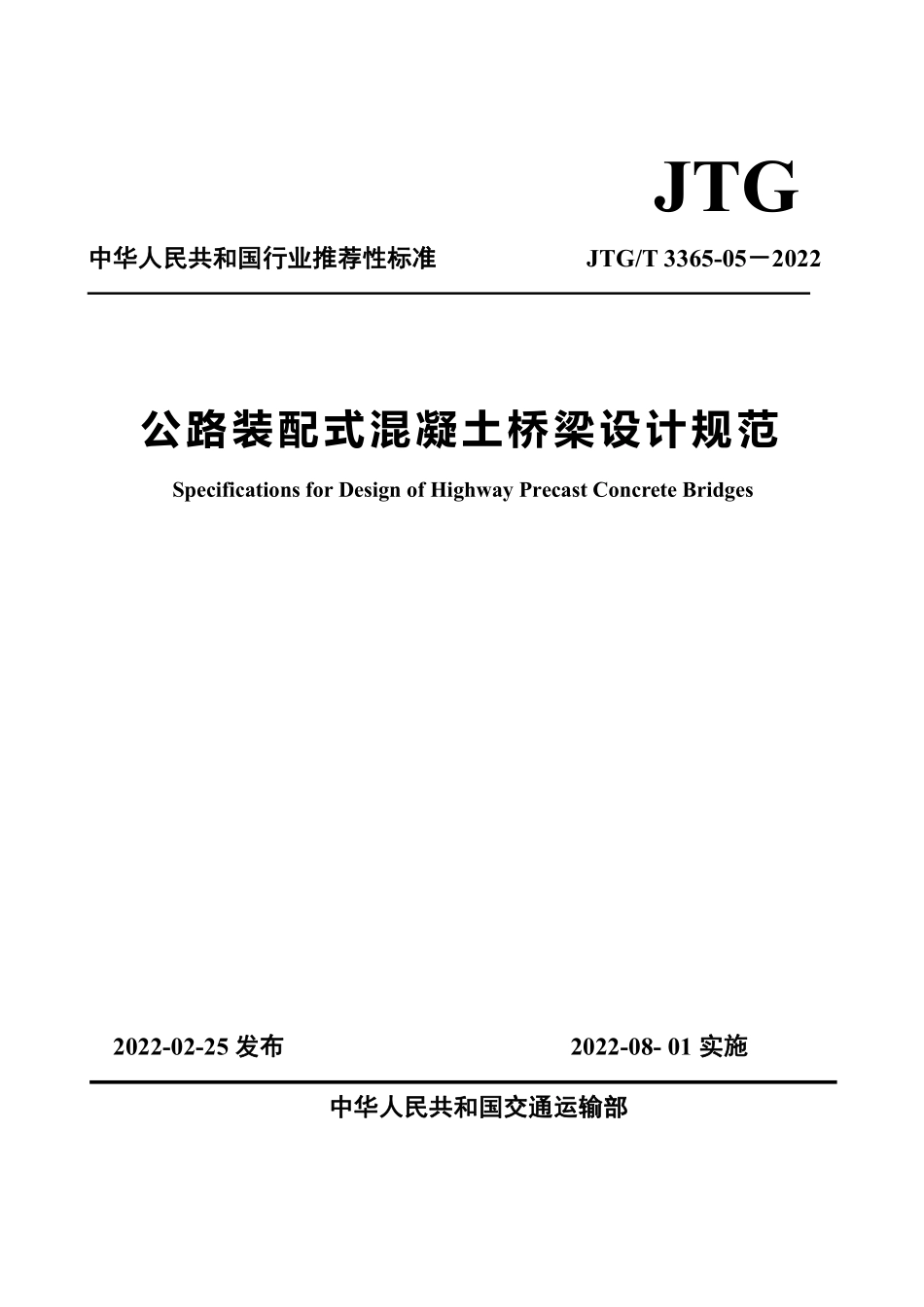

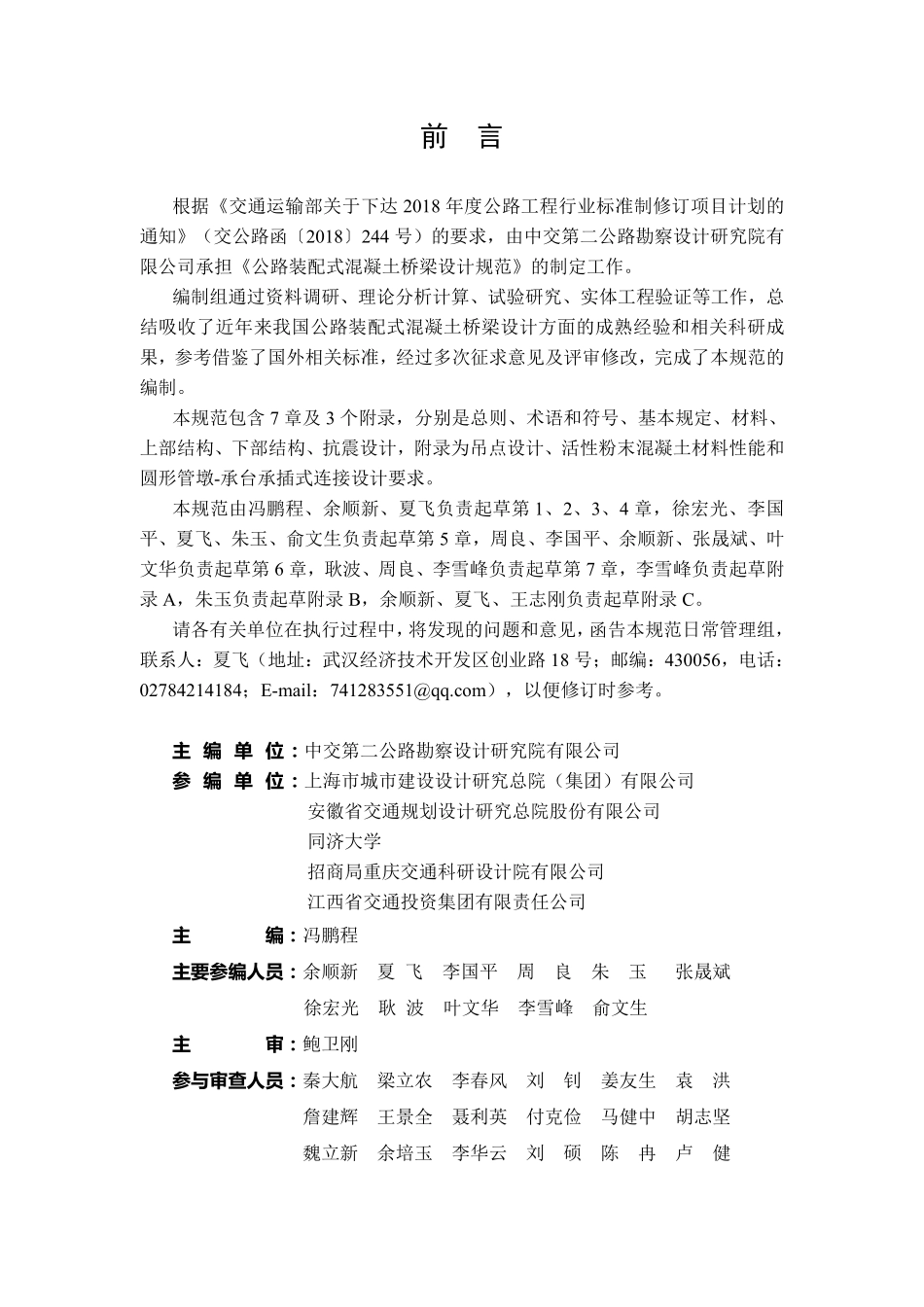

JTG中华人民共和国行业推荐性标准中华人民共和国行业推荐性标准JTG/T 3365-052022公路装配式混凝土桥梁设计规范Specifications for Design of Highway Precast Concrete Bridges2022-02-25 发布发布2022-08-01 实施实施中华人民共和国交通运输部中华人民共和国交通运输部中华人民共和国行业推荐性标准中华人民共和国行业推荐性标准公路装配式混凝土桥梁设计规范公路装配式混凝土桥梁设计规范SpecificationsSpecifications forfor DesignDesign ofof HighwayHighway PrecastPrecast ConcreteConcrete BridgesBridgesJTGJTG/T/T 33653365-050520222022主编单位:中交第二公路勘察设计研究院有限公司批准部门:中华人民共和国交通运输部实施日期:2022 年 08 月 01 日前言根据交通运输部关于下达 2018 年度公路工程行业标准制修订项目计划的通知(交公路函2018244 号)的要求,由中交第二公路勘察设计研究院有限公司承担公路装配式混凝土桥梁设计规范的制定工作。编制组通过资料调研、理论分析计算、试验研究、实体工程验证等工作,总结吸收了近年来我国公路装配式混凝土桥梁设计方面的成熟经验和相关科研成果,参考借鉴了国外相关标准,经过多次征求意见及评审修改,完成了本规范的编制。本规范包含 7 章及 3 个附录,分别是总则、术语和符号、基本规定、材料、上部结构、下部结构、抗震设计,附录为吊点设计、活性粉末混凝土材料性能和圆形管墩-承台承插式连接设计要求。本规范由冯鹏程、余顺新、夏飞负责起草第 1、2、3、4 章,徐宏光、李国平、夏飞、朱玉、俞文生负责起草第 5 章,周良、李国平、余顺新、张晟斌、叶文华负责起草第 6 章,耿波、周良、李雪峰负责起草第 7 章,李雪峰负责起草附录 A,朱玉负责起草附录 B,余顺新、夏飞、王志刚负责起草附录 C。请各有关单位在执行过程中,将发现的问题和意见,函告本规范日常管理组,联系人:夏飞(地址:武汉经济技术开发区创业路 18 号;邮编:430056,电话:02784214184;E-mail:),以便修订时参考。主 编 单 位:中交第二公路勘察设计研究院有限公司参 编 单 位:上海市城市建设设计研究总院(集团)有限公司安徽省交通规划设计研究总院股份有限公司同济大学招商局重庆交通科研设计院有限公司江西省交通投资集团有限责任公司主编:冯鹏程主要参编人员:余顺新夏 飞李国平周良朱玉张晟斌徐宏光耿 波叶文华李雪峰俞文生主审:鲍卫刚参与审查人员:秦大航梁立农李春风刘钊姜友生袁洪詹建辉王景全聂利英付克俭马健中胡志坚魏立新余培玉李华云刘硕陈冉卢健吴有铭赵会东史方华丁望星张永涛陈鸣王德志谭邦明丁继武刘勇孔佳伟贾俊峰刘海清李春生参 加 人 员:王志刚段宝山杨大海陈金州李谦刘颖魏思斯曾明辉目次1目次1 总则.12 术语和符号.22.1 术语.22.2 符号.33 基本规定.93.1 一般规定.93.2 作用及作用效应组合.93.3 设计要求.94 材料.114.1 混凝土、钢筋和钢材.114.2 连接材料.115 上部结构.165.1 一般规定.165.2 构造规定.165.3 计算规定.205.4 持久状况承载能力极限状态计算.205.5 持久状况正常使用极限状态计算.355.6 持久状况和短暂状况的构件接缝位置应力计算.396 下部结构.436.1 一般规定.436.2 构造规定.466.3 计算规定.506.4 持久状况承载能力极限状态计算.506.5 持久状况正常使用极限状态计算.586.6 持久状况和短暂状况的构件接缝位置应力计算.597 抗震设计.597.1 一般规定.597.2 抗震验算.617.3 抗震措施.68目次2附录附录 A 吊点设计吊点设计.70附录附录 B 活性粉末混凝土材料性能活性粉末混凝土材料性能.73附录附录 C 圆形管墩圆形管墩承台承插式连接设计要求承台承插式连接设计要求.82本规范用词用语说明.87总则11 总则1.0.1 为规范和指导公路装配式混凝土桥梁的设计,推进桥梁工业化发展,提升桥梁工程的品质,制定本规范。1.0.2 本规范适用于公路装配式混凝土梁式桥梁的设计。1.0.3 公路装配式混凝土桥梁的设计,应遵循安全、耐久、适用、环保、经济和美观的原则,综合考虑预制、运输、安装等施工因素。1.0.4 公路装配式混凝土桥梁的设计除应符合本规范的规定外,尚应符合国家和行业现行有关标准的规定。术语和符号22 术语和符号2.1 术语2.1.1 装配式混凝土桥梁 precast concrete bridge由预制混凝土构件通过可靠的方式连接组合成整体的混凝土桥梁。2.1.2 胶接缝 epoxy joint混凝土构件预制节段的结合面采用涂抹环氧基树脂材料的接缝。2.1.3 砂浆填充接缝 mortar joint混凝土构件预制节段的结合面采用水泥基砂浆填充后压密的接缝。2.1.4 现浇混凝土接缝 cast-in-place concrete joint混凝土构件的预制节段之间采用现浇混凝土连接的接缝,又称湿接缝。2.1.5 灌浆套筒连接 grouted splicing sleeve在金属套筒的端部插入钢筋并压注水泥基灌浆料的钢筋连接方式。2.1.6 灌浆波纹钢管连接 rebar splicing by grouted corrugated steel pipe混凝土预制构件预埋受力钢筋插入另一构件的预埋波纹钢管内并压注水泥基灌浆料的钢筋连接方式。2.1.7 构件承插式连接 socket connection将预制构件一端插入相接构件的预留孔内,通过浇筑混凝土或压注水泥基灌浆料,使构件连接成整体的连接方式。2.1.8 钢筋插槽式连接 grouted pocket connection将预制构件预埋受力钢筋整体插入相接构件的预留孔内部,通过浇筑混凝土,使两者连接成整体的连接方式。2.1.9 全厚度预制桥面板 full-depth deck沿桥面板厚度方向一次性预制完成的桥面板。术语和符号32.1.10 部分厚度预制桥面板 partial-depth deck桥面板厚度方向仅预制部分厚度,现场浇筑剩余厚度的桥面板。2.1.11 剪弯比 ratio of shear to bending moment剪力与弯矩设计值之比,用于判断节段拼装受弯构件接缝截面是否应进行抗剪弯承载力计算。2.2 符号2.2.1 材料性能cE混凝土的弹性模量;cdf、tdf混凝土的轴心抗压、抗拉强度设计值;ckf、tkf混凝土的轴心抗压、抗拉强度标准值;ckf、tkf 施工阶段混凝土的轴心抗压、抗拉强度标准值;cu,kf边长为 150mm 的混凝土立方体抗压强度标准值;pd,ef体外预应力钢筋的抗拉强度设计值;pd,if体内预应力钢筋的抗拉强度设计值;pd,if 体内预应力钢筋的抗压强度设计值;sdf、sdf 普通钢筋的抗拉、抗压强度设计值;sr,df内环钢筋的抗拉强度设计值;su,dfU 形钢筋的抗拉强度设计值;sv,df箍筋的抗拉强度设计值;sv,kf穿过可能剪切开裂面钢筋或核心混凝土加强钢筋的抗拉强度标准值。2.2.2 作用与作用效应dM弯矩设计值;spd,ccM圆形截面受压构件全部纵向连续普通钢筋和预应力钢筋合力产生的抗弯力矩设计值;spd,crM环形截面受压构件全部纵向连续普通钢筋和预应力钢筋合力产生的抗弯力矩设计值;udM受弯或受压构件截面抗弯承载力设计值;yM桥墩等效屈服弯矩;dN轴向压力设计值;spd,cN受压构件纵向连续普通钢筋和预应力钢筋的合力设计值;术语和符号4spd,ccN圆形截面受压构件全部纵向连续普通钢筋和预应力钢筋的合力设计值;spd,crN环形截面受压构件全部纵向连续普通钢筋和预应力钢筋的合力设计值;spd,fN受弯构件纵向连续普通钢筋和预应力钢筋的合力设计值在接缝截面法向的分力;udN受压构件的截面抗压承载力设计值;dT竖向拉力的设计值;dV剪力设计值;tkV施工阶段计入动力系数作用标准值组合在接缝截面产生的剪力;pb,dV弯起预应力钢筋拉力设计值在与构件轴线垂直方向的分力;pdV弯起预应力钢筋拉力设计值在接缝截面切向的分力;peV弯起预应力钢筋的永存预加力在与构件轴线垂直方向的分力;udV截面抗剪承载力上限值;c剪压区混凝土的压应力设计值;cc使用阶段接缝截面混凝土的最大压应力;tcc施工阶段接缝截面边缘混凝土的最大压应力;cp使用阶段接缝位置混凝土的最大主压应力;tct施工阶段接缝截面边缘混凝土的最大拉应力;t l作用准永久组合下接缝截面边缘混凝土的拉应力;p0,i圆形或环形截面体内预应力钢筋合力点处混凝土正应力等于零时体内预应力钢筋的应力;p0,i截面受压区体内预应力钢筋合力点处混凝土正应力等于零时体内预应力钢筋的应力;pc永存预加力下接缝截面边缘混凝土的压应力,或全部预应力钢筋在受拉区体内预应力钢筋合力点产生的预压应力;pc全部预应力钢筋在截面受压区体内预应力钢筋合力点产生的预压应力;tpc,a施工阶段接缝截面的平均压应力;pd,e体外预应力钢筋的极限应力设计值;pe,e、pe,i体外、体内预应力钢筋的永存应力;术语和符号5pe,i截面受压区体内预应力钢筋的永存应力;pu,e体外预应力钢筋的极限应力增量;st作用频遇组合下接缝截面边缘混凝土的拉应力;tp预加力和作用频遇组合下接缝位置混凝土的主拉应力;ttp施工阶段构件中心轴处接缝位置混凝土的主拉应力;c剪压区混凝土的剪应力设计值;tcj施工阶段接缝界面的剪应力;tck施工阶段剪力键根部截面混凝土的剪应力。2.2.3 几何参数minaT 形截面剪压区高度最小时压力合力作用点至截面受压边缘的距离;b矩形截面的宽度、带翼板截面的肋板或腹板垂直于构件弯曲平面的宽度,或现浇接缝的宽度;eb矩形截面的有效宽度、带翼板截面的肋板或腹板沿厚度方向的有效宽度;fb矩形截面的宽度或带翼板截面受压翼板的有效宽度;f,sb矩形截面的宽度或带翼板截面受压翼板的抗剪有效宽度;hb受压翼板承托或加腋的宽度;tb矩形截面的宽度、带翼板截面的肋板或腹板沿厚度方向的宽度,或箱体截面各腹板沿厚度方向的宽度之和;e轴向压力作用点至截面受拉侧或受压较小侧的纵向连续普通钢筋和体内预应力钢筋合力点的距离;0e轴向压力对换算截面形心轴的初始偏心距;h构件截面高度;0h截面受拉区纵向连续普通钢筋和体内预应力钢筋的合力点至截面受压边缘的距离;eh减去受拉侧纵向普通钢筋保护层厚度的截面抗剪有效高度;fh受压翼板有效宽度内的平均厚度;p,eh体外预应力钢筋合力点至截面受压边缘的初始距离;p,ih截面受拉区或受拉侧体内预应力钢筋合力点至截面受压边缘的距离;术语和符号6pu,eh体外预应力钢筋合力点至截面受压边缘的极限距离;sh截面受拉区纵向连续普通钢筋合力点至截面受压边缘的距离;spd,chspd,cN的作用点至截面受压边缘的距离;spd,fhspd,fN的作用点至截面受压边缘的距离;wh矩形截面的高度、带翼板截面扣除上下翼板厚度的肋板净高度或扣除顶底板厚度的腹板净高度;l相邻 U 形钢筋的交错搭接长度;l接缝压密值;r圆形截面的半径;1r、2r环形截面的外、内半径;cr成品索截面的外半径;sr圆形或环形截面纵向连续普通钢筋所在圆周线的半径;pr圆形或环形截面体内预应力钢筋所在圆周线的半径;s相邻交叉 U 形钢筋的轴线间距;vs斜截面范围内的箍筋间距;x接缝截面剪压区的高度;minx矩形截面剪压区的最小高度;cA圆形或环形截面的面积;cjA接缝的截面面积;ck,iA第 i 个键块根部的截面面积;cvA可能开裂面的截面面积或 U 形钢筋交错重叠部分所围核心混凝土投影平面的净面积;p,eA体外预应力钢筋的截面面积,或圆形或环形截面全部体外预应力钢筋的截面面积;pb,iA、pb,eA体内
