GB 5135.11-2006 自动喷水灭火系统 第11部分：沟槽连接件.pdf

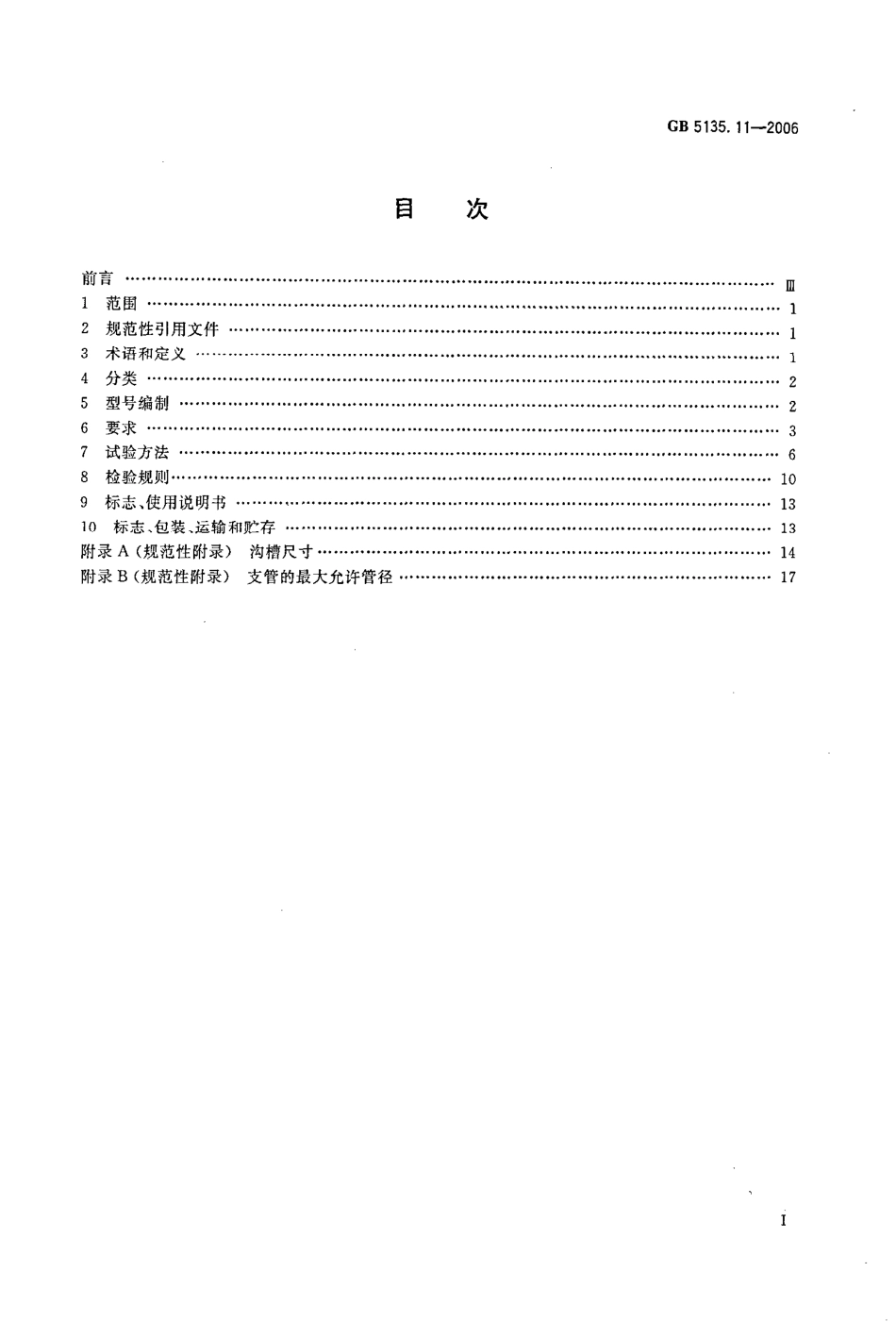

1CS13.220.20C83中华人民共和国国家标准GB5135.11一2006自动喷水灭火系统第11部分：沟槽式管接件Automatic sprinkler system-Part 11:Grooved couplings and fittings2006-04-07发布2006-12-01实施中华人民共和国国家质量监督检验检疫总局中国国家标谁化管理委员会发布GB5135.11-2006目次前言1范围2规范性引用文件13术语和定义14分类25型号编制26要求37试验方法68检验规则109标志、使用说明书1310标志、包装、运输和贮存13附录A(规范性附录)沟槽尺寸14附录B(规范性附录)支管的最大允许管径17IGB5135.11-2006自动喷水灭火系统第11部分：沟槽式管接件1范围GB5135的本部分规定了自动喷水灭火系统沟槽式管接件的要求、试验方法、检验规则、标志、包装、运输、贮存等。本部分适用于自动喷水灭火系统中沟槽式管接件。2规范性引用文件下列文件中的条款通过GB5135的本部分引用面成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T191包装储运图示标志GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定(GB/T528-1998,eqv ISO37:1994)GB/T531橡胶袖珍硬度计压人硬度试验方法(GB/T531-1999,idt ISO7619:1986)GB/T1690硫化橡胶耐液体试验方法(GB/T1690-1992,neq ISO1817:1985)GB/T3098.1紧固件机械性能螺栓、螺钉和螺柱(GB/T3098.1-2000,idt ISO898-1:1999)GB/T3098.2紧固件机械性能螺母粗牙螺纹(GB/T 3098.2-2000,idt ISO 898-2:1999)GB/T3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验(GB/T3512-2001,eqv ISO188:1998)GB/T7759硫化橡胶热塑性常温、高温和低温压缩永久变形测定(GB/T7759-1996,eqv ISO815:1991)GB/T8262圆头椭圆颈螺栓3术语和定义下列术语和定义适用于GB5135的本部分。3.1沟槽式管接件grooved couplings and fittings主要包括沟槽式管接头和沟槽式管件。3.2沟槽式管接头grooved coupling用拼合式卡箍件、橡胶密封圈和紧固件组成的快速拼装接头。3.3沟槽式管件grooved fittings沟槽式连接管道系统上采用的弯头、三通、四通、异径管等管件的通称。其平口端的接头部位均加工成与管材接头部位相同的环形形状。1GB5135.11-20063.4刚性（沟槽）接头rigid coupling joint在接头处，相邻管端不允许有相对角变位和轴线位移的拼合式卡箍件。3.5挠性（沟槽）接头flexible coupling joint在接头处，相邻管端允许有一定量的相对角变位和相应的轴向挠动，允许角变位与管径有关，但不允许有轴向线位移。挠性接头是一种柔性接头。3.6密封圈pressure responsive gasket通过压力来提高系统密封性能的橡胶圈。或者说，通过附加压力可以使垫圈和密封面之间产生附加比压3.7额定工作压力rated working pressure沟槽式管接件在工作状态下允许的最大工作压力。4分类沟槽式管接件按结构形式分类：4.1沟槽式管接头主妥有刚性沟槽接头、挠性沟槽接头等。4.2沟槽式管件主要包括机械三通、机械四通、机械异径四通、90弯头、45弯头、22.5弯头、正三通、异径三通、正四通、异径四通、同心大小头、偏心大小头、单片法兰、短管法兰、盲片等系列。5型号编制Xg口早早只口额定工作压力(MPa)连接方式（带侧出口的组件）(c)规格代号（以管子外径mm表示）名称代号材料代号消防沟槽式管接头、管件代号沟槽管接件的型号编制应符合下列要求：材料代号应符合国家标准规定的标记代号；名称代号由生产企业自行规定：连接方式：侧出口沟槽连接，直接标出公称直径。螺纹式连接，直接标出螺纹代号及螺纹尺寸。其他的连接方式，用相应的标志符号和公称直径表示。示例：1)XGQT口-114-1.6表示材料为球墨铸铁口（生产单位自己规定）外径为114mm,额定工作压力为1.6MPa的消防沟糟式管接头。2)XGQT口-114Rc1-2.5表示材料为球墨铸铁口（生产单位自己规定）主管外径为114mm,侧出口为右旋圆锥
