GB 8108-2014 车用电子警报器.pdf

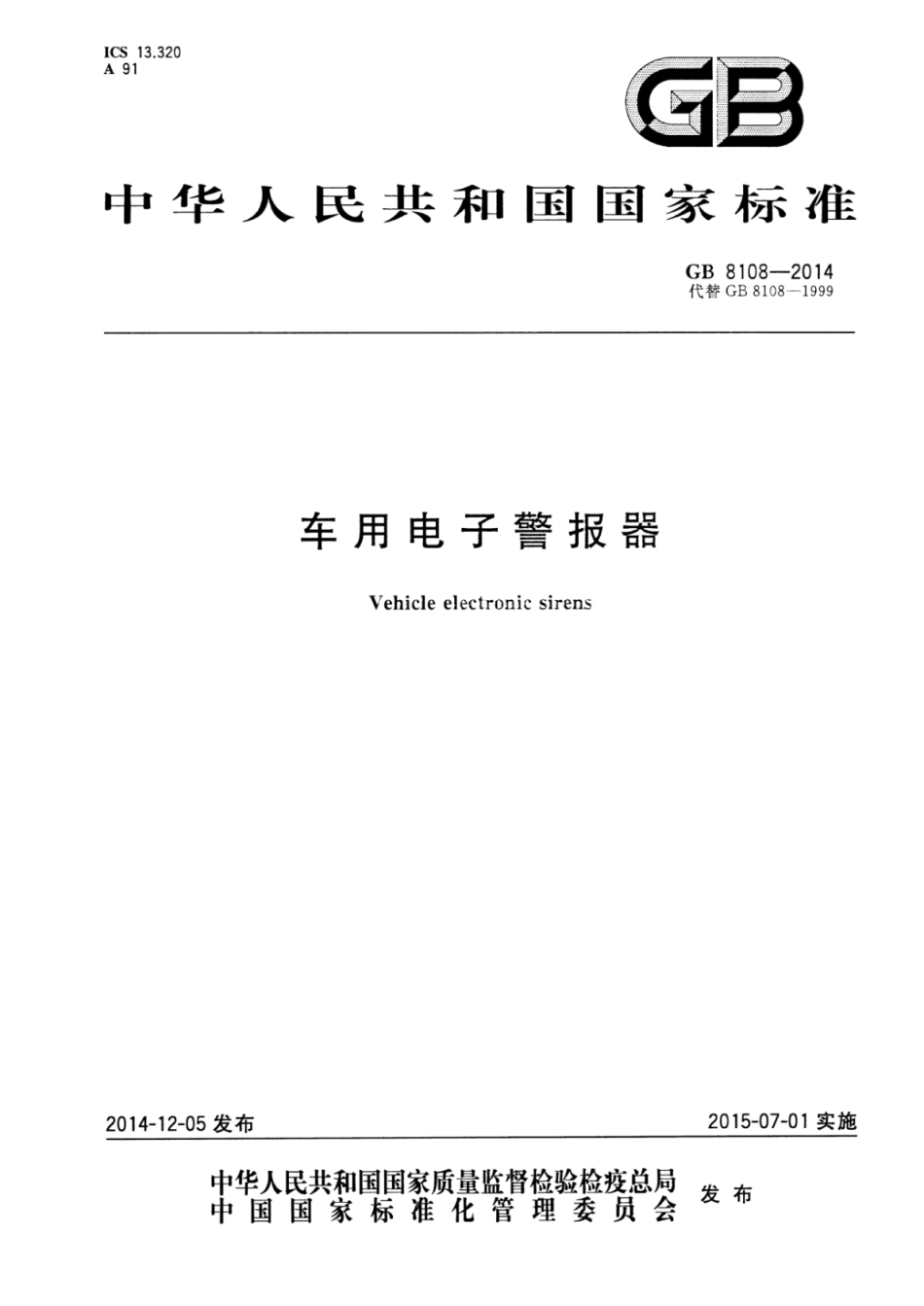

ICS 13.320A91GB中华人民共和国国家标准GB8108-2014代替GB8108-1999车用电子警报器Vehicle electronic sirens2014-12-05发布2015-07-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB8108-2014前言本标准中第5章(5.1除外)、第7章、9.1为强制性的，其余为推荐性的。本标准按照GB/T1.1一2009给出的规则起草。本标准代替GB8108一1999车用电子警报器，与GB8108一1999相比，除编辑性修改外主要技术变化如下：一修改了范围（见第1章，1999年版的第1章）；修改了规范性引用文件（见第2章，1999年版的第2章）：修改了参考面、参考轴及参考点的定义（见3.1、3.2、3.3,1999年版的3.1、3.2、3.3）：增加了转换效率的定义（见3.5）；修改了分类和命名（见第4章，1999年版的第4章）：增加了电气部件要求（见5.2）；增加了基本功能要求（见5.3）；增加了输出功率要求（见5.4）；修改了声压级要求（见5.4.4,1999年版的5.5）；修改了警报器各声调的音响频率和重复变调周期的要求（见5.4.5,1999年版的5.6）：增加了电气性能（见5.5、6.6）；删除了电压波动试验(1999年版的5.7、5.11、6.4)；删除了与声压级试验时所测参数相比，有关各项试验结果要求(1999年版的5.11)；删除了和音频分析试验时所测参数相比，有关各项试验结果要求(1999年版的5.12)：修改了耐高温性能、耐低温性能、恒温恒湿性能、防雨性能、防尘性能的要求（见5.6、5.7、5.8、5.9、5.10,1999年版的5.8)：修改了耐振动性能、耐碰撞性能的要求（见5.11、5.12,1999年版的5.9）：修改了连续工作可靠性要求（见5.13,1999年版的5.10）：增加了试验电压要求（见6.1.3）；增加了安装（见第7章）：修改了检验规则（见第8章，1999年版的第7章）；修改了标志、合格证和包装（见第9章，1999年版的第8章）：到除了包装、运输、贮存（见1999年版的第9章）。本标准由中华人民共和国公安部提出。本标准由公安部道路交通管理标准化技术委员会归口。本标准负责起草单位：公安部交通管理科学研究所。本标准参加起草单位：星际控股集团有限公司。本标准主要起草人：陆海峰、潘汉中、邹永良、田忠玉、张军、徐翼、马静洁、李壮志。本标准所代替标准的历次版本发布情况为：GB8108-1987、GB8108-1999.GB8108-2014车用电子警报器1范围本标准规定了在警车、消防车、救护车、工程救险车上安装使用的电子警报器的分类、要求、试验方法、安装、检验规则以及标志、合格证和包装。本标准适用于在警车、消防车、救护车、工程救险车上安装使用的电子警报器。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A:低温GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B:高温GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab:恒定湿热试验GB/T2423.6电工电子产品环境试验第2部分：试验方法试验Eb和导则：碰撞GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc:振动（正弦）GB/T2423.37电工电子产品环境试验第2部分：试验方法试验L:沙尘试验GB/T2423.38电工电子产品环境试验第2部分：试验方法试验R:水试验方法和导则GB/T3767声学声压法测定噪声源声功率级反射面上方近似自由场的工程法GB/T3785.1电声学声级计第1部分：规范GB/T19666阻燃和耐火电线电缆通则3术语和定义下列术语和定义适用于本文件。3.1参考面reference plane扬声器声压级测试时，位于发声方向正前方并垂直于地面的平面。3.2参考轴reference axis与参考面垂直，并通过单个扬声器发声系统中心或阵列扬声器几何中心的直线。3.3参考点reference point参考面与参考轴的交点。3.4标称功率rated power在本标准规定的频率范围内，电子警报器所能承受的、不产生机械性能、电性能及热性能损坏的最大功率值。1GB8108-20143.5转换效率conversion efficiency电子警报器输出功率和输入功率的比值。4分类和命名4.1分类电子警报器（以下简称警报器）按结构可分为一体式和分体式。一体式警报器由主控制机（内含送话器)和扬声器组成，分体式警报器由主控制机、送话器和扬声器组成。4.2命名警报器的产品型号命名规则如下：CJB-口口一口-口企业自定义结构方式（一体式为Y,分体式为F)警报器标称功率（如100W,即100）警报器的代号5要求5.1外观、结构要求5.1.1警报器表面应无锈蚀，涂覆层应无剥落或气泡现象，表面应无明显划伤、龟裂、破损等机械损伤，紧固部位无松动。5.1.2开关、按键上或其就近处均应用清晰、规范的文字或标志符号表明其功能和通/断状态，文字应使用中文，根据需要可以同时使用其他文字。在使用熔断器处应清晰地标出熔断器额定电流值。以上要求标出的文字、图形和符号应能清晰、耐久。5.2电气部件5.2.1电源电源应符合以下要求：a)警报器的标称电压应为12V(DC)或24V(DC)；b)警报器电源关闭后，泄漏电流应小于5mA。5.2.2导线警报器所使用导线的阻燃性应符合GB/T19666的要求，电源线路正极导线用红色标识，负极导线用黑色标识。5.2.3布线警报器内部导线应有保护，以保证导线不会接触到可能会引起导线绝缘损伤的部件；当导线需穿越GB8108-2014金属孔时，金属孔应进行倒角，不得有锋利的边缘，应在金属孔上加装护套。导线应装有衬套，接线应布置整齐，使用线夹、电缆套、电缆卷或管道固定好，线束内的线路应有序编扎。5.3基本功能要求5.3.1警报器各控制键、旋钮等机构应正常操作，所对应的音调、功能应正常。5.3.2送话器的送话内容应清晰可辨，无杂音及电啸声。5.4性能要求5.4.1警报器输出功率应大于或等于标称功率的90%。5.4.2警报器转换效率应大于或等于80%。5.4.3扬声器纯音检听不应出现碰圈声、机械声及其他严重异常声。5.4.4警报器各声调的声压级(A计权)按照功率划分应符合表1的要求。表1声压级单位为分贝测试角度测试距离警报器功率P80W警报器功率P80W参考轴左右参考轴上下00100110110120100声压级变化量12m土200声压级变化量1.530声压级变化量3声压级变化量指当前测试角度的声压级与参考轴上的声压级的变化值，5.4.5警报器各声调的音响频率和重复变调周期应符合表2的要求。表2音响频率和重复变调周期音响频率重复变调周期音调名称适用车型Hz紧急调频调6001500+0.3330.385警车双音转换调f:80050f:1000500.4550.556警车空气号（汽笛调）450f1500+警车国宾开道6001500+0.4000.800警车4001350+音调上升时间4：0.4000.600手控调频4001350+警车1350+400音调下降时间：5.0007.000连续调频调6001500+3.0005.000消防车慢速双音转换调f:80050f:1000501.6702.500救护车单音断鸣调f:800500.4550.556工程救险车符号“”表示音调频率是双向循环变化。b汽笛调频率在400Hz1550Hz的范围内由产品标准具体规定。符号“”表示音调频率是固定单向变化。4音调上升时间指手动按住警音按键不放，音调上升至最高点的过程时间。音调下降时间指手动放开警音按键，音调慢慢下降到最低的过程时间。3
