GB 5135.1-2003 自动喷水灭火系统 第1部分：洒水喷头.pdf

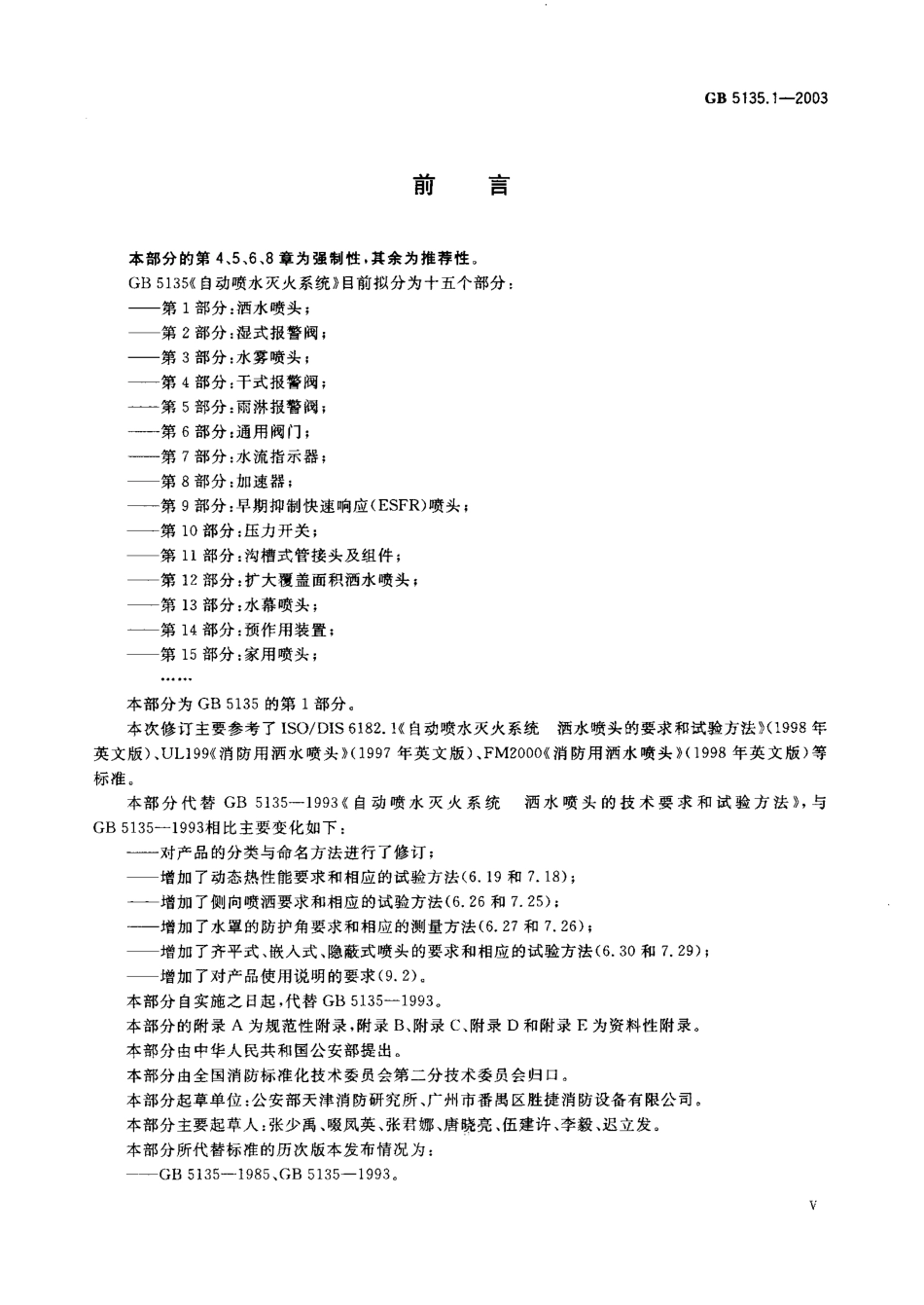

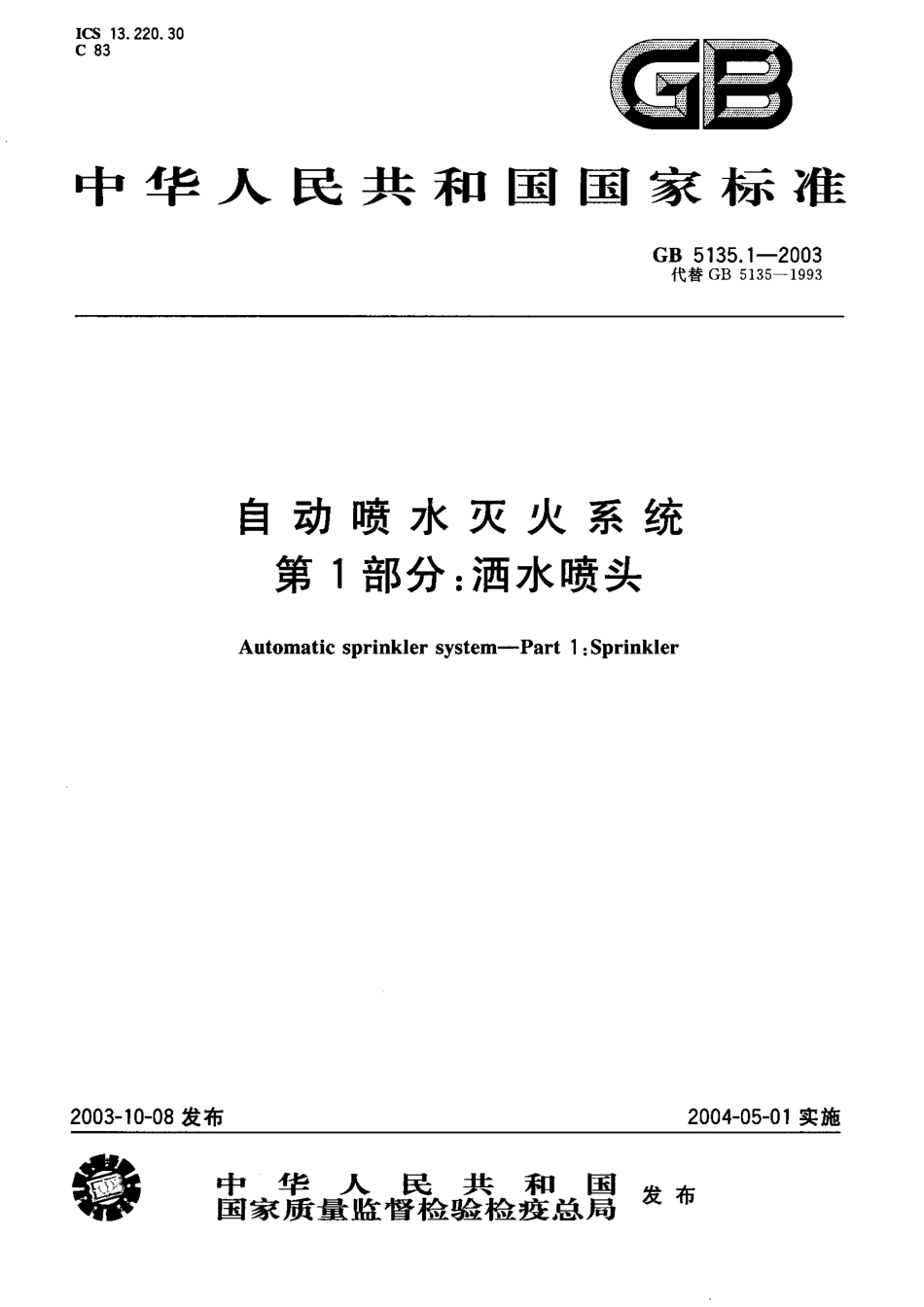

I C S 1 3.2 2 0.3 0C 8 3中 华 人 民 共 和 国 国 家 标 准GB 5 1 3 5.1-2 0 0 3 代替 G B 5 1 3 5-1 9 9 3自 动 喷 水 灭 火 系 统第 1 部分:洒水喷头A u t o ma t i c s p r i n k l e r s y s t e m-P a r t 1:S p r i n k l e r2 0 0 3-1 0-0 8发布2 0 0 4-0 5-0 1 实施中华人民共和国国 家 质 量 监 督 检 验 检 疫 总 局发 布GB51 3 5.1-2 0 0 3月 U舀本部分的第 4,5,6,8 章为强制性，其余为推荐性G B 5 1 3 5 自 动喷水灭火系统 目 前拟分为十五个部分第 1 部分:洒水喷头;第2 部分:湿式报警阀;第 3部分:水雾喷头;第4 部分:干式报警阀;第5 部分:雨淋报警阀;第 6部分:通用阀门;第 7 部分:水流指示器;第8 部分:加速器;第9 部分:早期抑制快速响应(E S F R)喷头;第 1 0 部分:压力开关;第 H部分:沟槽式管接头及组件;第 1 2 部分:扩大覆盖面积洒水喷头;第1 3 部分:水幕喷头;第 1 4 部分:预作用装置;第1 5 部分:家用喷头;本部分为G B 5 1 3 5 的第 1 部分。本次修订主要参考了I S O/D I S 6 1 8 2.H(自动喷水灭火系统洒水喷头的要求和试验方法(1 9 9 8 年英文版),U L 1 9 9(消防用洒水喷头(1 9 9 7 年英文版)、F M2 0 0 0 消防用洒水喷头(1 9 9 8年英文版)等标准。本部分代替 G B 5 1 3 5-1 9 9 3 自动喷水灭火系统洒水喷头的技术要求和试验方法，与G B 5 1 3 5-1 9 9 3 相比主要变化如下:对产品的分类与命名方法进行了修订;增加了动态热性能要求和相应的试验方法(6.1 9 和7.1 8);增加了 侧向喷洒要求和相应的试验方法(6.2 6 和7.2 5);增加了水罩的防护角要求和相应的测量方法(6.2 7 和7.2 6);增加了齐平式、嵌人式、隐蔽式喷头的要求和相应的试验方法(6.3 0 和7.2 9);增加了对产品使用说明的要求(9.2).本部分自 实施之日 起，代替G B 5 1 3 5-1 9 9 3 0 本部分的附录 A为规范性附录，附录 B、附录C、附录 D和附录E为资料性附录。本部分由中华人民共和国公安部提出。本部分由全国消防标准化技术委员会第二分技术委员会归口 本部分起草单位:公安部天津消防研究所、广州市番禺区胜捷消防设备有限公司。本部分主要起草人:张少禹、吸凤英、张君娜、唐晓亮、伍建许、李毅、迟立发。本部分所代替标准的历次版本发布情况为:一 GB 5 1 3 5-1 9 8 5,GB 5 1 3 5-1 9 9 3.GB 51 3 5.1-2 0 0 3自 动 喷 水 灭 火 系 统 第 1 部分:洒水喷头1 范围 G B 5 1 3 5 的本部分规定了自动喷水灭火系统洒水喷头的要求、试验方法、检验规则和标志、包装、运输、贮存等。本部分适用于自动喷水灭火系统洒水喷头。本部分不适用于早期抑制快速响应(E S F R)洒水喷头、多孔口洒水喷头、水雾喷头、水幕喷头、启闭式喷头、大口径喷头和扩大覆盖面积(E C)洒水喷头。2 规范性引用文件 下列文件中的条款通过G B 5 1 3 5 的本部分的引用而成为本部分的条款。凡是注日 期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。G B/T 7 3 0 6(所有部分)5 5 0 密封管螺纹3 术语、定义、符号和单位 下列术语和定义适用于G B 5 1 3 5 的本部分。3.1 洒水喷头 s p r i n k l e r 在热的作用下，在预定的温度范围内自 行启动，或根据火灾信号由控制设备启动，并按设计的洒水形状和流量洒水的一种喷水装置。3.2 传导系数 c o n d u c t i v i t y f a c t o r 是喷头的热敏感元件与其固定件之间热传导能力的度量，其符号为C，单位为(m/S)o.s o3.3 响应时间系 数 r e s p o n s e t i m e i n d e x 是喷头动作灵敏度的度量，表示为R T I=cu，二 为热敏感元件的时间常数，单位为S;u 为气体流速，单位为m/s。响应时间系数的符号为R T I，单位为(m S),5.3.4 标准方位s t a n d a r d d e v i a t i o n 当热敏感元件对称时，标准方位为使气流方向既垂直于喷头水流的轴线又垂直于其扼臂所在平面的方位。当热敏感元件为非对称时，标准方位为使气流方向既垂直于喷头水流的轴线又垂直于其扼臂所在平面，同时产生最短响应时间的方位。3.5 最不利(响应)方位w o r s t d e v i a t i o n 使气流方向与喷头人口轴线垂直且产生最长的响应时间的方位。3.6 装配载荷a s s e mb l e l o a d 当喷头人口处水压为。时施加在喷头体上的力。GB 51 3 5.1-2 0 0 33.7工作载荷s e r v i c e l o a d喷头人口处施加1.2 MP a 水压产生的力与喷头的装配载荷施加在喷头体上的力的合力。3.8设计载荷d e s i g n l o a d当喷头承受工作载荷时，施加在热敏感元件上的力。3.9静态动作温度 s t a t i c o p e r a t i n g t e m p e r a t u r e喷头热敏感元件在一定的升温速率下，在液浴中动作时的温度。4 分类4.1 按结构形式分类4.1.1 闭式喷头 具有释放机构的洒水喷头。4.1.2 开式喷头 无释放机构的洒水喷头。4.2 根据热敏感元件分类4.2.1 易熔元件喷头 通过易熔元件受热熔化而开启的喷头。4.2.2 玻璃球喷头 通过玻璃球内充装的液体受热膨胀使玻璃球爆破而开启的喷头，4.3 根据安装位里和水的分布分类4,3.1 通用型喷头 既可直立安装亦可下垂安装，在一定的保护面积内，将水呈球状分布向下喷洒并向上方喷洒的喷头。4,3.2 直立型喷头 直立安装，水流向上冲向溅水盘的喷头。4.3.3 下垂型喷头 下垂安装，水流向下冲向溅水盘的喷头.4.3.4 边墙型喷头 靠墙安装，在一定的保护面积内，将水向一边(半个抛物线)喷洒分布的喷头。4.4 按喷头灵敏度分类4.4.1 快速响应喷头 响应时间系数(R T I)小于或等于5 0(m s),.,且传导系数(C)小于或等于1.0(m/s)的喷头。4.4.2 特殊响应喷头 平均响应时间系数(R T I)介于 5 0(m s)0 和 8 0(m s)0 之间且传导系数(C)小于等于1.0(m/s)0 的喷头。4.4.3 标准响应喷头 响应时间系数(R T I)在8 0(m s)0 和3 5 0(.s).之间且传导系数(C)不超过2.0(m/s)s 的喷头4.5 特殊类型喷头4.5.1 干式直立喷头 由一个特殊短管和安装于特殊短管出口的喷头组成，在短管人口处有一个密封物。在喷头动作前，zGB 51 3 5.1-2 0 0 3此密封物可阻止水进人短管。4.5.2 齐平式喷头 喷头的部分本体(包括根部螺纹)安装在吊顶下平面以上，而部分或全部热敏感元件在吊顶下平面以下的喷头。4.5.3 嵌入式喷头 除根部螺纹外，喷头的全部或部分本体被安装在嵌人吊顶的护罩内的喷头。4.5.4 隐蔽式喷头 带有装饰盖板的嵌人式喷头。4.5.5 带涂层喷头 在无镀层或有镀层喷头外部蘸覆有蜂蜡或沥青等易熔防腐材料的喷头。4.5，6 带防水革的喷头 用于货架或开放网架，带有固定于热敏感元件上方的防水罩，可防止安装于高处的喷头将水喷洒在热敏感元件上的喷头。5 公称口径、接口螺纹、颜色标志和型号规格5.1 喷头的公称口径和接口螺纹 喷头的公称口径和接口螺纹见表 1,表 1 喷头的公称口径和接 口螺纹公称口径/m m接口螺纹八 n1 0R 1/2,R 3/81 5R 1/22 0R 3/45.2 公称动作温度和颜色标志 闭式洒水喷头的公称动作温度和颜色标志见表 2。玻璃球洒水喷头的公称动作温度分为1 3 档，应在玻璃球工作液中 作出相应的 颜色标志。易熔元件洒水喷头的公称动作温度分为7 档，应在喷头扼臂或相应的位置作出颜色标志。表 2 公称动作温度和颜色标志下-一 一 一菇 藕 蔽-H S 39#k pa 实一易 熔 元 件 喷 头公称动作温度/液体色标公称动作温度/I ra臂色标 5 7-7 78 0 -1 0 71 2 1-v1 4 91 6 3-1 9 12 0 4-2 4 62 6 0-3 0 23 2 0-3 4 3无色白蓝红绿橙橙橙红黄绿绿蓝蓝紫紫黑黑黑黑576879蛇10?121141内乃门左月夕门内Rsn今b4，.二1勺曰乃OLnJGB 51 3 5.1-2 0 0 35.3 喷头的型号规格5.3.1 洒水喷头的型号规格由类型特征代号(型号)、性能代号、公称口径和公称动作温度等部分组成。5.3.2 类型特征代号表明了产品的结构形式和特征，由不超过3 位大写英文字母、阿拉伯数字或其组合构成，可由生产商自己命名。5.3.3 性能代号表明喷头的洒水分布类型、热响应类型或安装位置等特性，由下列符号构成:通用型喷头:Z S T P 直立型喷头:Z S T Z 下垂型喷头:Z S T X 直立边墙型喷头:Z S T B Z 下垂边墙型喷头:Z S T B X 通用边墙型喷头:Z S T B P 水平边墙型喷头:Z S T B S 齐平式喷头:Z S T D Q 嵌人式喷头:Z S T D R 隐蔽式喷头:Z S T D Y 干式喷头:Z S T G 快速响应喷头、特殊响应喷头在性能代号前分别加“K ,T”并以“一”与性能代号间隔，标准响应喷头在性能代号前不加符号;带涂层喷头、带防水罩的喷头在性能代号前分别加“C、ll s ，并以“一”与性能代号间隔。5.3.4 标记示例 洒水喷头的标记如下:下.匡匡一一 巨公称动作温度/公称口径/mm一 性能代号一 类型特征代号 示例1:M1 Z S T X 1 5-9 3 表示M1 型，标准响应、下垂安装 公称口 径为1 5 m m，公称动作温度为9 3 的喷头。示例2:G B 2 K-Z S T B X 2 0-6 8 表示.B 2 型，快速响应、边墙型、下垂安装，公称口 径为2 0 m m，公称动作温度为6 8 的喷头。6 技术要求6.1 整体要求 洒水喷头在制造上应确保其产品的一致性，从设计和制造上应保证使其不能轻易调整、拆卸和重装。6.26.2.16.2.26.2.3外观 喷头的外表面应均匀一致，无明显的磕碰伤痕及变形，表面涂、镀层完整美观。喷头的接口螺纹应符合 G B/T 7 3 0 6 的规定。喷头在其溅水盘或本体上至少应标记型号规格、生产厂商的名称(代号)或商标、生产年代、认证标记(如获得了认证)等;对于边墙型洒水喷头，还应标明水流方向。所有标记应为永久性标记且标志正确、清晰。GB 51 3 5-1-2 0 0 36.3 水压密封和耐水压强度性能6.3.1 按7.2.1 规定的方法进行试验时，喷头在整个试验过程中 应无渗漏。6.3.2 按7.2.2 规定的方法进行试验时，喷头应无变形或破坏。6.4 流f系数6.4.1 喷头的流量系数K由下式计算:K二_Q 了 T O-P 式中:尸 喷头人口处压力，单位为兆帕(MP a);Q 一 喷头的流量，单位为升每分钟(1,/m i n).6.4.2 按 7.3 规定的方法进行试验，喷头流量系数K的任一测量值和平均值均应符合表3 的规定。表 3 流且系数公称G径/m m流量系数K干式喷头流量系数 K1 01 52 05 7 士 38 0
