GB 5135.18-2010 自动喷水灭火系统 第18部分：消防管道支吊架.pdf

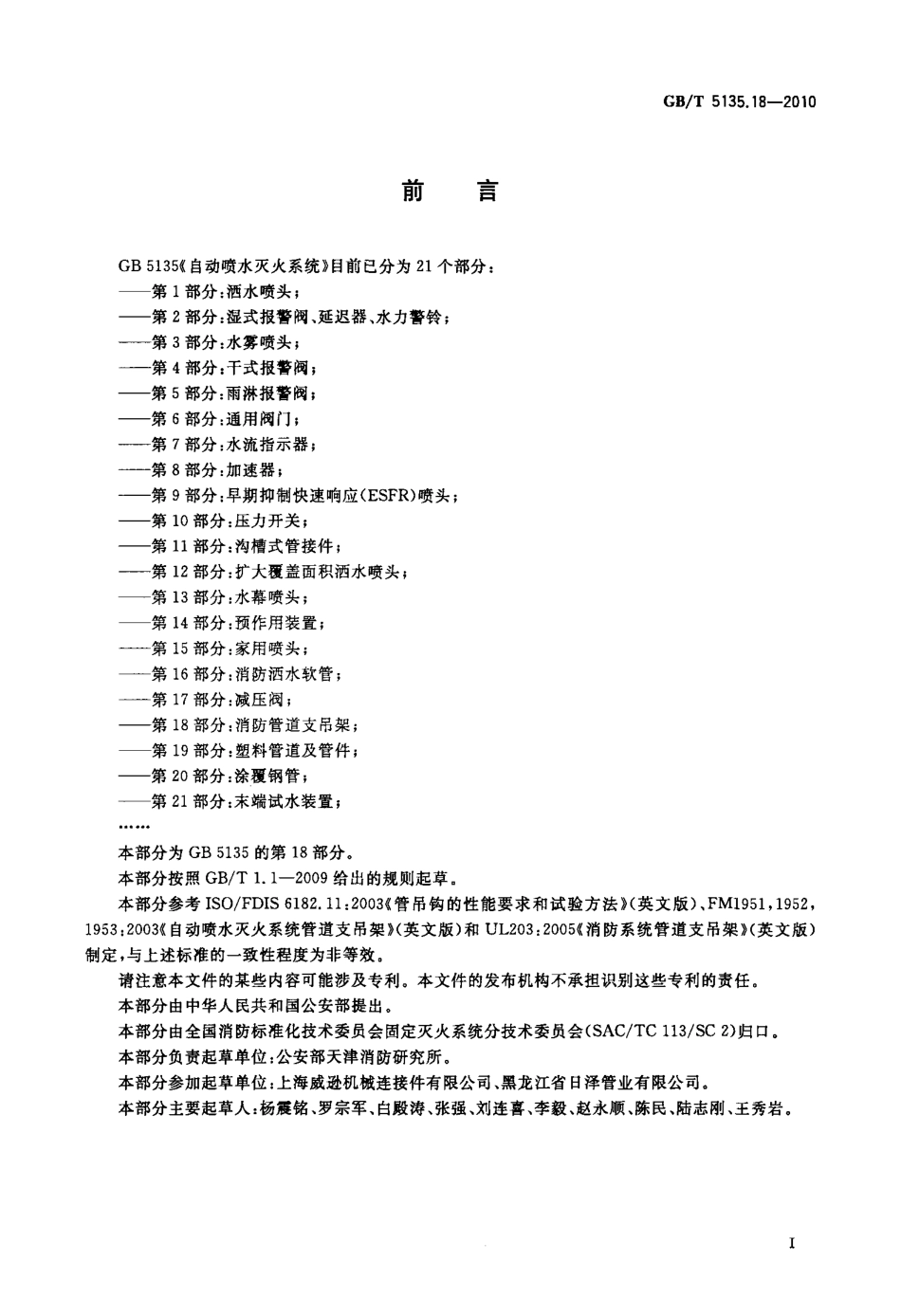

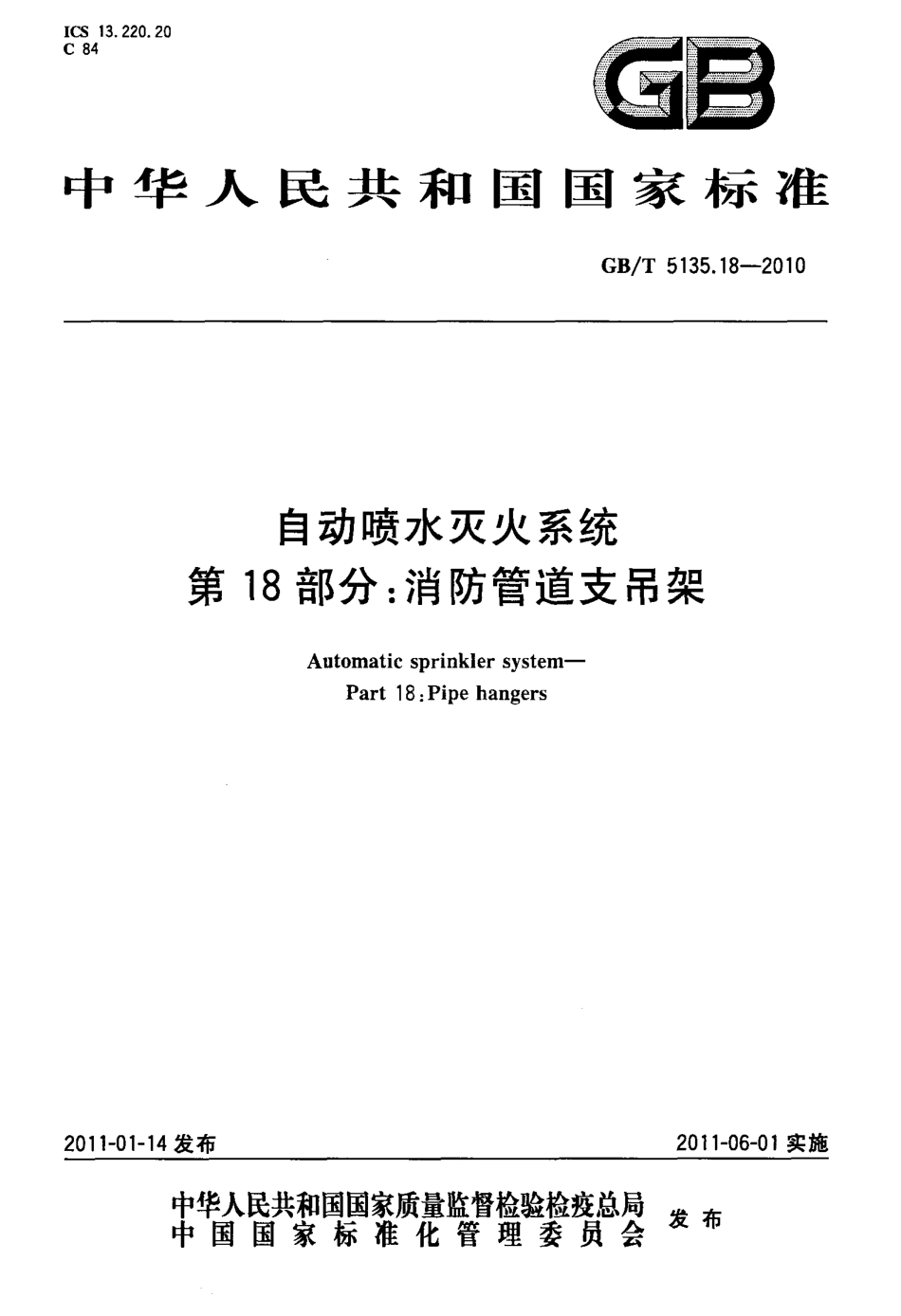

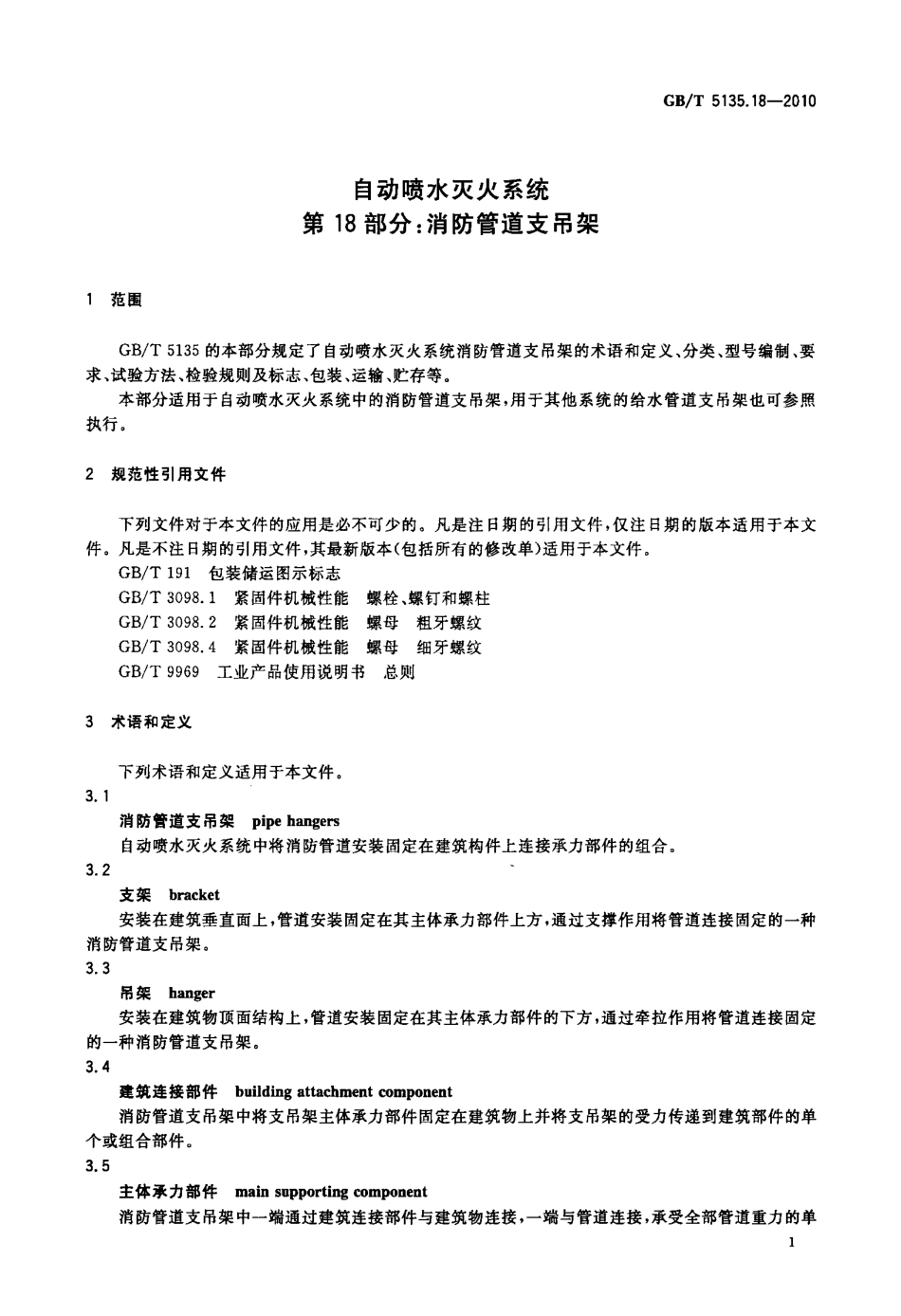

I C S1 3 2 2 0 2 0C8 4中华人民共和国a 亘国家标准自动喷水灭火系统第18 部分2 0 11-0 1 1 4 发布：消防管道支吊架A u t o m a t i cs p r i n k l e rs y s t e m P a r t1 8：P i p eh a n g e r s2 0 11-0 6-0 1 实施宰瞀鹳鬻瓣訾糌瞥霎发布中国国家标准化管理委员会捉1 1 1刖吾G B5 1 3 5 自动喷水灭火系统目前已分为2 1 个部分第1 部分：洒水喷头；第2 部分：湿式报警阀、延迟器、水力警铃；第3 部分：水雾喷头；第4 部分：干式报警阀；第5 部分：雨淋报警阀；第6 部分：通用阀门；第7 部分：水流指示器；第8 部分：加速器；第9 部分：早期抑制快速响应(E S F R)喷头；第1 0 部分：压力开关；第1 1 部分：沟槽式管接件；第1 2 部分：扩大覆盖面积洒水喷头；第1 3 部分：水幕喷头；第1 4 部分：预作用装置；第1 5 部分：家用喷头；第1 6 部分：消防洒水软管；第1 7 部分：减压阀；第1 8 部分：消防管道支吊架；第1 9 部分：塑料管道及管件；第2 0 部分：涂覆钢管第2 1 部分：末端试水装置；G B T5 1 3 5 1 8 2 0 1 0本部分为G B5 1 3 5 的第1 8 部分。本部分按照G B T1 1 2 0 0 9 给出的规则起草。本部分参考I S O F D I S6 1 8 2 1 1：2 0 0 3 管吊钩的性能要求和试验方法(英文版)、F M l 9 5 1，1 9 5 2，1 9 5 3：2 0 0 3 自动喷水灭火系统管道支吊架(英文版)和U L 2 0 3：2 0 0 5 消防系统管道支吊架(英文版)制定，与上述标准的一致性程度为非等效。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中华人民共和国公安部提出。本部分由全国消防标准化技术委员会固定灭火系统分技术委员会(S A C T C1 1 3 S Cz)归口。本部分负责起草单位：公安部天津消防研究所。本部分参加起草单位：上海威逊机械连接件有限公司、黑龙江省日泽管业有限公司。本部分主要起草人：杨震铭、罗宗军、白殿涛、张强、刘连喜、李毅、赵永顺、陈民、陆志刚、王秀岩。1 范匿自动喷水灭火系统第1 8 部分：消防管道支吊架G B T5 1 3 5 1 8 2 0 1 0G B T5 1 3 5 的本部分规定了自动喷水灭火系统消防管道支吊架的术语和定义、分类、型号编制、要求、试验方法、检验规则及标志、包装、运输、贮存等。本部分适用于自动喷水灭火系统中的消防管道支吊架，用于其他系统的给水管道支吊架也可参照执行。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。G B T1 9 1 包装储运图示标志G B T3 0 9 8 1紧固件机械性能螺栓、螺钉和螺柱G B T3 0 9 8 2 紧固件机械性能螺母粗牙螺纹G B T3 0 9 8 4 紧固件机械性能螺母细牙螺纹G B T9 9 6 9 工业产品使用说明书总则3 术语和定义下列术语和定义适用于本文件。3 1消防管道支吊架p i p eh a n g e r s自动喷水灭火系统中将消防管道安装固定在建筑构件上连接承力部件的组合。3 2、支架b r a c k e t安装在建筑垂直面上，管道安装固定在其主体承力部件上方，通过支撑作用将管道连接固定的一种消防管道支吊架。3 3吊架h a n g e r安装在建筑物顶面结构上，管道安装固定在其主体承力部件的下方，通过牵拉作用将管道连接固定的一种消防管道支吊架。3 4建筑连接部件b u i l d i n ga t t a c h m e n tc o m p o n e n t消防管道支吊架中将支吊架主体承力部件固定在建筑物上并将支吊架的受力传递到建筑部件的单个或组合部件。3 5主体承力部件m a i ns u p p o r t i n gc o m p o n e n t消防管道支吊架中一端通过建筑连接部件与建筑物连接，一端与管道连接，承受全部管道重力的单】G B T5 1 3 5 1 8 2 0 1 0独或组合的主体部件。3 6辅助固定部件a c c e s s o r i a lr e t a i n i n gc o m p o n e n t消防管道支吊架中通过自身锁紧防止管道或其他部件发生滑脱移动的组件。3 7非热敏感材料n o n-h e a ts e n s i t i v em a t e r i a l在(+5 4 0 土1 0)的温度下拉伸强度不低于(+2 0 土5)时拉伸强度的材料。4 分类按消防管道支吊架对消防管道的承力方式可分为；a)支撑式消防管道支吊架(简称支架)，用符号z 表示；b)悬吊式消防管道支吊架(简称吊架)，用符号D 表示。5 型号编制编制方法如下业自定义产品特征代号类代号用的最大管道外径，单位为毫米(r a m)动喷水灭火系统消防管道支吊架示例：Z S Z D J l 6 5 一Z A 表示最大可承受管道外径为1 6 5 m m 的消防管道，承力方式为支撑式，企业自定义产品特征代号为A 的消防管道支吊架。6 要求6 1 外观与标志6 1 1消防管道支吊架应标志清晰，各部件表面平整光洁，无加工缺陷及碰伤划痕，涂层和镀层应色泽均匀，无剥落、气泡、划伤等缺陷。6 1 2 消防管道支吊架应设有耐久标志，标志内容应符合9 1 规定。6 2 规格消防管道支吊架可以承受的最大消防管道外径对应的管道公称直径为2 0I T L m，2 5m m，3 2m m，4 0m m，5 0m m，6 5m m，8 0m m，9 0m m，1 0 0m m，1 2 5t i t r 1，1 5 0m m，2 0 0m m，2 5 0m m，3 0 0m m。6 3 材料消防管道支吊架各部件应采用钢或其他非热敏感材料。6 4 螺栓螺母消防管道支吊架采用的螺栓应符合G B T3 0 9 8 1 规定，螺母应符合G B T3 0 9 8 2 或G B T3 0 9 8 42规定，螺栓螺母的表面应作镀锌处理或采用强耐腐蚀材料。6 5 建筑连接部件G B T5 1 3 5 1 8 2 0 1 06 5 1 建筑连接部件应设置合理，便于安装固定。6 5 2 建筑连接部件与建筑结构的连接易产生滑动时，应设置辅助固定部件。6 5 3 建筑连接部件及其与建筑结构的连接应有足够的强度，按7 3 规定的试验方法进行试验，在表1 中规定的消防管道支吊架可承受的最大管道公称直径对应的试验载荷下保持1r a i n，建筑连接部件应无明显变形、断裂等损坏，与建筑结构的连接牢靠，无松动、滑脱等现象。6 6 主体承力部件6 6 1 螺杆6 6 1 1 消防管道支吊架采用螺杆作为承力部件时，螺杆尺寸应符合表l 的规定。6 6 1 2 螺杆按7 3 规定的试验方法进行试验，在表1 中规定的消防管道支吊架可承受的最大管道公称直径对应的试验载荷下保持1r a i n，应无断裂和明显变形等损坏。表1螺杆最小尺寸爰施加载荷管道公称直径m m螺杆最小尺寸r a m预加载荷N拉伸载荷N试验载荷N2 01 0 或81 0 017 0 034 0 02 51 0 或81 5 017 0 034 0 03 21 0 或82 0 017 0 034 0 04 01 0 或82 5 017 0 034 0 05 01 0 或83 5 017 0 034 0 06 51 05 3 920 8 44 1 6 88 01 07 8 523 5 447 0 79 01 08 8 327 9 555 9 0l O O1 011 2 833 3 466 6 91 2 51 215 6 944 6 289 2 41 5 01 22 1 0 958 8 41 00 0 02 0 01 233 3 490 2 21 70 0 02 5 01 650 0 21 30 1 92 00 0 03 0 01 668 1 61 74 8 13 5 1 5 86 6 2 扁钢部件6 6 2 1 消防管道支吊架采用扁钢作为承力部件时，扁钢部件外表面应有防腐涂层或镀层。6 6 2 2 主承力部件采用的扁钢部件的厚度宜不小于3m m，当扁钢部件厚度小于4 8m i l l 时，按7 3规定的试验方法进行试验，在表1 中规定的消防管道支吊架可承受的最大管道公称直径对应的试验载荷的1 5 倍下保持lm i n，应无断裂和明显变形等损坏。当扁钢部件厚度不小于4 8I T i l T I 时，按7 3 规定的试验方法进行试验，在表1 中规定的消防管道支吊架可承受的最大管道公称直径对应的试验载荷下保持1r a i n，应无断裂和明显变形等损坏。6 6 3 连接头6 6 3 1消防管道支吊架与建筑连接部件及管道的连接头应设置合理，便于安装固定。3G B T5 1 3 5 1 8 2 0 1 06 6 3 2 连接头表面应作镀锌处理或采用强耐腐蚀材料。6 6 3 3 连接头应有足够的强度，按7 3 规定的试验方法进行试验，在表1 中规定的消防管道支吊架可承受的最大管道公称直径对应的试验载荷下，应无断裂、明显变形和结构损坏。6 7 辅助固定部件6 7 1 消防管道支吊架采用辅助固定部件时，应设置合理，便于安装固定。6 7 2 辅助固定部件采用扁钢部件时，扁钢部件的厚度宜不小于3m m 且外表面应有防腐涂层或镀层。6 7 3 按7 3 规定的试验方法进行试验，消防管道支吊架整体在表1 中规定的其可承受的最大管道公称直径对应的试验载荷下保持1r a i n，辅助固定部件应无断裂和明显变形等失效现象。6 8 拉伸变形6 8 1 按7 3 规定的试验方法进行试验，消防管道支吊架整体在表1 规定的其可承受的最大管道公称直径对应的拉伸载荷下产生的变形量，应不超过5m m。6 8 2 按7 3 规定的试验方法进行试验，在表1 中规定的消防管道支吊架可承受的最大管道公称直径对应的拉伸载荷下，建筑连接部件应无任何变形，与建筑结构无相对位移。6 9 抗振动性能按7 4 规定的试验方法进行试验，消防管道支吊架在3 5 H z、振幅为(o 8 2 5+0 0 5)m m 的试验条件下振动1 0 0h，消防管道支吊架各部件应无松动脱落；试验后，消防管道支吊架的建筑连接部件和辅助固定部件的强度应分别符合6 5 3 和6 7 3 的规定，消防管道支吊槊主体承力部件的螺杆、扁钢部件和连接头的强度应分别符合6 6 1 2、6 6 2 2 和6 6 3 3 的规定，消防管道支吊架和建筑连接部件的拉伸变形应符合6 8 的规定。7 试验方法7 1 外观检查7 1 1目测试样标志情况，记录标志内容。7 1 2 检查试件的工艺一致性情况，目测试件有无加工缺陷和机械损伤以及涂层或镀层的情况。7 2 尺寸测量使用最小量值不大于0 1n l m 的量具测量出试样使用扁钢部件的厚度。7 3 载荷试验7 3 1试验时所使用的建筑构件应满足企业规定的安装条件且具备足够的强度，保证加载试验时不会损坏。7 3 2 加载试验装置应具有使样品产生1 2 7m m m i n 拉伸变形的能力。7 3 3 将消防管道支吊架按厂方公布的安装说明装配安装在建筑构件上，按表2 规定的扭矩，将螺纹部件紧固在建筑构件端，建筑构件端固定，消防管道支吊架与一段其可承受的最大口径管道连接，管道长度不小于管道与支吊架接触部分的长度加3 0 0r i l m 且两端探出部分长度相同。如图1 或图2 所示。d表2 螺纹紧固扭矩G B T5 1 3 5 1 8 2 0 1 0螺纹尺寸m m紧固扭矩(N m)84 5 285 6 51 06 7 81 21 0 21 21 4 11 62 0 31 62 8 22 04 5
