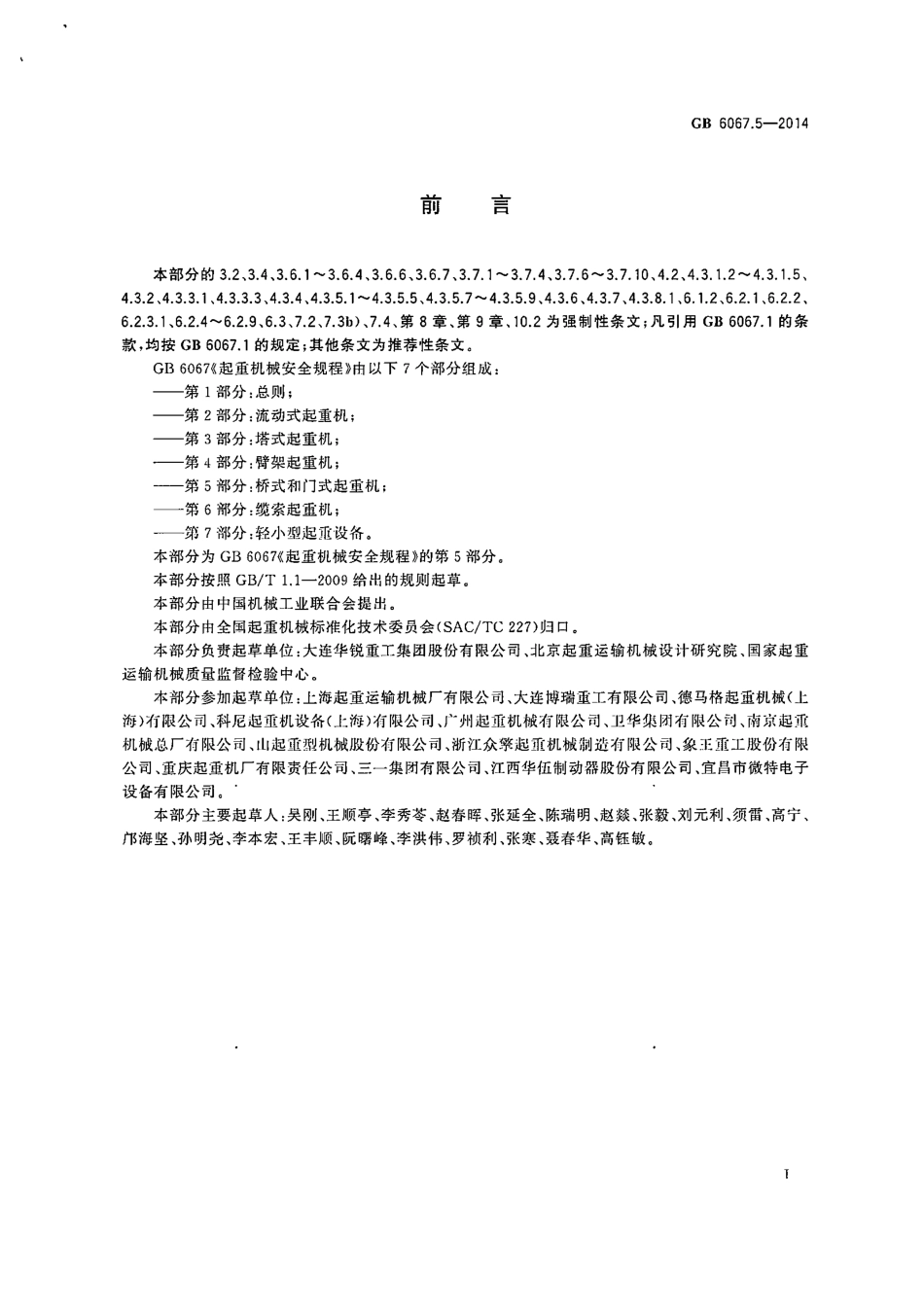

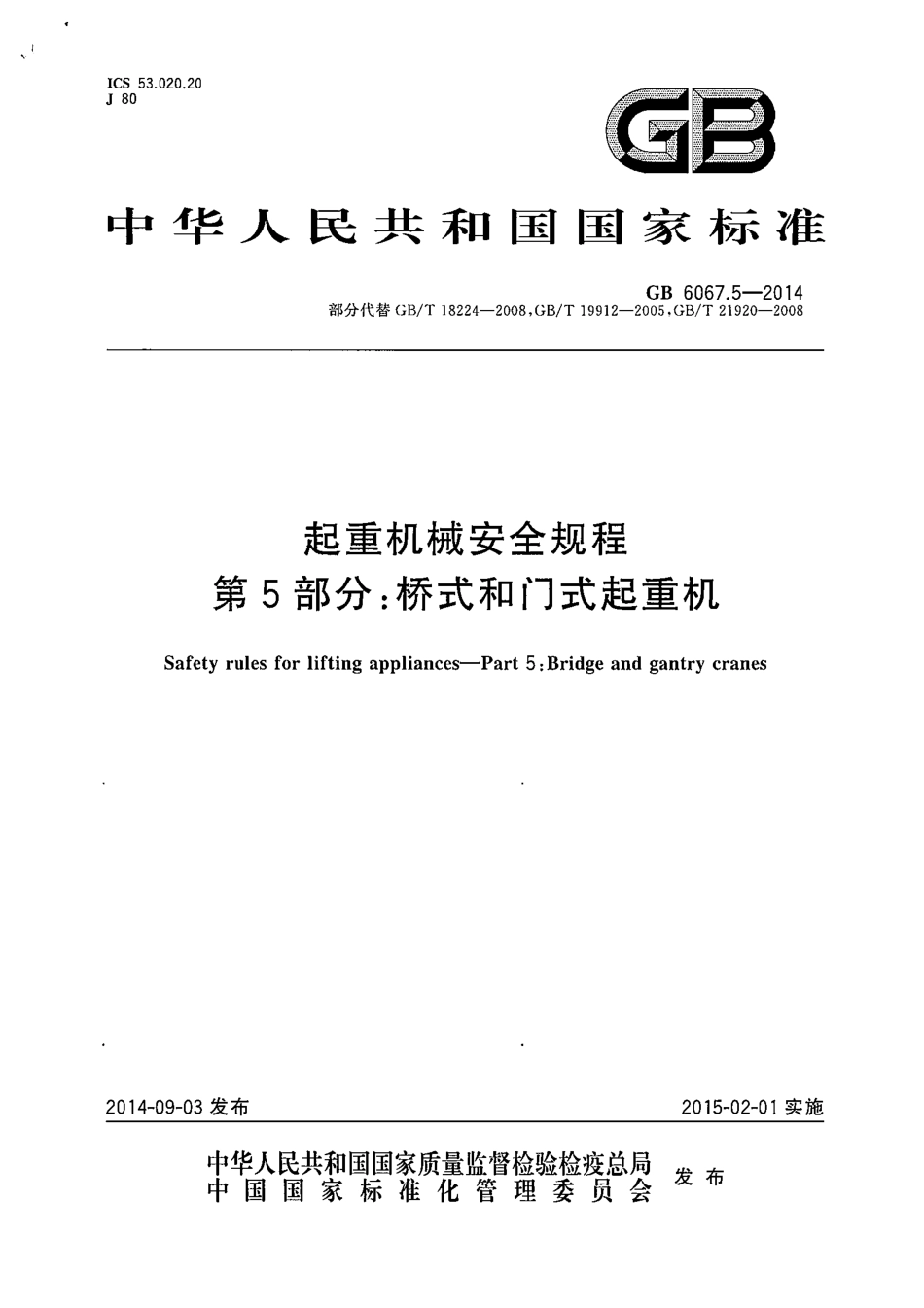

、ICS 53.020.20 J 80 道B和国国家标准.:I:J，、中华人民GB 6067.5-2014 部分代替GB/T18224-2008,GB/T 19912-2005.GB/T 21920-2008 起重机械安全规程第5部分：桥式和门式起重机Safety rules for lifting appliances-Part 5:Bridge and gantry cranes 2014-09-03发布中华人民共和国国家质量监督检验检瘟总局中国国家标准化管理委员会2015”。2-01实施发布GB 6067.5-2014 前言本部分的3.2、3.4、3.6.13.6.4、3.6.6、3.6.7、3.7.13.7.4、3.7.63.7.10,4.2、4.3.1.24.3.1.5,4.3.2、4.3.3.l、4.3.3.3A.3.4、4.3.5.l4.3.5.5A.3.5.74.3.5.9 A.3.6,4.3.7,4.3.8.1、6.1.2 6.2.1、6.2.2、6.2.3.l、6.2.46.2.9、6.3、7.2、7.3b）、7.4、第8章、第9章、10.2为强制性条文；凡引用GB6067.1的条款，均按GB6067.l的规定；其他条文为推荐性条文。GB 6067起重机械安全规程向以下7个部分组成2第1部分：总则；第2部分：流动式起重机；第3部分2塔式起重机；一一第4部分臂架起重机；第5部分桥式和门式起重机，第6部分缆索起重机；一篇7部分：轻小型起页设备。本部分为GB6067起重机械安全规程的第5部分。本部分按照GB/T1.1-2009纷出的规则起草。本部分由中国机械工业联合会提出本部分由全同起重机械标准化技术委员会SAC/TC227)归口本部分负责起草单位：大连华锐重工集团股份有限公司、北京起重运输机械设计研究院、国家起重运输机械质量监督检验中心。本部分参加起草单位：上海起重运输机械厂有限公司、大连博瑞重工有限公司、德马格起重机械（上海有限公司、科尼起重机设备（上海）有限公司J州起重机械有限公司、Jl华mi羽有限公词、南京起注机械总厂有限公司、ILi j昆主刑机械股份有限公司、浙江众擎起m机械制造有限公司、象?Em工股份有限公司、重庆起重机厂有限责任公司、三一集附有限公司、江西华伍制动器股份有限公司、宜昌市微特电子设备有限公司。本部分主要起草人：吴刚、王顺亭、李秀苓、赵春H军、张延全、陈瑞明、赵主虫、张毅、刘元利、须雷、高宁、t1l海坚、孙明尧、李本宏、王丰顺、阮曙峰、李洪伟、罗祯利、张寒、聂春华、高挺敏。T GB 6067.5-2014 起重机械安全规程第5部分：桥式和门式起重机1 范围GB 6067的本部分规定了桥式和门式起重机以下简称起重机）的设计、制造、安装、改造、维修、使用、梭查、报应等方I丽的法本安全要求木部分适用于GB/T20776巾确定的桥架型起重机。如l不涉及必本安全的特殊问题本部分也可供其他起币i机械参考。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T 1591-2008 低合金高强度结构钢GB 2970 200 厚钢极超声波检验方法GB/T 3323 金属熔化知焊接接头射线！相GB/T 3805-2008 特低电压CELV限值GB/T 3811-2008 超:ii飞机设计规范GB 3836.1爆炸t环境第1部分z设备迎川要求GB 3836.15爆炸性气体环境用电气设备第15部分：危险场所电气安装煤矿除外）GB 6067.1 2010起IT！机械安全规程第l部分：总则GB 8918 重要用途钢丝绳GB 12476.1 可燃性粉尘环境用电气设备第1部分：用外壳和限制表面温度保护的电气设备第l节z电气设备的技术要求GB 12476.2 可燃性粉尘环境用电气设备第2部分：选型和安装GB 15052起重机安全标志和危险阁形符号总则GB/T 20303.5起重机司机室第5部分：桥式和门式起重机GB/T 20776 起重机械分类GB/T 20878不锈钢和耐热钢牌号及化学成分GB/T 27546起重机械滑轮JB/T 6406 电力液压鼓式制动器JB/T 7020 2006 电力液压盘式制动器JB/T 8110.2起重机橡胶缓冲器JB/T 9008（所有部分）钢丝绳电动葫芦JB/T 10559起重机械元损检测钢焊缝超声检测JB/T 10833 起重机用聚级自由级；rj1jt3 金属结构3.1 基本要求!Ji.符合GB6067.1 2010巾第3来的有关规定。GB 6067.5-2014 3.2 金属结构以承载结构件的下翼缘作为起重小车轨道，厚度降至翼缘厚度设计值的10%时，如不能修复，应报废。3.3 材料起重机承载结构构件的钢材选择应符合GB/T3811 2008中5.3的规定。3.4 通道与平台3.4.1 室外工作的起主机，通道l平台l二应采取防积水措施。3.4.2 通道与平台踏面应具有防滑性能。3.5 斜梯斜梯高度大于10m时，每隔5m10 m应设休息平台。3.6 防辐射热装置及防火板3.6.1 吊运熔融金属或炽热物品的起重机直接受热辐射的司机室底部应设防热辐射扳。3.6.2 吊运熔融金属或炽热物品的起；if机（以下提缘作为运行轨道的起m机除外）:1接受辐射热的主梁、起王战梁底ililJj(设防辐射热装i1.3.6.3 以下翼缘作为运行轨道的、吊运熔融金属或炽热物品的起重机，应在起草小车底部设防辆射热装置。3.6.4 防热辐射板应设置可靠的防坠落措施。3.6.5 受火焰直接影响的起重机（如钢厂加料跨铸造起重机），宜在火焰直接灼烧主结构部位设置防火板。3.6.6 吊运熔融金属或炽热物品的起重机直接受辐射热的通道与平台的布线部位应设置隔热层。3.6.7 吊运熔融金属或炽热物品的起重机，应对直接受辐射热的电气设备采取防护措施3.7 司机室3.7.1 司机室应符合GB/T20303.5的规定。3.7.2 司机室的布置应使司机便于操作，应保证司机在面向吊具服务区域或面向司机室走行方向时，所有操作手柄均在司机的操控范围内。3.7.3 司机室的布置应保证吊具在服务区域内任何位置均可被司机看到。如果司机看不到位于特定设计位置的吊具时，应采取辅助措施让司机间接看到或了解吊具位置3.7.4 司机室应设有门锁、灭火器和电铃（或报警器）必要时还应设置通信联络装置。3.7.5 司机室不宜安装在振动相对较大的位fil.3.7.6 移动司机室应设，（安全钩或其他防坠落安全n.3.7.7 取物装置和司机室的外廊间距，在任何情况下都不应小于0.4m；且当起重吊具与司机室底部可能相碰时，起升机构应设置减速装置，在减速停止后起重吊具与司机室的安全距离不应小于起升机构最低档速度下2.5s的行程。3.7.8 有绝缘要求的起重机当存在氟化氢气体腐蚀玻骑影响司机视线的情况时，司机室的玻璃应便于更换。3.7.9 吊运熔融金属或炽热物品的起重机，应采用封闭式司机室并设有效的隔热层，隔热层应为阻燃材料。2 GB 6067.5-2014 3.7.10 自行式移动司机室应设1i极Ill限位开关。4 机构及零部件4.1 基本要求应符合GB6067.1 2010中第4章的有关规定。4.2 机构4.2.1 地面有线控制的起重机，大小车运行机构运行速度不应大于50m/min.4.2.2 应采取措施，保证在车轮、车轮轴承发生破裂或车轮轴发生断裂的情况下小车架和桥架跌落距离不超过0.025m.4.2.3 吊运熔融金属的起重机，主起升机构（电动葫芦除外传动链应满足下列条件之，a)主起升机构设置两套驱动装置，并在输出轴刚性连接；bl 主起升机构设置两套驱动装置，在输出轴上无刚性连续时或主起升机构设置一套驱动装置时，均应在钢丝纯卷简l二设ii.安全Hi?11 ll吕；注：两套驱动装置指两台电动机、两套减速系统、一套或多套卷简装置和四套制动器。对于额定起重量不大于16t的起ill扫L.:E设计起到机构时其工作级别应至少比实际作业条fi所要求的高2级，最小工作级别不应低于M5.4.2.4 吊运熔融金属的起茧机，主起:fl机构的钢丝纯应满足以下条例：a)双吊点应采用四根钢丝绳缠绕系统；b)单吊点至少采用两根钢丝绳缠绕系统；c)安全系数应符合GB/T3811中的相关规定，对于额定起重量不大于16t的起重机其安全系数不应小于5.60 4.2.5 吊运熔融金属的起重机，主起升机构的钢丝绳缠绕系统不应采用平衡滑轮。4.2.6 吊运熔融金属的起重机，额定起重量不大于16t时，可采用电动葫芦作为起升机构，电动葫芦除应满足JB/T9008（所有部分）的规定外，还应满足下列要求：a)当额定起重量大于5t，电动葫芦除设置一个工作制动器外，还应设置安全制动器。安全制动器设置在电动葫芦的低速级上，当工作制动器失效或传动部件破断时，能够可靠地支持住额定载荷。b)当额定起重量小于或于5t时，11!.;/J葫芦综设投一个工作制动器外，也宜在低迷级l二设n一安全制动器，否则电动葫芦应按1.5倍额定起重量设计。c)选用具有高温隔热功能的电动葫芦。d)电动葫芦的工作级别不应低于M6。4.2.7 吊运立式并摔火热处理工艺工件的起重机起升机构制动器应设有紧急松闸装置4.2.8 锻造起重机吊运的物品放置在支撑面上承受有规律的冲击载荷并产生垂直方向的位移相应的起升机构应设置缓冲装置和松闸机构。4.2.9 有防爆要求的起重机运行机构和小车运行机构在起动和制动过程中应平稳，应能避免车轮打滑及产生目视可见的火花。车轮和轨道接触面应保持不锈蚀，接触良好，避免因锈蚀而产生火花。4.2.10 防爆桥式起重机防爆分类为HC、illB、mc级时，起重机大小车运行速度不应超过16m/min,其他防爆分类的起重机大小车运行速度不应超过25m/min；起重机起升速度不应超过8m/min，钢丝纯卷入速度不应超过28m/min.防爆梁式起重机大车运行速度不应大于25m/min。4.2.11 有防爆要求的起重机卷筒及吊钩滑轮组的设计，应使钢丝绳绕进或绕IL卷筒时，钢丝绳偏离螺旋:lli两侧的角度不应大于3。3 GB 6067.5-2014 4.2.12 防煤等级为EC、皿B、皿 c(19起:m:机如果采用开式齿轮传动，则应采fl元火花材料。注有防爆要求的起草饥指在爆炸性气体环境和爆炸性粉尘环境巾工作的起重机4.3 零部件4.3.1 钢丝绳4.3.1.1 起升机构采用多根（偶数根）钢丝绳时，宜选用旋向对称的钢丝绳，并对称布置。4.3.1.2 吊运熔融金属或炽热物品的起重机，应采用性能不低于GB8918规定的金属绳芯或金属股芯的耐内i/,l钢丝绳。4.3.1.3 吊运熔融金属的起重机安全系数应符合GB/T3811 2008中表44的相关规定对于额定起重量不大于16t的起重机，其安全系数不应小于5.6.4.3.1.4 有防爆要求的起重机应采用性能不低于GB8918规定的钢丝绳，钢丝绳的安全系数应比GB/T 3811 2008中表44规定的安全系数高一级。4.3.1.5 月1于多层卷绕H才，应采用卡I；能不低于GB8918规定的钢芯钢丝绳。4.3.2 卷筒多层缠绕的卷筒，应有防止钢丝绳从卷筒端部滑落的凸缘。当钢丝绳全部缠绕在卷筒后，凸缘应超出最外一层钢丝绳，超出的高度不应小于钢丝绳直径的1.5倍。4.3.3 滑轮4.3.3.1 吊运熔融金属的起茧饥不应采用灰钝铁附轮。4.3.3.2 冶金起重机推荐采用轧Hitlilf轮。采用铸造消轮时，应符合GB/T275,16的规定。4.3.3.3 滑轮槽应光洁平滑，不应有损伤钢丝绳的缺陷。4.3.4 制动器4.3.4.1 有防爆要求的起重机应采用防爆到制动器除以电动葫芦为起到机构的防燃起:m:机外，Jt他防爆起重机的起升机构应设置两套制动器。4.3.4.2 用于腐蚀性环境的制动器应采用防腐型制动器防腐技术条件不应低于JB/T6刊6及JB/T 7020 2006中5.5.l.2bl
