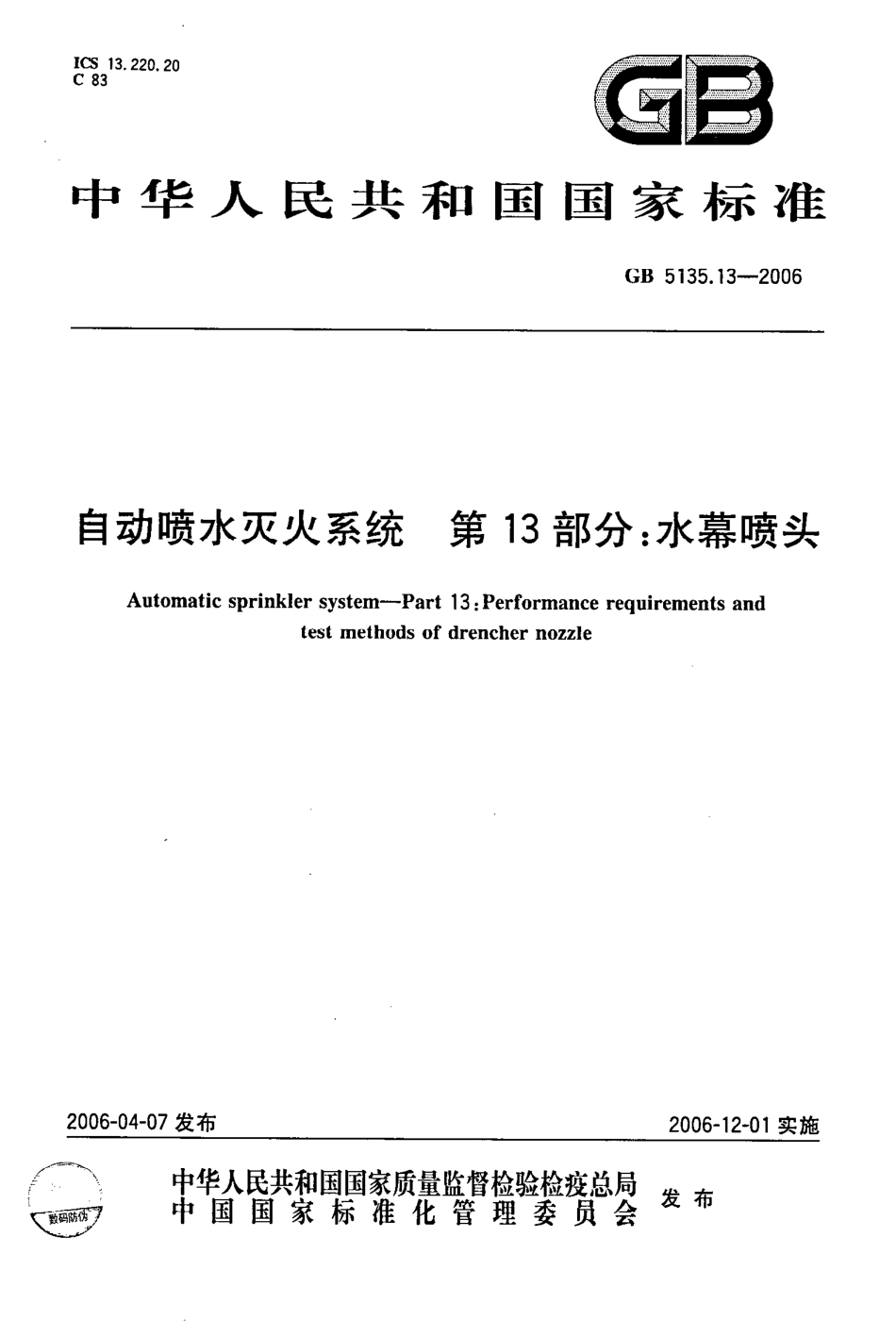

GB 5135.13-2006 自动喷水灭火系统 第13部分：水幕喷头.pdf

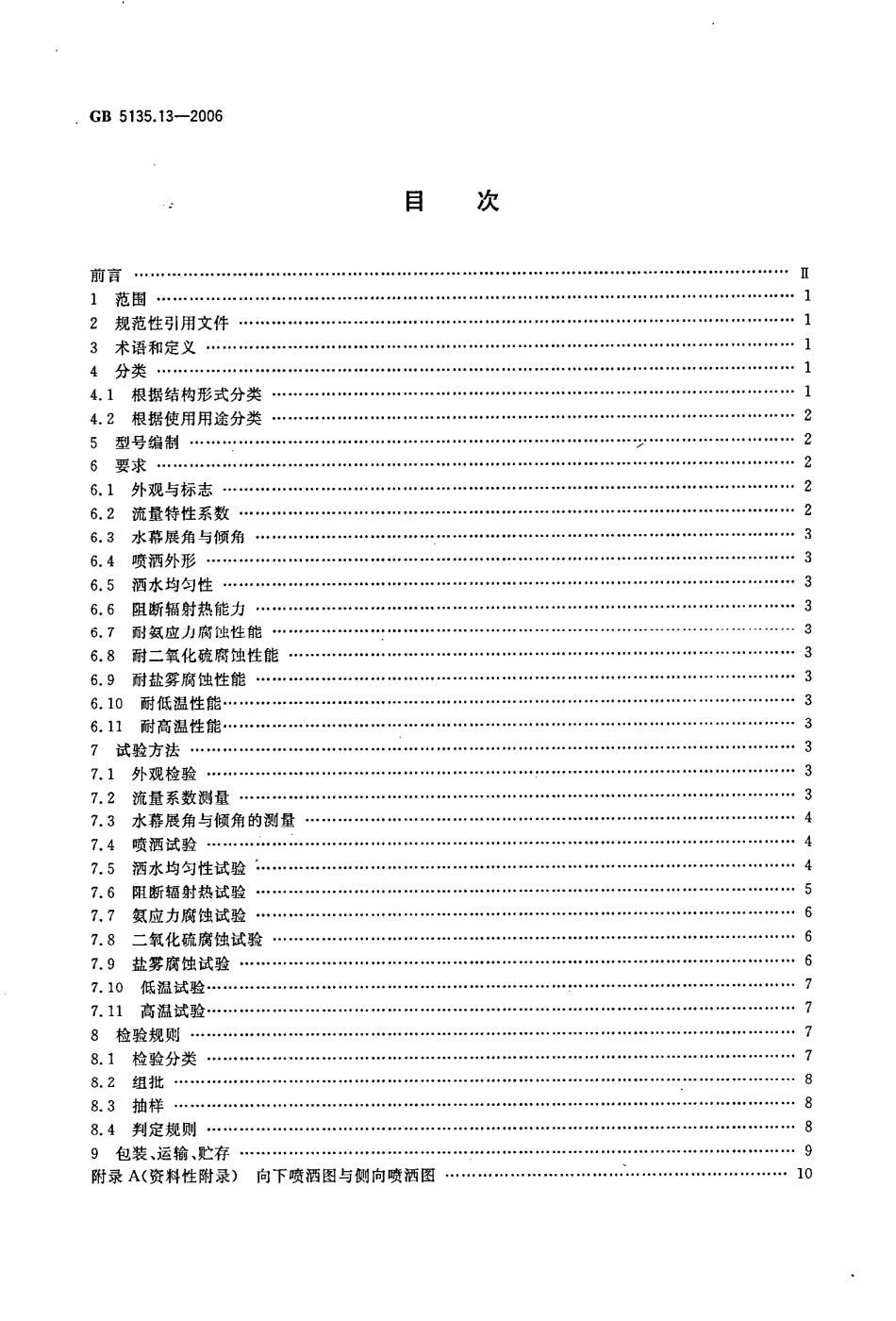

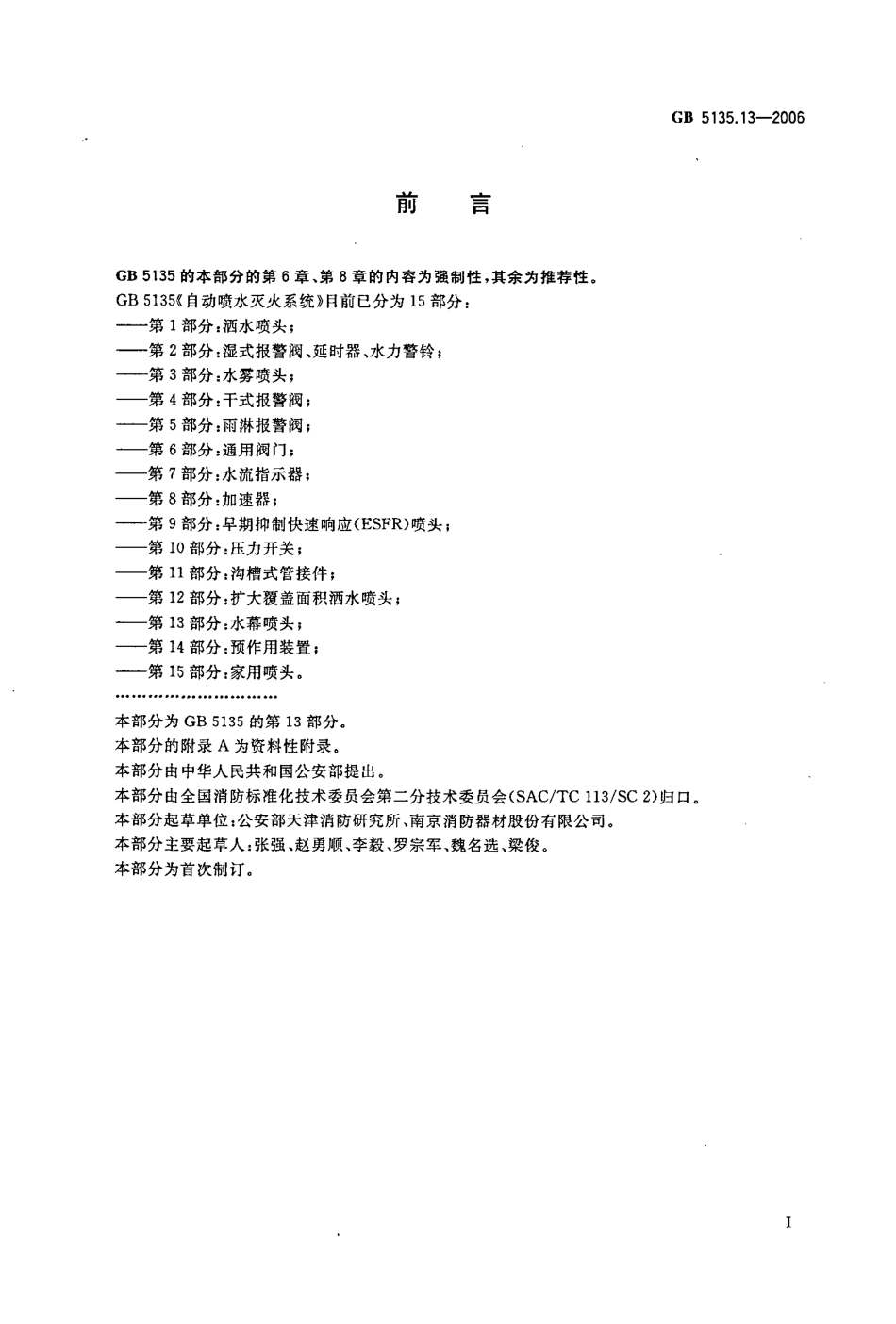

.GB5135.13-2006目次前言1范围2规范性引用文件3术语和定义4分类4.1根据结构形式分类4.2根据使用用途分类5型号编制6要求6.1外观与标志6.2流量特性系数6.3水幕展角与倾角6.4喷洒外形6.5洒水均匀性6.6阻断辐射热能力6.7耐氨应力腐蚀性能36.8耐二氧化硫腐蚀性能6.9耐盐雾腐蚀性能6.10耐低温性能6.11耐高温性能7试验方法7.1外观检验7.2流量系数测量7.3水幕展角与倾角的测量7.4喷洒试验7.5洒水均匀性试验7.6阻断辐射热试验7.7氨应力腐蚀试验7.8二氧化硫腐蚀试验7.9盐雾腐蚀试验7.10低温试验7.11高温试验8检验规则8.1检验分类8.2组批8.3抽样只8.4判定规则89包装、运输、贮存附录A(资料性附录)向下喷洒图与侧向喷洒图.10GB5135.13-2006自动喷水灭火系统第13部分：水幕喷头1范围GB5135的本部分规定了自动喷水灭火系统水幕喷头的要求、试验方法、检验规则和标志、包装、运输、贮存。本部分适用于自动喷水灭火系统水幕喷头。2规范性引用文件下列文件中的条款通过GB5135的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T191包装储运图示标志GB/T7306.155密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹(GB/T7306.1一2000，eqvIS07-1:1994)GB/T7306.255密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹(GB/T7306.2一2000，eqvIS07-2:1994)3术语和定义下列术语和定义适用于GB5135的本部分。3.1水幕喷头drencher nozzle可以持续地喷水形成水幕帘，对受火灾威胁表面进行保护并形成防火分隔，固定在水幕系统管路中的喷洒装置。3.2水幕展角spray angle水幕喷洒时，以喷头为顶点所形成的扇形水幕的顶角。3.3水幕倾角deflection angle喷头喷洒时，喷头人水口轴线与出水口轴线的夹角。3.4最大覆盖宽度maximal cover width在工作压力下，展开水幕的最大宽度。4分类4.1根据结构形式分类4.1.1缝隙式水幕喷头4.1.1.1单隙式水幕喷头水流通过喷头体上的一条缝隙，按设计外形喷洒的水幕喷头。4.1.1.2双隙式水幕喷头水流通过喷头体上的两条缝隙，按设计外形喷洒的水幕喷头。1GB5135.13-20064.1.2冲击式水幕喷头4.1.2.1挡板冲击式水幕喷头水流通过喷头内部，冲击到外部导流挡板上，按设计外形喷洒的水幕喷头。4.1.2.2曲面冲击式水幕喷头水流通过喷头内部，冲击到外部导流面上，按设计外形喷洒的水幕喷头。4.2根据使用用途分类4.2.1防火分隔用水幕喷头通过密集喷洒形成水墙或水帘，达到阻隔火蔓延及热扩散的水幕喷头。4.2.2防护冷却用水幕喷头直接喷洒到被保护对象上，达到冷却、降温目的的水幕喷头。5型号编制5.1水幕喷头的型号由结构代号、用途特征代号、公称流量系数和水幕展角等部分组成。52结构代号表明喷头的结构形式等特征，由以下符号构成：5.2.1代号A:表示水幕倾角为0。5.2.2代号B:表示水幕倾角为90，且只有一个出水口。5.2.3代号C:表示水幕倾角为90，且有两个出水口。5.2.4代号D:表示水幕倾角非0或90。5.3用途特征代号表明喷头的用途：5.3.1代号G:表示仅适用于防火分隔用水幕喷头。5.3.2代号L:表示仅适用于防护冷却用水幕喷头。5.3.3代号T:表示同时适用于防火分隔和防护冷却的通用型水幕喷头。5.4型号标记：ZSTM-水幕展角()公称流量系数用途特征代号结构代号自动喷水灭火系统水幕喷头示例1：ZSTM A-T40/120表示A型，通用型、公称流量系数为40，水幕展角为120的水幕喷头。示例2：ZSTM D-L60/150表示D型、防护冷却用，公称流量系数为60，水幕展角为150的水幕喷头。6要求6.1外观与标志6.1.1喷头应无加工缺陷和机械损伤，表面涂、镀层应均匀、完整美观，无明显的磕碰伤痕及变形。6.1.2喷头应在明显部位做永久性标志，所有标记应符合第9章要求。6.1.3喷头的接口螺纹应符合GB/T7306.1GB/T7306.2的规定。6.2流量特性系数6.2.1按7.2进行试验，平均流量系数与公称值之差应不超过公称值的5%。6.2.2按7.2规定的方法进行试验，在升压和降压过程中不应出现压力振荡现象，每个压力点的流量系数应不超过公称值的士10%。2
