GB 5135.3-2003 自动喷水灭火系统 第3部分：水雾喷头.PDF

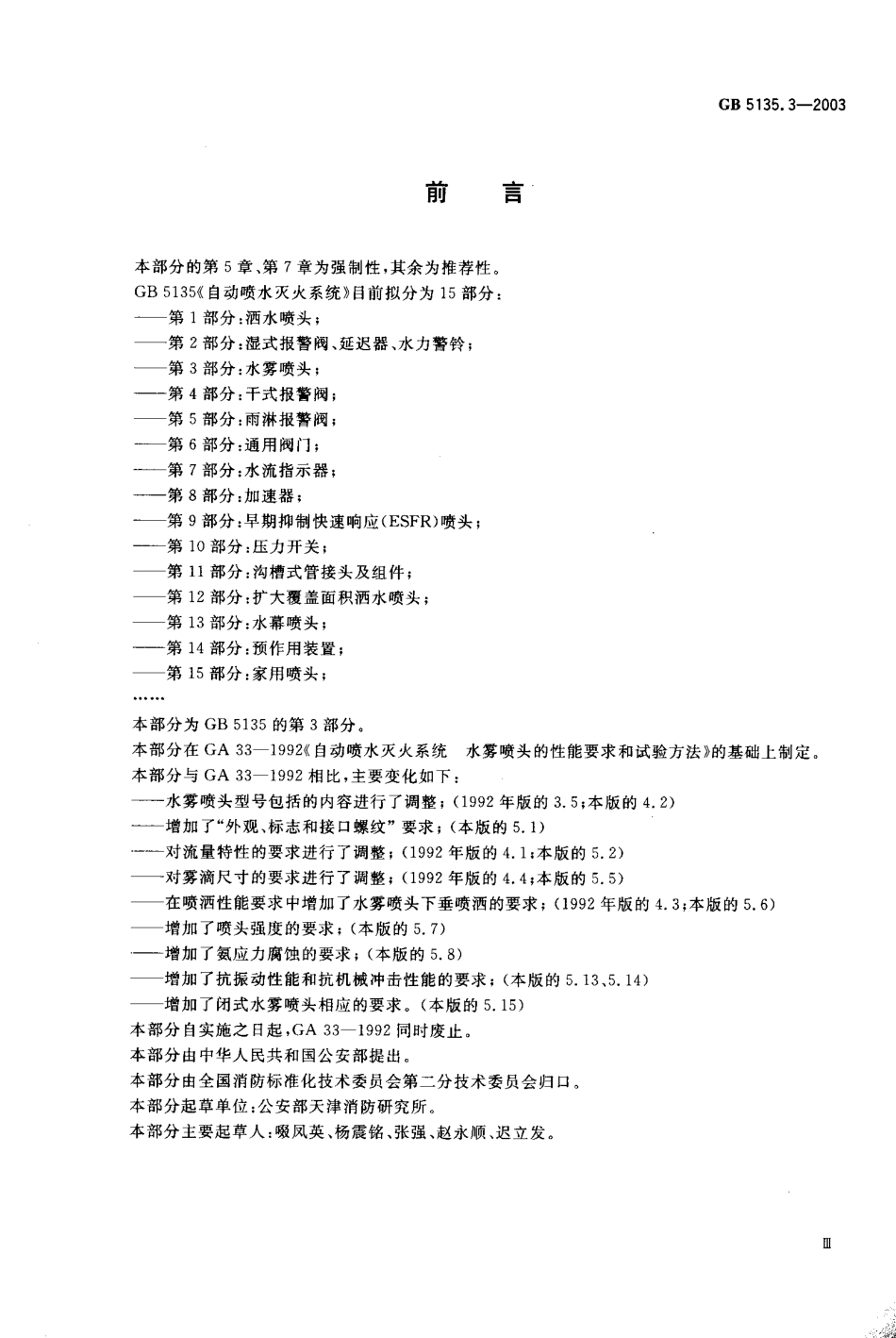

GB 51 3 5.3-2 0 0 3月 吐吕本部分的第 5章、第 7 章为强制性，其余为推荐性。G B 5 1 3 5 自动喷水灭火系统 目前拟分为1 5 部分:第 1 部分:洒水喷头;第 2 部分:湿式报警阀、延迟器、水力警铃;第 3 部分:水雾喷头;第 4 部分:干式报警阀;第 5 部分:雨淋报警阀;第 6 部分:通用阀门;第 7 部分:水流指示器;第 8 部分:加速器;第 9 部分:早期抑制快速响应(E S F R)喷头;第 1 0 部分:压力开关;第 1 1 部分:沟槽式管接头及组件;第 1 2 部分:扩大覆盖面积洒水喷头;第 1 3 部分:水幕喷头;第 1 4 部分:预作用装置;第 1 5 部分:家用喷头;本部分为G B 5 1 3 5 的第 3 部分。本部分在 G A 3 3-1 9 9 2 自动喷水灭火系统水雾喷头的性能要求和试验方法 的基础上制定。本部分与 G A 3 3-1 9 9 2相比，主要变化如下:水雾喷头型号包括的内容进行了调整;(1 9 9 2年版的3.5;本版的4.2)增加了“外观、标志和接口螺纹”要求;(本版的5.1)一 一对流量特性的要求进行了调整;(1 9 9 2年版的4.1;本版的 5.2)对雾滴尺寸的要求进行了调整;(1 9 9 2年版的4.4;本版的 5.5)在喷洒性能要求中增加了水雾喷头下垂喷洒的要求;(1 9 9 2 年版的4.3;本版的5.6)增加了喷头强度的要求;(本版的5.7)增加了氨应力腐蚀的要求;(本版的5.8)增加了抗振动性能和抗机械冲击性能的要求;(本版的5.1 3,5.1 4)增加了闭式水雾喷头相应的要求。(本版的5.1 5)本部分 自实施之日起，GA 3 3-1 9 9 2 同时废止。本部分由中华人民共和国公安部提出。本部分由全国消防标准化技术委员会第二分技术委员会归口。本部分起草单位:公安部天津消防研究所。本部分主要起草人:吸凤英、杨震铭、张强、赵永顺、迟立发。GB 5 1 3 5.3-2 0 0 3自动喷水灭火系统第 3 部分:水雾喷头范围 G B 5 1 3 5的本部分规定了自动喷水灭火系统水雾喷头的要求、试验方法、检验规则和标志、包装、运输、贮存等。本部分适用于自动喷水灭火系统水雾喷头2 规范性引用文件 下列文件中的条款通过 G B 5 1 3 5的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。G B/T 7 3 0 6(所有部分)5 5。密封管螺纹 G B 5 1 3 5.1-2 0 0 3自动喷水灭火系统第 1 部分:洒水喷头3术语和定义 下列术语和定义适用于G B 5 1 3 5的本部分3.1 水雾喷头w a t e r m i s t n o z z l e 在一定的压力作用下，在设定的区域内将水流分解为直径 1 m m以下的水滴并按设计的洒水形状喷出的喷头3.2 雾化角s p r a y a n g l e 水雾喷头喷出的水雾形成围绕喷头轴心线扩展的圆锥体，其锥顶角为水雾喷头的雾化角。3.3 离心雾化c e n t r i f u g a l s p r a y 压力水流进人喷头后，被分解成沿内壁运动的旋转水流，在离心力作用下由喷口喷出而形成雾化。3.4 撞击雾化i mp a c t s p r a y 压力水流与溅水盘撞击分解而形成雾化。3.5 有效射程e f f e c t i v e r a n g e 喷头水平喷洒时，水雾达到的最高点与喷口所在垂直于喷头轴心线的平面的水平距离。3.6 水平喷洒最大高度s p r a y h e i g h t 喷头水平喷洒时，水雾达到的最高点至喷头轴心线的垂直距离。3.7 雾滴体积百分比 特征直径D 。d r o p d i a m e t e r 喷雾液体总体积中，在该直径以下雾滴所占体积的百分比为9 0%tGB 5 1 3 5.3-2 0 0 34分类及规格型号4.1 分类4.1.1 A型水雾喷头 进水口与出水口成一定角度的离心雾化喷头4.1.2 B型水雾喷头 进水口与出水 口在一条直线上的离心雾化喷头。4.1.3 C型水雾喷头 由于撞击作用而产生雾化的喷头4.2规格型号4.2.1 水雾喷头常见的雾化角有五个规格，即4 5 0,6 0 0,9 0 0,1 2 0 0,1 5 0 0。除此以外，允许使用其他雾化角的水雾喷头。4.2.2 型号标记如下:Z S TW口口/口/口闭式水雾喷头动作温度()，没有则表示开式喷头雾化角(a l公称流量系数分类代号，用大写英文字母 A、B、C.表示，指A型,B型,C型以及其他类型水雾喷头自动喷水灭火系统水雾喷头4.2.3型号举例 Z S T W A 4 0/1 2 0 表示 A型水雾喷头，公称流量系数为 4 0,雾化角为 1 2 0 0 的自动喷水灭火系统水雾喷头。5要求5.1 外观、标志和接口螺纹5.1.1水雾喷头应无加工缺陷和机械损伤，表面涂、镀层应均匀，完整美观，无明显的磕碰伤痕及变形。5.1.2 水雾喷头应在明显部位做永久性标志，其内容至少应包括规格型号、生产厂商代号或商标、生产年代等。所有标记应正确、清晰、牢固。5.1.3 水雾喷头的接口螺纹应符合 G B/T 7 3 0 6的规定。5.2流量系数 按 6.2 进行试验，在升压和降压过程中不应出现压力振荡现象，每个压力点的流量系数和平均流量系数与公称值之差均不应超过公称值的士5 0 0 05.3 雾化角5.3.1 按 6.3 进行试验，水雾喷头雾化角应满足下列规定:4 5 0 士5 0,6 0 0 士5 0,9 0 0 士5 0,1 2 0 0 士1 0 0,1 5 0,士1 0 0,5.3.2 其他规格的水雾喷头按 6.3 进行试验，雾化角小于 1 0 0 0 时，雾化角允差为士5 0,雾化角大于等于1 0 0 0 时，雾化角允差为士1 0 .5.4 布水性能 按 6.4进行试验，在额定工作压力(0.3 5 MP a，以下相同)所对应的流量下，低于平均洒水密度5 0%2G B 5 1 3 5.3-2 0 0 3的面积应小于 1 0%e5.5 雾滴尺寸 按6.5进行试验，在额定工作压力下，雾滴体积百分比特征直径 D v o.s。应小于 1.0 0 0 m m o5.6 喷洒性能 按6.6进行试验，水雾喷头的有效射程和水平喷洒最大高度与生产厂商公布值之差不应超过生产厂商公布值的士1 0%;水雾喷头的喷洒图形与生产厂商公布值相比，其最大差值不应超出生产厂商公布值的士1 0 0 0 05.7 喷头 强度 按 6.7 进行试验，水雾喷头的各部件不应松动、脱落或损坏。5.8 耐氨应力腐蚀性能5.8.1 按 6.8 进行试验，水雾喷头的各部件不应出现裂纹、脱层或损坏。5.8.2 上述试验后，对水雾喷头进行强度试验，结果应符合 5.7 规定。5.9 耐二氛化硫腐蚀性能5.9.1 按6.9进行试验后，水雾喷头各部位应无明显腐蚀损坏。5.9.2 上述试验后，在额定工作压力下测得的水雾喷头的流量与腐蚀试验前所测得的流量之差不应超出腐蚀试验前所测得的流量的士5%.5.1 0 耐盐雾腐蚀性能5.1 0.1 按 6.1 0 进行试验后，水雾喷头各部位应无明显腐蚀损坏。5.1 0.2 上述试验后，在额定工作压力下测得的水雾喷头的流量与腐蚀试验前所测得的流量之差不应超出腐蚀试验前所测得的流量的士5%05.1 1 耐低温性能 按 6.n 进行试验，开式水雾喷头的涂层或镀层不应出现断裂和剥层现象。闭式水雾喷头应符合G B 5 1 3 5.1-2 0 0 3中6.1 7 的规定。5.1 2 耐商温性能 按 6.1 2进行试验，水雾喷头不应发生严重变形或损坏。5.1 3 抗振动性能 按 6.1 3进行试验，开式水雾喷头组件应无松动、变形和损坏。闭式水雾喷头应符合 G B 5 1 3 5.1-2 0 0 3中 6.1 5的规定5.1 4 抗机械冲击性能 按 6.1 4进行试验，开式水雾喷头组件应无松动和损坏。闭式水雾喷头应符合 G B 5 1 3 5.1-2 0 0 3中6.1 6的规定。5.1 5 闭式水雾喷头 对于闭式水雾喷头，除应满足本部分5.1,5.2,5.3,5.4,5.5,5.6,5.7,5.1 1,5.1 2,5.1 3,5.1 4的要求外，还应满足G B 5 1 3 5.1-2 0 0 3 中6.3,6.7,6.8,6.9,6.1 0,6.1 1,6.1 3,6.1 4,6.1 9,6.2 0,6.2 1,6.2 2,6.2 3,6.2 4,6.2 5,6.2 9的规定6 试 验方法 试验前，生产厂商应提供水雾喷头的设计图纸、性能参数(包括流量系数、水平喷洒图、垂直喷洒图等)。6.1 外观检验 对照设计图纸等技术文件，通过目测或使用通用量器具进行检查测量，结果应符合 5.1 的规定。62 流量系数测量 试样数量为 3只，试验装置如图 1 所示。将水雾喷头(C型水雾喷头应从框架间距离最大处去掉框架后)安装在试验装置上，压力、流量 的测量精度不应低于 0.5级。喷口处压力为 0.1 5 MP a,3GB 51 3 5.3-2 0 0 30.2 5 MP a,0.3 5 MP a,U.4 5 MP a,O.5 5 MP a,O.6 5 MP a,O.7 5 MP a，先由低压升到高压，再由高压降到低压，至每一个测量点，进行测试将所测得的数据按公式(1)进行计算，平均流量系数和每个压力点的流量系数都应符合 5.2的规定。流量系数 K的计算公式:K=Q/V I 0 P ，.(1)式 中:Q流量，单位为升每分钟(L/m i n);P 压力，单位为兆帕(MP a)在试验中应修正自压力表至水雾喷头出口之间的静压差 ，单位为毫米 1 钢管 公称直径6 5 mm;2 一 一 变径三通(不允许用补心调节);3 压力表，精度。.5 级;4 试验样品;5 一堵头。图 1 流量特性试验装置6.3 雾化角的测量 试样数量为 3只，试验装置如图 2 所示，将喷头安装在试验装置的回转中心线上，使雾化角顶点位于集水器所在的圆弧的中心试验压力为。.3 5 MP a，待压力稳定后，由装置的角度刻度盘读出喷洒的主水流在集水器内所形成的夹角的角度值，即雾化角。每个试样的测量结果均应符合 5.3 的规定。注:本试验也可用其他有效的方法进行测量，如照相、投影等I-钢管 公称直径6 5.-2-一 刻度盘(最小刻度 I );3-一 压力表，精度 0.5 级;a一 接水器(半径 5 0 0 mm);5-试验样品。图 2 雾化角测试装置GB 5 1 3 5.3-2 0 0 36.4 布水试验 试验室面积应不小于7 mX7 m，布置如图3、图4 所示。水雾喷头最高出水口到集水盒上边缘的距离为2.5 m,4 只相同的水雾喷头以正方形布置在试验管网上，对于五个常见的雾化角规格的水雾喷头，其安装间距如表 1 所示;其他角度的水雾喷头，其安装间距由生产厂商提供。表 1 雾 化角4 5 06 0 09 0 01 2 0 0下 一几亏 石 二 一习间距 D/m 将集水盒布置在 4 只水雾喷头围成的正方形保护面积内，每个集水盒面积不大于。5 mx0.5 m,每个水雾喷头的流量应是在额定工作压力下按(1)式(根据公称流量系数)计算出的流量，每次试验的洒水时间应不少于 3 mi n e 试验后，测量每个集水盒的水量，计算每个集水盒的洒水密度和整个保护面积内的平均洒水密度，结果应符合 5.4 的规定。水雾喷头的平均洒水密度按公式(2)计算:P f rn=Q/V (2)式中:P T,p 平均洒水密度，单位为毫米每分钟(mm/mi m);Q单只水雾喷头在额定工作压力下的流量，单位为升每分钟(L/m i n);D 喷头安装间距，单位为米(M).单 位 为 毫 米 “z卜 畏F:二1 一一钢管，公称直径6 5 m
