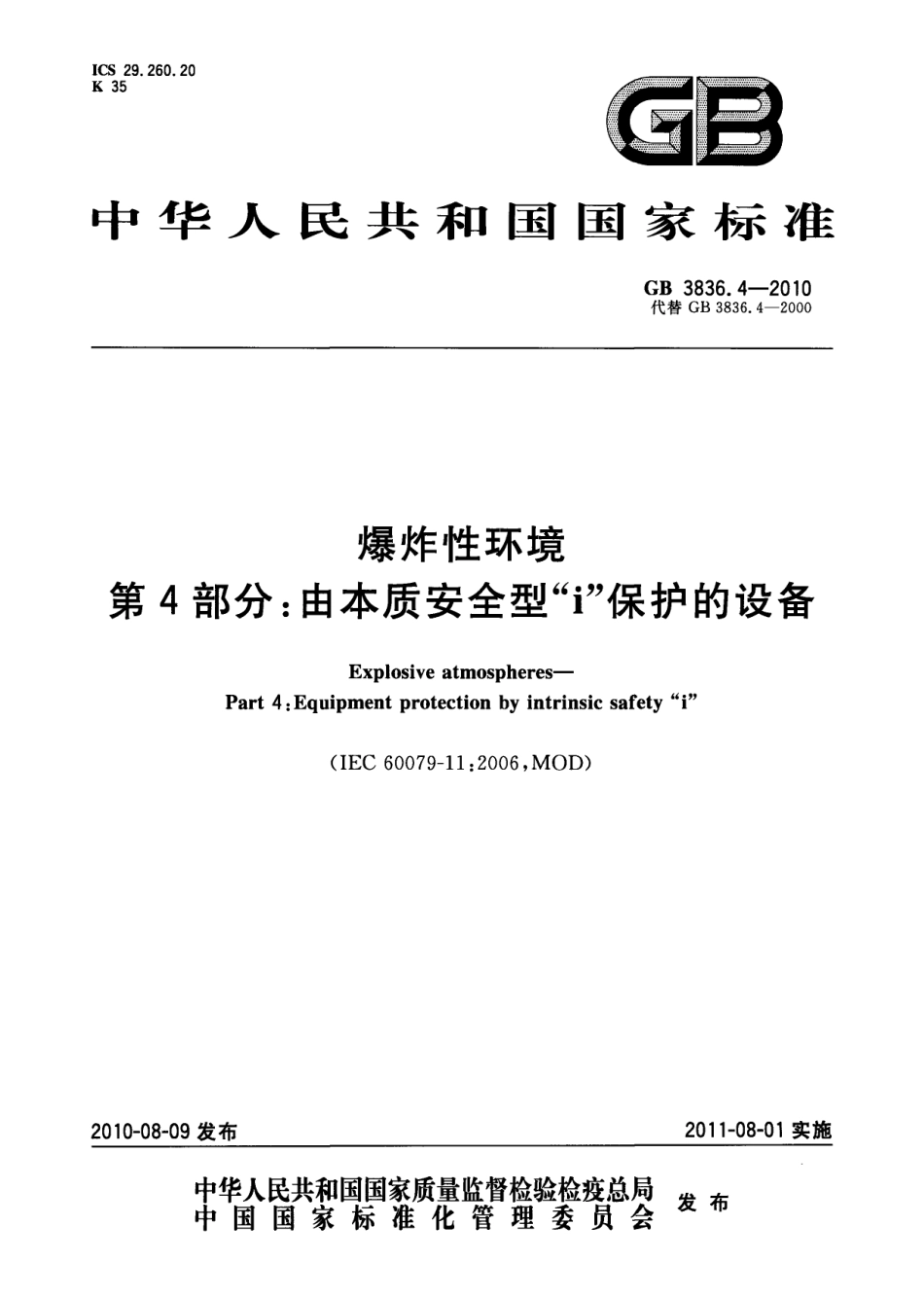

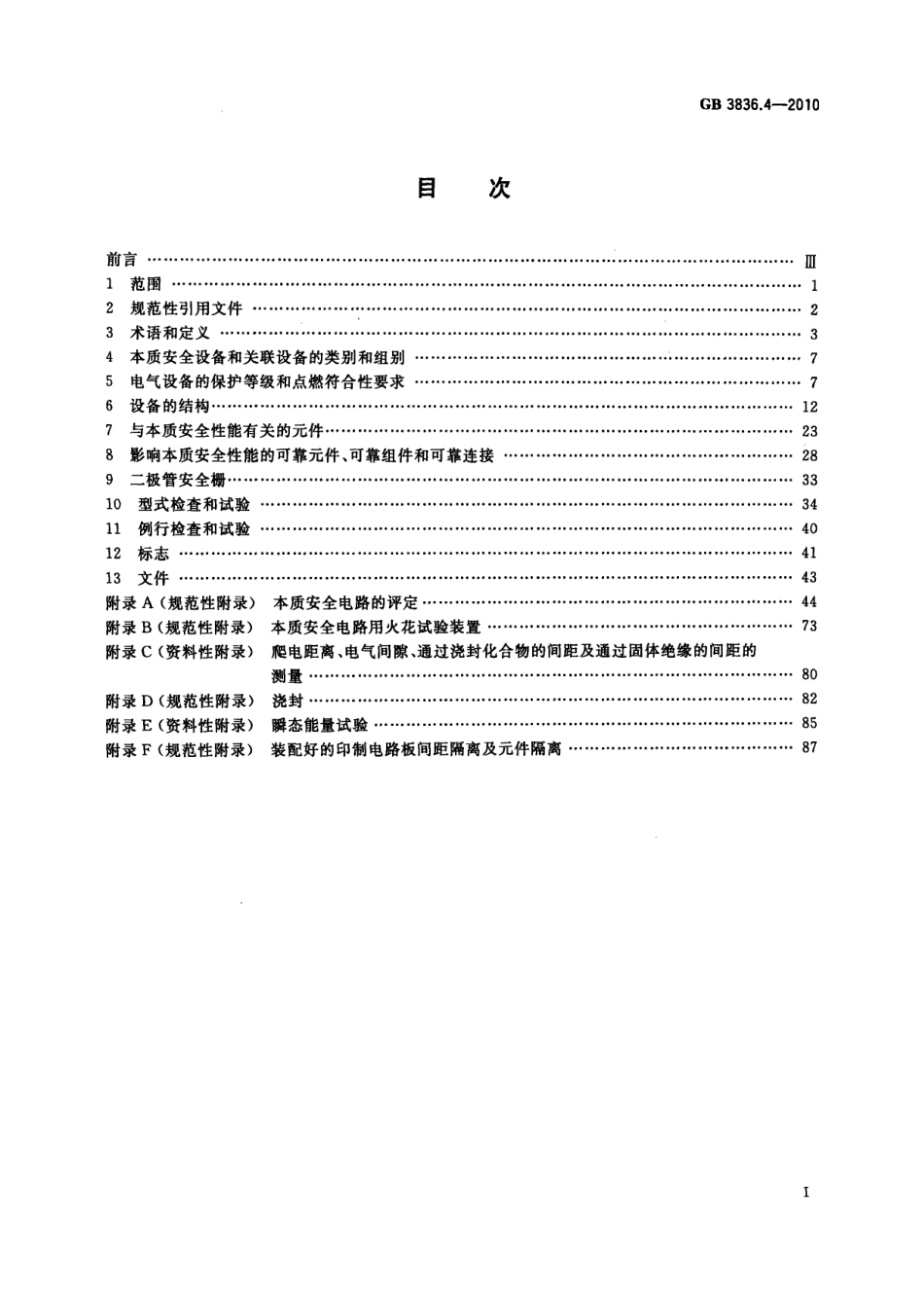

I CS 弓2 93 52 6 0.2 0中 华 人 民 共 和 国 国 家 标 准G B 3 8 3 6.4-2 0 1 0代替 G B 3 8 3 6.4-2 0 0 0 爆炸性环境第4部分:由本质安全型“i”保护的设备 E x p l o s i v e a t m o s p h e r e s-P a r t 4:E q u i p m e n t p r o t e c t i o n b y i n t r i n s i c s a f e t y i(I E C 6 0 0 7 9 一 1 1:2 0 0 6，MOD)2 0 1 1-0 8-0 1 实施2 0 1 0-0 8-0 9发布中 华人民 共和国国 家质量监 督检 验检疫总局中 国 国 家 标 准 化 管 理 委 员 会发 布GB 3 8 3 6.4-2 0 1 0目次前言 i1 范围 12 规范性引用文件 .23 术语和定义 34 本质安全设备和关联设备的类别和组别 75 电气设备的保护等级和点燃符合性要求 76 设备的结构 1 27 与本质安全性能有关的元件 .2 38 影响本质安全性能的可靠元件、可靠组件和可靠连接 2 89 二极管安全栅 3 31 0 型式检查和试验 .3 41 1 例行检查和试验 .4 01 2 标志 4 11 3 文件 4 3附录A(规范性附录)本质安全电路的评定 4 4附录B(规范性附录)本质安全电路用火花试验装置 。7 3附录C(资料性附录)爬电距离、电气间隙、通过浇封化合物的间距及通过固体绝缘的间距的 测量 8 0附录D(规范性附录)浇封 .8 2附录E(资料性附录)瞬态能量试验 8 5附录F(规范性附录)装配好的印制电路板间距隔离及元件隔离 8 7w w w.b z f x w.c o mG B 3 8 3 6.4-2 0 1 0前 .月 目本部分的全部技术内容为强制性。G B 3 8 3 6(爆炸性环境 分为若干部分:第 1 部分:设备 通用要求;第2 部分:由隔爆外壳“d 保护的设备;第3 部分:由增安型u e rr 保护的设备;第4 部分:由本质安全型“1”保护的设备;第5 部分:正压外壳型 Y n ;第6 部分:油浸型“0 ;第7 部分:充砂型“a，第8 部分:、”型电气设备;第9 部 分:浇 封 型“M ;第1 1 部分:最大试验安全间隙测定方法，第 1 2 部分:气体或蒸气混合物按照其最大试验安全间隙和最小点燃电流的分级;第 1 3 部分:爆炸性气体环境用电气设备的检修，第 1 4 部分:危险场所分类;第 1 5 部分:危险场所电气安装(煤矿除外);第 1 6 部分:电气装置的检查与维护(煤矿除外);第 1 7 部分:正压房间或建筑物的结构和使用;第 1 8 部分:本质安全系统;第1 9 部分:现场总线本质安全概念(F I S C O);第2 0 部分:设备保护级别(E P L)为 G a 级的设备。本部分为G B 3 8 3 6 系列的第4 部分，对应于I E C 6 0 0 7 9-1 1:2 0 0 6(爆炸性环境第 1 1 部分:由本质安全型 i，保护的设备(英文版)。本部分修改采用I E C 6 0 0 7 9-1 1:2 0 0 6。与I E C 6 0 0 7 9-1 1:2 0 0 6 相比，本部分的主要变化有:第4 章中增加注:本部分目前未考虑G B 3 8 3 6.1-2 0 1 0中H I 类设备;第 6.3.1 1 中增加注2:本安导线和非本安导线应尽量分开布置;在 6.5 中增加注:I 类电气设备的本质安全电路一般不允许利用地线作为回路，但因需要接地 保护的除外;-1 0.1.5.2中删除b)，并将 a)放人 1 0.1.5.2的叙述中。本部分代替G B 3 8 3 6.4-2 0 0 0(爆炸性气体环境用电气设备第4 部分:本质安全型 i;)本部分与G B 3 8 3 6.4-2 0 0 0 相比，主要变化有:标准名称变化;增加了i s 保护等级(n型中n L);增加了附录F(规范性资料):装配好的印制电路板间距隔离及元件隔离，增加了大电流火花试验装置的结构要求，增加了附录E:瞬态能量试验;修改 了印制电路板印制线的温度组别表，班w w w.b z f x w.c o mGB 3 8 3 6.4-2 01 0 增加了使用电阻限制电容放电的技术要求;引人了处理具有大电流低电压电池点燃能量的方法;引人了测量密封电池盒最大压力的方法;引人了故障情况下I C中可能产生电压提升的处理方法;规定了S MD可靠连接的方法;引人了电感和电容组合电路的火花点燃能量的处理方法;增加了变压器的电压试验;引人了由串联电阻保护电容的电容量有效值降低的评定方法;在临界点燃数据表(表A.1)中增加了I 类电路允许的短路电流和允许电容值。本部分的附录A、附录B、附录D、附录F为规范性附录，附录C、附录E为资料性附录。本部分由中国电器工业协会提出。本部分由全国防爆电气设备标准化技术委员会(S A C/T C 9)归口。本部分主要起草单位:南阳防爆电气研究所、上海工业自动化仪表研究所、国家防爆电气产品质量监督检验中心、深圳特安电子有限公司、北京北方永邦科技股份有限公司、深圳市海洋王照明科技股份有限公司、海湾安全技术有限公司、河南汉威电子股份有限公司、西安盛赛尔电子有限公司、煤炭科学研究总院抚顺分院、南京优倍电子有限公司等。本部分主要起草人:张刚、徐建平、付淑玲、徐刚、陈士学、程曙光、刘姐云、李向阳、陈彬、李轶、董健。本部分于1 9 8 3 年8 月第一次发布，2 0 0 0 年1 0 月第一次修订，本次为第二次修订。w w w.b z f x w.c o mG B 3 8 3 6.4-2 0 1 0 爆炸性环境第4部分:由本质安全型“i”保护的设备范围 G B 3 8 3 6 的本部分规定了 爆炸性气体环境用本质安全设备以 及与爆炸性气体环境用本质安全电 路连接的关联设备的术语、结构、试验和标志等要求。本部分规定的防爆型式适用于其电路本身不会引燃周围爆炸性环境的电气设备。本部分也适用于使用在非爆炸性气体环境或用 G B 3 8 3 6.1-2 0 1。所列的另一种防爆型式保护的电气设备或其部件，只要爆炸性气体环境中电路的本质安全性能取决于该电气设备或其部件的设计和结构。暴露于爆炸性气体环境中的电路可用本部分对其是否适用于该环境进行评定。本质安全系统的要求在G B 3 8 3 6.1 8 中规定。现场总线本质安全概念的要求在G B 3 8 3 6.1 9 中规定。本部分是对G B 3 8 3 6.1-2 0 1 0 通用要求的补充和修改，但表 1 所列出的情况除外。当本部分的要求与G B 3 8 3 6.1-2 0 1 0 的要求有冲突时，应优先考虑本部分的要求。置于爆炸性气体环境的关联设备须用 G B 3 8 3 6.1-2 0 1 0所列的某一种防爆型式保护。此时G B 3 8 3 6.1-2 0 1 0 规定的防爆型式要求及其有关部分也适用于关联设备。表 1 G B 3 8 3 6.1-2 0 1 0排除的具体条款G B 3 8 3 6.1-2 0 1 0 中的条款或分条款本安设备关联设备5.3最高表面温度适用排除6.3设备外壳的开启时间排除排除7.1.1适用性适用排除7.1.2材料的规定适用排除7.1.3 塑料材料排除排除7.2-热稳定性排除排除7.3 耐光性排除排除7.4非金属材料外壳表面的静电电荷适 用排除7.6螺孔排除排除8.1金属成分适 用排除8.2螺孔排除排除9紧固件排除排除1 0联锁装置排除排除1 1绝缘套管排除排除1 2粘结材料排除排除1 4连接件和接线空腔排除排除1 5接地导体或等电位导体的连接件排除排除w w w.b z f x w.c o mGB 3 8 3 6.4-2 0 1 0表 1(续)G B 3 8 3 6.1-2 0 1 0 中的条款或分条款本安设备关联设备1 6.5分支点和引人点的温度排除排除1 7旋转电机的补充规定排除排除1 8开关的补充规定排除排除1 9熔断器的补充规定排除排除2 0插头、擂座和连接件的补充规定排除排除2 1灯具的补充规定排除排除2 2帽灯和手提灯的补充规定排除排除2 3.2电池组适用排除2 6.4外壳试验适用排除2 6.5.1温度测定适用排除2 6.5.2热剧变试验排除排除2 6.5.3小元件点憔试验(I 类和 n 类)适用排除2 6.6绝缘套管扭转试验排除排除2 6.7 非金属外壳或外壳的非金属部件排除排除2 6.8 耐热试验排除排除2 6.9 耐寒试验排除排除2 6.1 0 光老化试验排除排除2 6.1 1 I 类设备的耐化学试剂试脸排除排除2 6.1 2接地连续性排除排除2 6.1 3非金属材料外壳部件的表面电阻侧定适用排除2 6.1 4起电试验适用排除2 6.1 5电容测量适用排除附录 A电缆引人装置的附加要求排除排除“代表其要求仅适用于 6.1.2 a)2 规范性引用文件 下列文件中的条款通过G B 3 8 3 6的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。G B 3 8 3 6.1-2 0 1 0 爆炸性环境第 1 部分:设备 通用要求(I E C 6 0 0 7 9-1 1:2 0 0 7,MO D)G B 3 8 3 6.3-2 0 1 0 爆炸性环境第3 部分:由增安型“e，保护的设备(I E C 6 0 0 7 9-7:2 0 0 6,MO D)G B 3 8 3 6.1 8 爆炸性环境第 1 8 部分:本质安全系统(G B 3 8 3 6.1 8-2 0 1 0,I E C 6 0 0 7 9-2 5,2 0 0 3,I D T)G B 3 8 3 6.1 9 爆炸性环境第 1 9部分:现场总线本质安全概念(F I S C O)(G B 3 8 3 6.1 9-2 0 1 0,I E C 6 0 0 7 9-2 7:2 0 0 8,I D T)G B/T 4 2 0 7-2 0 0 3 固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法(I E C 6 0 1 1 2:1 9 7 9，I DT)2w w w.b z f x w.c o mGB 3 8 3 6.4-2 01 0 G B 4 2 0 8-2 0 0 8 外壳防护等级(I P代码)U E C 6 0 5 2 9:2 0 0 1,I D T)G B/T 6 1 0 9.2 漆包圆绕组线第 2部分:1 5 5级聚醋漆包铜圆线(G B/T 6 1 0 9.2-2 0 0 8,I E C 6 0 3 1 7 一 3:2 0 0 4,I D T)G B/T 6 1 0 9.5 漆包圆绕组线第 5部分:1 8 0 级聚醋亚胺漆包铜圆线(G B/T 6 1 0 9.5-2 0 0 8,I E C 6 0 3 1 7-8:1 9 9 7，I DT)G B/T 6 1 0 9.6 漆包圆绕组线第 6 部分:2 2 0级聚酞亚胺漆包铜圆线(G B/T 6 1 0 9.6-2 0 0 8,I E C 6 0 3 1 7-7:1 9 9 7，I DT)G B/T 6 1 0 9.2 0-2 0 0 8 漆包圆绕组线 第2 0 部分:2 0 0 级聚酞胺酞亚胺复合聚醋或聚醋亚胺漆包铜圆线(I E C 6 0 3 1 7-1 3:1 9 9 7,I D T)G B 9 3 6 4.1-1 9 9 7 小型熔断器第1 部分:小型熔断器定义和小型熔断体通用要求(I E C 6 0 1 2 7-1:1 9 8 8,I DT)G B 9 3 6 4.2-1 9 9 7 小型熔断器第2 部分:管状熔断体(i d t I E C 6 0 1 2 7-2:1 9 8 9)G B 9 3 6 4
