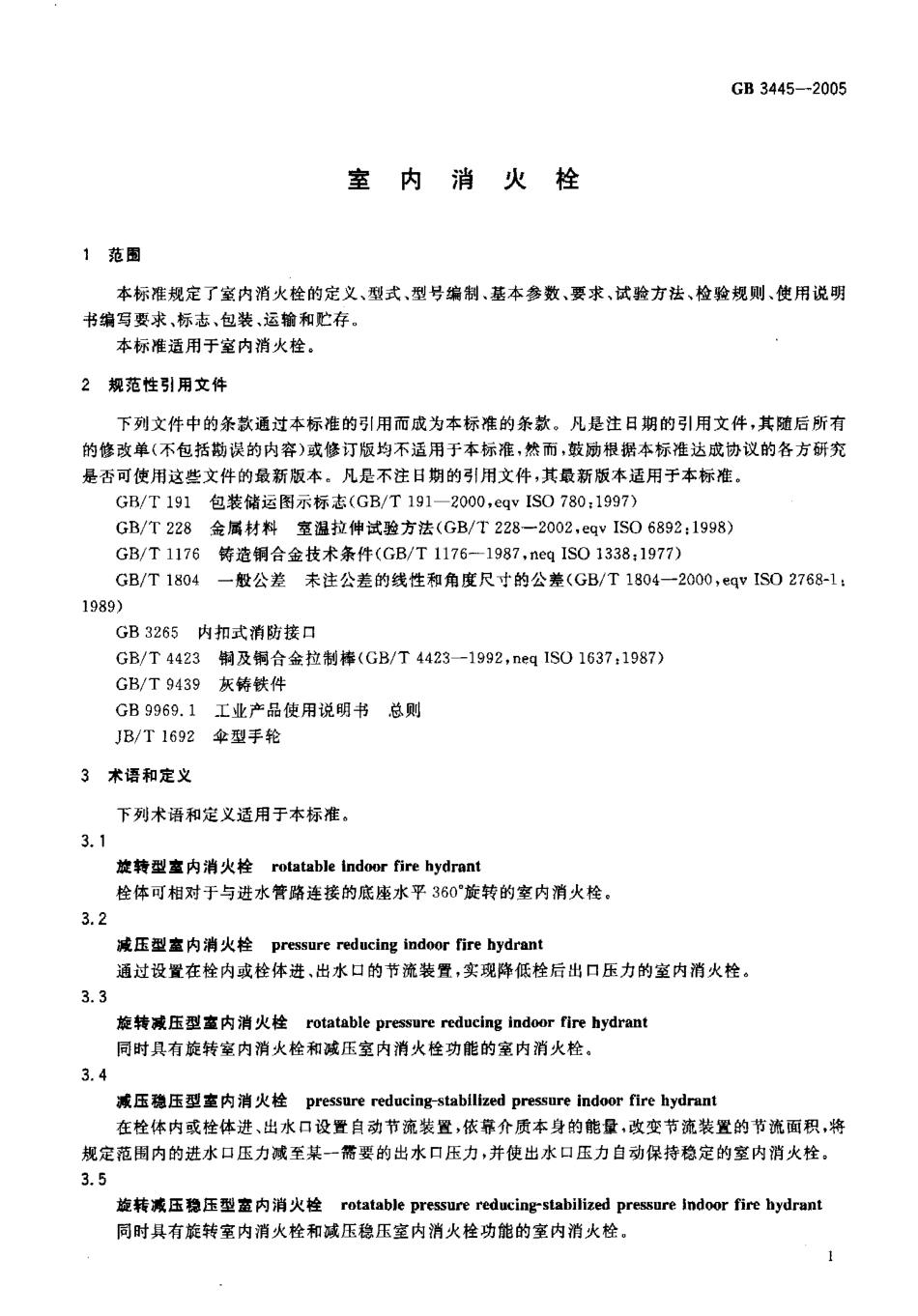

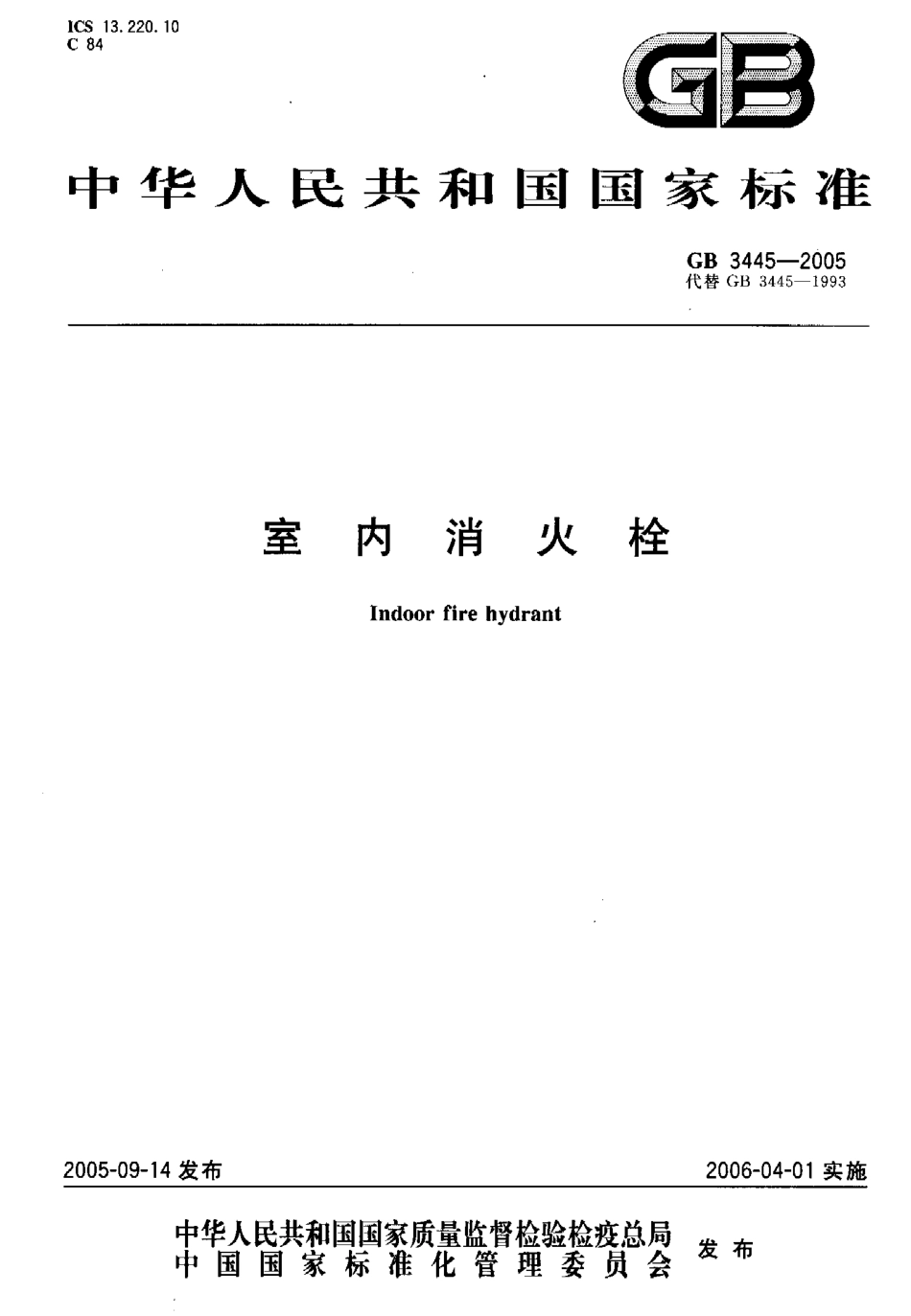

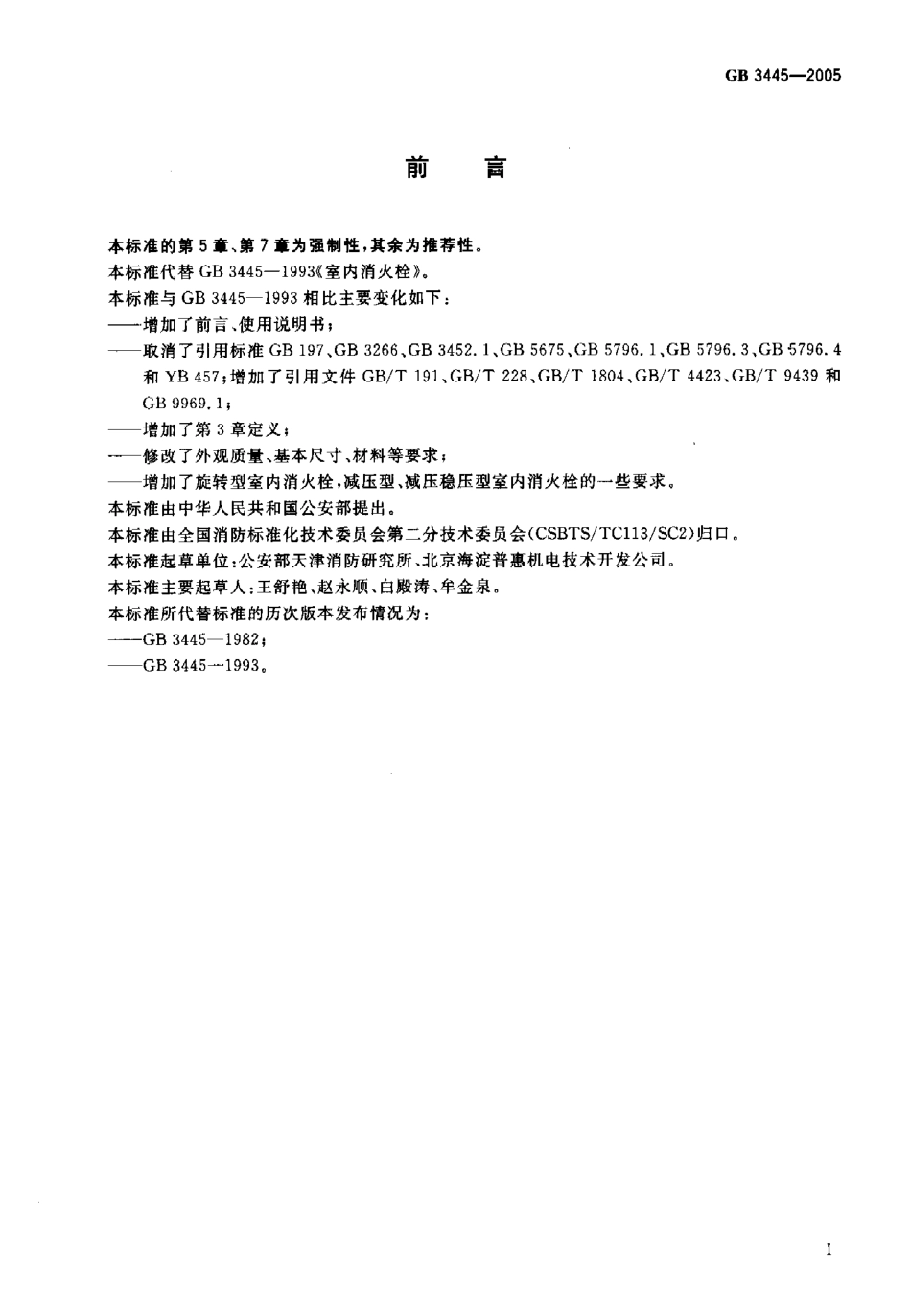

IC SC 8 41 3.2 2 0.1 0A h l中 华 人 民 共 和 国 国 家 标 准GB 3 4 4 5-2 0 0 5代替 GB 3 4 4 5-1 9 9 3室内消火栓I n d o o r f i r e h y d r a n2 0 0 5-0 9-1 4 发布2 0 0 6-0 4-0 1实施中华人民共和国国家质量监督检验检疫总局中 国 国 家 标 准 化 管 理 委 员 会发 布GB 3 4 4 5-2 0 0 5前言本标准的第5章、第 7 章为强制性，其余为推荐性。本标准代替G B 3 4 4 5-1 9 9 3(室内消火栓。本标准与GB 3 4 4 5-1 9 9 3 相比主要变化如下:增加了前言、使用说明书;取消了引用标准G B 1 9 7,G B 3 2 6 6,G B 3 4 5 2.1,GB 5 6 7 5,G B 5 7 9 6.1,G B 5 7 9 6.3,G B 5 7 9 6.4 和 Y B 4 5 7;增加了引用文件 GB/T 1 9 1,G B/T 2 2 8,G B/T 1 8 0 4,G B/T 4 4 2 3,G B/T 9 4 3 9和 GB 9 9 6 9.1,增加了第3章定义;修改了外观质量、基本尺寸、材料等要求;增加了旋转型室内消火栓，减压型、减压稳压型室内消火拴的一些要求。本标准由中华人民共和国公安部提出。本标准由全国消防标准化技术委员会第二分技术委员会(C S B T S/T C 1 1 3/S C 2)归口。本标准起草单位:公安部天津消防研究所、北京海淀普惠机电技术开发公司。本标准主要起草人:王舒艳、赵永顺、白殿涛、牟金泉。本标准所代替标准的历次版本发布情况为:GB 3 4 4 5-1 9 8 2;-GB 3 4 4 5-1 9 9 3.w w w.b z f x w.c o mG B 3 4 4 5-2 0 0 5室内消火栓范围 本标准规定了室内消火栓的定义、型式、型号编制、基本参数、要求、试验方法、检验规则、使用说明书编写要求、标志、包装、运输和贮存 本标准适用于室内消火拴。规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。G B/T 1 9 1 包装储运图示标志(G B/T 1 9 1-2 0 0 0,e g v I S O 7 8 0;1 9 9 7)G B/T 2 2 8 金属材料 室温拉伸试验方法(G B/T 2 2 8-2 0 0 2,e g v I S O 6 8 9 2;1 9 9 8)G B/T 1 1 7 6 铸造铜合金技术条件(G B/T 117 6-1 9 8 7,n e q I S O 1 3 3 8;1 9 7 7)G B/T 1 8 0 4 一般公差 未注公差的线性和角度尺寸的公差(G B/T 1 8 0 4-2 0 0 0,e g v I S O 2 7 6 8-1,1 9 8 9)G B 3 2 6 5 内扣式消防接口 G B/T 4 4 2 3 铜及铜合金拉制棒(G B/T 4 4 2 3-1 9 9 2,n e q I S O 1 6 3 7:1 9 8 7)G B/T 9 4 3 9 灰铸铁件 G B 9 9 6 9.1 工业产品使用说明书总则 J B/T 1 6 9 2 伞型手轮术语和定义 下列术语和定义适用于本标准。3.1 旋转型室内 消火栓 ro t a t a b l e i n d o o r f i re h y d r a n t 栓体可相对于与进水管路连接的底座水平3 6 0,旋转的室内消火栓。3.2 减 压型富内 消火栓 p re s s u r e re d u c i n g i n d o o r f i re h y d r a n t 通过设置在栓内或栓体进、出水口的节流装置，实现降低栓后出口压力的室内消火栓。3.3 旋转 减压型室内 消火栓 r o t a t a b le p r e s s u re r e d u c i n g i n d o o r f ire h y d r a n t 同时具有旋转室内消火栓和减压室内消火栓功能的室内消火栓。3.4 减压稳压型室内 消火栓 p r e s s u re re d u c i n g-s t a b 川 z e d p re s s u re i n d o o r f i r e h y d r a n t 在栓体内或栓体进、出水口设置自动节流装置，依靠介质本身的能量，改变节流装置的节流面积，将规定范围内的进水口压力减至某一需要的出水口压力，并使出水口压力自动保持稳定的室内消火栓。3.5 旋转减压稳压型室内消火栓 r o t a t a b l e p r e s s u re r e d u c i n g-s t a b i l iz e d p r e s s u re i n d o o r f i re h y d r a n t 同时具有旋转室内消火栓和减压稳压室内消火栓功能的室内消火栓。1w w w.b z f x w.c o mGB 3 4 4 5-2 0 0 54 型式、型号编制和基本参数4.1 型式4.1.1 按出水口型式可分为:a)单出口室内消火栓;b)双出口室内消火栓4.1.2 按栓阀数f可分为:a)单栓阀(以下称单阀)室内消火栓;b)双栓阀(以下称双阀)室内消火栓。4.1.3 按结构型式可分为:a)直角出口型室内消火栓;b)4 5。出口型室 内消火栓;c)旋转型室内消火栓;d)减压型室内消火栓;e)旋转减压型室内消火栓;f)减压稳压型室内消火栓;9)旋转减压稳压型室内消火栓。4.2 型号编制4.2.1 型号 室内消火栓型号按下列规定编制。S N x xx-x-x厂家标识减压稳压类别代号:用 I、II、m表示(见表 5)公称通径 D N，单位:mm型式代号:见表 1(次序从左至右)室内消火栓代号表 1 型式代号型 式出 口 数 量栓 阀 数 量普通直角出口型4 5 0 出口型旋转型减压型减压稳压型单 出 口双 出 口单 阀双 阀代 号不标注S不 标 注S不 标 注AZ7W4.2.2 标记示例 示例1:公称通径为5 0 mm的直角单阀单出口型室内消火栓型号可表示为:S N 5 0 示例 2:公称通径为6 5m M,Tj压类别代号为I的旋转减压0压型室内消火拴型号可表示为:S NZ W6 5-l o4.3 基本参数 室内消火栓的基本参数见表 2。表 2基本移数公称通径DN/mm公称压力P N/MP a适 用 介 质2 5,5 0,6 5,8 01.6水、泡沫混合液w w w.b z f x w.c o mGB 3 4 4 5-2 0 0 5要求5.1 外观质f5.1.1 铸件表面应无结疤、毛刺、裂纹和 缩孔等 缺陷。5.1.2 铸铁阀体外部应徐大红色油漆;内表面应涂防锈漆;手轮应涂黑色油漆。5.1.3 外部漆膜应光滑、平整、色泽一致，无气泡、流痕、皱纹等缺陷，无明显碰、划等现象。5.2材料5.2,1 室内消火栓的阀体、阀盖、阀瓣应用符合 G B/T 9 4 3 9规定的灰铸铁 H T 2 0 0 或机械性能不低于H T 2 0。的 其他金属材料。5.2.2 室内消火栓的阀座、阀杆螺母应用符合 G B/T 1 1 7 6 规定的铜合金Z C u Z n 3 8或强度及耐腐蚀性能不低于 Z C u Z n 3 8的金属材料。5.2.3 室内消火栓的阀杆应用符合 G B/T 4 4 2 3规定的铅黄铜棒 HP b 5 9-1或力学性能、耐腐蚀性能不低于H P b 5 9-1 的其他金属材料。阀杆的力学 性能 按6.2 规定的 方法试验，其抗 拉强度应大于4 2 0 N/m m ,5.2.4 S N J 型,S N Z J M 1+,S N W 型、S N Z W 型室内消火栓的节流装置应用符合 G B/T 1 1 7 6规定的铸造铜合金或性能不低于铸造铜合金的其他金属材料。5.2.5 S N J 型、S NZ J 型,S N W 型,S N Z W 型室内消火栓的弹簧应用抗腐蚀或经过防腐处理的材料。53 荟本尺寸与公整 室内消火 栓的 基本尺寸应符合表3 的规定。其公差应符合G B/T 1 8 0 4 v 级的规定.表 3 蕊本尺寸公称通径D N/m m型号进 4 长 口基 本 尺 寸/mm管螺纹螺 纹 深 度关闭后高度出水口中心高度阀杆中心距接口外沿距离(2 5SN2 5R p 11 名1 3 54 88 25 0SN5 0R p 22 21 8 56 51 1 0SNZ5 02 0 56 57 1S NS5 0R p 2 万2 52 0 57 11 2 0S NS S 5 023 01 0 01 1 26 5S N 6 5R p 2 万2 52 0 57 11 2 0S N Z 6 52 2 57 1-1 0 0S N Z J 6 5S N Z W6 51 2 6S N J 6 5S N W6 5SNS 6 5R p 37 5S NS S6 52 7 01 1 08 0S N8 0Rp 32 52 2 58 01 2 654 密封件 室内消火栓的各密封部位均应配置密封件.5.5固定接口 固定接口应为符合 G B 3 2 6 5 规定的合格产品。其型式应为 K N型。固定接口公称通径应与室内 3w w w.b z f x w.c o mGB 3 4 4 5-2 0 0 5消火检公称通径相一致。5.5.1 密封性能 按6.4.1 规定的方法对固定接口进行密封性能试验时，应无渗漏现象。5.5.2 水压强度 按 6.4.2规定的方法对固定接口进行水压强度试验时，不应出现裂纹或断裂现象。试验后应能正常操作。56手轮 手轮的型式和尺寸应符合J B/T 1 6 9 2的规定手轮直径应符合表 4 的规定。其尺寸的公差应符合G B/T 1 8 0 4 v 级的规定。手轮轮缘上应明显地铸出表示开关方向的箭头和字样。表 4手轮直径公 称 通 径 D N/mm型号手 轮 直 径/m m2 5SN2 58 05 0S N5 0,S N Z 5 0,S N S 5 0,S N S S 5 o1 2 06 5S N6 5,S N Z 6 5,S N J 6 5,S NZ J 6 5,S N W 6 5,S N Z W 6 5、S NS S 6 51 2 0S N S 6 51 4 08 0SN8 01 4 05.7 蛆纹 室内消火栓的进水口、出水口与固定接口连接的部位应为圆柱管螺纹，其进水口的螺纹尺寸应符合表3的规定;阀杆与阀杆螺母应为梯形螺纹。5.8 阀杆升降性能 装配好的室内消火栓阀杆升降应平稳、灵活，不得有卡阻和松动现象。按 6.7 规定的方法试验，旋转阀杆的最大力矩不得超过 8.0 N-r n5。9 旋转性能 按 6.8 规定的方法对装配好的S S N Z型,S N Z J 型及 S NZ W 型室内消火栓进行旋转性能试验时，阀体应能 3 6 0。旋转，且转动应灵活，旋转阀体的最大力矩不得超过 1 0.0 N m,5.1 0 开启高度 S N f,S N Z型,S N S型及 S N S S型室内消火栓开启高度应不得小于1/3 D(D为公称通径)。5.1 1 强度 按 6.1 0规定对阀体、阀盖的强度和材料紧密性进行水压强度试验时，阀体和阀盖应能承受2.4 MP a 压力.持续 2 m i n不得有破裂和渗漏现象。5.1 2 密封性能 按 6.1 1 规定对装配好的室内消火栓进行水压密封试验时，各密封部位应能承受 1.6 MP a 压力，持续 2 m i n 不得有渗漏现象。5.1 3 压力损失 S N型、S N Z型,S N S型及 S N S S型室内消火栓在进口流速为 2.5 m/s 条件下
