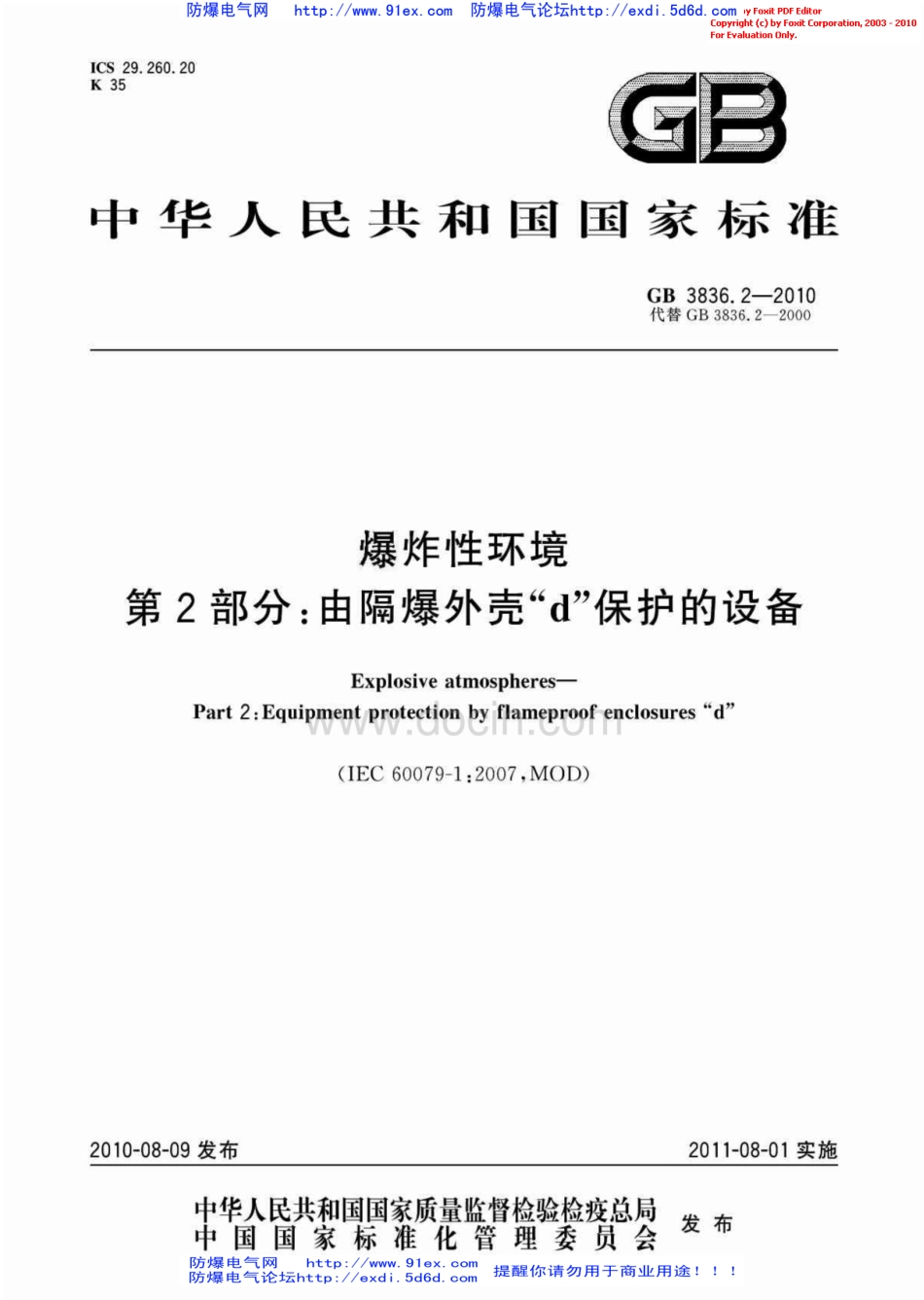

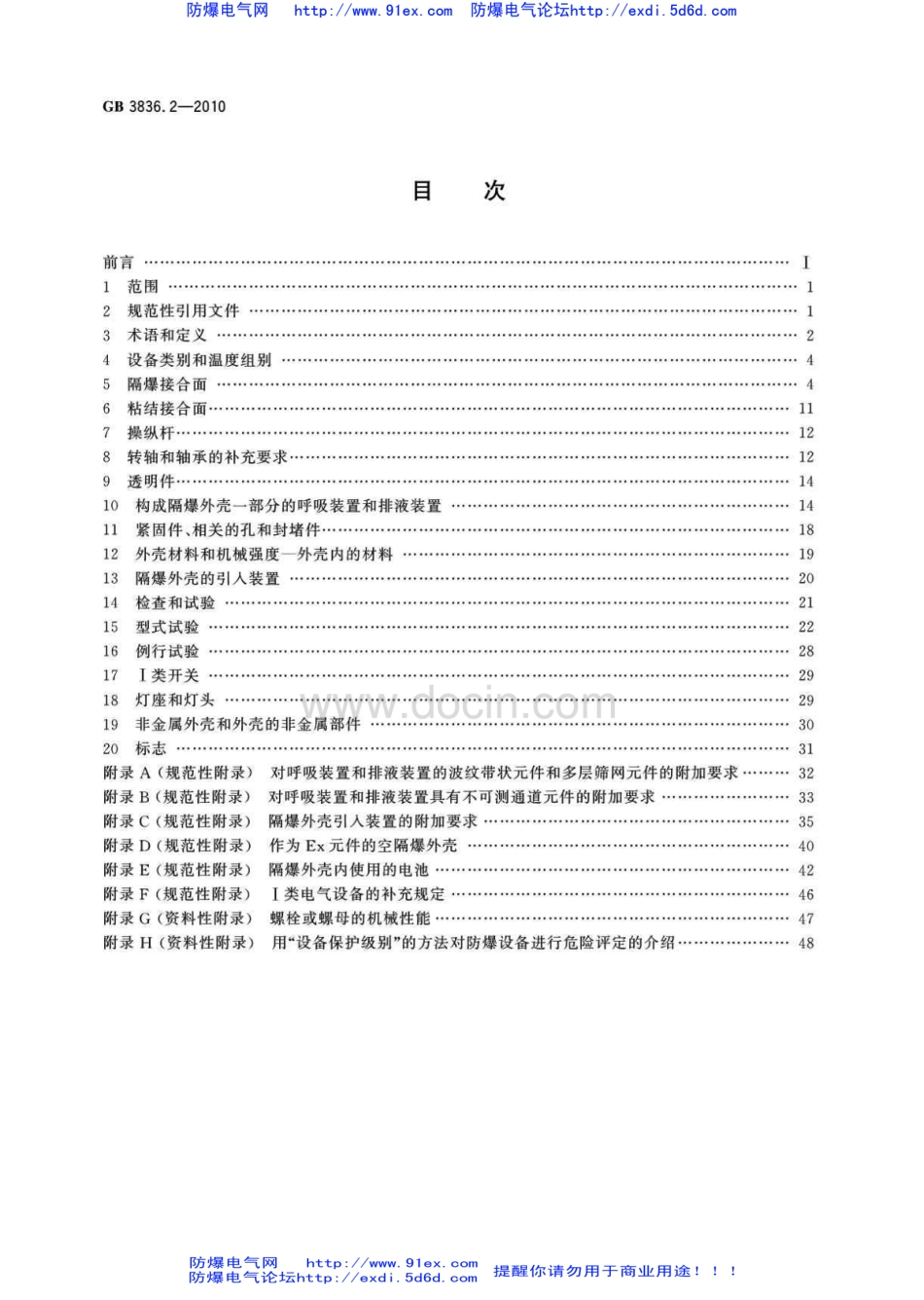

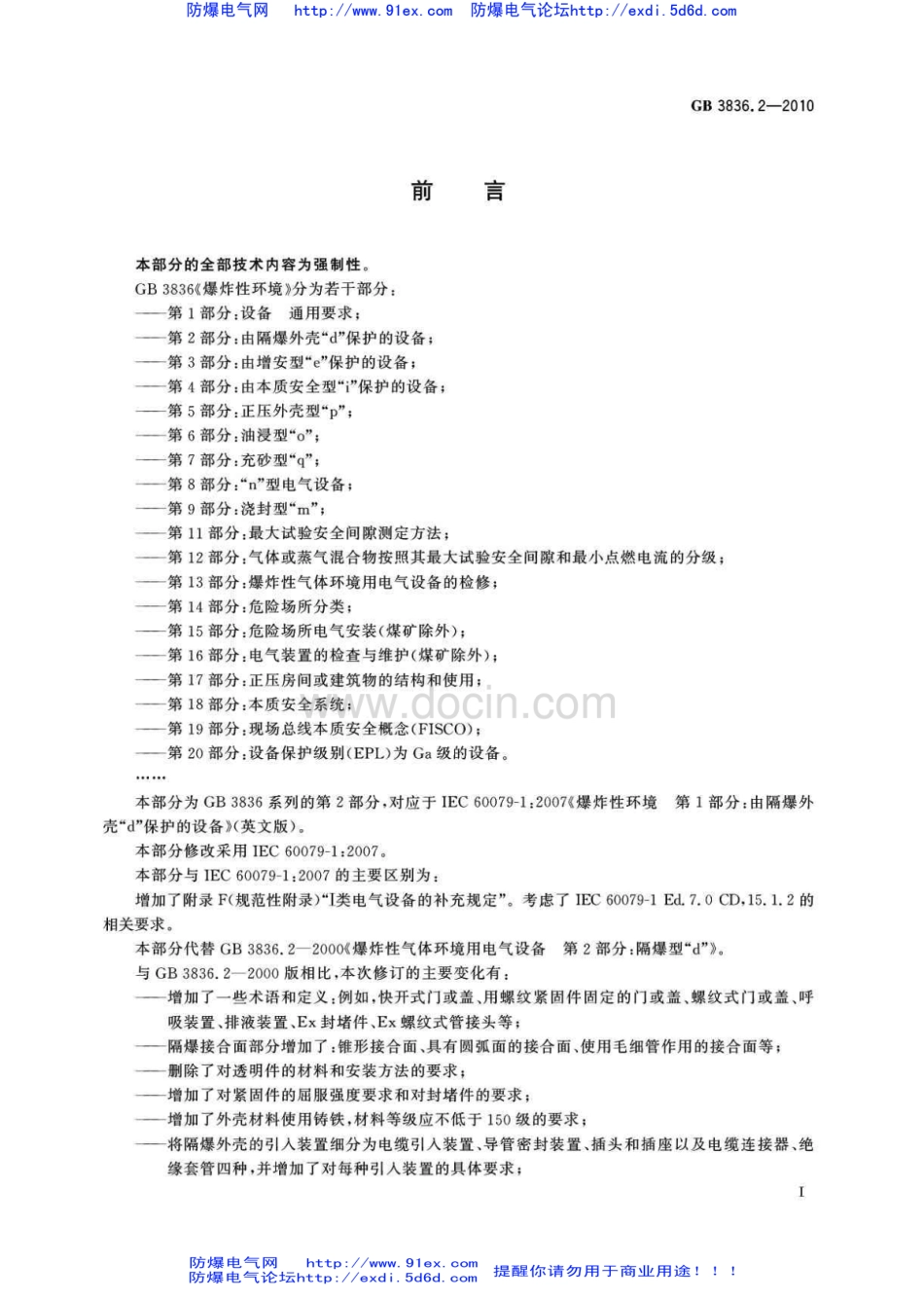

防爆电气网http:/防爆电气论坛http:/ yFoxit PDF EditorCopyright(c)by Foxit Corporation,2003-2010For Evaluation OnlyICS29.260.20K35中华人民共和国国家标准GB3836.2-2010代替GB3836.2-2000爆炸性环境第2部分：由隔爆外壳“d”保护的设备Explosive atmospheres-Part 2Equipment protectio by meproof enlosure(IEC60079-1:2007,MOD)2010-08-09发布2011-08-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布防爆电气网，http:/w.91eX.com防爆电气论坛http:/exdi.5d6d.88m提醒你请勿用于商业用途！防爆电气网http:/防爆电气论坛http:/GB3836.2-2010目次前言1】范围2规范性引用文件13术语和定义4设备类别和温度组别45隔爆接合面6粘结接合面1山7操纵杆128转轴和轴承的补充要求129透明件1410构成隔爆外壳一部分的呼吸装置和排液装置1411紧固件、相关的孔和封堵件1812外壳材料和机械强度一外壳内的材料1913隔爆外壳的引人装置2014检查和试验2115型式试验2216例行试验2817I类开关292918灯座和灯头9”02919非金属外壳和外壳的非金属部件3020标志31附录A(规范性附录)对呼吸装置和排液装置的波纹带状元件和多层筛网元件的附加要求32附录B(规范性附录)对呼吸装置和排液装置具有不可测通道元件的附加要求33附录C(规范性附录)隔爆外壳引入装置的附加要求。35附录D(规范性附录)作为Ex元件的空隔爆外壳40附录E(规范性附录)隔爆外壳内使用的电池42附录F(规范性附录)I类电气设备的补充规定46附录G(资料性附录)螺栓或螺母的机械性能47附录H(资料性附录)用“设备保护级别”的方法对防爆设备进行危险评定的介绍48防爆电气网http:/防爆电气论坛http:/exdi.5d6d.oom提醒你请勿用于商业用途！防爆电气网http:/防爆电气论坛http:/GB3836.2-2010前言本部分的全部技术内容为强制性。GB3836爆炸性环境分为若干部分：第1部分：设备通用要求；第2部分：由隔爆外壳“d”保护的设备；第3部分：由增安型“e”保护的设备；一第4部分：由本质安全型“i”保护的设备；第5部分：正压外壳型“p”;第6部分：油浸型“o”;第7部分：充砂型“q”;第8部分：“n”型电气设备；第9部分：浇封型“m”;第11部分：最大试验安全间隙测定方法；第12部分：气体或蒸气混合物按照其最大试验安全间隙和最小点燃电流的分级；第13部分：爆炸性气体环境用电气设备的检修；第14部分：危险场所分类；第15部分：危险场所电气安装（煤矿除外）；第16部分：电气装置的检查与维护（煤矿除外）；第17部分：正压房间或建筑物的结构和使用；第18部分：本质安全系统第19部分：现场总线本质安全概念(FISCO);第20部分：设备保护级别(EPL)为Ga级的设备。本部分为GB3836系列的第2部分，对应于IEC60079-1:2007爆炸性环境第1部分：由隔爆外壳“d”保护的设备（英文版）。本部分修改采用IEC60079-1:2007。本部分与IEC60079-1:2007的主要区别为：增加了附录F(规范性附录)“I类电气设备的补充规定”。考虑了IEC60079-1Ed.7.0CD,15.1.2的相关要求。本部分代替GB3836.2-2000爆炸性气体环境用电气设备第2部分：隔爆型“d”。与GB3836.2-2000版相比，本次修订的主要变化有：增加了一些术语和定义：例如，快开式门或盖、用螺纹紧固件固定的门或盖、螺纹式门或盖、呼吸装置、排液装置、Ex封堵件、Ex螺纹式管接头等；隔爆接合面部分增加了：锥形接合面、具有圆弧面的接合面、使用毛细管作用的接合面等；删除了对透明件的材料和安装方法的要求；增加了对紧固件的屈服强度要求和对封堵件的要求；增加了外壳材料使用铸铁，材料等级应不低于150级的要求；将隔爆外壳的引人装置细分为电缆引人装置、导管密封装置、插头和插座以及电缆连接器、绝缘套管四种，并增加了对每种引人装置的具体要求；I防爆电气网http:/防爆电气论坛http:/提醒你请勿用于商业用途！防爆电气网http:/防爆电气论坛http:/GB3836.2-2010检查和试验增加了确定最高表面温度的条件；爆炸压力测定增加了环境温度低于一20时的测量方法：增加了对I类开关的要求：增加了对灯座和灯（泡）头的要求：将原附录A的内容写入了正文：增加了几个附录：-引入了“设备保护级别(EPL)”的概念。本部分的附录A、附录B、附录C、附录D、附录E、附录F为规范性附录，附录G、附录H为资料性附录。本部分由中国电器工业协会提出。本部分由全国防爆电气设备标准化技术委员会(SAC/TC9)归口。本部分主要起草单位：南阳防爆电气研究所、煤炭科学研究总院抚顺分院。本部分主要参加单位：国家防爆电气产品质量监督检验中心、煤炭科学研究总院上海分院、国家灯具质量监督检验中心、上海工业自动化仪表研究所、南阳防爆集团有限公司、华荣集团有限公司、郑州永邦电气有限公司、深圳特安电子有限公司、河南汉威电子有限公司、锡安达防爆股份有限公司、海湾安全技术有限公司、正星科技有限公司、湘潭电机股份有限公司、深圳市海洋王照明科技股份有限公司、江苏恒通电气仪表有限公司、浙江华夏防爆电气有限公司、燎原防爆电器有限公司、济源矿用电器有限责任公司、上海佳洲防爆电器有限公司。本部分主要起草人：王军、侯彦东、陈在学、靳芝、张静、倪春明、吴秉杰、於立成、周京、尚中锋、陈士学、汤强、龚玉炜、王善海。本部分所代替标准的历次版本发布情况：GB3836.2-1983:GB3836.2-防爆电气网http:/防爆电气论坛http:/提醒你请勿用于商业用途！防爆电气网http:/防爆电气论坛http:/GB3836.2-2010爆炸性环境第2部分：由隔爆外壳“d”保护的设备1范围GB3836的本部分规定了由隔爆外壳“d”保护的爆炸性气体环境用电气设备结构和试验的专用要求。本部分是对GB3836.1一2010通用要求的补充和修改。如果本部分的要求与GB3836.1一2010的要求有冲突，则以本部分的要求为准。注：由隔爆外壳“”保护的设备形成设备保护级别(EPL)Gb或Mb,详细信息见附录H。2规范性引用文件下列文件中的条款通过GB3836的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T197-2003普通螺纹公差(ISO965-1:1998,MOD)GB755一2008旋转电机定额和性能(IEC60034-1:2004,IDT)GB/T2516一2003普通螺纹极限偏差(ISO965-3:1998,MOD)】GB2893-2001安全色(neq IS03864:1984)GB2894一2008安全标志及其使用导则GB/T2900.35-一2008电工术语爆炸性环境用设备(IEC60050(426):2008,IDT)GB3101一1993有关量、单位和符号的一般原则(eqv1S031-0:1992)GB3836.1一2010爆炸性环境第1部分：设备通用要求(IEC600790:2007,MOD)GB3836.3一2010爆炸性环境第3部分：由增安型“e”保护的设备(IEC60079-7:2006,IDT)GB3836.4一2010爆炸性环境第4部分：由本质安全型“i”保护的设备(IEC60079-11:2006,MOD)GB3836.11一2008爆炸性环境第11部分：由隔爆外壳“d”保护的设备最大试验安全间隙测定方法(IEC60079-1-1:2002,IDT)GB3836.15一2000爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）(eqv IEC60079-14:1996)GB/T4207一2003固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法(IEC60112:1979,IDT)GB4208一2008外壳防护等级(IP代码)(IEC60529:2001,IDT)GB/T5163一2006烧结金属材料（不包括硬质合金）可渗性烧结金属材料密度、含油率和开孔率的测定(IS02738:1999,IDT)GB/T5169.16-2002电工电子产品着火危险试验第16部分：50W水平与垂直火焰试验方法(IEC60695-11-10:1999,IDT)GB/T5249一1985可渗透性烧结金属材料气泡试验孔径的测定(eqv IS04003:1977)GB/T5250一1993可渗透烧结金属材料流体渗透性的测定(eqv IS04022:1987)GB/T8897.1一2003原电池第1部分：总则(IEC60086-1:2000,IDT)防爆电气网http:/防爆电气论坛http:/exdi,提醒你请勿用于商业用途！
