GB 32275-2015 纺织工业防火防爆管道安全装置技术规范.pdf

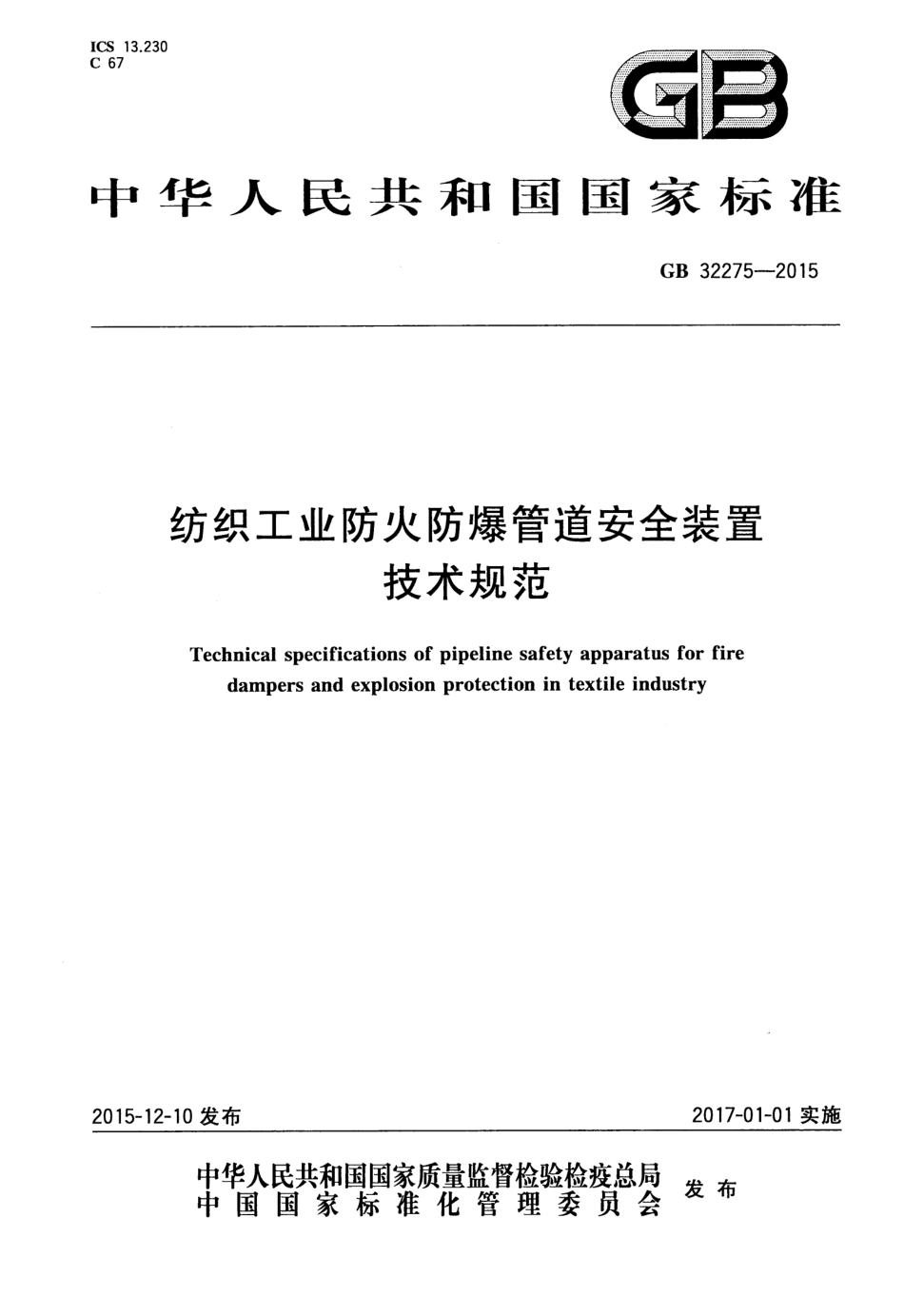

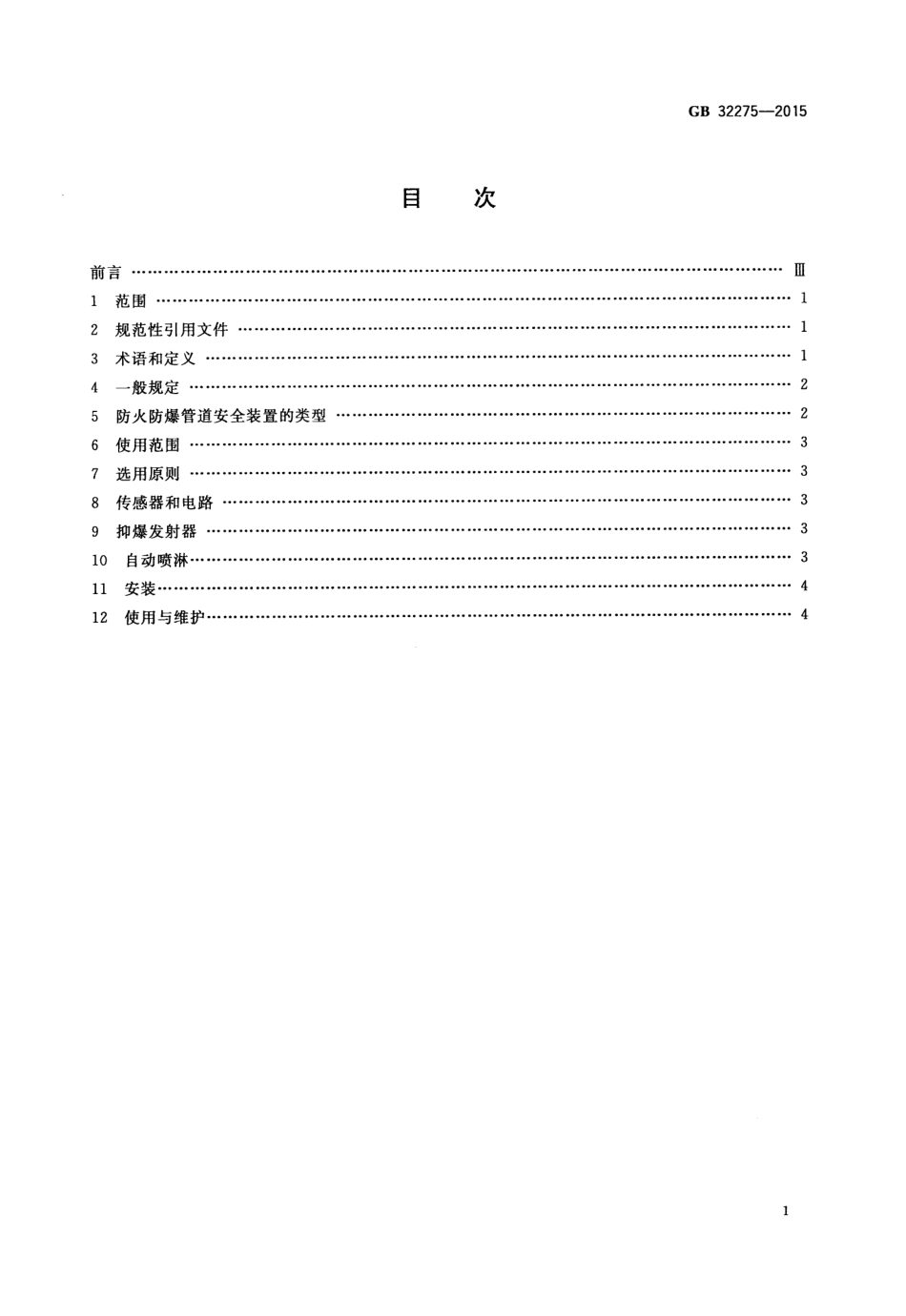

ICS13.230C67GB中华人民共和国国家标准GB32275-2015纺织工业防火防爆管道安全装置技术规范Technical specifications of pipeline safety apparatus for firedampers and explosion protection in textile industry2015-12-10发布2017-01-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB32275-2015目次前言1范围12规范性引用文件13术语和定义14一般规定25防火防爆管道安全装置的类型26使用范围37选用原则38传感器和电路39抑爆发射器310自动喷淋311安装412使用与维护1GB32275-2015纺织工业防火防爆管道安全装置技术规范1范围本标准规定了纺织工业防火防爆管道安全装置的类型、使用范围、选择原则、安装和维护。本标准适用于纺织工业防火防爆管道安全装置的设计、安装、使用与维护。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB12476.1可燃性粉尘环境用电气设备第1部分：通用要求(IEC61241-0:2004,MOD)GB12476.2可燃性粉尘环境用电气设备第2部分：选型和安装(IEC61241-14:2004,IDT)GB15577粉尘防爆安全规程GB/T15604粉尘防爆术语GB50058爆炸危险环境电力装置设计规范GB50565纺织工程设计防火规范3术语和定义GB/T15604中界定的以及下列术语和定义适用于本文件。3.1粉尘爆炸危险场所dust explosion hazardous area存在可燃粉尘、助燃气体和点燃源的场所。GB/T15604一2008，定义3.133.2纺织工业textile industry用天然纤维或以天然的、合成的高分子化合物为原料，经过化学和物理方法制得纤维，以及用这些纤维生产各种成品的产业链。主要包括：纺织业、纺织服装业、化学纤维制造业、化学纤维原料制造业。3.3防火防爆管道安全装置pipeline safety apparatus of fire dampers and explosion protection安装在通风除尘、气力输送管道中，防止爆炸或爆炸、火灾扩散的装置。3.4阻火阀fire arresting valve当爆炸或火灾发生时，防止火焰通过的安全设备。3.5光电传感器optical electronic sensor用于感受爆炸、火灾发生时火焰发出的信号，并将探测的信息传递给其他装置。包括红外、紫外传感器等。GB32275-20153.6压力波传感器pressure sensor用于感受爆炸发生时冲击波压力和冲量的信号，并将探测的信息传递给其他装置。3.7化学隔离chemical isolation当爆炸或火灾发生时，通过释放抑爆剂将爆炸区或失火区和其他区域隔离，防止爆炸或火灾的扩散。3.8机械隔离mechanical isolation当爆炸或火灾发生时，通过阀门将爆炸区或失火区和其他区域隔离，防止爆炸或火灾的扩散。3.9抑爆射器explosion suppressor当爆炸或火灾发生时，发射抑爆剂的装置。3.10自喷淋automatic sprinkler当爆炸或火灾发生时，带喷头的自动喷水装置。4一般规定4.1防火防爆管道安全装置应用于纺织工业中有粉尘爆炸危险场所的20、21区的通风除尘、气力输送等管道中。4.2防火防爆管道安全装置的作用是：a)防止发生火灾时火焰通过管道扩散到粉尘爆炸危险场所导致粉尘爆炸；b)当一个区域发生爆炸时，通过隔离、阻止火焰扩散等措施，防止产生多次爆炸；c)阻止火灾在不同区域的扩散，代替GB50565中防火阀的功能。5防火防爆管道安全装置的类型本标准包括但不限于表1所列几种类型的安全装置。表1防火防爆管道安全装置的类型类型构成备注阀体、阀板、传感器、电源（备用电包括涨缩阀、闸阀、阻火阀。传感器机械隔离安全阀池)、控制系统包括压力波传感器、光电传感器发射器、传感器、电源（备用电池）、控传感器包括压力波传感器、光电传化学隔离安全阀制系统感器自动喷淋、传感器、电源（备用电池）、火灾探测熄灭系统传感器包括紫外、红外等光电传感器控制系统2
