GB 5135.7-2003 自动喷水灭火系统 第7部分：水流指示器.PDF

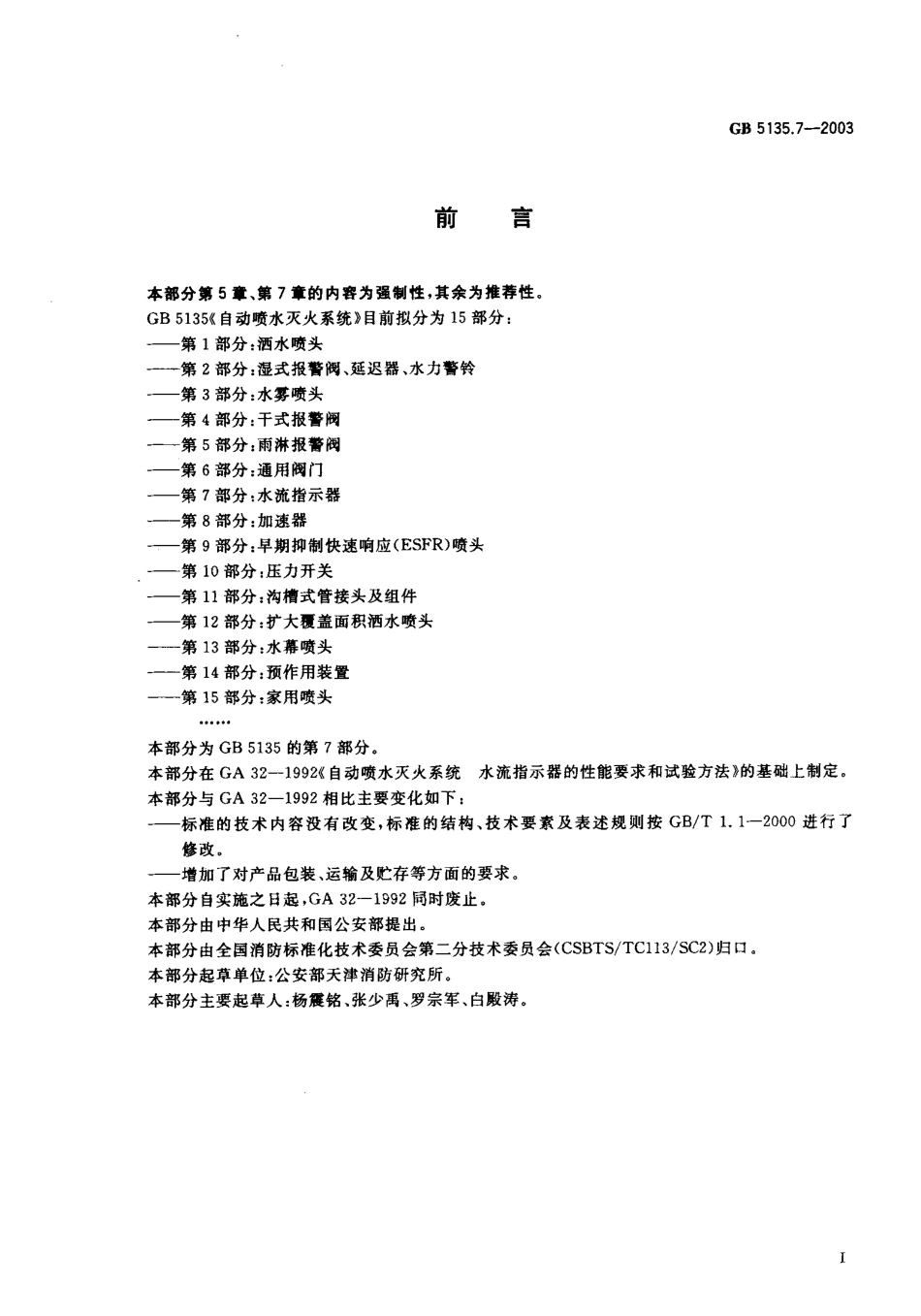

G B 5 1 3 5.7-2 0 0 3前言本部分第5章、第7 章的内容为强制性，其余为推荐性。G B 5 1 3 5 自 动喷水灭火系 统 目 前拟分为1 5 部分:第 1 部分:洒水喷头第 2 部分:湿式报警阀、延迟器、水力警铃第 3 部分:水雾喷头第 4 部分:干式报警阀第 5 部分:雨淋报替阀第 6 部分:通用阀门第 7 部分:水流指示器第 8 部分:加速器第 9 部分:早期抑制快速响应(E S F R)喷头第 1 0部分:压力开关第 n 部分:沟槽式管接头及组件第 1 2部分:扩大覆盖面积洒水喷头第 1 3 部分:水幕喷头第 1 4部分:预作用装置第 1 5部分:家用喷头本部分为 G B 5 1 3 5的第7部分。本部分在G A 3 2-1 9 9 2(自 动喷 水灭火系统 水流指示器的 性能要求和试验方 法 的基础上制定。本部分与 G A 3 2-1 9 9 2相比主要变化如下:标准的技术内容没有改变，标准的结构、技术要素及表述规则按 G B/T 1.1-2 0 0 0 进行了 修改.增加了对产品包装、运输及贮存等方面的要求。本部分自实 施之日 起,G A 3 2-1 9 9 2 同时废止。本部分由中华人民共和国公安部提出。本部分由全国消防标准化技术委员会第二分技术委员会(C S B T S/T C 1 1 3/S C 2)归口。本部分起草单位:公安部天津消防研究所。本部分主要起草人:杨震铭、张少禹、罗宗军、白殿涛。GB 5 1 3 5.7-2 0 0 3自动喷水灭火 系统第 7 部分:水流指示器范围 GB 5 1 3 5 的本部分规定了自动喷水灭火系统水流指示器的要求、试验方法、检验规则及标志、包装、运输、贮存等。本部分适用于自动喷水灭火系统中的叶片型水流指示器，其他类型的水流指示器亦应参照使用。2 规范性引用文件 下列文件中的条款通过G B 5 1 3 5 的本部分的引用而成为本部分的条款。凡是注日期的引用文件.其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日 期的引用文件，其最新版本适用于本部分。G B/T 1 8 4 2 聚乙 烯环境应力开裂试验方法 G B/T 2 4 2 3.3 电 工电 子产品 基本试验规程 试验C a:恒定湿热试验方法 G B/T 5 7 2 0 O形橡胶密封圈试验方法术语和定义下列术语和定义适用于 G B 5 1 3 5的本部分。水流指示器w a t e r fl o w i n d i c a t o r用于自动喷水灭火系统中将水流信号转换成电信号的一种报警装置3.2延迟时(E r e t a r d t i m e由水的流动引起的传动部件开始发出报警信号的时间。3.3灵敏度 s e n s i t i v i t y驱动水流指示器发出报警信号的最小水流量。4规格水流指示器公称直径为 2 5 mm,5 0 mm,6 5 m m,8 0 m m,1 0 0 mm,1 2 5 m m,1 5 0 mm,2 0 0 mm,5要求5.1 最大工作压力 水流指示器的最大工作压力为I.ZMP a,5.2 延迟性能5.2.1 具有延迟功能的水流指示器的延迟时间应可以调节。5.2.2 水流指示器按照 6.2 进行试验，所测得的延迟时间应在 2 s-9 0 s 范围内。5.3 工作循环5.3.1 水流指示器按照 6.3 进行试验，经5 0 0周期动作，试验中应动作灵敏、复位迅速。5.3.2 试验后应经过 6.8 灵敏度试验，试验结果应符合5 s规定GB 5 1 3 5.7-2 0 0 354 耐腐蚀性能 水流指示器按 6.4 进行腐蚀试验，试验后其任何部件不能出现影响性能的裂纹等腐蚀损坏。试验后应经过 6.8 灵敏度试验，试验结果应符合 5.8 规定。5.5 刚性非金月材料5.5.1 水流指示器的部件如果采用刚性非金属材料.则刚性非金属材料部件应按 65.1 进行空气老化试验。5.5.2 刚性非金属材料部件经空气老化试验后，试件不得出现 弯曲、蠕变、裂 纹或其他影响 水流指示器功能的损坏。5.5.3 如果叶片采用聚乙烯材料，则聚乙烯叶片应按 6.5.2进行试验，测定其耐环境应力开裂能力，试验后叶片应无裂纹。56 抗冲击性能5.6.1 水流指示器应按照 6.6 进行冲击试验，经三次 6.8 J 能量的冲击后，不得有零件松动而妨碍水流指示器动作。试验后，应按 6.8 进行灵敏度试验，试验结果应符合5.8规定。5.6.2 试验后应检查水流指示器的外壳，如果外壳出现断裂而不影响水流指示器的动作，则为合格。如果外壳用于防尘或防潮，而外壳断裂，水流指示器则为不合格。5.7 弹性非金属密封垫抗水老化性能 弹性非金属密封垫应按 6.7进行水老化试验,O形圈除外。试验后应检查密封垫与夹具之间，不得出现松动、粘结及密 封垫变脆、变软现象。5.8 灵敏度5.8.1 水流指示器应按 6.8 进行灵敏度试验，试验结果应满足下列要求:a)流量小于、等于 1 5.0 L/mi n时，水流指示器不应报警;b)报替流量应该是在 1 5.0 L/mi n-3 7.5 L/m i n间的任意值，到3 7.5 L/mi n 时，必须报警;c)报誓流量不应大于 3 7.5 L/min,5.8.2 试验压力范围在。.1 4 MP a-1.2 MP a 间。59 水力康阻损失 水流指示器按 6.9 规定进行水力摩阻试验。试验管路中在水流速为 4.5 m/s 时条件下，水流指示器水力摩阻力产生的压力损失不得超过。0 2 MP a,5.1 0 耐水冲击性能5.1 0.1 水流指示器应按 6.1 0进行水冲击试验，受水冲击后应该复位迅速。5.1 0.2 试验后应按6.8 进行灵敏度试验，试验结果应符合5.8 规定。5.1 1 耐水压性能 水流指示器按 6.1 1 进行水压试验。在 2.4 MP a 水压下，持续5 mi n，不得有破裂及渗漏，不得出现永久变形或损坏现象。5.1 2 过载能力 水流指示器按 6.1 2进行试验时，其组件不得出现过热烧毁、坑点或触点粘合等现象。5.1 3 耐电压能力及绝缘电阻5.1 3.1 水流指示器按 6.1 3 进行耐电压能力测定，在6.1 3 规定的试验电压下，在下列部件之间应耐电压6 0 s 士 5 s 不被击穿。a)所有活动部件和静止金属件(包括外壳)之间;6)在不同电压和不同频率下工作的电路活动部件。5.1 3.2 水流指示器按 6.1 3 进行绝缘电阻测定，在下列部件之间的绝缘电阻应大于2 MS 1,a)触点断开时，同极进线与出线之间;b)触点闭合时，不同极的带电部件之间，触点与线圈及控制电路之间;G B 5 1 3 5.7-2 0 0 3c)各带电部件与金属支架(包括外壳)之间。6试验方法6，1 外观检盆6.1.，试件的标志应齐全，符合第 8 章标志要求。6.1.2 对照设计图纸、工艺文件检查，样品应与图纸相符。6.1.3 检验试件的工艺一致性情况，目测试件有无加工缺陷和机械损伤。6.2 延迟性能试脸 将水流 指示器按正常 工作位置安装在试验管路上，在报普流量下使叶片动作，测量延迟时间，试验结果应符合 5.2的规定。6.3 工作循环试验 将水流指示器按正常工作位置安装在试验管路上，在报警流量下经受5 0 0 周期动作，每一工作循环包括驱动叶片动作报警，然后复位。试验结果应符合 5.3 规定。6.4 腐蚀试验6.4.1 将一只试件置于化工腐蚀试验箱中，工作室内按体积比每2 4 h 加人。.5%的S O S。在工作室的底部，用平底大口的器皿盛人足够的蒸馏水，让其自然挥发，以形成潮湿的环境，试验温度保持在2 5 0C士5 0 C，试验历时 1 0 d,6.4.2 将试件悬吊在工作室中间部位，在距试件上部 5 c m处加罩，以免工作室顶部所凝聚的液滴滴在试件 上。6.4.3 试验后将试件取出，置于2 5 士5 环境温度中，历时2 4 h，然后检查试件，试验结果应符合5.4规定。6.5 刚性非金属材料试验6.5.，将一件刚性非金属材料部件置于空气烘箱中，试件在烘箱中不应与箱壁接触。使烘箱预热至老化温度9 0 士2 历时 7 d或老化温度 7 0 士2 历时 2 8 d.然后将试验后的试件置于温度2 0 士5 0C的空气中，冷却 2 4 h后检查试件，试验结果，应符合5.5.2 规定。6.5.2 将三只聚乙烯叶片浸人试剂中，试验温度为5 0 士2 0 C，历时4 8 h试验后检查叶片应符合5.5.3规定。试剂的选用应按照G B/T 1 8 4 2中规定进行。6.6 冲击试验6.6.1 将一只试件固定在于试验台上，在外壳三个互相垂直的的方向施加 6.8 J的冲击能量，每方向冲击一次。6.6.2 试验采用一只 0.5 4 k g的钢球进行，试验后检查试件，试验结果，应符合5.6 规定。6.7 弹性非金属密封垫抗水老化试验6.7.1 取三只试件进行本项试验。6.7.2 将每一试件取 2 5 m m长的一部分置于两个尺寸为7 6 mmX2 4 mmX9 m m的铝板之间，用中心距为3 8 m m的两个螺栓将试件夹紧，压至试件厚度的三分之二，见图1,GB 5 1 3 5.7-2 0 0 3单 位 为 毫米辛试验用材料 2 5.m长图 1 弹性非金属密封垫加载夹具6.7.3 然后将夹具置于 8 7 士2 的水 中，历时 9 0 d。试验后，将夹具取出检查，试件应符合 5.7规定。6.7.4 O形橡胶密封圈的物理性能试验按 G B/T 5 7 2 0 的规定进行，并应符合相应的要求。6.8 灵敏度试验 将一只试件按正常工作位置安装于试验管路上，缓慢调节试验管路中的流量，直至水流指示器动作发出报警信号。该流量值应符合 5.8规定。6.9 水力摩阻损失试验6.9.1 将水流指示器按正常工作位置安装在试验管路上，在试件的两侧需提供至少 1 m的相同管径直管段。在被测试件的两侧的试验管路上，距试件相同位置上设置两个测压孔，以便进行压差测量。6.9.2 调节试验管路流量，使试验管路 中的流速为 4.5 m/s，用压差计测量两测压孔之间的压差值 P,。6.9.3 拆下试件将一相同管径直管段代替水流指示器，该直管段应预先测量在4.5 m/s 流速下水力摩阻损失 P o，在4.5 m/s 流速下测量两测压孔之间的压差值 P 2.6.9.4 水流指示器的水力摩阻损失 P可通过下式计算得出:尸=,l P,一P+尸 水力摩阻损失应符合 5.9的规定。6.9.5 流量测量及压差测量的精度均不低于士2%.6.1 0水冲击试验6.1 0.1 将被测水流指示器按正常工作位置安装在试验管路上，调节水的流速，使其快速从。上升到5.4 m/s，保持此流速 1 0 s，然后快速流速降到。6.1 0.2 试验后，试件应按 6.8 进行灵敏度试验，试验结果应符合 5.8 规定。6.1 0.3 将进行过 6.1 0.1 和 6.1 0.2 所述两项试验的水流指示器反向安装，进行 5 0 次反向冲击，每次反向冲击的最高流速为正向的5 0 0 0，每次冲击应保持 1 0 s，然后再按照 6.8 进行灵敏度试验，试验结果应符合 5.8 规定。GB 5 1 3 5.7-2 0 0 36.1 1 水压试验 将水流指示器安装在正常工作位置上并充满水，缓缓地将压力升至 2.4 MP a，并保持 5 mi n，然后检查试件，试验结果应符合5.H规定6.1 2 过载试验6.1 2.1 水流指示器，以每分钟六个周期的频率进行 5 0 0个周期的动作。施加于触点的试验电压为触点额定电压，试验电流为触点额定电流的 1 5 0%.6.1 2.2 不同类型的水流指示器应在下列条件下进行试验:(1)具有多种触点额定电压和单一触点额定电流的水流指示器，试验电压应选择触点最高额定电压;(2)具有多种触点额定电流的水流指示器，应在包括触点最高额定电压、最大功率的条件下试验如果水流指示器具有交流和直流
