GB 5135.9-2006 自动喷水灭火系统 第9部分：早期抑制快速响应ESFR喷头.pdf

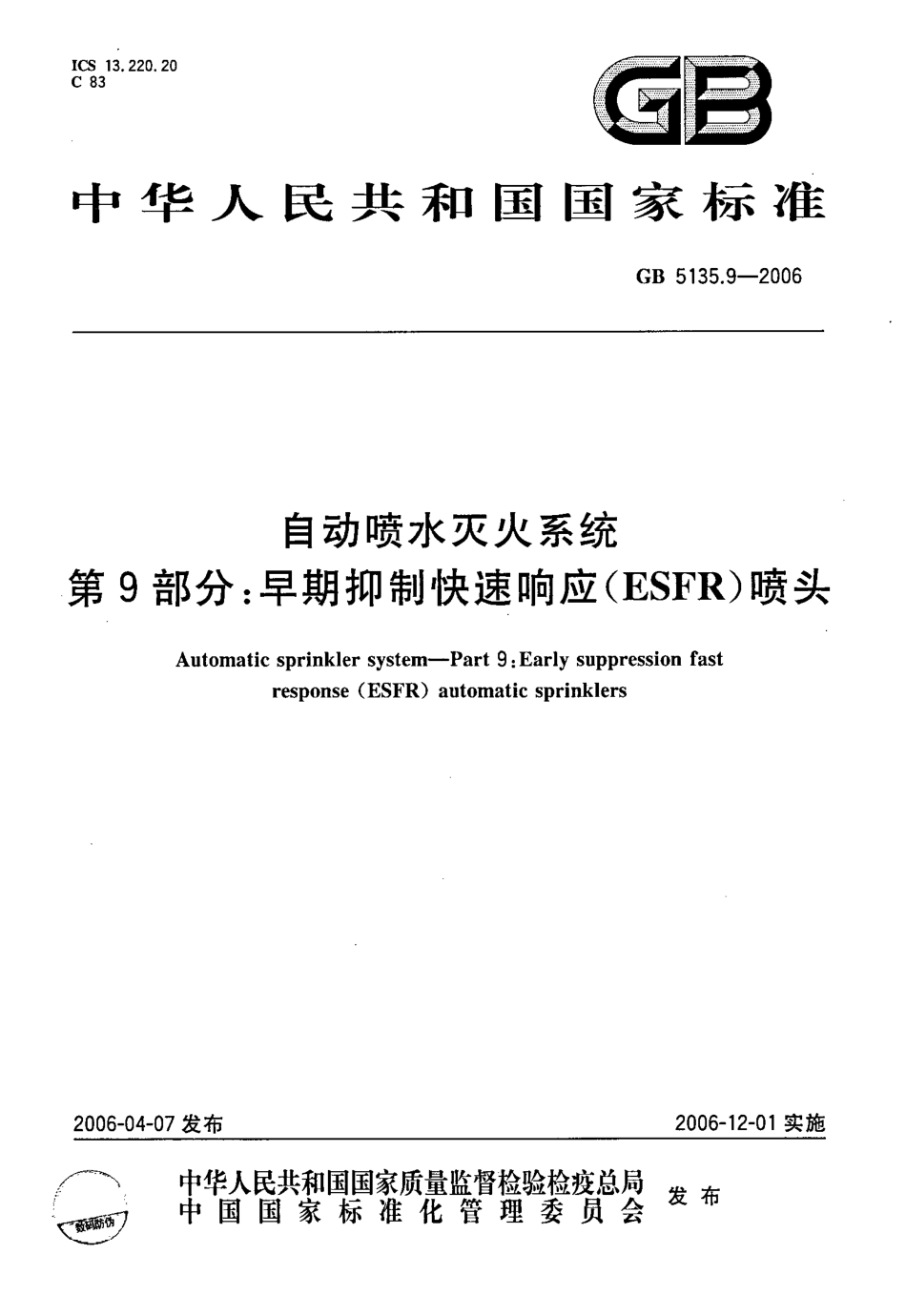

ICS 13.220.20C83GB中华人民共和国国家标准GB5135.9-2006自动喷水灭火系统第9部分：早期抑制快速响应(ESFR)喷头Automatic sprinkler system-Part 9:Early suppression fastresponse(ESFR)automatic sprinklers2006-04-07发布2006-12-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布数码防伪GB5135.9-2006目次前言1范围2规范性引用文件3术语和定义4分类5规格型号和型号编制6要求6.1整体要求6.2外观6.3水压密封和水压强度6.4流量特性系数6.5布水6.6静态动作温度6.7功能6.8抗水冲击性能6.9框架强度6.10热敏感元件强度6.11疲劳强度6.12热稳定性6.13抗振动性能6.14抗碰撞性能6.15抗翻滚性能6.16低温性能6.17耐高温性能6.18耐环境温度性能6.19动态热性能6.20耐氨应力腐蚀性能6.21耐二氧化硫/二氧化碳气体腐蚀性能6.22耐硫化氢气体腐蚀性能6.23耐盐雾腐蚀性能6.24耐潮湿空气腐蚀性能6.2530天密封性能6.26抗真空性能6.27侧向喷洒6.28实际布水密度(ADD)6.29冲力要求.6.30灭火性能(K=161直立型ESFR喷头)106.31灭火性能(K=202直立型ESFR喷头)10IGB5135.9-20066.32灭火性能(K=242直立型ESFR喷头)116.33灭火性能(K=363下垂型ESFR喷头)127试验方法127.1外观检查127.2水压密封和强度试验127.3流量系数测量137.4布水试验137.5静态动作温度试验197.6功能试验197.7水冲击试验197.8工作载荷的确定和框架强度试验197.9热敏感元件的强度试验197.10疲劳强度试验207.11热稳定性试验207.12振动试验207.13碰撞试验207.14翻滚试验217.15低温试验217.16高温试验217.17环境温度试验227.18动态热试验227.19氨应力腐蚀试验237.20二氧化硫/二氧化碳腐蚀试验247.21硫化氢气体腐蚀试验247.22盐雾腐蚀试验247.23潮湿气体腐蚀试验247.2430天密封试验257.25真空试验257.26侧向喷洒试验257.27实际布水密度(ADD)试验257.28冲力试验267.29灭火试验268检验规则418.1检验分类8.2组批8.3抽样8.4判定准则9标志、使用说明书9.1标志9.2使用说明书10包装、运输、贮存10.1包装10.2运输GB5135.9-200610.3贮存44附录A(规范性附录)公差附录B(资料性附录)误差限的计算方法.46附录C(资料性附录)易熔元件强度试验的分析7GB5135.9-2006前言GB5135的本部分的第6章、第8章内容为强制性。GB5135自动喷水灭火系统目前已分为15个部分：第1部分：洒水喷头；第2部分：湿式报警阀、延迟器、水力警铃；第3部分：水雾喷头；第4部分：干式报警阀；第5部分：雨淋报警阀；第6部分：通用阀门；第7部分：水流指示器；第8部分：加速器；第9部分：早期抑制快速响应(ESFR)喷头；第10部分：压力开关；第11部分：沟槽式管接件；第12部分：扩大覆盖面积洒水喷头；第13部分：水幕喷头；第14部分：预作用装置；第15部分：家用喷头。本部分为GB5135的第9部分。本部分主要参照ISO6182-7早期抑制快速响应(ESFR)喷头的性能要求和试验方法、FM2008早期抑制快速响应(ESFR)喷头、UL1767早期抑制快速响应喷头而制定。本部分的附录A为规范性附录，附录B、附录C为资料性附录。本部分由中华人民共和国公安部提出。本部分由全国消防标准化技术委员会第二分技术委员会(SAC/TC113/SC2)归口。本部分起草单位：公安部天津消防研究所。本部分主要起草人：杨震铭、宋波、啜凤英、李毅、张强、赵永顺。本部分是首次制订。V
