GB 5842-2006 液化石油气钢瓶.pdf

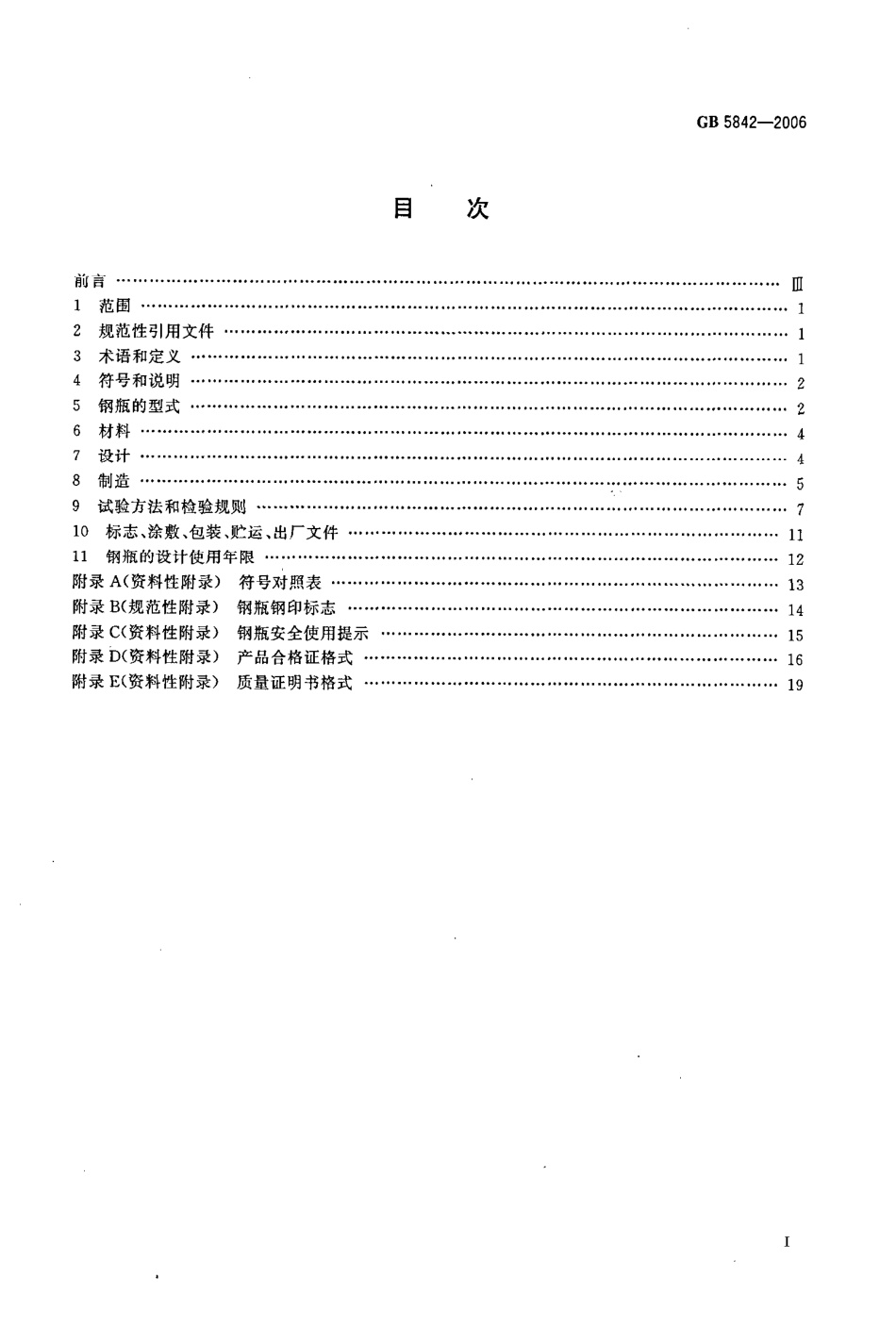

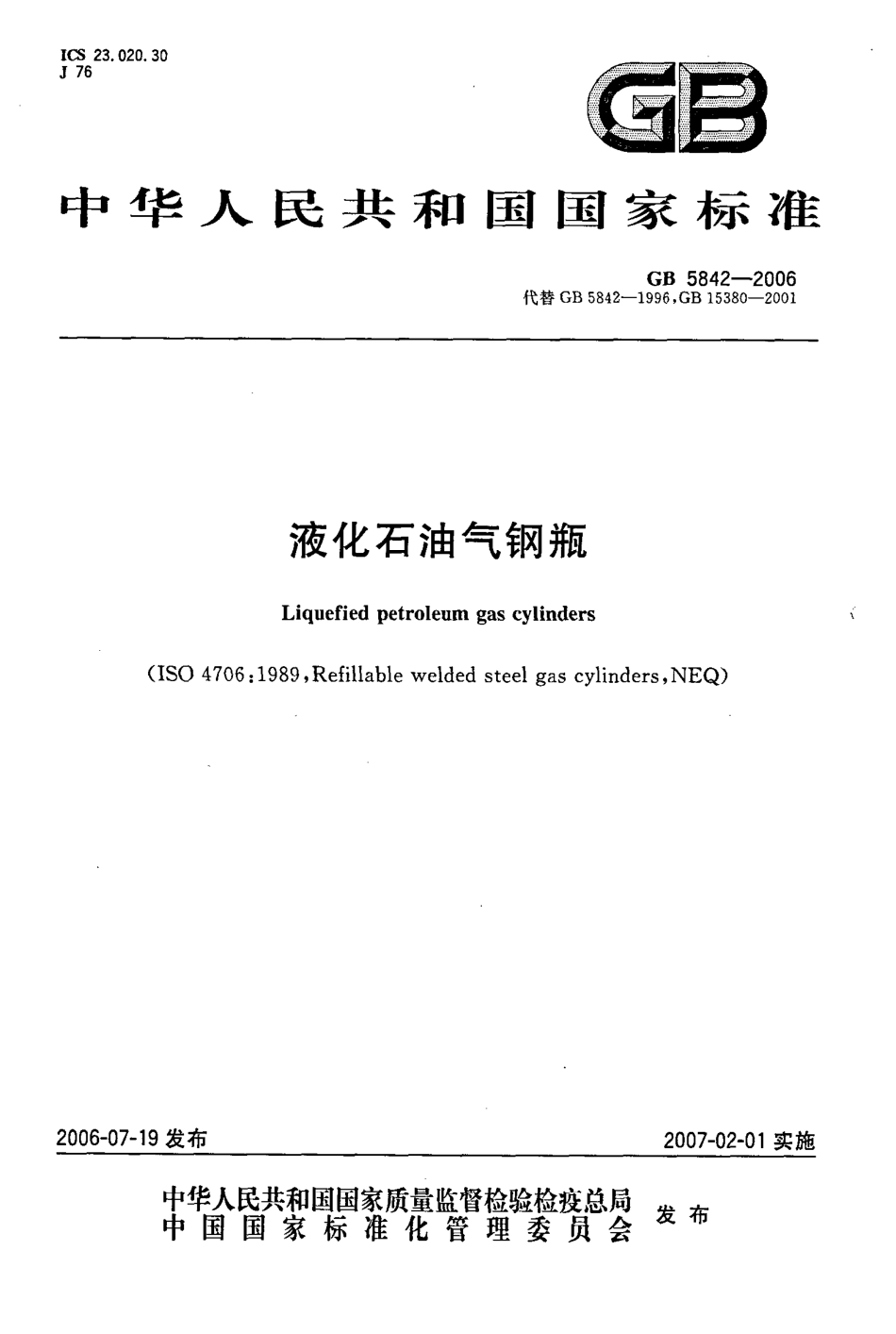

ICS23.020.30J76GB中华人民共和国国家标准GB5842-2006代替GB5842-1996,GB15380-2001液化石油气钢瓶Liquefied petroleum gas cylinders(ISO 4706:1989,Refillable welded steel gas cylinders,NEQ)2006-07-19发布2007-02-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB5842-2006目次前言1范围2规范性引用文件3术语和定义4符号和说明5钢瓶的型式6材料7设计8制造9试验方法和检验规则10标志、涂敷、包装、贮运、出厂文件11钢瓶的设计使用年限12附录A(资料性附录)符号对照表13附录B(规范性附录)钢瓶钢印标志14附录C(资料性附录)钢瓶安全使用提示5附录D(资料性附录)产品合格证格式16附录E(资料性附录)质量证明书格式19IGB5842-2006前言本标准的全部技术内容为强制性。本标准是GB5842-1996液化石油气钢瓶的修订本。本标准对应于ISO4706:1989可重复充装的钢制焊接气瓶为非等效。本标准代替GB5842-1996液化石油气钢瓶、GB15380-2001小容积液化石油气钢瓶。本标准与GB5842-1996、GB15380-2001相比，主要不同如下：一修改了适用范围（本标准的范围；GB5842-1996的主题内容与适用范围；GB15380-2001的范围)；增加了术语和定义（本标准的术语和定义）；材料拉力试验由于采用了GB/T2282002金属材料室温拉伸试验方法，本标准中力学性能常用符号做了相应改变（本标准的表1符号和说明；GB5842-1996、GB15380-2001的符号)；一增加了钢瓶型号的表示方法（本标准的5.1）；增加了带有液相管的液化石油气钢瓶及有关要求（本标准的5.2表2,5.3图1,7.3.5）；修改了射线探伤抽检比例（本标准9.1.3；GB5842-1996和GB15380-2001的8.1.2）；一修改了检验批量（本标准9.3.1；GB5842-1996和GB15380-2001的8.3.2）；一修改了容积变形率（本标准的9.3.4.5；GB5842-1996和GB15380-2001的8.3.4.6）；增加了型式试验（本标准的9.5）；增加了钢瓶安全使用提示（本标准的10.1.5及附录C);一增加了钢瓶的设计使用年限（本标准的11）；本标准修订依据国家质检总局气瓶安全监察规程的相关规定和要求。本标准的附录B为规范性附录，附录A、附录C、附录D、附录E为资料性附录。本标准由全国气瓶标准化技术委员会提出并归口。本标准由全国气瓶标准化技术委员会液化石油气瓶分委员会起草。本标准主要起草人：王冰、黄强华、曾祥照、郭晓春。本标准所代替标准的历次版本发布情况为：CJ3-1-1980、GB5842-1986、GB5842-1996;GB15380-1994、GB15380-2001。GB5842-2006液化石油气钢瓶1范围本标准规定了液化石油气钢瓶的型式、材料、设计、制造、试验方法、检验规则、标志、包装、贮运和使用年限等。本标准适用于在正常环境温度(-4060)下使用的，公称工作压力为2.1MPa,公称容积不大于150L,可重复盛装液化石油气（应符合GB11174的规定）的钢质焊接气瓶（以下简称钢瓶）。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T222钢的成品化学分析允许偏差GB/T228金属材料室温拉伸试验方法(GB/T228-2002,eqv ISO6892:1998)GB/T1804一般公差未注公差的线性和角度尺寸的公差(GB/T1804-2000,eqvISO2768-1:1989)GB/T2651焊接接头拉伸试验方法GB/T2653焊接接头弯曲及压扁试验方法(GB/T2653-1989,neq ISO5173:1981)GB6653焊接气瓶用钢板GB7144气瓶颜色标志GB7512液化石油气瓶阀GB8335气瓶专用螺纹GB/T9251气瓶水压试验方法GB11174液化石油气GB/T12137气瓶气密性试验方法GB/T13005气瓶术语GB15385气瓶水压爆破试验方法GB17925气瓶对接焊缝X射线实时成像检测CJ/T32液化石油气钢瓶焊接工艺评定CJ/T33液化石油气钢瓶热处理工艺评定CJ/T34液化石油气钢瓶涂覆规定CJ/T35液化石油气钢瓶包装运输规定JB4730压力容器无损检测气瓶安全监察规程3术语和定义GB/T13005确立的以及下列术语和定义适用于本标准。3.1最大充装量maximum filling weight气瓶安全监察规程规定的液化石油气充装系数与钢瓶公称容积的乘积。1GB5842-20063.2热处理保证值 assure value of mechanical properties after heat treatment采用退火热处理的钢瓶母材力学性能应保证的最小值（应不小于标准规定值下限的93%）。3.3小容积瓶small capacity cylinders公称容积小于或等于12L的钢瓶。4符号和说明本标准使用的符号和说明见表1。表1符号和说明符号单位说明A%断后伸长率bmm焊缝对口错边量dmm弯曲试验弯轴直径Dmm钢瓶外直径Dmm钢瓶内直径Emm对接焊缝棱角高度Hmm瓶体高度（系指两封头凸形端点之间的距离）K封头形状系数PbMPa爆破压力PhMPa水压试验压力RLMPa下屈服强度RMPa抗拉强度RMPa抗拉强度实测值Smm瓶体设计壁厚Smm瓶体名义壁厚Simm简体计算壁厚和封头直边部分计算壁厚Smm封头曲面部分计算壁厚中焊缝系数a()弯曲角注：本标准与原标准符号对照见附录A。5钢瓶的型式5.1钢瓶型号的表示方法YSPA-改型序号（用罗马字母表示）特征参数（钢瓶的公称容积，L)表示液化石油气瓶注：改型序号用来表示YSP系列中某一规格钢瓶的结构、瓶阀型号等发生了改变。如无改变，改型序号可不标注。2
