DL∕T 5629-2021 架空输电线路钢骨钢管混凝土结构设计技术规程.pdf

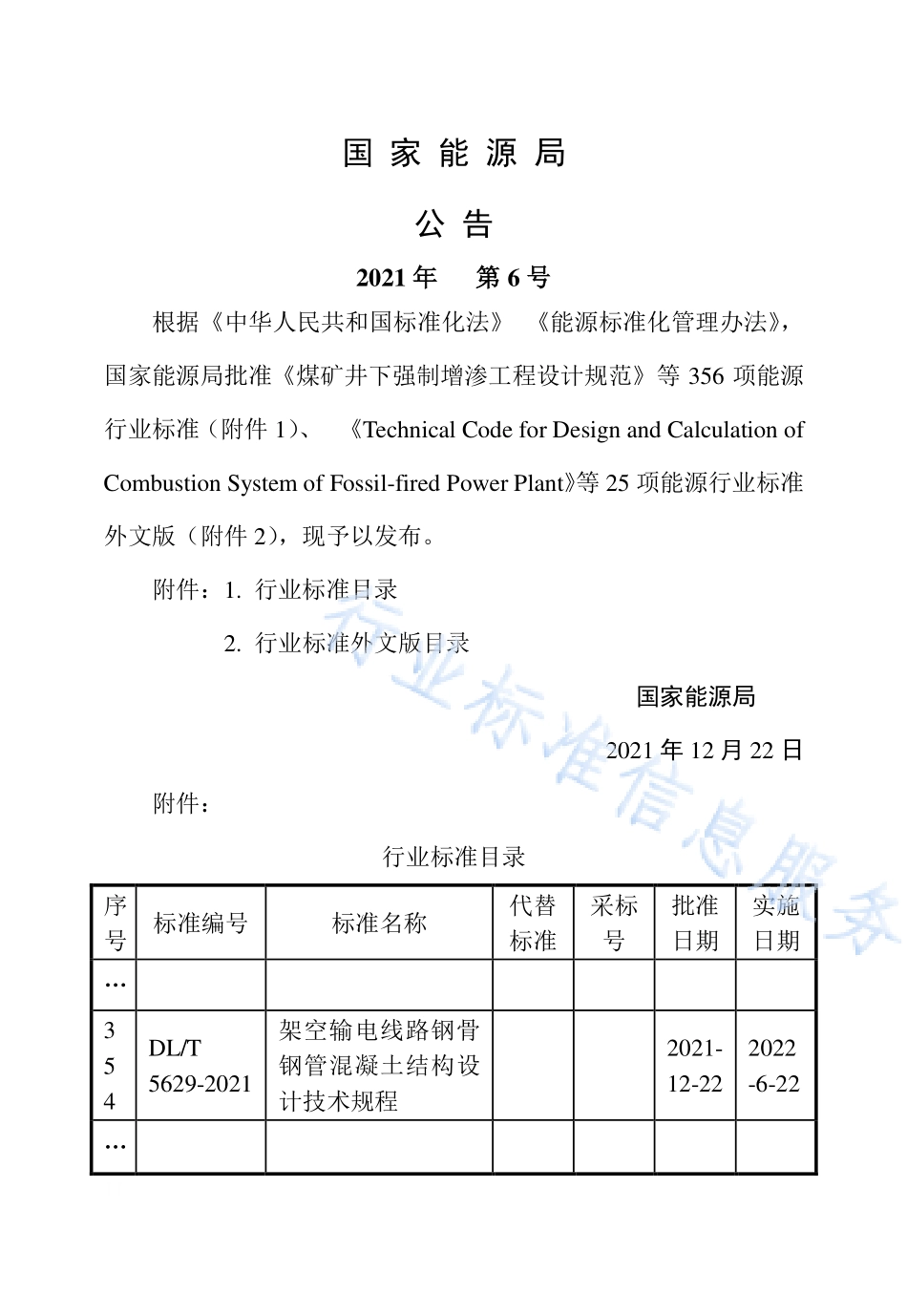

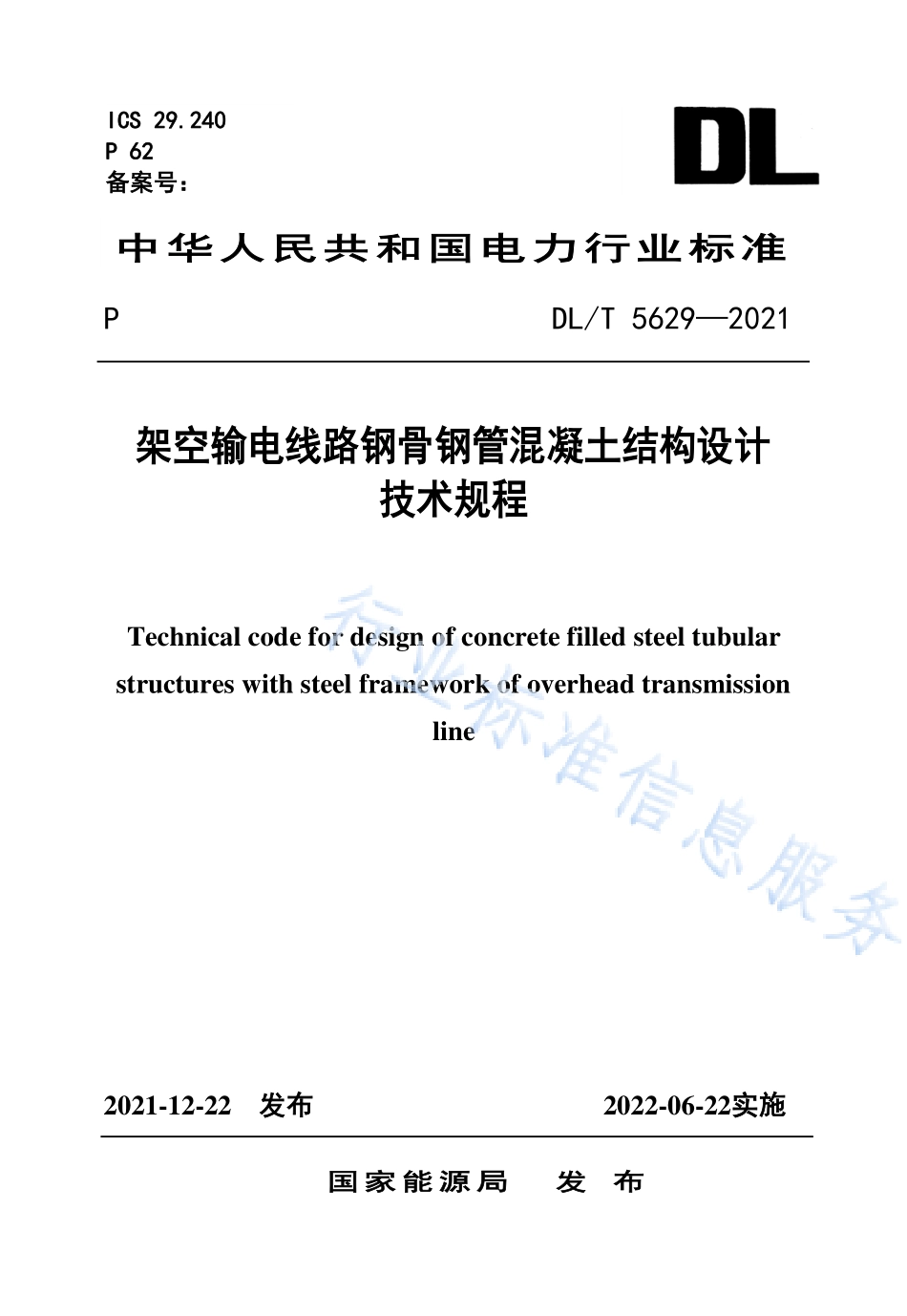

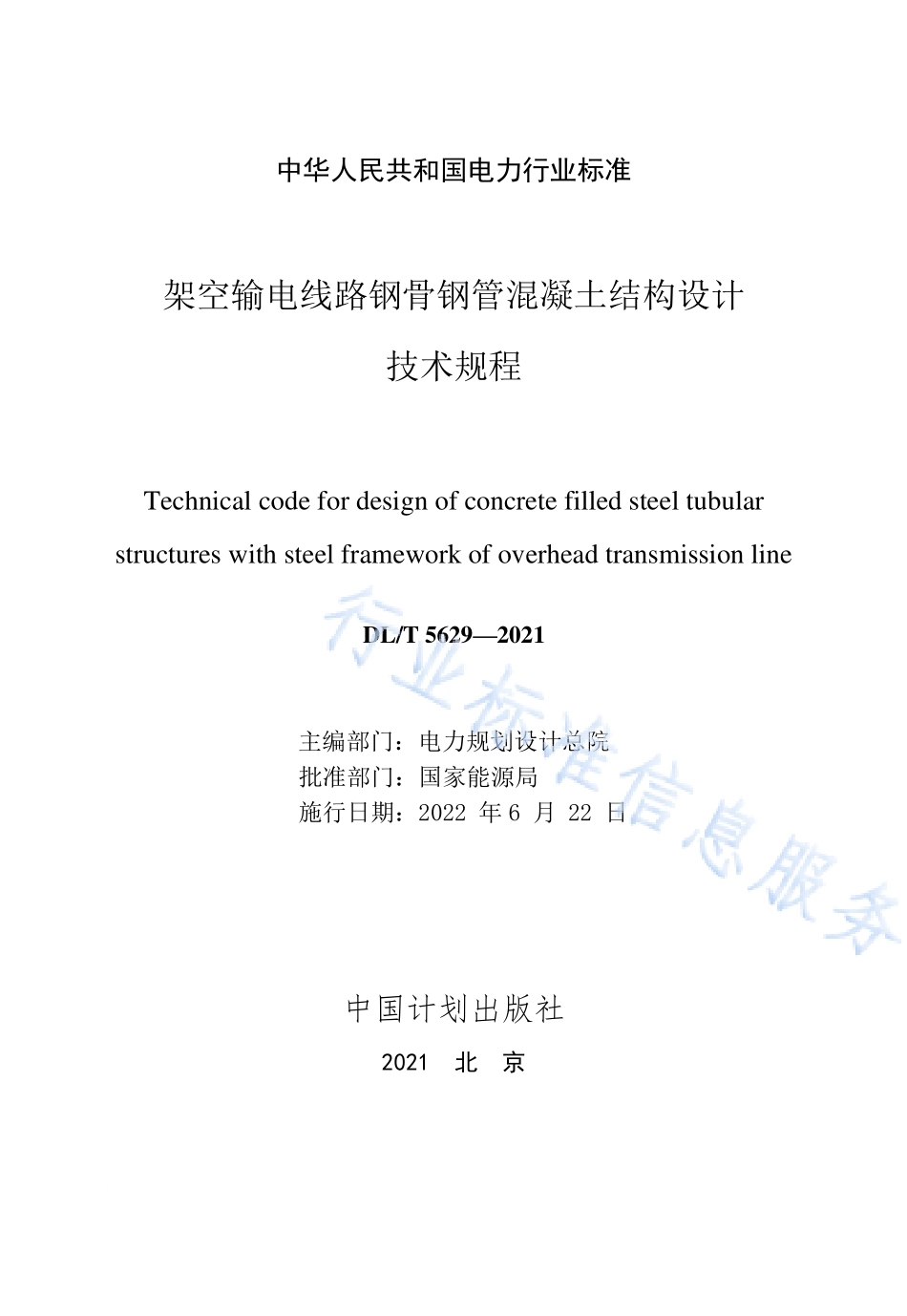

中华人民共和国电力行业标准中华人民共和国电力行业标准 P DL/T 56292021 架空输电线路钢骨钢管混凝土结构设计架空输电线路钢骨钢管混凝土结构设计 技术规程技术规程 Technical code for design of concrete filled steel tubular structures with steel framework of overhead transmission line 2021-12-22 发布发布 2022-06-22实施实施 国家能源局国家能源局 发发 布布ICS 29.240ICS 29.240 P 62P 62 备案号：备案号：I 中华人民共和国电力行业标准 架空输电线路钢骨钢管混凝土结构设计 技术规程 Technical code for design of concrete filled steel tubular structures with steel framework of overhead transmission line DL/T 56292021 主编部门：电力规划设计总院 批准部门：国家能源局 施行日期：2022 年 6 月 22 日 中国计划出版社 2021 北 京 II 国 家 能 源 局 公 告 2021 年年 第第 6 号号 根据中华人民共和国标准化法 能源标准化管理办法，国家能源局批准煤矿井下强制增渗工程设计规范等 356 项能源行业标准（附件 1）、Technical Code for Design and Calculation of Combustion System of Fossil-fired Power Plant 等 25 项能源行业标准外文版（附件 2），现予以发布。附件：1.行业标准目录 2.行业标准外文版目录 国家能源局 2021 年 12 月 22 日 附件：行业标准目录 序号 标准编号 标准名称 代替标准 采标号 批准日期 实施日期 354 DL/T 5629-2021 架空输电线路钢骨钢管混凝土结构设计技术规程 2021-12-22 2022-6-22 前前 言言 根据 国家能源局综合司关于印发 2017 年能源领域行业标准制（修）订计划及英文版翻译出版计划的通知（国能综通科技 201752 号文）的要求，编制组经调查研究、试验分析，总结我国架空输电线路钢骨钢管混凝土结构设计经验，参考有关国际和国外先进标准，并在广泛征求意见的基础上，制定本标准。本标准主要技术内容有：总则、术语和符号、材料、基本规定、构件承载力设计、连接和节点设计、制作与施工要求等。本标准由国家能源局负责管理，由电力规划设计总院提出，由能源行业电网设计标准化技术委员会负责日常管理，由中国能源建设集团浙江省电力设计院有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送至电力规划设计标准化管理中心（地址：北京市西城区安德路 65 号，邮编：100120；邮箱：bz_）。本标准本标准主编单位主编单位：中国能源建设集团浙江省电力设计院有限公司 本标准本标准参编单位：参编单位：电力规划总院有限公司 浙江大学 中国电力工程顾问集团华东电力设计院有限公司 中国能源建设集团江苏省电力设计院有限公司 浙江省送变电工程有限公司 浙江盛达铁塔有限公司 东南大学 江苏省送变电有限公司 本标准本标准主要起草人主要起草人员员：郭 勇 段松涛 陈 驹 何 江 余 亮但汉波 尹 鹏 陈 勇 傅鹏程 李布辉 段福平 戴刚平 邢月龙 杨靖波 舒赣平马 龙 徐 菲 沈建国 赵雪灵 王 军 张永飞 陶青松 李少华 葛晓峰 赖柄霖 杨逸敏 吴数伟 宁帅朋 李捍平 周峰增 赵 俊 本标准本标准主要审查人主要审查人员员：赵庆斌 何敏娟 王俊刚 郑 海 林少远 侯中伟 张凤亮 包永忠 刘翔云 王虎长 章东鸿 朱彬荣 张树林 翁兰溪 施洪亮 目目 次次 1 总 则.1 2 术语和符号.2 2.1 术语.2 2.2 符号.3 3 材料 .10 3.1 钢材.10 3.2 混凝土.10 3.3 连接材料.10 4 基本规定.12 5 构件承载力设计.14 5.1 实腹式型钢钢管混凝土构件.14 5.2 格构式型钢钢管混凝土构件.18 5.3 钢筋钢管混凝土构件.25 6 连接和节点设计.29 6.1 钢骨、钢管与混凝土的粘结.29 6.2 内外刚性法兰.30 6.3 主斜材连接节点.34 6.4 插入式连接.38 7 制作与施工要求.41 7.1 钢骨、钢管的制作.41 7.2 钢骨、钢管的安装.42 7.3 混凝土浇筑施工.42 附录 A 内外刚性法兰螺栓拉力比.44 附录 B 法兰板刚度计算系数 ki,bi.47 附录 C 螺栓拉力比二维线性差值方法.53 本标准用词说明.54 引用标准名录.55 附：条文说明.58 Contents 1 General Provisions.错误错误!未定义书签。未定义书签。2 Terms and Symbols.错误错误!未定义书签。未定义书签。2.1 Terms.错误错误!未定义书签。未定义书签。2.2 Symbols.3 3 Materials.10 3.1 Steel.10 3.2 Concrete.10 3.3 Connection.10 4 Basic Requirements.12 5 Design of Load-carrying Capacities of Members.14 5.1 Concrete Filled Steel Tubular Members with Solid Web Section Steel.14 5.2 Concrete Filled Steel Tubular Members with Latticed Steel.错错误误!未定义书签。未定义书签。5.3 Concrete Filled Steel Tubular Members with Reinforcement Cage.25 6 Design of Connections and Joints.29 6.1 Bond Strength between Concrete and Steel Members.29 6.2 Inner-and-Outer Rigid Flange.30 6.3 Joints between Main Chord and Web Members .35 6.4 Inserted Connection between Tower and Foundation.38 7 Manufacture and Construction.42 7.1 Manufacture of Steel Tube and Steel Reinforced.42 7.2 Construction of Steel Tube and Steel Reinforced.43 7.3 Pouring of Concrete.43 Apendix A Tension ratio of Bolt of Inner-and-Outer Rigid Flange.45 Apendix B Coefficient of Flange Plate ki,bi.48 Apendix C Two Dimensional Linear Interpolation Method of Bolt Tension.54 Explanation of Wording in This Standard.55 List of Quoted Standards.56 Additon：Explanation of Provisions.58 1 1 总总 则则 1.0.1 为了在输变电工程中推广应用钢骨钢管混凝土结构，做到安全可靠、先进适用、经济合理、资源节约、环境友好，制定本标准。1.0.2 本标准适用于架空输电线路钢骨钢管混凝土结构设计。1.0.3 钢骨钢管混凝土结构设计，除应符合本标准的规定外，尚应符合现行国家标准、电力行业标准的相关规定。2 2 术语和符号术语和符号 2.1 术语 2.1.1 钢骨钢管混凝土构件 concrete filled steel tubular members with steel framework 混凝土中内配钢骨的圆钢管混凝土构件，包括实腹式型钢、格构式型钢和钢筋钢管混凝土构件。2.1.2 钢骨钢管混凝土结构 concrete filled steel tubular structures with steel framework 由钢骨钢管混凝土构件与型钢构件组合而成的结构。2.1.3 实腹式型钢钢管混凝土构件 concrete filled steel tubular members with solid web section steel 混凝土中内配实腹式型钢钢骨的圆钢管混凝土构件。2.1.4 格构式型钢钢管混凝土构件 concrete filled steel tubular members with latticed steel 混凝土中内配格构式型钢钢骨的圆钢管混凝土构件，包括格构式角钢和格构式环状钢骨钢管混凝土构件。2.1.5 钢筋钢管混凝土构件 concrete filled steel tubular members with reinforcement cage 混凝土中内配钢筋笼的圆钢管混凝土构件。2.1.6 高强混凝土 high strength concrete 强度等级不低于 C60 的混凝土。2.1.7 配骨影响系数 coefficient of steel framework 内配钢骨截面轴压承载力与钢管内混凝土截面轴压承载力之比。2.1.8 泵送导管浇筑法 puming method with tremie 混凝土由地面拖泵或泵车泵送至钢管上口，通过钢管内部导管完成下料的浇筑方法。2.1.9 吊斗吊装导管浇筑法 bucket hoisting method with tremie 混凝土由吊斗利用起重设备吊装至钢管上口，通过钢管内部导3 管完成下料的浇筑方法。2.2 符号 2.2.1 作用、作用效应和抗力 N0钢骨钢管混凝土构件轴心受压强度承载力设计值；Nu钢骨钢管混凝土构件轴心受压稳定承载力设计值；Nut钢骨钢管混凝土构件轴心受拉强度承载力设计值；Ntb内配钢骨的轴向抗拉强度承载力设计值；Nd插入钢管底部端板实际承受的下压荷载设计值；Vu钢骨钢管混凝土构件的受剪承载力设计值；Vsc钢管混凝土构件的受剪承载力设计值；Vb钢管内配钢骨的受剪承载力设计值；Tu钢骨钢管混凝土构件的受扭承载力设计值；Tsc钢管混凝土构件的受扭承载力设计值；Tb钢管内配钢骨的受扭承载力设计值；Mu钢骨钢管混凝土构件的受弯承载力设计值；Msc钢管混凝土构件的受弯承载力设计值；Mb钢管内配钢骨的受弯承载力设计值；N作用于构件的轴心压力设计值；Nt作用于构件的轴心拉力设计值；M作用于构件的弯矩设计值；F作用于构件的轴向荷载设计值；Fu钢骨的抗拔承载力设计值；4 Njt节点粘结承载力设计值；Ns剪切节点底部钢管承受荷载；Nc剪切节点底部混凝土承受荷载；Fs插入钢管与外部混凝土的粘结承载力设计值；Fpi沿插入钢管纵向第 i 块加劲锚固环板的承载力设计值；Fd插入钢管底部端板的承载力设计值；TuN内外法兰轴拉承载力设计值；BuM内外法兰纯弯承载力设计值；btN、btSN螺栓承载力设计值；FO、FI螺栓拉力。2.2.2 材料性能和抗力 EA钢管混凝土构件的组合轴压刚度；(EA)t钢管混凝土构件的组合轴拉刚度；EI钢管混凝土构件的组合抗弯刚度；GA钢管混凝土构件的组合剪切刚度；Es、Eb、Ec分别为钢管、钢骨、钢管内混凝土的弹性模量；Esc构件的轴压弹性模量；Escb、Esch格构式型钢钢骨钢管混凝土构件的轴压弹性模量；Gs、Gb、Gc分别为钢管、钢骨、钢管内混凝土的剪变模量；fsc钢管约束素混凝土截面抗压强度设计值；fscb格构式
