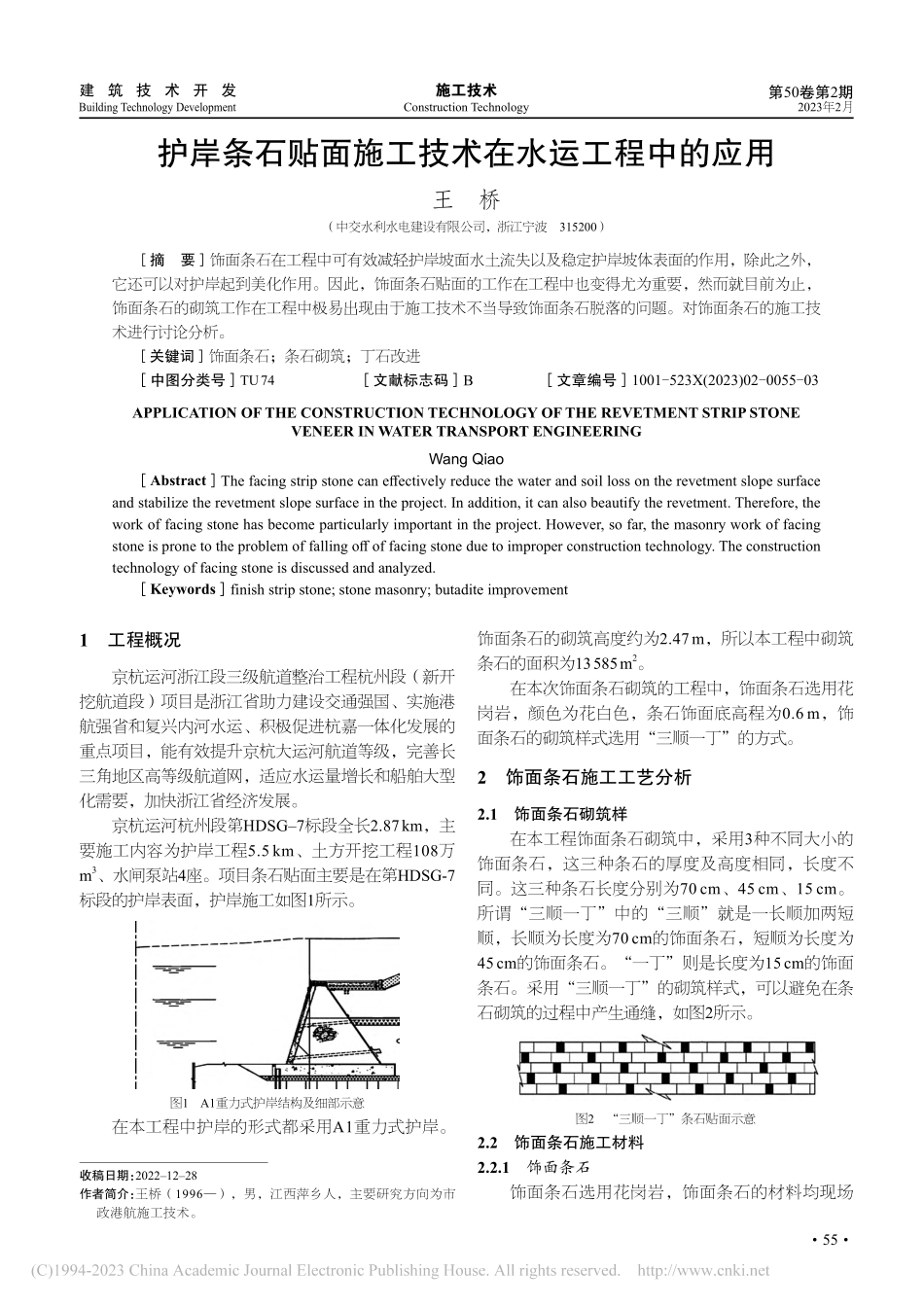

施工技术建 筑 技 术 开 发 55Construction TechnologyBuilding Technology Development第50卷第2期2023年2月护岸条石贴面施工技术在水运工程中的应用王 桥（中交水利水电建设有限公司，浙江宁波 315200）摘要 饰面条石在工程中可有效减轻护岸坡面水土流失以及稳定护岸坡体表面的作用，除此之外，它还可以对护岸起到美化作用。因此，饰面条石贴面的工作在工程中也变得尤为重要，然而就目前为止，饰面条石的砌筑工作在工程中极易出现由于施工技术不当导致饰面条石脱落的问题。对饰面条石的施工技术进行讨论分析。关键词 饰面条石；条石砌筑；丁石改进 中图分类号 TU 74 文献标志码B 文章编号1001-523X(2023)02-0055-03APPLICATION OF THE CONSTRUCTION TECHNOLOGY OF THE REVETMENT STRIP STONE VENEER IN WATER TRANSPORT ENGINEERINGWang Qiao AbstractThe facing strip stone can effectively reduce the water and soil loss on the revetment slope surface and stabilize the revetment slope surface in the project.In addition,it can also beautify the revetment.Therefore,the work of facing stone has become particularly important in the project.However,so far,the masonry work of facing stone is prone to the problem of falling off of facing stone due to improper construction technology.The construction technology of facing stone is discussed and analyzed.Keywordsfinish strip stone;stone masonry;butadite improvement1 工程概况京杭运河浙江段三级航道整治工程杭州段（新开挖航道段）项目是浙江省助力建设交通强国、实施港航强省和复兴内河水运、积极促进杭嘉一体化发展的重点项目，能有效提升京杭大运河航道等级，完善长三角地区高等级航道网，适应水运量增长和船舶大型化需要，加快浙江省经济发展。京杭运河杭州段第HDSG7标段全长2.87 km，主要施工内容为护岸工程5.5 km、土方开挖工程108万m3、水闸泵站4座。项目条石贴面主要是在第HDSG-7标段的护岸表面，护岸施工如图1所示。图1 A1重力式护岸结构及细部示意在本工程中护岸的形式都采用A1重力式护岸。饰面条石的砌筑高度约为2.47 m，所以本工程中砌筑条石的面积为13 585 m2。在本次饰面条石砌筑的工程中，饰面条石选用花岗岩，颜色为花白色，条石饰面底高程为0.6 m，饰面条石的砌筑样式选用“三顺一丁”的方式。2 饰面条石施工工艺分析2.1 饰面条石砌筑样在本工程饰面条石砌筑中，采用3种不同大小的饰面条石，这三种条石的厚度及高度相同，长度不同。这三种条石长度分别为70 cm、45 cm、15 cm。所谓“三顺一丁”中的“三顺”就是一长顺加两短顺，长顺为长度为70 cm的饰面条石，短顺为长度为45 cm的饰面条石。“一丁”则是长度为15 cm的饰面条石。采用“三顺一丁”的砌筑样式，可以避免在条石砌筑的过程中产生通缝，如图2所示。图2“三顺一丁”条石贴面示意2.2 饰面条石施工材料2.2.1 饰面条石饰面条石选用花岗岩，饰面条石的材料均现场收稿日期：20221228作者简介：王桥（1996），男，江西萍乡人，主要研究方向为市政港航施工技术。施工技术建 筑 技 术 开 发56 Construction TechnologyBuilding Technology Development第50卷第2期2023年2月验收，饰面条石材料应坚实新鲜，无风化剥落层或裂纹，石材表面无污质。由于饰面条石为用于护岸表面的石材，应色泽均匀。2.2.2 混凝土在本工程中混凝土为细石混凝土，强度为C25。（1）水泥和水：水泥品种和强度等级要符合设计规定，除此之外，还要注意水泥的存放，防止水泥受潮结块，如若出现水泥受潮结块的现象，要禁止 使用。（2）砂：砂料现场验收。细度模数为2.33.0，平均粒径为0.350.5 mm。砂作为细骨料在存放时要注意防水。（3）碎石：碎石要现场验收，碎石的粒径选用516 mm，要严格保证碎石粒径，防止碎石粒径过大或过小引起的混凝土强度的改变。（4）外加剂和掺和料：主要采用ZWLAIX型高效减水剂、F类型粉煤灰和S95级矿粉。2.3 饰面条石施工方案2.3.1 砌筑混凝土本次饰面条石工程中C25混凝土的配比是由试验确定而来。饰面条石贴面的工程中，由于本次选用的饰面条石两面都是光滑的平面，所以对混凝土的要求很高，在严格按照配合比的同时，还要确定混凝土搅拌均匀，在使用混凝土搅拌机搅拌混凝土时，要严格确保混凝土的搅拌时间，不得少于5 min。一次拌制的混凝土要在混凝土初凝之前使用完毕。2.3.2 饰面条石贴面工艺流程施工准备施工放样施工木桩及施工断面线设置条石砌筑灌缝混凝土施工混凝土养护。2.4 饰面条石施工步骤2.4.1 条石贴面施工准备饰面条石贴面施工前要铺设施工便道，对条石贴面施工场地进行平整，确保机械、饰面条石以及其他材料进入施工场地。并使施工人员在进行饰面条石贴面工作时有舒适的操作平台，加快工作效率。除此之外，要在饰面条石砌筑工作之前完成砌筑条石所需工具的准备工作，防止因工具缺失而妨碍施工进度。2.4.2 施工放样将相应的压顶条石中心点放样，由压顶中心点处向墙外延伸28 cm作为饰面条石外边缘线，由此线和底板外边缘点连接，使坡度为41，此坡度为护岸墙的坡度。在现场饰面条石砌筑中，条石摆放要严格沿着此坡度摆放，确保条石砌筑的平整度。条石压顶中心线放样要每隔10 m放1次。2.4.3 施工木桩及施工断面设置在饰面条石现场施工过程中，施工木桩以及施工断面的设置是由施工放样线确定的，施工木桩的设置一方面就是要保证施工放样线的固定情况，避免外界因素的干扰导致施工放样线产生偏差，以至于造成现场饰面条石砌筑坡度改变，防止产生工程事故。施工放样线的竖直高度，护岸表面的坡度为41，施工放样线与护岸表面的角度相同，施工放样线的真实长度为2.46 m。2.4.4 饰面条石砌筑饰面条石的砌筑选用铺浆法的方式，混凝土的厚度为14 cm，在进行饰面条石砌筑的工程中，主要步骤有以下几点。（1）砌筑饰面条石时要特别注意条石要错缝放置，不得产生通缝，且饰面条石上下两条竖直缝间隔不得小于10 cm。在饰面条石砌筑前，要对饰面条石洒水处理，保证接触混凝土的那一面条石湿润但不得有过多积水1。（2）饰面条石砌筑样式不得改变。饰面条石在砌筑过程中，在保持与上、下两层饰面条石错开缝隙的同时，还要保持饰面条石的样式不改变，仍然要保持“三顺一丁”的砌筑样式。不得出现由于客观因素导致饰面条石样式的变化。（3）饰面条石的摆放要按照直线BD摆放，直线BD为条石摆放的最边缘线，即饰面条石的摆放要按照直线BD摆放，保证饰面条石砌筑平整。饰面条石在摆放时，在护岸与条石之间可以由木制模型来固定住条石，保证条石的角度以及平整度。这一步骤极为重要，在砌筑每一层时都要严格按照直线BD砌筑，以此保证饰面条石在向上砌筑时不会产生角度偏差。（4）饰面条石的浇灌砂浆。饰面条石在护岸与条石之间浇灌混凝土时，要保证施工现场的一线施工人员及时对细石混凝土振捣，振捣时间为1520 s，在振捣细石混凝土时，由于振捣的作用，会导致饰面条石受到影响而外倾。出现这种情况时，现场的一线施工人员及时对外倾的饰面条石用锤子等工具使饰面条石恢复原位。这一步骤也是极其重要的一步，如果这一步骤没有做好，会直接导致饰面条石出现粘不牢或者饰面条石表施工技术建 筑 技 术 开 发 57Construction TechnologyBuilding Technology Development第50卷第2期2023年2月面不平整的情况，严重影响施工质量。（5）细石混凝土在浇筑时要分两次进行浇筑，在浇筑细石混凝土时首先要浇筑一半的混凝土，并及时对C25细石混凝土振捣，保证细石混凝土密实、均匀。在第一次混凝土密实、均匀后，再进行第二次细石混凝土的浇筑。（6）砌筑饰面条石时层与层之间的砌筑要保持一定的时间间隔。饰面条石的现场砌筑要保持“先横向再纵向”的原则。饰面条石第一层与第二层之间的砌筑时间要间隔3 h以上，不得小于3 h。由于细石混凝土在没有初凝的情况下直接砌筑第二层，会导致饰面条石与细石混凝土粘不牢的情况，在遇水情况下会导致砌筑好的饰面条石外翻，而不得不进行返工。因此不得出现10 m的护岸标段，直接纵向砌筑的情况。（7）饰面条石在砌筑好后的23 h要及时对砌筑好的条石进行洒水养护，保证C25细石混凝土强度。（8）在现场实际工作中，还会有饰面条石砌筑过程中上、下、左右相邻的条石都会产生较大缝隙，为结构裂缝，对于出现的此种现象，通过3种方法来解决此问题。第一种：在条石排版并在灌混凝土之前，现场施工人员对条石的纵向以及横向都采用锤击敲打的方式，减小相邻两条石之间的缝隙。除此之外，在灌注混凝土之后也要进行同等操作方式，进一步确保相邻两条石缝隙最小化。第二种：对于现场不规整的条石，现场施工人员对饰面条石不规整的部分采用切割机切割，确保相邻两条石接触面接触完整，将缝隙最小化。第三种：对于饰面条石由于其他不可抗力的因素导致的缝隙，可采用与条石颜色较为相近的石膏进行补缝2。3 饰面条石砌筑效率实践中发现，通过以下措施可以提升饰面条石的施工效率。（1）饰面条石砌筑班组需要机械化，要合理充分利用挖掘机、叉车、运输车等工具。经过现场试验，使用挖掘机、叉车、运输车等工具相比于传统的依靠人力来运送饰面条石，前者的效率为后者的3.2倍。整体砌筑条石依靠机械运输材料相比于传统的依靠人力运输材料，效率提升了近1.81倍。（2）在现场砌筑饰面条石时，合理安排施工班组作业内容，形成流水线的工作形式，可显著提升工作效率。在现场砌筑饰面条石的工作班组中，若将20%的人员砌筑饰面条石，40%的人员运输饰面条石、混凝土等材料，20%的人员灌浇细石混凝土，最后20%的人员负责切割饰面条石、饰面条石打孔等工作，可获得效率最大化。4 条石贴面工艺改进按照设计要求，现场的饰面条石（三顺一丁）厚度相同均为6 cm，这样就会导致条石在砌筑过程中所受到的力几乎来自于侧面混凝土所带来的侧压力。为此项目部通过自主测试，经过与设计单位协商，获取相关单位的审批后将丁石厚度增加4 cm，形成10 cm厚的丁石。相比于原设计，改进加厚后的丁石相比于原丁石增加了丁石与C25细石混凝土的接触面积，从而会使丁石更加稳定的镶嵌在混凝土中。由于丁石对周围条石有一定的摩擦力，且改进后其稳定性增大，在摩擦力的影响下，也会导致周围的条石不易脱落，致使砌筑的条石整体更加稳固。采用砌筑方式并于灌浆5 h后采用锤击方法，即将5 kg重锤至于条石上方2 m处砸砌筑条石外边缘处，分别做10组实验，原丁石平均锤击14.4次后条石脱落，然而改进后丁石平均锤击21.2次脱落，实验表明，改进后条石抗脱落能力显著提升。5 结束语饰面条石作为护岸工程的最后一道工序，饰面条石的完成情况非常直观，但目前此项工艺在实际应用中非常少。由于花岗岩所制的饰面条石砌筑在护岸表面非常美观，受众面会变得越来越广。但在砌筑饰面条石这项工作上，存在多方面原因可能导致实际效果与期待效果形
