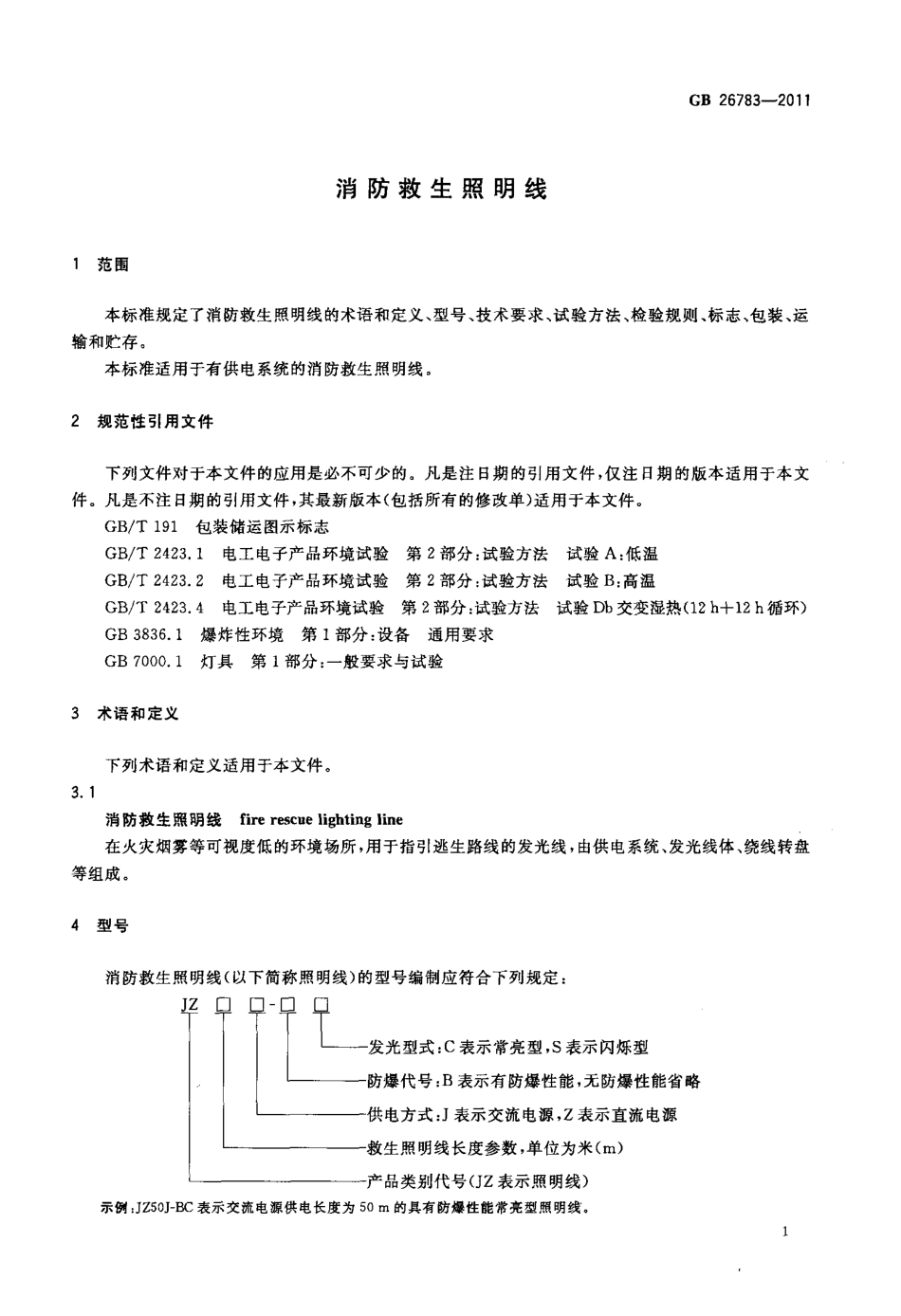

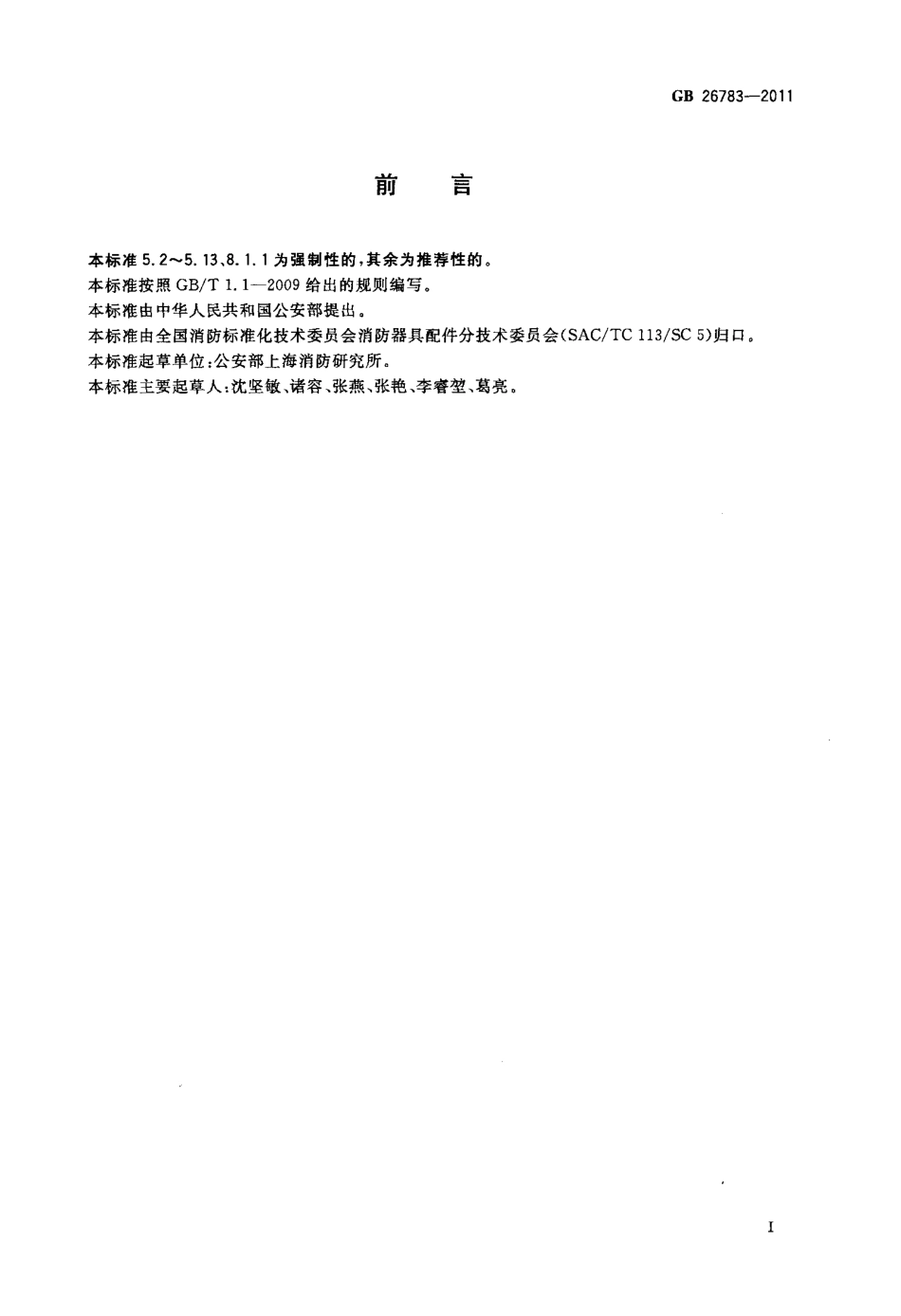

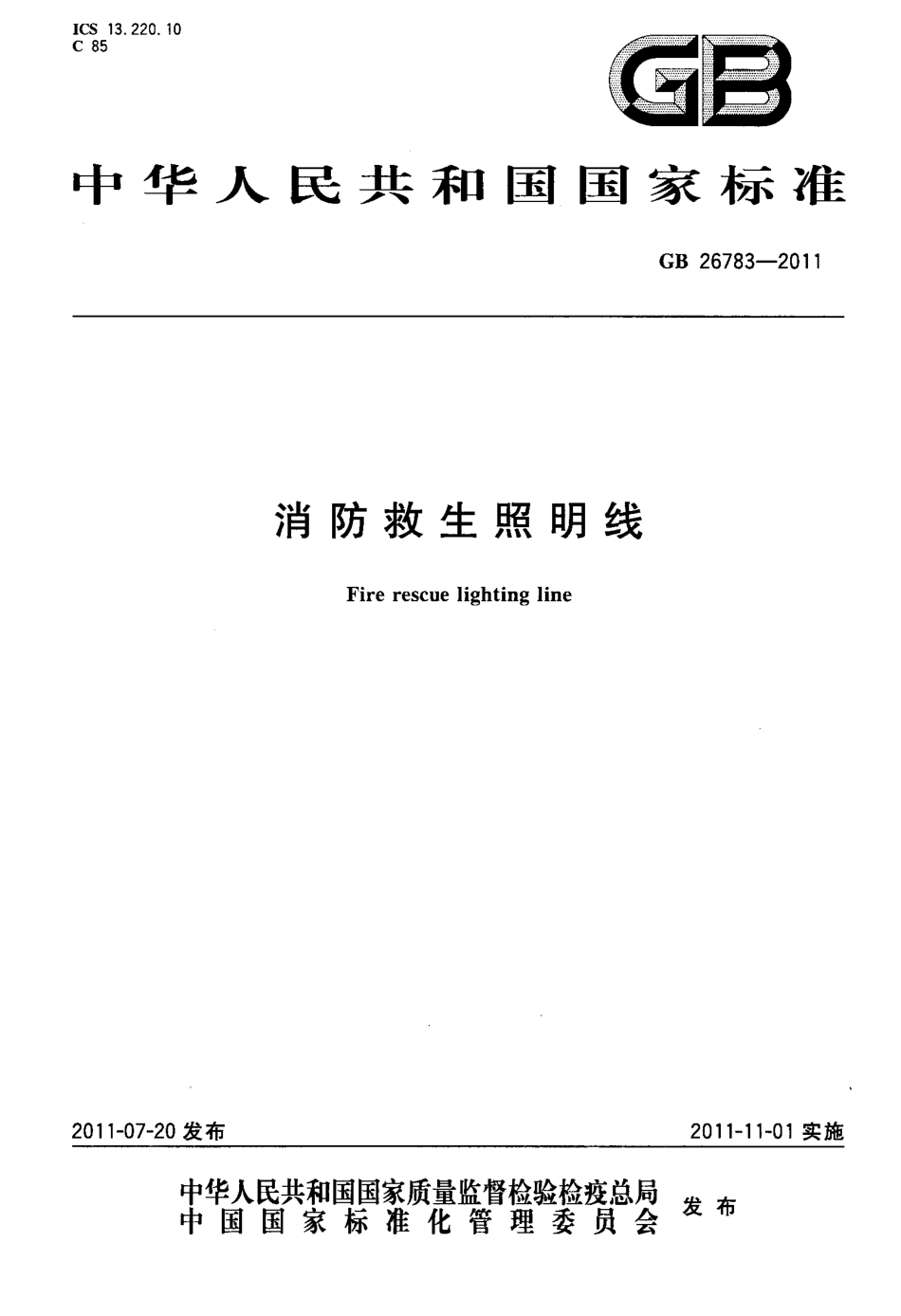

I C S1 3 2 2 0 1 0C8 5固雪中华人民共和国国家标准G B2 6 7 8 3 2 01 12 0 11-0 7-2 0 发布消防救生照明线F i r er e s c u el i g h t i n gl i n e2 0 1 1 1 1 _ 0 1 实施宰瞀鹳鬻瓣警矬瞥篓发布中国国家标准化管理委员会促1 9刖罱本标准5 2 5 1 3、8 1 1 为强制性的，其余为推荐性的。本标准按照G B T1 1 2 0 0 9 给出的规则编写。本标准由中华人民共和国公安部提出。本标准由全国消防标准化技术委员会消防器具配件分技术委员会(S A C T c1 1 3 S C5)归口。本标准起草单位：公安部上海消防研究所。本标准主要起草人：沈坚敏、诸容、张燕、张艳、李窖望、葛亮。1 范围消防救生照明线G B2 6 7 8 3 2 0 11本标准规定了消防救生照明线的术语和定义、型号、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于有供电系统的消防救生照明线。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。G B T1 9 1 包装储运图示标志G B T2 4 2 3 1电工电子产品环境试验第2 部分：试验方法试验A：低温G B T2 4 2 3 2 电工电子产品环境试验第2 部分：试验方法试验B：高温G B T2 4 2 3 4 电工电子产品环境试验第2 部分：试验方法试验D b 交变湿热(1 2h+1 2 h 循环)G B3 8 3 6 1 爆炸性环境第1 部分：设备通用要求G B7 0 0 0 1 灯具第1 部分：一般要求与试验3 术语和定义下列术语和定义适用于本文件。3 1消防救生照明线f i r er e s c u el i g h t i n gl i n e在火灾烟雾等可视度低的环境场所，用于指引逃生路线的发光线，由供电系统、发光线体、绕线转盘等组成。4 型号消防救生照明线(以下简称照明线)的型号编制应符合下列规定光型式：C 表示常亮型，S 表示闪烁型爆代号：B 表示有防爆性能，无防爆性能省略电方式：J 表示交流电源，Z 表示直流电源生照明线长度参数，单位为米(m)品类别代号(J Z 表示照明线)示例：J Z S O J B C 表示交流电源供电长度为5 0m 的具有防爆性能常亮型照明线。G B2 6 7 8 3 2 0 115 技术要求5 1 外观5 1 1 照明线线体表面应光滑无划痕，绝缘层完好。5 1 2 照明线绕线转盘应转动灵活、无卡阻现象，表面无明显制造缺陷或机械划伤。5 1 3 照明线电源配电箱操作开关应灵活可靠，面板操作指示清晰，接插件接触良好，无松动。5 2 发光亮度在连续工作时间内，照明线的发光亮度应不小于1 0c d m 2。5 3 闪烁频率闪烁型照明线闪烁频率应为1H z 2H z。5 4 质量照明线线体质量应不大于1 3k g。5 5 导向功能照明线应具有导向功能，线体每间隔(2 O 1)m 应有一个清晰可见的方向标志。5 6 绝缘电阻照明线线体表层与导线间的绝缘电阻应不小于5 0M 1 2。5 7 耐压强度由交流电源供电的照明线，外部带电端子与配电箱外壳间应能经受6 7 规定的耐压强度试验，试验时应无击穿、闪络现象。5 8 抗拉性能照明线线体应能承受不小于3 0 0 N 的拉力。按6 8 规定试验后，线体及发光源应无损坏，照明线应能正常工作。5 9 抗压性能照明线按6 9 规定进行抗压试验后，线体及发光源应无损坏，照明线应能正常工作。5 1 0 防水性能照明线按6 1 0 规定进行防水试验后，应能正常工作。5 1 1 最高表面温度在连续工作时间内，照明线线体表面温度应不大于6 0。5 1 2 耐气候环境适应性照明线线体按表1 规定的耐气候环境进行试验，试验后照明线线体应无粘连、脆化现象，照明线应2能正常工作。表1 耐气候环境试验G B2 6 7 8 3 2 01 1试验名称温度湿度持续时间h环境条件恢复时间h工作状态高温试验6 0 土22通电状态低温试验一2 5 土222 5 2 升至4 0 土28 2 8 53交变湿热试验4 0 士28 5 8 83通电状态4 0 2 降至2 5 土28 2 8 53高温贮存试验7 0 士21 63不通电状态低温贮存试验一l O 土21 635 1 3 连续工作时间直流电源供电的常亮型照明线，连续工作时间应不小于8h；直流电源供电的闪烁型照明线，连续工作时间应不小于1 6h。5 1 4 防爆性能有防爆性能的照明线，其防爆性能应符合G B3 8 3 6 1 的规定。6 试验方法6 1 外观检查目测照明线外观质量。6 2 发光亮度测量用精度不低于土5 的亮度测量仪，分别测量照明线体3 个不同发光部位的亮度值，计算其平均值作为测量结果。6 3 闪烁频率测量使照明线处于工作状态，用精度不低于0 1s 的秒表，记录2 0s 内照明线发光闪烁次数，计算闪烁频率。6 4 质量测量用精度不低于0 5k g 的电子称测量照明线线体质量。6 5 导向检查使照明线处于工作状态，目测导向功能，用精度不低于级的卷尺测量相邻方向标志的间距。6 6 绝缘电阻试验用精度不低于5 的绝缘电阻测量仪，测量照明线导线与照明线线体外表层之间的绝缘电阻。G B2 6 7 8 3 2 0 1 16 7 耐压强度试验用精度不低于1 0 的耐压强度测试仪，在照明线外部带电端子与配电箱外壳问施加交流15 0 0V 1 0 0V 电压，持续时间1m i n。6 8 抗拉试验照明线线体垂直放置，将其一端固定，另一端施加3 0 0N 的拉力，持续时间5r a i n。6 9 抗压试验准备两块长为1 0c m，宽为5c m，厚度为5m m 的电木绝缘板，然后把照明线线体放在两块绝缘板的中间部位。在绝缘板垂直方向上施加7 0 0N 的压力，持续时间5m i n。6 1 0 防水试验用淋水喷头对照明线线体进行淋水，淋水喷头流量为(1 0 土1)L m i n，持续时间为2m i n。6 1 1 最高表面温度试验按G B7 0 0 0 1 中规定方法进行。6 1 2 耐气候环境适应性试验6 1 2 1 高温试验按5 1 2 中高温试验条件及G B T2 4 2 3 2 规定进行试验。6 1 2 2 低温试验按5 1 2 中低温试验条件及G B T2 4 2 3 1 规定进行试验。6 1 2 3 交变湿热试验按5 1 2 中交变湿热试验条件及G B T2 4 2 3 4 规定进行试验。6 1 2 4 高温贮存试验按5 1 2 中高温贮存试验条件及G B T2 4 2 3 2 规定进行试验。6 1 2 5 低温贮存试验按5 1 2 中低温贮存试验条件及G B T2 4 2 3 1 规定进行试验。6 1 3 连续工作时间试验接通电源使照明线工作，开始计时，记录持续时间，其间监视照明线发光亮度值是否小于1 0c d m 2。6 1 4 防爆性能试验照明线防爆性能试验方法应符合G B3 8 3 6 1 的规定。47 检验规则7 1 检验分类产品检验分型式检验和出厂检验。7 2 型式检验7 2 1在下列情况之一时，应进行型式检验：新产品试制定型时；产品设计、材料、结构、工艺上有较大改变时；一正常生产满三年时；停产一年恢复生产时；一国家质量监督机构提出进行型式检验要求时。7 2 2 型式检验项目按第5 章和8 1 1 的规定。7 2 3 型式检验样品应从出厂检验合格的产品中随机抽取，样品数量为2 套。7 2 4 所检项目的结果全部符合本标准的规定，判产品型式检验合格。7 3 出厂检验7 3 1每个产品均应出厂检验。7 3 2 出厂检验项目按5 1、5 2、5 3、5 5 和5 6 的规定。7 3 3 所检项目的结果全部符合本标准的规定，判产品出厂检验合格。8 标志、包装、运输和贮存8 1 标志8 1 1照明线上应设有铭牌，清楚地标明以下内容：a)产品名称和型号；b)工作电压和最大工作电流；c)制造厂名称；d)制造日期；e)防爆标志；f)执行标准代号。8 1 2 包装箱外壁应标明以下内容：a)产品名称和型号；b)工作电压和最大工作电流；c)制造厂名称及地址。8 2 包装8 2 1 按G B T1 9 1 的规定执行，作防雨、防潮、防震包装。8 2 2 随机文件有：a)产品合格证；b)装箱单；G B2 6 7 8 3 2 0 115G B2 6 7 8 3 2 0 11c)使用说明书。8 3 运输产品运输过程中应避免剧烈碰撞，并采取防潮措施。8 4 贮存产品应贮存在干燥、通风的环境中。
