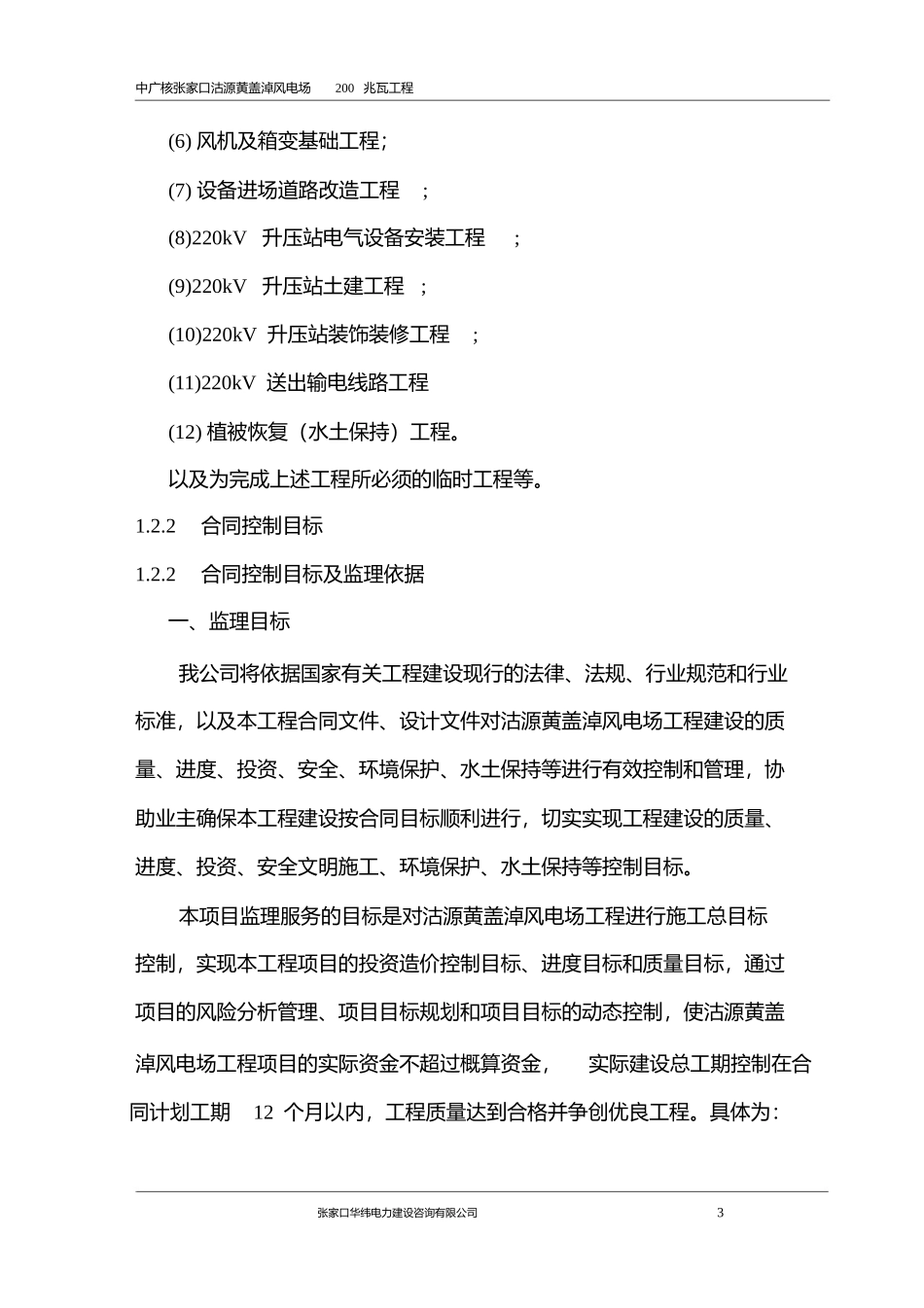

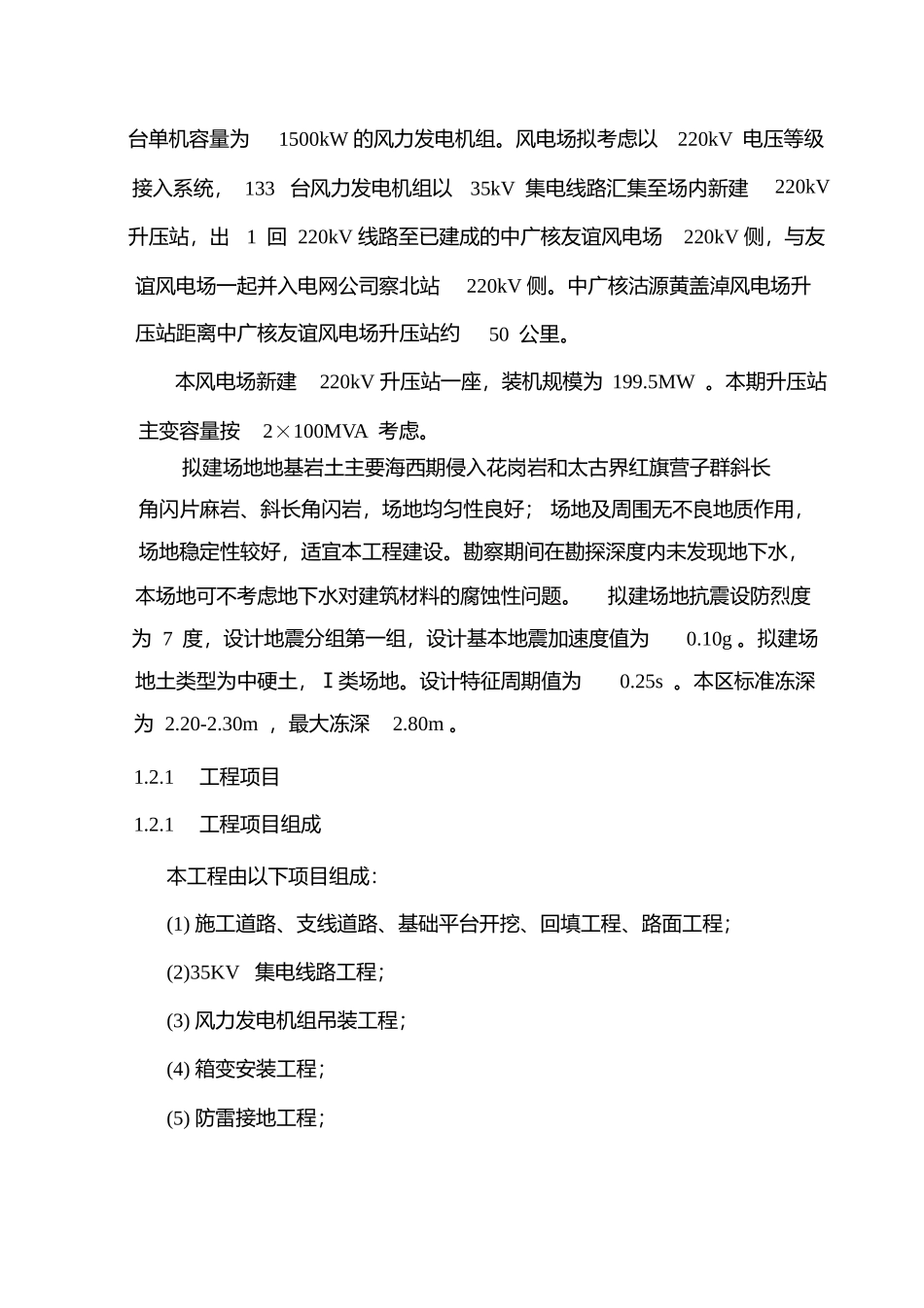

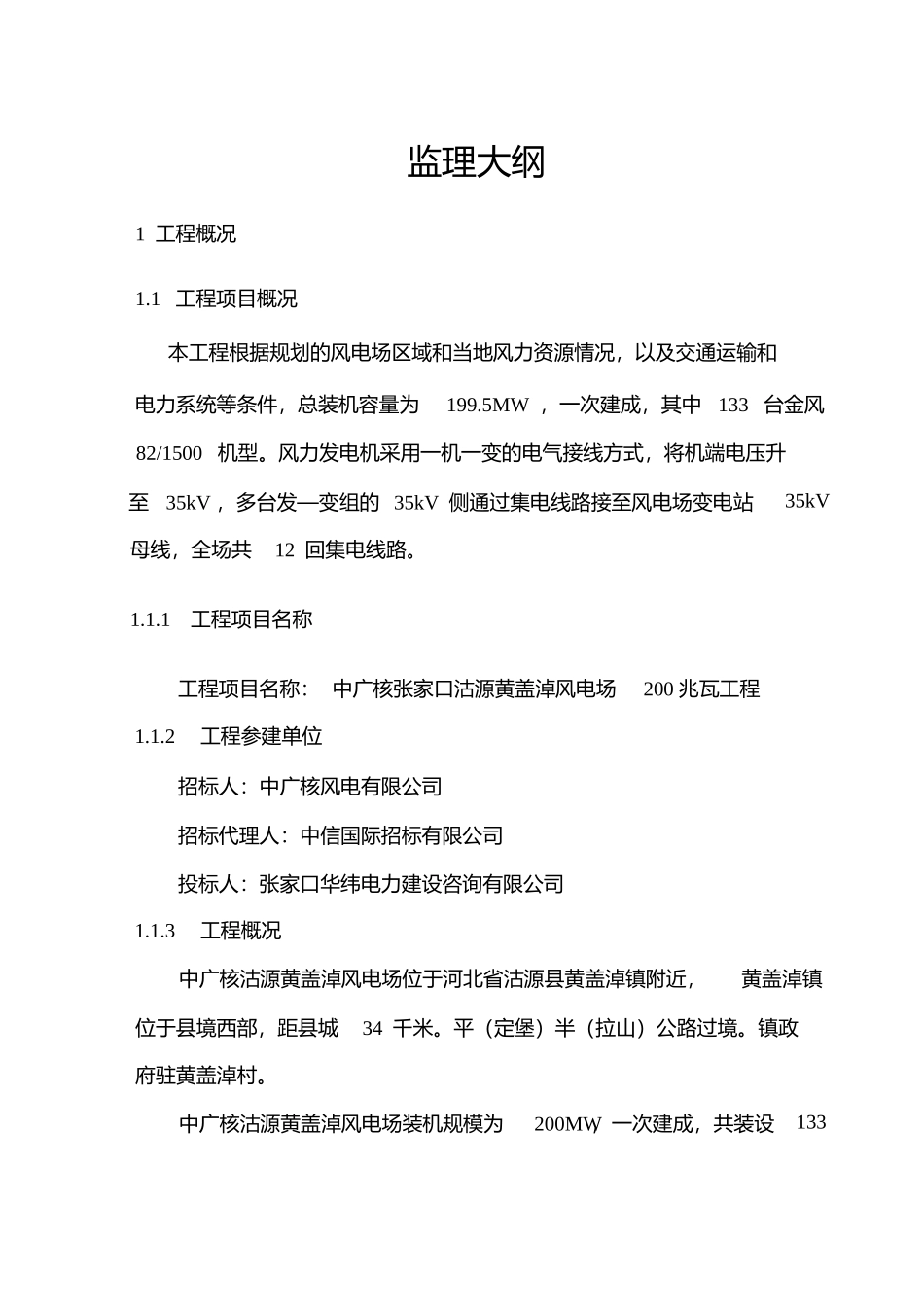

监理大纲 1 工程概况 1.1 工程项目概况 本工程根据规划的风电场区域和当地风力资源情况，以及交通运输和 电力系统等条件，总装机容量为 199.5MW，一次建成，其中 133 台金风 82/1500 机型。风力发电机采用一机一变的电气接线方式，将机端电压升 至 35kV，多台发变组的 35kV 侧通过集电线路接至风电场变电站 35kV 母线，全场共 12 回集电线路。1.1.1 工程项目名称 200兆瓦工程 工程项目名称：中广核张家口沽源黄盖淖风电场 1.1.2 工程参建单位 招标人：中广核风电有限公司 招标代理人：中信国际招标有限公司 投标人：张家口华纬电力建设咨询有限公司 1.1.3 工程概况 中广核沽源黄盖淖风电场位于河北省沽源县黄盖淖镇附近，黄盖淖镇 34 千米。平（定堡）半（拉山）公路过境。镇政 位于县境西部，距县城 府驻黄盖淖村。中广核沽源黄盖淖风电场装机规模为 200MW 一次建成，共装设，133 台单机容量为 1500kW的风力发电机组。风电场拟考虑以 220kV 电压等级 接入系统，133 台风力发电机组以 35kV 集电线路汇集至场内新建 220kV 升压站，出 1 回 220kV线路至已建成的中广核友谊风电场 220kV侧，与友 谊风电场一起并入电网公司察北站 压站距离中广核友谊风电场升压站约 220kV侧。中广核沽源黄盖淖风电场升 50 公里。本风电场新建 220kV升压站一座，装机规模为 199.5MW。本期升压站 主变容量按 2100MVA 考虑。拟建场地地基岩土主要海西期侵入花岗岩和太古界红旗营子群斜长 角闪片麻岩、斜长角闪岩，场地均匀性良好；场地及周围无不良地质作用，场地稳定性较好，适宜本工程建设。勘察期间在勘探深度内未发现地下水，本场地可不考虑地下水对建筑材料的腐蚀性问题。拟建场地抗震设防烈度 为 7 度，设计地震分组第一组，设计基本地震加速度值为 0.10g。拟建场 地土类型为中硬土，类场地。设计特征周期值为 0.25s。本区标准冻深 为 2.20-2.30m，最大冻深 2.80m。1.2.1 工程项目 1.2.1 工程项目组成 本工程由以下项目组成：(1)施工道路、支线道路、基础平台开挖、回填工程、路面工程；(2)35KV 集电线路工程；(3)风力发电机组吊装工程；(4)箱变安装工程；(5)防雷接地工程；中广核张家口沽源黄盖淖风电场 200 兆瓦工程 张家口华纬电力建设咨询有限公司 3 (6)风机及箱变基础工程；(7)设备进场道路改造工程 ;(8)220kV 升压站电气设备安装工程 ;(9)220kV 升压站土建工程 ;(10)220kV 升压站装饰装修工程 ;(11)220kV 送出输电线路工程 (12)植被恢复（水土保持）工程。以及为完成上述工程所必须的临时工程等。1.2.2 合同控制目标 1.2.2 合同控制目标及监理依据 一、监理目标 我公司将依据国家有关工程建设现行的法律、法规、行业规范和行业 标准，以及本工程合同文件、设计文件对沽源黄盖淖风电场工程建设的质 量、进度、投资、安全、环境保护、水土保持等进行有效控制和管理，协 助业主确保本工程建设按合同目标顺利进行，切实实现工程建设的质量、进度、投资、安全文明施工、环境保护、水土保持等控制目标。本项目监理服务的目标是对沽源黄盖淖风电场工程进行施工总目标 控制，实现本工程项目的投资造价控制目标、进度目标和质量目标，通过 项目的风险分析管理、项目目标规划和项目目标的动态控制，使沽源黄盖 淖风电场工程项目的实际资金不超过概算资金，实际建设总工期控制在合 同计划工期 12 个月以内，工程质量达到合格并争创优良工程。具体为：投资造价控制目标：实际资金投入不超过概算资金。进度控制目标：实际工期控制在合同工期 12 个月以内。质量控制目标：保证合格，争创优良。安全管理目标：现场安全文明施工状况良好，实现人身死亡事故零 目标，确保不发生以下事故：1.不发生人身死亡及群伤事故；2.不发生特大、重大、机械设备事故；3.不发生恶性误操作事故；4.不发生重大火灾事故；5.不发生重大的交通责任事故；6.不发生特大的环境污染事故；环保目标：达到国家有关标准要求。督促承建单位做好对工程建设区域的 环境保护，减少对当地生态环境的破坏和影响，达到施工承包合同的有关 要求。合同管理目标：严格依据合同，杜绝违反合同事件。信息管理目标：完整、系统、准确，信息处理及时率达 100%。协调目标：解决矛盾，避免冲突，保证建设总目标的顺利实现。二、适用法律、法规、规章和监理依据 本工程监理依据为与电力建设工程项目有关的法律、法规、规章、规范和 工程建设标准强制性条文；与电力建设工程项目有关的项目审批文件设计 中广核张家口沽源黄盖淖风电场 200 兆瓦工程 张家口华纬电力建设咨询有限公司 5 文件和技术资料；监理大纲、委托监理合同以及与电力建设项目相关的合 同文件；与工程相关的建设单位管理文件。并包括以下文件：文件详情见 1.2.3 风电工程主要技术文件清单 1.综合性标准或文件：279 1.1 建设工程质量管理条例 号；1.2 工程质量监督工作导则 1.3 电力建设工程质量监督规定 (暂行)1.4 电力建设文明施工规定及考核办法 1.5 电力建设工程施工技术管理导则 中华人民共和国国务院令第 建质 2003162 号；电建质监 200552 号；电建 1995543 号；国电电源 2002896 号；1.6 实施工程建设标准强制性监督规定（2000）建设部令 81号 1.7 工程建设标准强制性条文 (房屋建筑部分 )1.8 工程建设标准强制性条文 (电力工程部分 )1.9 电力建设安全健康与环境管理工作规定 1.10 电力建设安全工作规程（变电所部分）1.11 电力建设安全工作规程（架空电力线路部分）1.12 测绘资质管理规定 建标 2002219 号；建标2006102 号；国电电源 200249 号；DL5009.3-2002 DL5009.2-2004 国测法字 20044 号；2007）1.13 建设工程勘察设计资质管理规定（1.14 建筑业企业资质管理规定（2007）建设部令 160 号；建设部令 159 号；1.15 工程建设施工企业管理规范 GB/T50430 2007 1.16 建设工程勘察设计管理条例 国务院令第 293号 1.17 工程建设勘察企业管理规范 1.18 工程建设设计企业管理规范 GB/T50380 GB/T50379 2006 2006 1.19 关于加强测绘质量管理的若干意见 国测国字 20088 号 1.20 建设项目工程总承包管理规范 1.21 建筑施工现场环境与卫生标准 1.22 施工现场临时用电安全技术规范 1.23 电力工程调试能力资格管理办法（GB/T50358 JGJ 146 JGJ 46 2006 版）2005 2004 2005 中电建协 200710 号 1.24 建筑施工特种作业人员管理规定 1.25 工程监理企业资质管理规定（2007）建质200875 号 建设部令 131号；1.26 建设工程项目管理规范 1.27 建设工程监理规范 GB/T50326-2006 GB 50319-2000 ；1.28 国家重大建设项目文件归档要求与档案整理规范 DA/T28-2002；1.29 建设工程文件归档整理规范 GB/T50328-2001；1.30 科学技术档案案卷构成的一般要求(2009.10.1 实施）GB/T 11822 2008 1.31 电子文件归档管理规范 GB/T 11894 2002 1.32 照片档案管理规范 GB/T 11821 2002 1.33 重大建设项目档案验收办法 2.风电工程专用标准 2.1 风电场工程可行性研究报告设计概算编制办法及计算标准 档发 20062 号 FD001 2007 2.2 风电场工程等级划分及安全标准（试行）FD002 2007 2.3 风电机组地基基础设计规定（试行）FD003 2007 2007 2007 2007 2004 2006 2.4 风电场工程概算定额 2.5 风力发电厂设计技术规范 2.6 风力发电工程施工组织设计规范 2.7 风力发电场项目建设工程验收规程 2.8 风力发电机组验收规范 2.9 风力发电场运行规程 2.10 风力发电场安全规程 2.11 风力发电场检修规程 2.12 风力发电场项目可行性研究报告编制规程 FD004 DL/T 5383 DL/T 5384 DL/T 5191 GB/T 20319 DL/T 666-1999 DL 796-2001 DL/T 797-2001 DL/T 5067-1996 2.13 风力发电机组 2.14 风力发电机组 设计要求 安全要求 JB/T 10300-2001 GB 18451.1-2001 2.15 风电场风能资源测量方法 2.16 风电场风能资源评估方法 2.17 风力发电机组装配和安装规范 2.18 风电场场址工程地质勘察技术规定 2.19 风电特许权项目前期工作管理办法 2.20 风电场工程前期工作管理暂行办法 2.21 风电场工程建设用地和环境保护管理暂行办法 2.22 风电工程安全设施竣工验收办法 GB/T 18709-2002 GB/T 18710-2002 GB/T 19568-2004 发改能源 20031403 号 发改能源 20031403 号 发改办能源 2005899 号 发改能源 20051511 号 水电规办 2008001 号 2.23 风力发电机组 2.24 风力发电机组 2.25 风力发电机组 第1部分：通用技术条件 第2部分：通用试验方法 电能质量测量和评估方法 GB/T 19960.1-2005 GB/T 19960.2-2005 GB/T 20320-2006 2.26 风力发电机组 异步发电机 第1部分：技术条件 GB/T 19071.1-2003 中广核张家口沽源黄盖淖风电场 200 兆瓦工程 张家口华纬电力建设咨询有限公司 7 2.27 风力发电机组 异步发电机 第2部分：试验方法 GB/T 19071.2-2003 2.28 风力发电机组 2.29 风力发电机组 2.30 风力发电机组 塔架 功率特性试验 电工术语 GB/T 19072-2003 GB/T 18451.2-2003 GB/T 2900.53-2001 技术条件 试验方法 2.31 风力发电机组 2.32 风力发电机组 2.33 风力发电机组 2.34 风力发电机组 控制器 控制器 齿轮箱 风轮叶片 GB/T 19069-2003 GB/T 19070-2003 GB/T 19073-2003 JB/T 10194-2000 2.35 风力发电机组 2.36 风力发电机组 2.37 风力发电机组 2.38 风力发电机组 偏航系统 偏航系统 制动系统 制动系统 第1部分：技术条件 第2部分：试验方法 第1部分：技术条件 第2部分：试验方法 JB/T 10425.1-2004 JB/T 10425.2-2004 JB/T 10426.1-2004 JB/T 10426.2-2004 2.39 风力发电机组 一般液压系统 JB/T 10427-2004 2.40 风电厂接入电力系统技术规定 3.电气标准 3.1 建筑电气工程施工质量验收规范 3.2 电气设备交接试验标准 3.3 电气装置安装工程电缆线路施工及验收规范 3.4 电气装置安装工程接地装置施工及验收规范 GB/Z 19963-2005 GB 50303-2002 GB 50150-2006 GB 50168-2006 GB 50169-2006 3.5 电气装置安装工程盘、柜及二次回路结线施工及验收规范 3.6 电气装置安装工程 35kV及以下架空电力线路施工及验收规范 GB 50171 GB 50173 3.7 电气装置安装工程低压电器施工及验收规范 3.8 电气装置安装工程高压电器施工与验收规范 GB
