GB 27898.2-2011 固定消防给水设备 第2部分：消防自动恒压给水设备.PDF

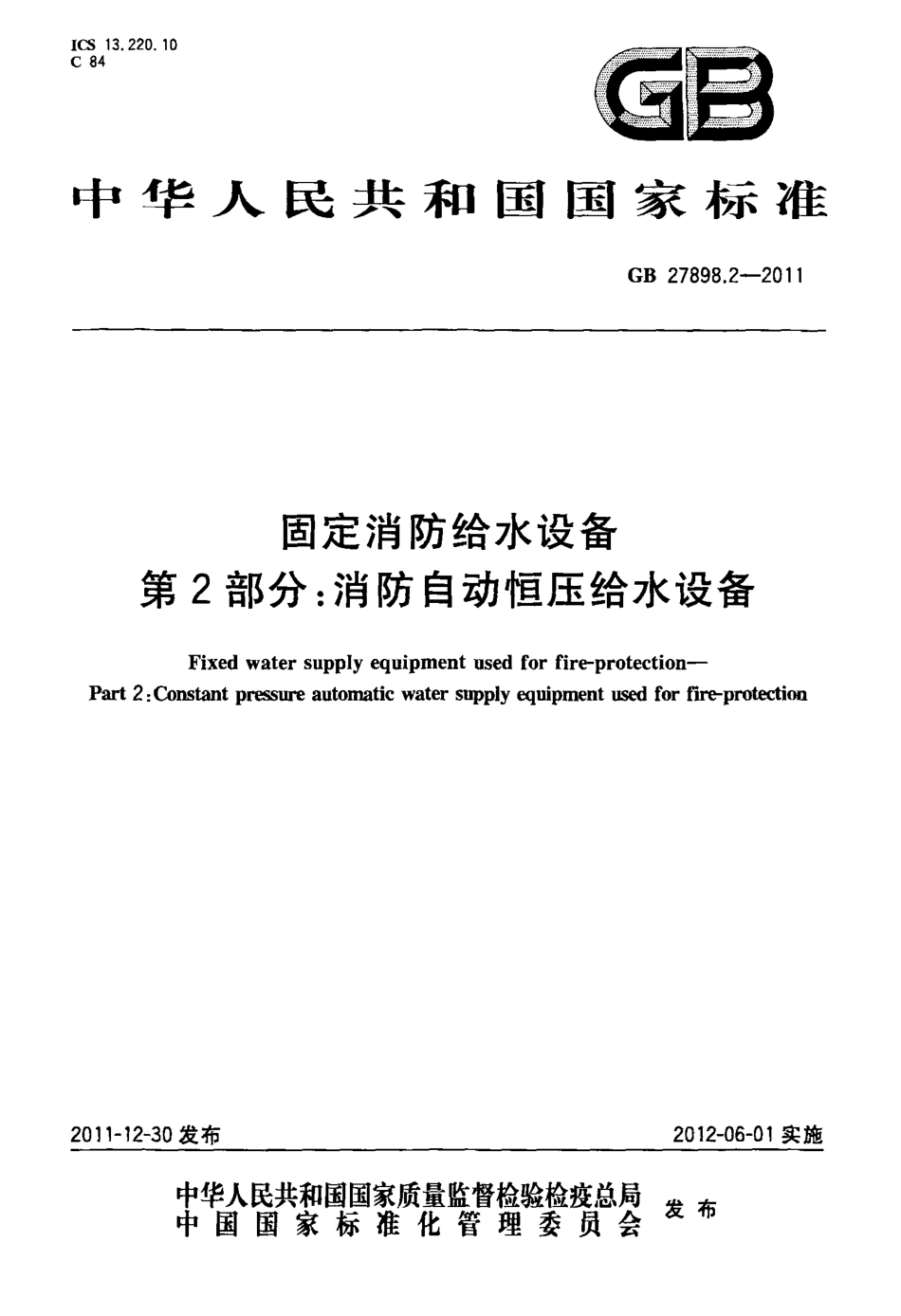

I C S1 3 2 2 0 1 0C8 4雷雪中华人民共和国国家标准G B2 7 8 9 8 2 2 01 1固定消防给水设备第2 部分：消防自动恒压给水设备F i x e dw a t e rs u p p l ye q u i p m e n tu s e df o rf i r e-p r o t e c t i o n-P a r t2：C o n s t a n tp r e s s u r ea u t o m a t i cw a t e rs u p p l ye q u i p m e n tu s e df o rf n-e-p r o t e c t i o n2 0 11-1 2-3 0 发布2 0 1 2 0 6-0 1 实施宰瞀嬲鬻瓣訾矬瞥鐾发布中国国家标准化管理委员会促1 9前言G B2 7 8 9 8 的本部分的第5 章、第7 章和第8 章为强制性的，其余为推荐性的。G B2 7 8 9 8(固定消防给水设备分为以下部分：第1 部分：消防气压给水设备；第2 部分：消防自动恒压给水设备；第3 部分：消防增压稳压给水设备；第4 部分：消防气体顶压给水设备；第5 部分：消防双动力给水设备。G B2 7 8 9 8 2 2 0 1 1本部分为G B2 7 8 9 8 的第2 部分。本部分按照G B T1 1 2 0 0 9 给出的规则起草。本部分由中华人民共和国公安部提出。本部分由全国消防标准化技术委员会固定灭火系统分技术委员会(S A C T C1 1 3 S C2)归口。本部分负责起草单位：公安部天津消防研究所。本部分参加起草单位：陕西航天动力高科技股份有限公司。本部分主要起草人：啜风英、赵永顺、盛彦锋、马建明、马六甲、韩卫钊、同茹。本部分是首次发布。1 范围固定消防给水设备第2 部分：消防自动恒压给水设备G B2 7 8 9 8 2 2 0 1 1G B2 7 8 9 8 的本部分规定了消防自动恒压给水设备的术语和定义、分类、要求、试验方法、检验规则、标志牌和操作指导书、包装、运输和贮存。本部分适用于消防自动恒压给水设备。工作原理类似的恒压给水设备可参照采用。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。G B1 5 0 钢制压力容器G B T3 2 2 2 2 声学环境噪声的描述、测量与评价第2 部分：环境噪声级测定G B6 2 4 5 消防泵G B2 7 8 9 8 1 2 0 1 1固定消防给水设备第1 部分：消防气压给水设备G A6 1固定灭火系统驱动、控制装置通用技术条件T S GR 0 0 0 4固定式压力容器安全技术监察规程3 术语和定义G B2 7 8 9 8 1 2 0 1 1 界定的以及下列术语和定义适用于本文件。3 1消防自动恒压给水设备t a n tp r e s s u r ea u t o m a t i cw a t e rs u p p l ye q u i p m e n tu s e df o rf w e-p r o t e d i o n采用特定控制方式或利用泵组固有的流量压力特性实现消防恒压给水的设备。3 2消防恒压给水c o n s t a n tp r e s s u r ew a t e rs u p p l yu s e df o rf i r e-p r o t e c t i o n在消防给水过程中。设备给水流量在不超过消防额定给水流量的范围内变化，其给水压力始终保持在设定压力的给水方式。4 分类4 1 产品分类4 1 1 设备接应用范围分为：a)消防专用自动恒压给水设备，特征代号省略；b)消防与生活(生产)共用自动恒压给水设备，特征代号G。4 1 2 设备按消防泵控制方式分为：a)消防工频自动恒压给水设备分为：G B2 7 8 9 8 2 2 0 1 1恒压泵组式自动恒压给水设备，特征代号为B Z；回流控压式自动恒压给水设备，特征代号为H L。b)消防变频自动恒压给水设备，特征代号为B P。4 2 型号编制消防自动恒压给水设备按以下方法编制型号。为升每秒(L s)为十倍兆帕(M P a 1 0)示倒：设备型号H B P6 1 03 A B C 表示A B e 型消防专用变频自动恒压给水设备，消防额定工作压力为0 6 M P a，消防额定工作流量为1 0L s，设有3 台消防泵组。5 要求5 1 基本参数5 1 1 消防自动恒压给水设备(以下简称设备)的消防额定工作压力P。不应低于0 3M P a。5 1 2 设备的消防额定工作流量Q 不应小于1 0L s。5 2 设备构成和部件5 2 1 设备构成5 2 1 1 设备应至少包括水泵机组、管道阀门及附件、测控仪表、操控柜等。5 2 1 2 设备各部件应集中布置，整体应紧凑、整齐，且应方便维护和检修。5 2 1 3 设备各部件安装应牢固，连接应可靠。5 2 2 部件通甩要求5 2 2 1 设备的外购部件应选用符合国家标准或行业标准的通用产品，且应优先选择消防专用产品。由生产商研发生产的专用部件应通过产品技术鉴定。5 2 2 2应选用压力容器生产商按照G B1 5 0 规定生产的气压水罐。其运行安全性应符合T S GR 0 0 0 4 的要求。5 2 2 3 设备使用的气压水罐、管道阀门及附件耐压等级不应低于最高工作压力的1 5 倍。5 2 2 4 设备使用的压力表量程应选用合理，监视压力的仪表精度不应低于2，5 级，控压用压力仪表精度应符合5 1 3 1 的要求。压力表外壳公称直径不应小于1 0 0m m。5 3 外观和标识5 3 1 设备外观5 3 1 1 设备各部件外表面不应有明显的磕碰伤痕、变形等缺陷。2G B2 7 8 9 8 2 2 01 15 3 1 2 设备涂层应完整美观。同类部件表面涂层颜色应一致。5 3 2 设备标识5 3 2 1 应设置设备标志牌，标志牌应符合8 1 的要求。5 3 2 2 设备各部件标志牌内容应清晰完整。5 3 2 3 在设备可能危及人身安全处、需防止不当操作和误操作处应挂置警示标识，标识应清晰醒目。5 3 2 4 设备给水管道应喷涂标识水流方向的箭头。5 4 控制功能5 4 1 稳压运行5 4 1 1 设备的稳压设定压力与实测压力的偏差以及对于不同压力扰动测得的重复性偏差均不应大于0 0 2 M P a。5 4 1 2 具有消防水池水位控制功能的设备，在消防稳压运行状态，遇水池水位低于设定限制时，设备应自动停止稳压泵工作并发出缺水报警信号，如遇火警不应影响消防泵组的启动运行。5 4 1 3 稳压泵组应采用交替运行方式。投入消防运行状态后，稳压泵组应停止工作。5 4 2 消防运行状态启动方式5 4 2 1 设备的消防运行状态启动方式应符合G B2 7 8 9 8 1 2 0 1 1 中5 4 2 的规定。5 4 2 2 消防泵组变频启动运行时启动时间应符合表1 的要求。表1 变频启动时间l 配用电动机功率P k W2 22 2 5 5消防启动时问s 2 5 4 0 5 55 4，3 消防控压精度5 4 3 1 采用控制方式实现消防恒压给水的设备，消防额定工作压力p；与实测压力的偏差以及对于不同压力扰动测得的重复性偏差均不应大于0 0 2M P a。5 4 3 2 采用恒压消防泵组的设备，消防泵组从零流量至消防额定工作流量Q。的变化过程中，压力变化不应大于消防额定工作压力p。的1 0。5 4 4 消防运行状态退出方式5 4 4 1 采用手动方式启动消防泵组的，停机应手动操作。5 4 4 2 采用自动方式启动消防泵组的，除设备出水口压力持续出现失压状态超过5 m i n 的情况允许自动停机外，停机应手动操作。5 4 4 3 设备应具备消防泵组手动紧急停机操控器(按钮)退出消防的方式。5 4 5 水泵切换5 4 5 1 在稳压工作泵产生电气故障或不能达到应有能力时，稳压备用泵应能自动和手动切换。5 4 5 2 在消防工作泵产生电气故障或不能达到应有能力时，消防备用泵应能自动和手动切换。5 4 6 巡检5 4 6 1 设备应具有手动巡检和巡检提示功能，其巡检提示周期应能按需设定，但最长周期不应超过3G B2 7 8 9 8 2 2 0 113 6 0h。5 4 6 2 巡检的操作方法应简便，且应在操作指导书中规定。5 4 6 3 巡检过程中消防泵应逐台启动运行，每台泵在额定工况下运行时间不应少于2m i n。5 4 6 4 巡检中出现故障应有声、光报警。5 4 6 5 采用电动阀门调节给水压力的设备，所使用的电动阀门应参与巡检。5 4 7 运行记录5 4 7 1 设备操控柜内应设置运行记录装置。5 4 7 2 记录信息内容至少应包括设备出水口压力、报警及故障发生的类别和时间、消防泵组工作状态等。5 4 7 3 记录信息的采集闯陌时间不应超过6h，记录装置容量应满足连续记录不少于1 8 0d 的要求。5 4 7 4 记录装置应设置标准的数据输出端V I，其内部储存数据应能被导出显示和存放。5 4 8 电动阀门采用回流控压的设备，其电动阀门应具有手动操作功能，电动阀门后应串接手动阀门。电动阀门故障时应报警。5 4 9 变频器故障变频器控制消防泵组运行的设备，当变频器故障时，消防泵组应自动转工频方式运行。5 5 供水能力5 5 1 气压水罐供水气压水罐供水能力应符合G B2 7 8 9 8 1 2 0 1 l 中5 5 1 的要求，其补充水容积不应少于5 0L，缓冲水容积不应少于5 0L。5 5 2 泵组供水5 5 2 1 稳压泵组达到1 2 5 标称流量时泵组出水口压力不应大于泵组标称工作压力的6 5。5 5 2 2 消防泵组在消防额定工作压力P，下的流量不应小于消防额定工作流量的水量Q。5 5 2 3 消防泵组达到1 5 0 消防额定工作流量Q。时设备出水口压力不应低于消防额定工作压力p，的5 0。5 5 2 4 并联运行的消防泵组按消防额定工作压力P。供水时流量不应少于单台泵组在此压力下流量之和的9 0。5 5 2 5 恒压消防泵组的零流量点、7 5 标称流量点、标称流量点和1 1 5 标称流量点，压力变化最大值不应超过泵组标称工作压力的1 5。5 6 连续运行5 6 1 稳压运行稳定性设备应按6 7 1 规定的试验方法连续运行2 4h，设备不应产生任何故障。5 6 2 消防泵组运行稳定性消防泵组在消防额定工作压力P。下连续运行6h，泵组及控制系统不应产生任何故障。4G B2 7 8 9 8 2 2 0 1 15 6 3 消防泵组连续启动消防泵组通过操控柜面板的紧急启动按钮连续启动6 次，泵组及控制系统不应产生任何的故障。5 7 密封性能5 7 1 设备工作时承受水压的部件，在1 1 倍设备最高工作压力水压密封试验中持续1 5r a i n，不应渗漏。5 7 2 设备工作时承受气压的部件，在1 1 倍设备最高工作压力气压密封试验中持续1 5m i n，不应渗漏。5 8 水压强度设备工作时承受水压的部件，在2 倍设备最高的工作压力静水压强度试验中持续5m i n，应无泄漏、无宏观变形或损坏。5 9 运行噪声设备稳压运行状态的最大噪声不应超过9 0d B(A)。5 1 0 气压水罐5 1 0 1设备应根据需要设置气压水罐，气压水罐总容积不应小于0 3r f l 3。5 1 0 2 设有气压水罐的设备，气压水罐及附件应符合G B2 7 8 9 8 1 2 0 1 1 的规定，且其出水口直径不应小于5 0 m m。5 1 1 水泵机组5 1 1 1 稳压泵组5”1 1 稳压泵的材料应符合G B6 2 4 5 的要求。5 1 1 1 2 稳压泵组应设有备用泵组，备用泵与工作泵标称工作能力应相同。5 1 1 1 3 设有气压水罐的设备，稳压泵组应独立设置，流量扬程选型应符合G B2 7 8 9 8 12 0 1 1 的规定。5 1 1
