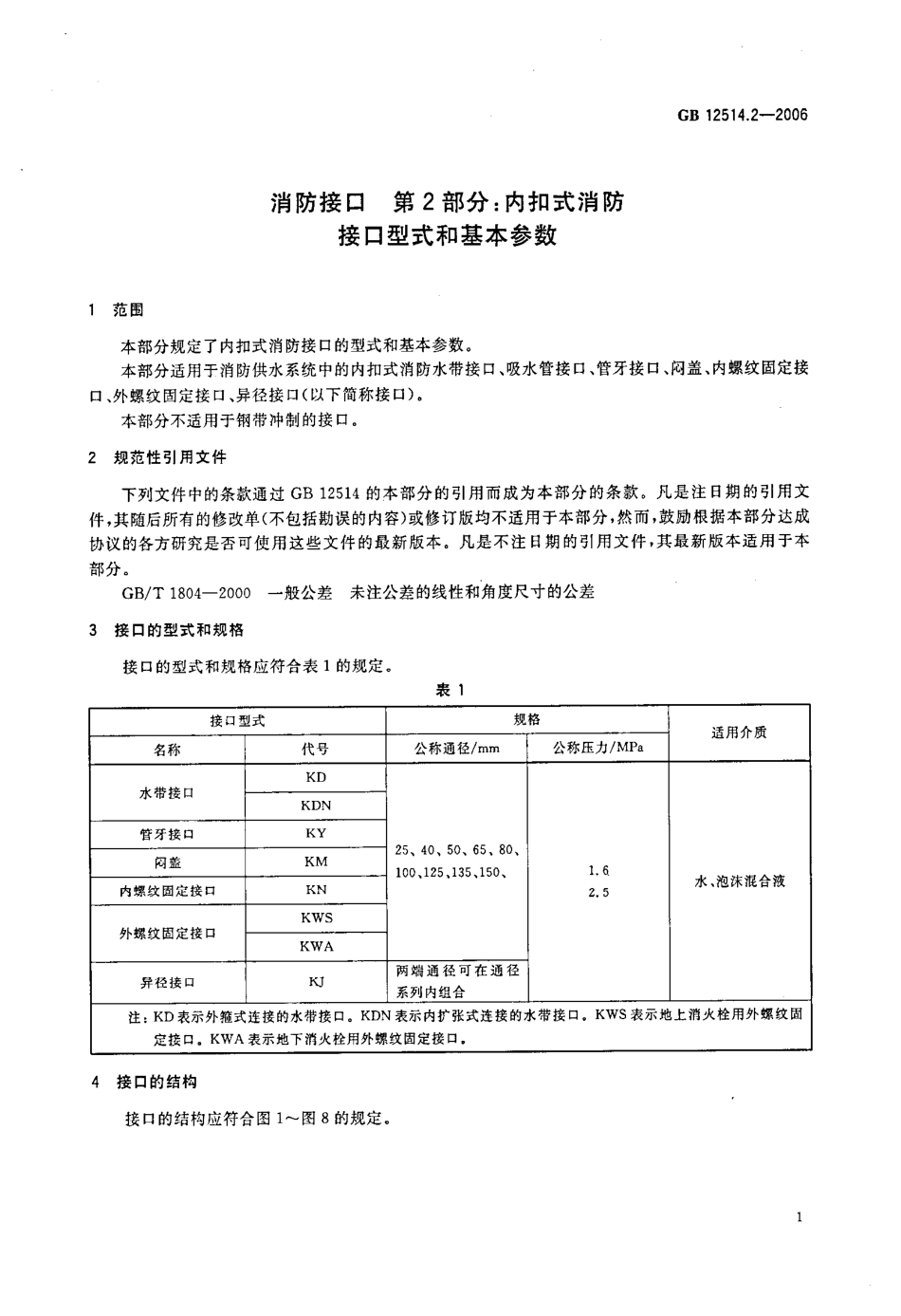

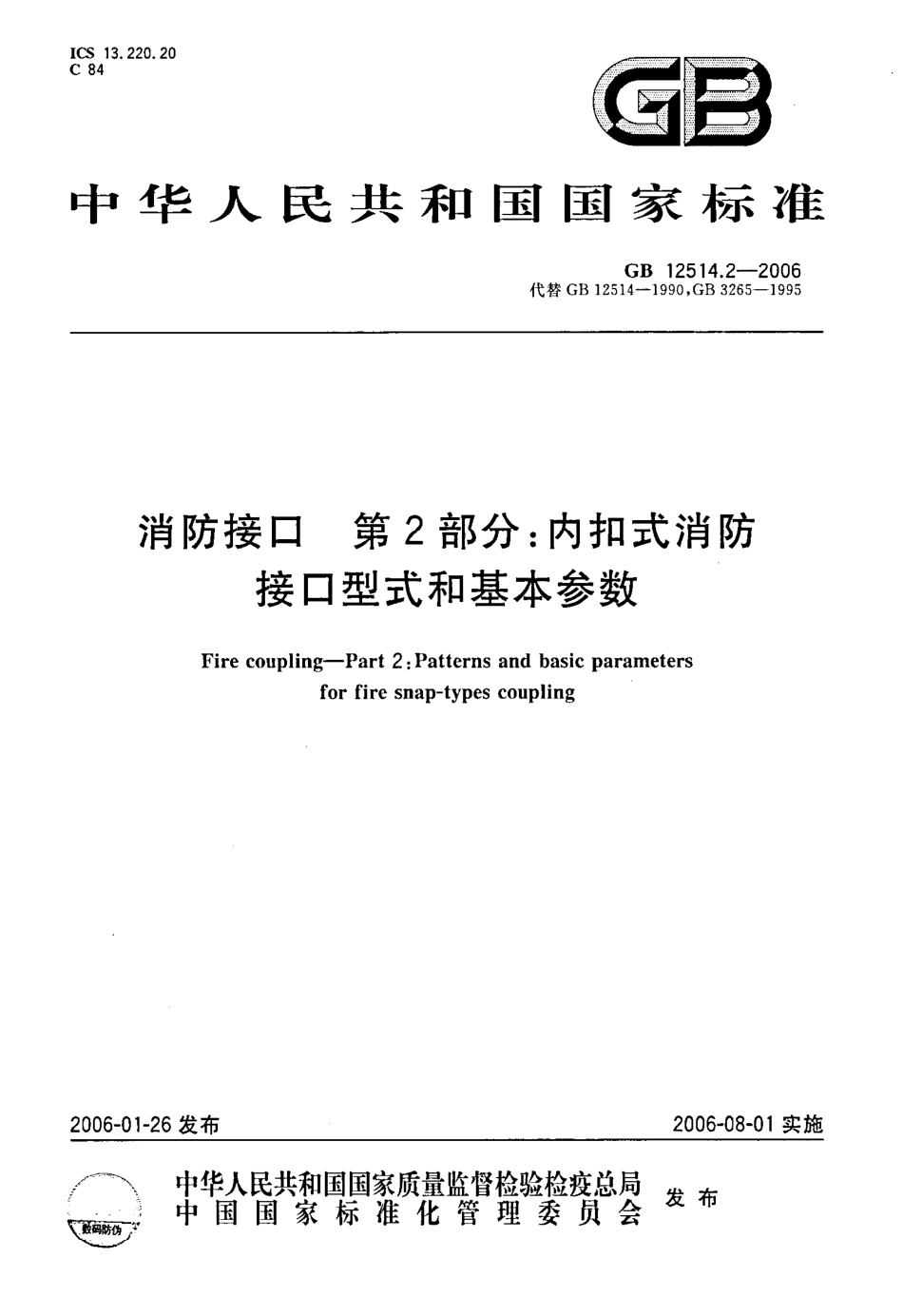

ICS13.220.20C84GB中华人民共和国国家标准GB12514.2-2006代替GB12514-1990,GB3265-1995消防接口第2部分：内扣式消防接口型式和基本参数Fire coupling-Part 2:Patterns and basic parametersfor fire snap-types coupling2006-01-26发布2006-08-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布数码防伪GB12514.2-2006消防接口第2部分：内扣式消防接口型式和基本参数1范围本部分规定了内扣式消防接口的型式和基本参数。本部分适用于消防供水系统中的内扣式消防水带接口、吸水管接口、管牙接口、闷盖、内螺纹固定接口、外螺纹固定接口、异径接口（以下简称接口）。本部分不适用于钢带冲制的接口。2规范性引用文件下列文件中的条款通过GB12514的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T1804-2000一般公差未注公差的线性和角度尺寸的公差3接口的型式和规格接口的型式和规格应符合表1的规定。表1接口型式规格适用介质名称代号公称通径/mm公称压力/MPaKD水带接口KDN管牙接口KY25、40、50、65、80、闷盖KM100、125、135、150、1.6水、泡沫混合液内螺纹固定接口KN2.5KWS外螺纹固定接口KWA两端通径可在通径异径接口KJ系列内组合注：KD表示外箍式连接的水带接口。KDN表示内扩张式连接的水带接口。KWS表示地上消火栓用外螺纹固定接口。KWA表示地下消火栓用外螺纹固定接口。4接口的结构接口的结构应符合图1图8的规定。1GB12514.2-2006图3KY型管牙接口图4KM型闷盖3
