GB 27789-2011 热塑性聚烯烃（TPO）防水卷材.pdf

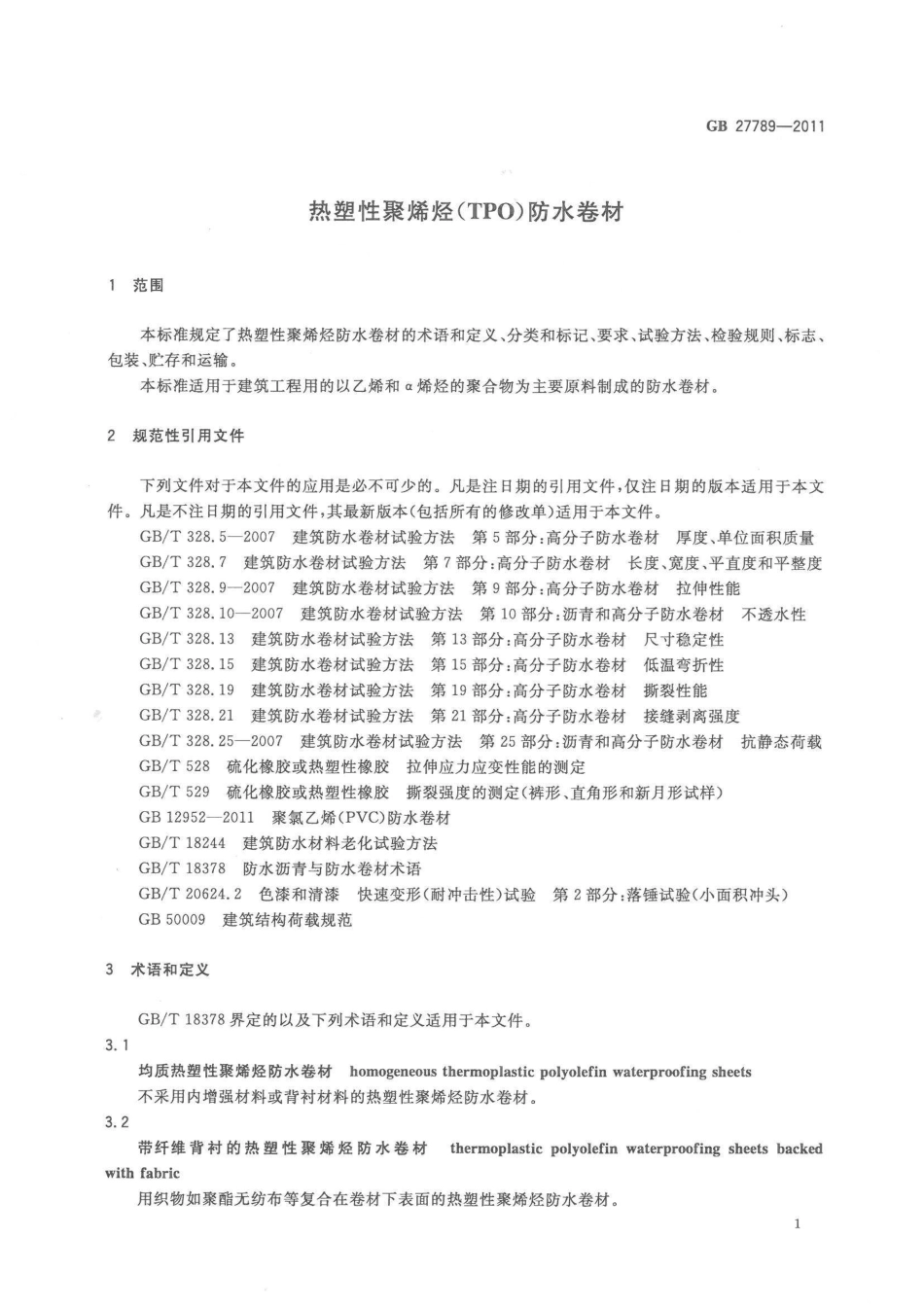

ICS91.120.30Q17中华人民共和国国家标准GB27789-2011热塑性聚烯烃(TPO)防水卷材Thermoplastic polyolefin sheets for waterproofing2011-12-30发布2012-11-01实施中华人民共和国国家质量监督检验检疫总局数码防中国国家标准化管理委员会发布GB27789-2011表2材料性能指标指标序号项目HL1中间胎基上面树脂层厚度/mm0.40最大拉力/(N/cm)200250拉伸拉伸强度/MPa12.0一2性能最大拉力时伸长率/%一15断裂伸长率/%500250一4热处理尺寸变化率/%2.01.00.55低温弯折性一40无裂纹6不透水性0.3MPa,2h不透水7抗冲击性能0.5kgm,不渗水8抗静态荷载”20kg不渗水9接缝剥离强度/(N/mm)4.0或卷材破坏3.010直角撕裂强度/(N/mm)60一11梯形撕裂强度/N25045012吸水率(70168h)/%4.0时间/h672外观无起泡、裂纹、分层、粘结和孔洞最大拉力保持率/%9090热老化13拉伸强度保持率/%90一(115)最大拉力时伸长率保持率/%90断裂伸长率保持率/%9090低温弯折性一40无裂纹外观无起泡、裂纹、分层、粘结和孔洞最大拉力保持率/%9090耐化拉伸强度保持率/%90一14学性最大拉力时伸长率保持率/%90断裂伸长率保持率/%9090低温弯折性一40无裂纹时间/h1500外观无起泡、裂纹、分层、粘结和孔洞人工最大拉力保持率/%9090公气候拉伸强度保持率/%90加速老化最大拉力时伸长率保持率/%90断裂伸长率保持率/%9090低温弯折性一40无裂纹抗静态荷载仅对用于压铺屋面的卷材要求。单层卷材屋面使用产品的人工气候加速老化时间为2500h。3
