GB 22207-2008 容积式空气压缩机 安全要求.PDF

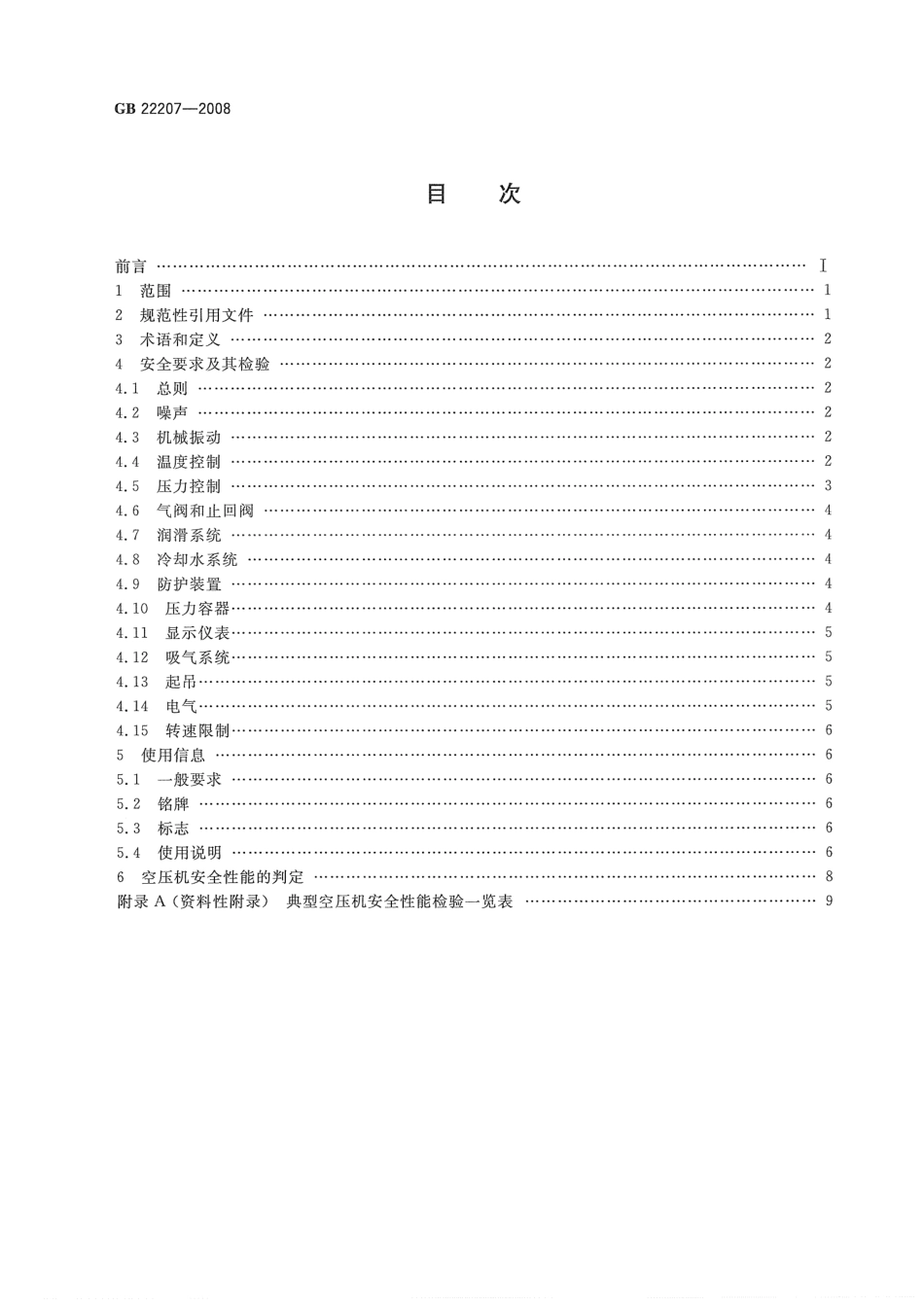

GB22207-2008目次1 范围.12规范性引用文件.14.1 总则.24.2噪声.24.6气阀和止回阀.44.8冷却水系统4.9防护装置.*44.10压力容器.454.12吸气系统.54.13起吊.54.14电气54.15转速限制65使用信息65.1一般要求65.2铭牌65.3标志65.4使用说明.66空压机安全性能的判定8附录A(资料性附录)典型空压机安全性能检验一览表9GB222072008容积式空气压缩机安全要求1范围本标准规定了容积式空气压缩机（以下简称“空压机”）的安全要求以及安全性能的检验判定方法。本标准包含的安全要求是针对空压机的所有主要危险（机器内部因材质问题造成的断裂危险除外)本标准适用于功率不小于0.25kW、排气压力为0.035MPa45MPa的空压机。本标准不适用于下列空压机：a)用于呼吸、潜水、外科手术等特殊供气的空压机；b)用于空气制动系统的空压机；c)用于气体输送系统的空压机；d)工艺流程及空分设备用空压机。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB150钢制压力容器GB151管壳式换热器GB4208外壳防护等级(IP代码)(GB4208一2008，IEC60529:2001,IDT)GB/T4975容积式压缩机术语总则(GB/T4975一1995，eqv IS03857-13857-2:1977)GB/T4980容积式压缩机噪声的测定GB/T7777容积式压缩机机械振动测量与评价GB/T16301船舶机舱辅机振动烈度的测量和评价GB/T12928船用中低压活塞空气压缩机GB/T12929船用高压活塞空气压缩机GB/T13279一般用固定的往复活塞空气压缩机GB/T13928微型往复活塞空气压缩机GB/T15706.1机械安全基本概念与设计通则第1部分：基本术语和方法JB/T3771移动式压缩机底盘技术条件JB/T4223车装容积式空气压缩机机组技术条件JB/T4253一般用喷油滑片空气压缩机JB/T6430一般用喷油螺杆空气压缩机JB/T6441压缩机用安全阀JB/T6539微型空气压缩机用钢制压力容器JB/T6905隔膜压缩机JB/T7662容积式压缩机术语回转压缩机JB/T8867固定的往复活塞空气压缩机储气罐JB/T8933全无油润滑往复活塞空气压缩机JB/T8934直联便携式往复活塞空气压缩机1GB22207-2008JB/T9107往复压缩机术语JB/T10525一般用喷油单螺杆空气压缩机JB/T10598一般用干螺杆空气压缩机技术条件JB/T10683中、高压往复活塞空气压缩机压力容器安全技术监察规程简易压力容器安全技术监察规程3术语和定义3.1空压机的术语定义符合GB/T4975、JB/T7662和JB/T91073.2机械安全的术语定义符合GB/T15706.1。3.3下列术语和定义要求适用手李标准。压力释放装置起跳压力open pressure of pressure release equipment压力释放装置开始起跳并大量释放压缩空气瞬间，压力释放装置上游压力。4安全要求及其检验4.1总则4.1.1空压机设计、生产、安装、维护、操作及其验收应符合相应的产品标准。4.1.2微型往复活塞空压机应符合GB/T13928的规定。4.1.3一般用周的往复活塞空压机应符合GB/T13279的规定4.1.4一般用喷油螺杆空压机应符合JB/T6430的规定。4.1.5一般用喷油单螺杆空压机应符合JB/T10525的规定4.1.6一般用喷油滑片空压机应符合JB/T4253的规定。4.1.7一般用干繁杆堂压机应符合JB/T0598的规定。4.1.8隔膜空压机应符合JB/T6905的规定4.1.9全无油润滑往复活塞空压机应符合JB/个8933的规定4.1.10直联便携式往复活塞空压机应符合JB/T8934的规定4.1.11船用中低压活塞式空压机应符合GB/T12928的规定4.1.12船用高压活塞式空压机应符合GB/T12929的规定。4.1.13车装容积式空压机应符合JB/T4223的规定。4.1.14中、高压往复活塞室压机应符合JB/T10683的规定。4.1.15移动式空压机应符合相应产品标准的规定，其底盘应符合JB/T3771的规定。4.2噪声4.2.1空压机噪声声功率级的测量应符合GB/T4980的规定。4.2.2空压机噪声声功率级应符合4.1规定的产品标准要求。4.3机械振动4.3.1船用活塞空压机机械振动的测量应符合GB/T16301的规定，其他空压机机械振动的测量应符合GB/T7777的规定。4.3.2船用中低压活塞空压机振动烈度应符合GB/T12928的规定。4.3.3船用高压活塞空压机振动烈度应符合GB/T12929的规定。4.3.4其他空压机振动烈度值应符合GB/T7777的规定。4.4温度控制4.4.1排气温度和润滑油温度4.4.1.1当空压机在制造厂规定的使用环境和最终排气压力为额定排气压力条件下稳定运行时，各级2
