GB 2893.3-2010 图形符号 安全色和安全标志 第3部分：安全标志用图形符号设计原则.pdf

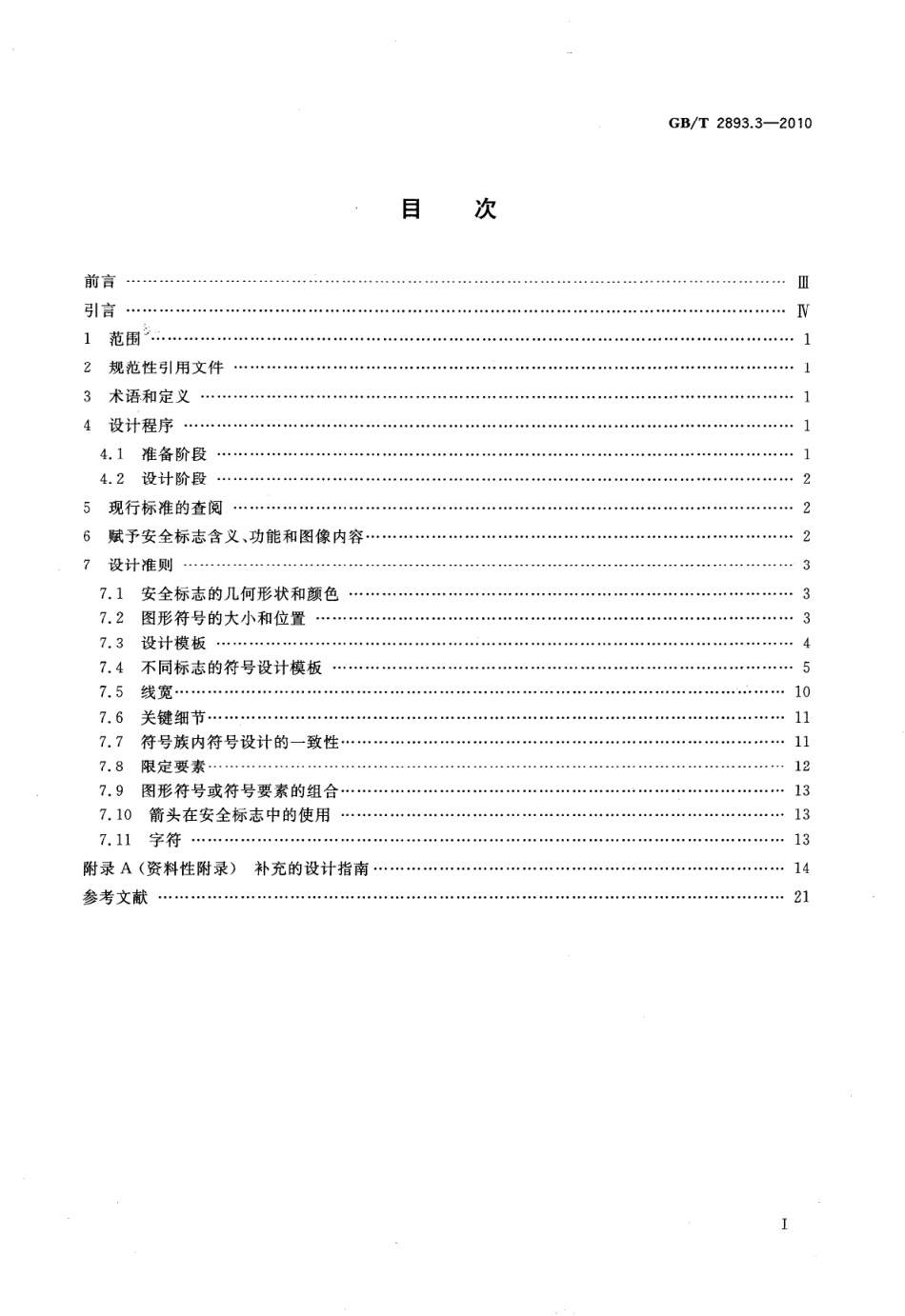

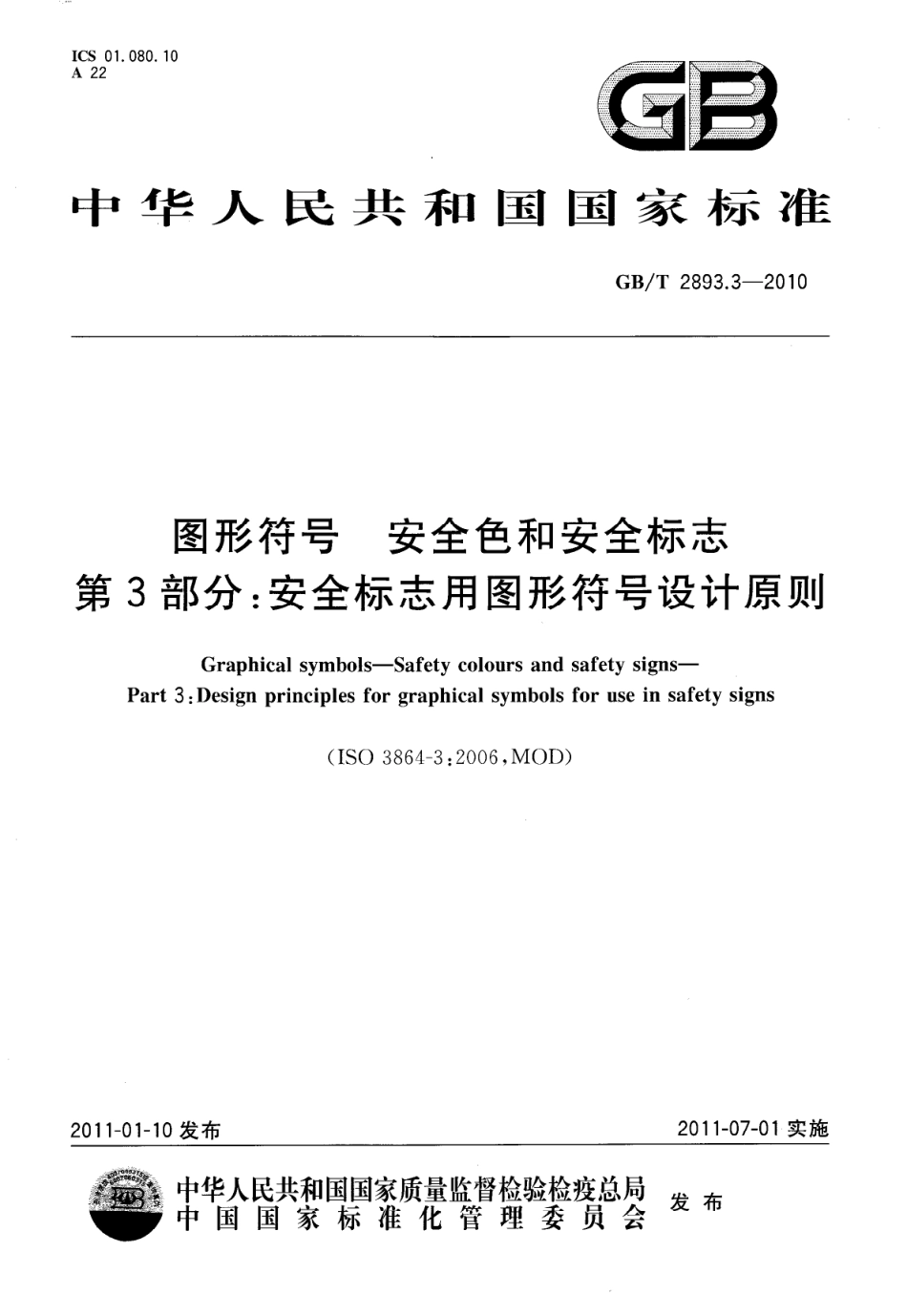

ICs01.080.10A22中华人民共和国国家标准GB/T2893.3-2010图形符号安全色和安全标志第3部分：安全标志用图形符号设计原则Graphical symbols-Safety colours and safety signs-Part 3:Design principles for graphical symbols for use in safety signs(ISO3864-3:2006,MOD)2011-01-10发布2011-07-01实施中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会GB/T2893.3-2010目次前言引言1范围12规范性引用文件13术语和定义14设计程序14.1准备阶段14.2设计阶段25现行标准的查阅26赋予安全标志含义、功能和图像内容27设计准则37.1安全标志的几何形状和颜色37.2图形符号的大小和位置37.3设计模板47.4不同标志的符号设计模板57.5线宽107.6关键细节117.7符号族内符号设计的一致性117.8限定要素127.9图形符号或符号要素的组合137.10箭头在安全标志中的使用137.11字符13附录A(资料性附录)补充的设计指南14参考文献21IGB/T2893.3-2010前言GB/T2893图形符号安全色和安全标志分为4个部分：一第1部分：工作场所和公共区域中安全标志的设计原则；一第2部分：产品安全标签的设计原则：第3部分：安全标志用图形符号设计原则：一第4部分：安全标志材料的色度属性和光度属性。本部分为GB/T2893的第3部分。本部分按照GB/T1.1一2009给出的规则起草。本部分使用重新起草法修改采用IS03864-3:2006图形符号安全色和安全标志第3部分：安全标志用图形符号设计原则。本部分与IS03864-3:2006相比，作了以下结构调整：一将第4章、第5章和第6章的内容调整为分条表述的形式。本部分与IS03864-3:2006的技术性差异及其原因如下：一关于规范性引用文件，本部分做了具有技术性差异的调整，以便于标准在我国的应用。调整的情况集中反映在第2章“规范性引用文件”巾，具体调整如下：用修改采用国际标准的GB/T2893.1代替IS03864-1;用修改采用国际标准的GB/T2893.2代替IS03864-2;用与国际标准在技术内容上对应但没有采标关系的GB/T15565(所有部分)代替IS017724;删除规范性引用文件IS07010。将设计模板外形尺寸由70mm更改为：正方形边长100mm、圆形直径112mm、三角形边长140mm(见7.3)，以便使不同形状的安全标志具有相同的表观尺寸，并能够与我国现行标准的规定相协调。本部分与IS03864-3:2006相比，作了下列编辑性修改：一更换了IS03864-3:2006屮的图1、图3和图4的示例图形：一删除了IS03864-3:2006中的图17，将原图18编号调整为图17。本部分由全国图形符号标准化技术委员会(SAC/TC59)提出并归口。本部分起草单位：中国标准化研究院、公安部天津消防研究所、中国人民大学艺术学院。本部分主要起草人：陈永权、白殿一、姚松经、张亮、邹传瑜、安姚舜。GB/T2893.3-2010引言安全标志中的图形符号用途非常广泛，因此，有必要制定安全标志用图形符号的标准化原则，以便确保这些符号在设计上的清晰性和一致性，从而提高对这些符号的认知和理解。GB/T2893的本部分中规定的设计原则是安全标志标准化的基础。安全标志中使用的图形符号并非总是直观易懂。因此，通常需要采用培训的方式使人们了解这些符号的含义。也可通过在操作手册、企业公告或培训材料中说明图形符号含义的方式代替培训。在使用安全标志时添加辅助性文字同样可以起到增强图形符号易理解性的作用。W
