GB 27898.3-2011 固定消防给水设备 第3部分：消防增压稳压给水设备.PDF

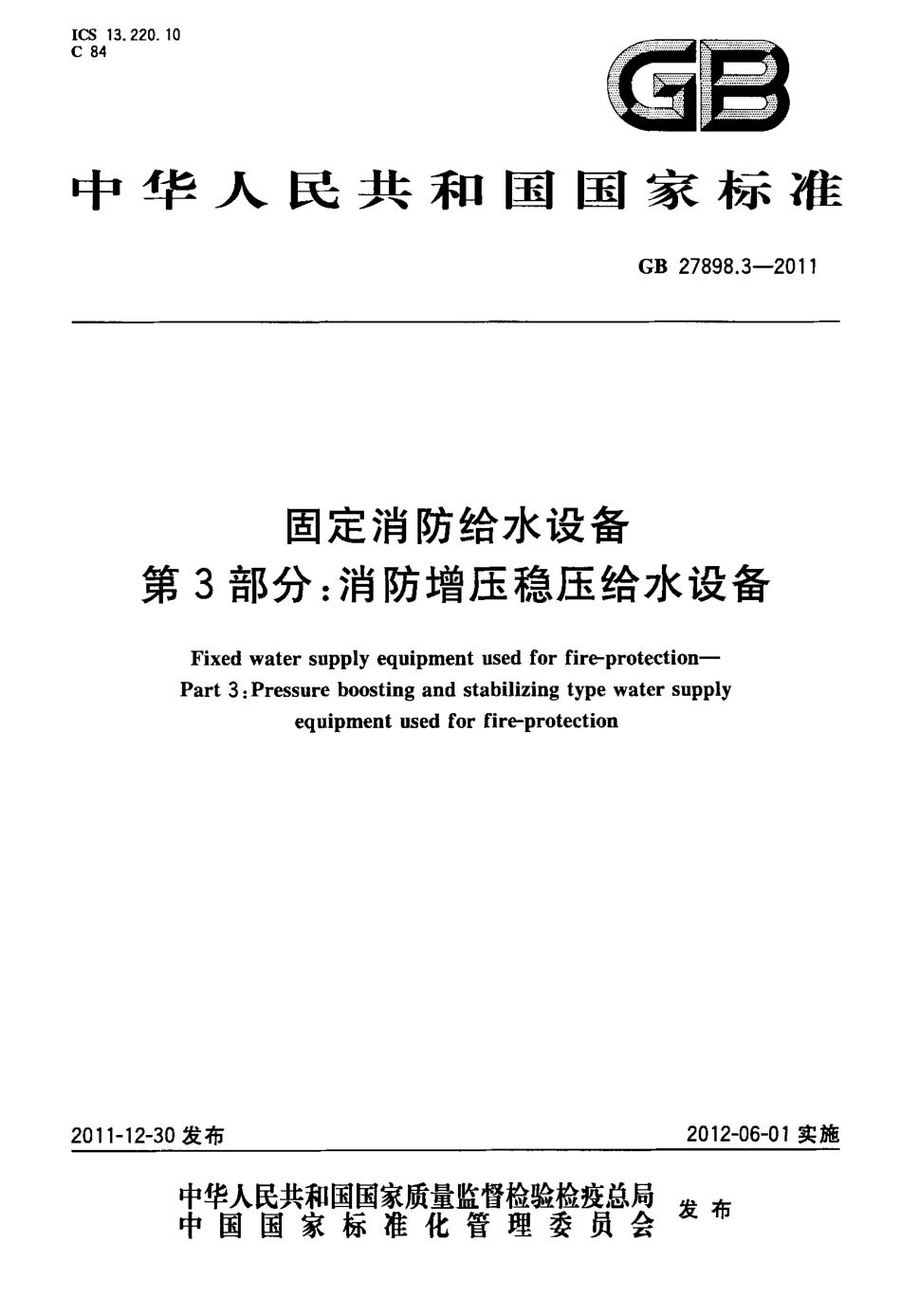

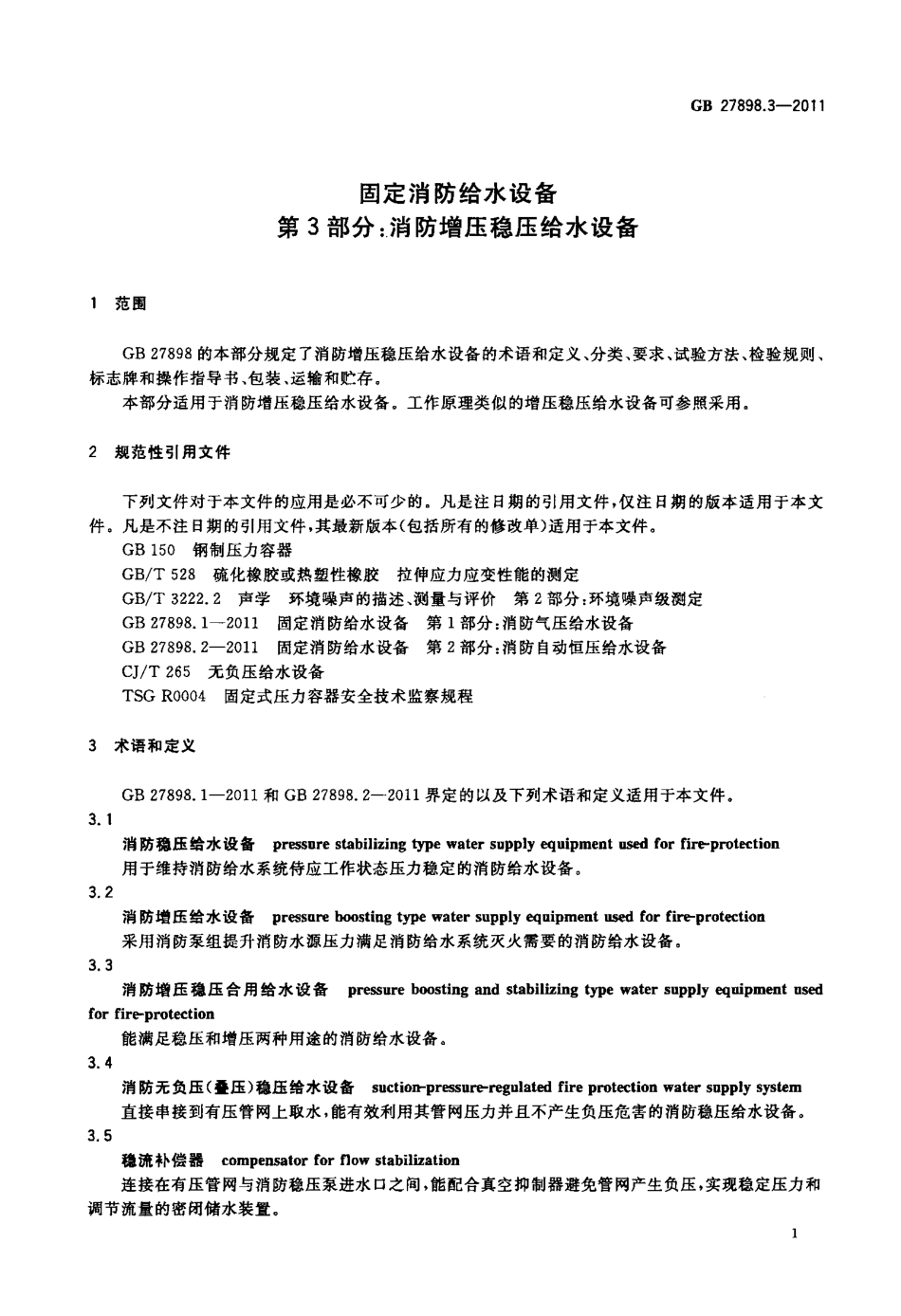

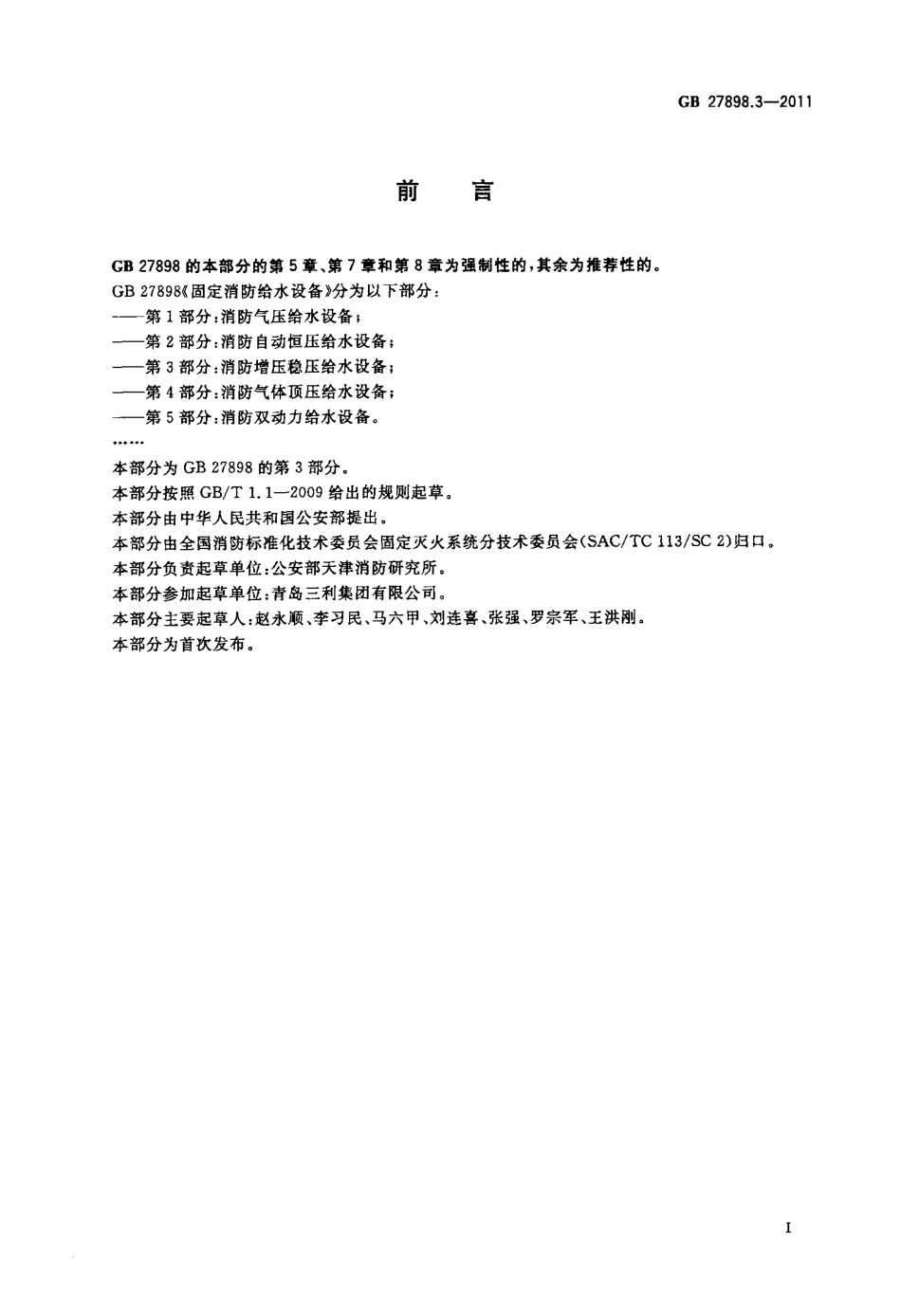

I C S1 3 2 2 0 1 0C8 4雷亘,t l 华人民共和国国家标准G B2 7 8 9 8 3 2 01 1固定消防给水设备第3 部分：消防增压稳压给水设备F i x e dw a t e rs u p p l ye q u i p m e n tu s e df o rf i r e-p r o t e c t i o n-P a r t3：P r e s s u r eb o o s t i n ga n ds t a b i l i z i n gt y p ew a t e rs u p p l ye q u i p m e n tu s e df o rf i r e-p r o t e c t i o n2 0 11-1 2-3 0 发布2 0 1 2-0 6-0 1 实施宰瞀鹊鬻瓣警糌瞥鐾发布中国国家标准化管理委员会“1”前言G B2 7 8 9 8 的本部分的第5 章、第7 章和第8 章为强制性的，其余为推荐性的。G B2 7 8 9 8 固定消防给水设备分为以下部分：第1 部分：消防气压给水设备第2 部分：消防自动恒压给水设备；第3 部分：消防增压稳压给水设备；第4 部分：消防气体顶压给水设备；第8 部分：消防双动力给水设备。G B2 7 8 9 8 3 2 0 1 1本部分为G B2 7 8 9 8 的第3 部分。本部分按照G B T1 1 2 0 0 9 给出的规则起草。本部分由中华人民共和国公安部提出。本部分由全国消防标准化技术委员会固定灭火系统分技术委员会(S A C T C1 1 3 S C2)归口。本部分负责起草单位：公安部天津消防研究所。本部分参加起草单位：青岛三利集团有限公司。本部分主要起草人：赵永顺、李习民、马六甲、刘连喜、张强、罗宗军、王洪刚。本部分为首次发布。1 范围固定消防给水设备第3 部分：消防增压稳压给水设备G B2 7 8 9 8 3 2 0 11G B2 7 8 9 8 的本部分规定了消防增压稳压给水设备的术语和定义、分类、要求、试验方法、检验规则、标志牌和操作指导书、包装、运输和贮存。本部分适用于消防增压稳压给水设备。工作原理类似的增压稳压给水设备可参照采用。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。G B1 5 0 钢制压力容器G B T5 2 8 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定G B T3 2 2 2 2 声学环境噪声的描述、测量与评价第2 部分：环境噪声级测定G B2 7 8 9 8 1 2 0 1 1 固定消防给水设备第1 部分：消防气压给水设备G B2 7 8 9 8 2 2 0 1 1固定消防给水设备第2 部分：消防自动恒压给水设备C J T2 6 5 无负压给水设备T S GR 0 0 0 4 固定式压力容器安全技术监察规程3 术语和定义G B2 7 8 9 8 1 2 0 1 1 和G B2 7 8 9 8 2 2 0 1 l 界定的以及下列术语和定义适用于本文件。3 1消防稳压给水设备p r e s s u r es t a b i l i z i n gt y p ew a t e rs u p p l ye q u i p m e n tu s e df o rf i r e-p r o t e c t i o n用于维持消防给水系统侍应工作状态压力稳定的消防给水设备。3 2消防增压给水设备p r e s s u r eb o o s t i n gt y p ew a t e rs u p p l ye q u i p m e n tu s e df o rf i r e-p r o t e c t i o n采用消防泵组提升消防水源压力满足消防给水系统灭火需要的消防给水设备。3 3消防增压稳压合用给水设备p r e s s u r eb o o s t i n ga n ds t a b i l i z i n gt y p ew a t e rs u p p l ye q u i p m e n tu s e df o rf i r e-p r o t e c t i o n能满足稳压和增压两种用途的消防给水设备。3 4消防无负压(叠压)稳压给水设备s u c t i o n-p r e s s u r e-r e g u l a t e df i r ep r o t e c t i o nw a t e rs n p p l ys y s t e m直接串接到有压管网上取水，能有效利用其管网压力并且不产生负压危害的消防稳压给水设备。3 5稳流补偿器c o m p e n s a t o rf o rf l o ws t a b i l i z a t i o n连接在有压管网与消防稳压泵进水口之间，能配合真空抑制器避免管网产生负压，实现稳定压力和调节流量的密闭储水装置。1G B2 7 8 9 8 3 2 0”3 6真空抑制器v a c u u ms u p p r e s s o r安装在稳流补偿器上，自动完成真空的检测、处理、执行，数据反馈等控制功能的装置。3 7补偿水容积V 4v o l u m eo fc o m p e n s a t i o nw a t e r消防无负压(叠压)稳压给水设备在有压管网断水或不能提供有压水源时，由稳流补偿器提供的应急消防稳压用水的容积。3 8取水压力下限P sl o w e rl i m i to fw a t e r-l i f t i n gp r e s s u r e消防无负压(叠压)稳压给水设备被允许从有压管网取水的最低压力限值。4 分类4 1 产品分类4 1 1 按应用范围分为：a)消防稳压给水设备，特征代号W；b)消防增压给水设备，特征代号Z Y；c)消防增压稳压合用给水设备，特征代号W Z。4 1 2 按稳压工作形式分为：a)胶囊式消防稳压给水设备，特征代号省略；b)补气式消防稳压给水设备，特征代号Q；c)消防无负压(叠压)稳压给水设备，特征代号G。4 2 型号编制4 2 1 消防稳压给水设备按以下方法编制型号。O 4 5o 0 54 2 旦罩一口一D-一DL 一企业自定义L 一有效水容积或补偿水容积，单位为立方米(m 3)L 一止气充气压力或取永压力下限，单位为十倍兆帕(M P a】L 一稳压分类特征代号(见4 1 2)L 一消防稳压给水设备示倒1：设备型号W Q3 0 4 5 一A B c 表示A J 3 c 补气式消防稳压给水设备，止气压力为o 3 M P a，消防有效水m 3。示倒2：设备型号W G0 s o 4 5 一K L M 表示K L M 消防无负压(叠压)式稳压给水设备，取水压力下M P a，消防补偿水容积0 4 5 m 3。2 消防增压给水设备按以下方法编制型号。Z Y 口口一口一口L 一企业自定义L 一操控柜总功率，单位为千瓦(k W)L 一消防额定工作压力，单位为十倍兆帕(M P a 1 0)消防额定工作流量，单位为升每秒(L s)L 一消防增压给水设备示倒：设备型号Z Y6 1 1 5 2 2 一D E F 表示D E F 消防增压给水设备，消防额定工作压力0 6 M P a，消防额定工作流量1 5L s。操拉柜总功率2 zk W。24 2 3 消防增压稳压合用给水设备按以下方法编制型号。G B2 7 8 9 8 3 2 0 11业自定义防额定工作压力，单位为十倍兆帕(M P aX1 0)消额定工作流量，单位为升每秒(L s)效水容积补偿水容积，单位为立方米(m 3)气充气压力取水压力下限，单位为十倍兆帕(M P a X1 0)压分类特征代号(见4 1 2)防增压稳压合用给水设备示倒1：设备型号W Z Q2 5 o 3(4 2 0)一D E F 表示D E F 型补气式消防增压稳压合用给水设备，止气压力为0 2 S M P a，消防有效水容积0 3r f；3，消防额定工作压力0 4 M P a，消防额定工作流量2 0 L s。示倒2：设备型号W Z2 O 3(5 1 0)一H U 表示H U 型胶囊式消防增压稳压合用给水设备，充气压力为0 2 M P a 消防有效水容积0 3m 3，消防额定工作压力0 5M P a，消防额定工作流量1 0L s。5 要求5 1 基本参数5 1 1消防增压稳压给水设备(以下简称设备)的气压水罐止气充气压力P，不应小于0 1 SM P a。5 1 2 设备的消防额定工作流量Q。不应小于1 0L s。5 1 3 设备的消防额定工作压力P；不应低于0 3M P a。5 1 4 设备的补偿水容积u 或有效水容积U 不应小于0 3 m 3。5 2 设备构成和部件5 2 1 设备构成5 2 1 1 设备构成部件至少应包括水泵机组、管道阀门及附件、测控仪表、操控柜等；稳压型设备还应包括气压水罐及附件，其中无负压(叠压)设备应包括稳流补偿器。5 2 1 2 设备各部件应集中布置，整体应紧凑、整齐，且应方便维护和检修。5 2 1 3 设备各部件安装应牢固，连接应可靠。5 2 2 部 串通用要求5 2 2 1 设备的外购部件应选用符合国家标准或行业标准的通用产品，且应优先选择消防专用产品。由生产商研发生产的专用部件应通过产品技术鉴定。5 2 2 2应选用压力容器生产商按照G B1 5 0 规定生产的气压水罐。其运行安全性应符合T S GR 0 0 0 4 的要求。5 2 2 3 设备使用的气压水罐、管道阀门及附件耐压等级不应低于最高工作压力的1 5 倍。5 2 2，4 设备使用的压力表量程和精度应选用合理，监视压力仪表精度不应低于2。5 级，控压仪表精度应符合5 1 3 的要求。压力表外壳公称直径不应小于 0 0m m。5 3 外观和标识5 3 1 设备外观5 3 1 1设备各部件外表面不应有明显的磕碰伤痕、变形等缺陷。3G B2 7 8 9 8 3 2 0”5 3 1 2 设备涂层应完整美观。同类部件表面涂层颜色应一致。5 3 2 设备标识5 3 2 1 应设置设备标志牌，标志牌应符合8 1 的要求。5 3 2 2 设备各部件标志牌内容应清晰完整。5 3 2 3 在设备可能危及人身安全处、需防止不当操作和误操作处应挂置警示标识，标识应清晰醒目。5 3 2 4 设备给水管道应喷涂标识水流方向的箭头。5 4 控制功能5 4 1 稳压运行5 4 1 1补气式设备应具有给水压力控制与罐内水位控制互锁功能。5 4 1 2 在P。p。工作压力范围和气压水罐液位变化范围内，设备的设定压力与实测压力的偏差以及对于不同压力扰动测得的重复性偏差均不得大于0 0 2M P a。液位控制重复性偏差不应大于1 Oc m。5 4 1 3 具有消防水池(水箱)水位控制功髓的设备，在消防稳压运行状态，遇水池水位低于设定限制时，设备应自动停止稳压泵工作并发出缺水报警信号，如遇火警不应影响消防泵组的启动运行a5 4 1 4 稳压泵组应采用交替运行方式。投入消防运行状态后，稳压泵组应停止工作。5 4 2 消防运行状态启动方式设备的消防运行状态启动方式应符合G B2 7 8 9 8 1 2 0 1 1 中5 4 2 的要求。5 4 3 消防运行状态退出方式设备的消防运行状态退出方式应符合G B2 7 8 9 8 1 一z 0 1 l 中5 4 3 的要求。5 4 4 水泵切换设备的水泵切换功能应符合G B2 7 8 9 8 1 2 0 1 1 中5 4 4 的要求。5 4 5 巡检设备的巡检功能应符合G B2 7 8 9 8 1 2 0 1 1 中5 4 5 的要求。5 4 6 运行记录设备的运行记录功能应符合G B2 7 8 9 8 1 2 0 1 l 中5 4 6 的要求。5 4 7 无负压(叠压)设备的特殊要求5 4 7 1 设备在水源压力为正常取水压力条件下按最大稳压工作流量给水时，设备与水源连接处不应产生负
