井玉龙

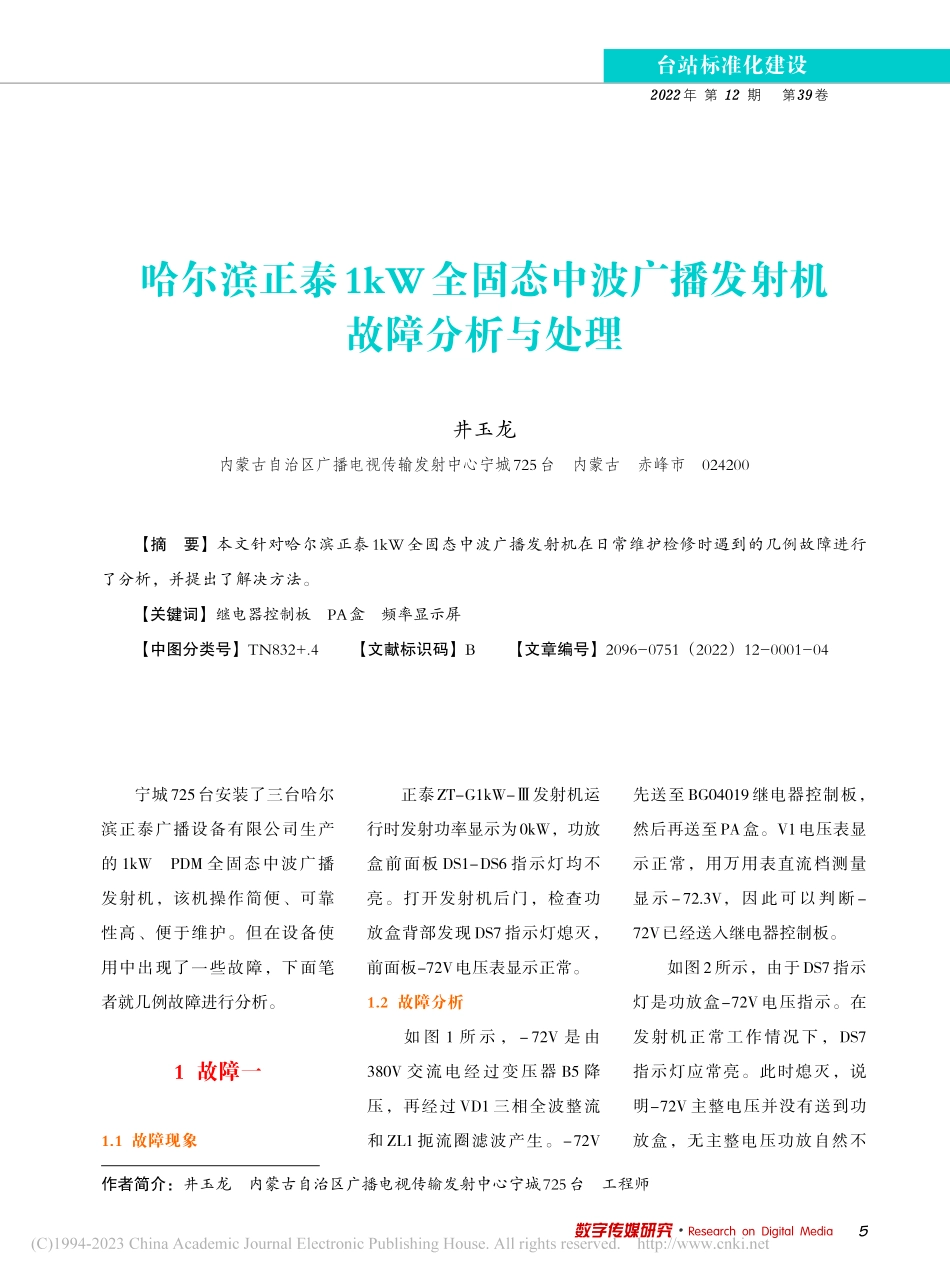

数字传媒研究Research on Digital Media2022年 第 12 期第39卷哈尔滨正泰1kW全固态中波广播发射机故障分析与处理作者简介:井玉龙内蒙古自治区广播电视传输发射中心宁城725台工程师井玉龙内蒙古自治区广播电视传输发射中心宁城725台内蒙古赤峰市024200宁城725台安装了三台哈尔滨正泰广播设备有限公司生产的 1kWPDM 全固态中波广播发射机,该机操作简便、可靠性高、便于维护。但在设备使用中出现了一些故障,下面笔者就几例故障进行分析。1 故障一1.1 故障现象正泰ZT-G1kW-发射机运行时发射功率显示为0kW,功放盒前面板 DS1-DS6 指示灯均不亮。打开发射机后门,检查功放盒背部发现 DS7 指示灯熄灭,前面板-72V电压表显示正常。1.2 故障分析如 图 1 所 示,-72V 是 由380V 交流电经过变压器 B5 降压,再经过 VD1 三相全波整流和 ZL1 扼流圈滤波产生。-72V先送至 BG04019 继电器控制板,然后再送至PA盒。V1电压表显示正常,用万用表直流档测量显示-72.3V,因此可以判断-72V已经送入继电器控制板。如图2所示,由于DS7指示灯是功放盒-72V 电压指示。在发射机正常工作情况下,DS7指示灯应常亮。此时熄灭,说明-72V 主整电压并没有送到功放盒,无主整电压功放自然不【摘要】本文针对哈尔滨正泰1kW全固态中波广播发射机在日常维护检修时遇到的几例故障进行了分析,并提出了解决方法。【关键词】继电器控制板PA盒频率显示屏【中图分类号】TN832+.4【文献标识码】B【文章编号】2096-0751(2022)12-0001-04台站标准化建设5数字传媒研究Research on Digital Media台站标准化建设TAI ZHAN BIAO ZHUN HUA JIAN SHE能正常工作,导致发射机不能正常运行。可见,问题出在继电器控制板上。继电器控制板和-72V 主整电压有关的电路如图2所示。当按 动 开 机 键 后,J1 继 电 器 得电,J1 的常开触点 1 和 2 连通。如图 1 所示,-72V 主整电源通过 40 电 阻 向 PA 盒 3 只22000F 电解电容缓慢充电,当充电电压达到60V左右时,场效应管 A4 导通,驱动继电器 J2线 包 得 电,J2 的 常 开 触 点 吸合,充电电阻被 J2 继电器短接,-72V直接从J2触点送至功放盒 PA。当关机时,J1 继电器失电,J1 的常闭触点 1 和 3 接通,3个22000F电解电容通过68泄放电阻进行放电。按动开机键后,仔细观察继电器控制板,并没有听到 J1合闸的声音,因此判断-72V 电压并没有输出。分析有两种可能,一是继电器 J1 本身故障,二是 DC24V 没有供电电压。检查继电器 J1 未发现异常,而用万用表测量 DC24V 显示 0V,确定是继电器 J1 无供电电压,使得 J1 常开触点无法闭合,-72V无法从继电器控制板输出。如图1所示,DC24V是由电路板控制电源 2 的三端稳压器图1电源控制原理图图2继电器控制板原理图6数字传媒研究Research on Digital Media2022年 第 12 期第39卷台站标准化建设W7824 产生,测量输入电压正常,输出电压是 0V,问题出在此三端稳压器上。1.3 故障处理更换 W7824 三端稳压器后重新开机,故障消除,发射机满功率播出。2 故障二2.1 故障现象正泰ZT-G1kW-发射机在正常播出时,PA 盒某一路功放上下指示灯全部变红,发射机降功率播出,PA 盒电流减小。再关机重启后,有时不正常,有时恢复正常,然而播出一段时间后故障依旧。2.2 故障分析起初判断是信号源电平过高,导致音频瞬时调幅度过大从而使发射机保护。在降低了入 机 音 频 电 平 后,故 障 无 改善。检查控制桌和发射机音频处理器后均未发现异常。因 PA盒有指示灯变红,因此需要将PA盒拆下进行检查。在将 PA 盒从发射机上移除时,突然发现在放置PA盒的铜板上有粉末状物体,并且在和PA 盒底部接触的铜板上有打火痕迹,初步分析PA盒上肯定有器件损坏。仔细检查 PA 盒上的电子原器件,发现连接 22000F 电解电容 C8 引脚上的螺丝有粉末状物体,怀疑是电容老化流出的电 解 质,导 致 电 容 量 显 著 减小,从 减 小 了 功 放 带 负 载 能力。当信号源电平低时尚能勉强 播 出,一 旦 信 号 源 电 平 增大,发射机即降功率保护。2.3 故障处理用螺丝刀将 C8 电容拆下,清理引脚的杂质,用万用表电容档测量此电容容量发现仅为20.54nF,正常应该是F级(由于超万用表量程,所以无具体数字显示),故此电容损坏无疑。更换新的电容后,开机试播出,发射机故障消除,不再保护。3 故障三3.1 故障现象正泰ZT-G1kW-发射机频率显示屏正常时应显示发射机本频675(内蒙古广播电视台汉语综合广播,频率675kHz),但是此频率显示屏有时会显示和本频不同的三位数字,更多时候是无显示。用手使劲按压电路板后,显示又恢复正常。3.2 故障分析首先判断发射机是不是跑频。在 频 率 显 示 屏 显 示 异 常时,用数字示波器连接好发射机射频输出监测端口。按自动测量后观察发射机载频正常,因此判断问题出在频率显示板上。将频率计数显示板从发射机上拆下,发现显示板上有4个8段液晶数码管,通过共阴极相连。还有一块 ICM7216D 显示驱动、频率计数集成芯片,由直流 5V 电源为其供电。仔细检查显示板上各电子元器件引脚有没有虚焊现象。经查发现10MHz晶振 Y1 引脚松动,由于晶振是产 生 给 芯 片 计 数 用 的 时 钟 信号,如果晶振不能正常工作,则时钟信号必然异常,从而导致计数不准或无数字显示。3.3 故障处理对晶振松动的引脚进行加焊,重 新 装 机 后,开 机 试 运行,频率显示恢复正常,故障消除。4 故障四4.1 故障现象7数字传媒研究Research on Digital Media台站标准化建设TAI ZHAN BIAO ZHUN HUA JIAN SHE哈 尔 滨 正 泰 ZHTPDM1kW-发射机和其他发射机都正常运行时,前面板上的报警器总是时不时发出报警声,而此时发射机各项参数均正常。在关掉其他发射机,只单独开此发射机时,报警声消失。4.2 故障分析从故障现象看,此应为发射机因受其他发射机电磁干扰而导致报警器误报警。连接报警器的电路如图3所示(虚线框内二极管IN4148为后加)。当发射机正常播出时,从单片机来的报警信号应该为低电平,此时三极管 V1 不导通,集电极无电流,报警器不发出响声。当发射机播出异常时,从单片机来的报警信号转为高电平,此时三极管 V1 导通,集电极流过电流驱动蜂鸣器发声。为 此 在 发 射 机 正 常 播 出时,测量三极管 V1 的基极电压为 0.75V,已经达到三极管开启电 压,使 三 极 管 集 电 极 有 漏流,导致报警器误报警。若想消除误报警,需设法将 V1 基极电压降低0.7V。4.3 故障处理如图3所示,在三极管基极前端虚线框处串接1个IN4148二极管。由于此二极管的导通压降约0.7V左右,使得V1的基极电压降至 0.05V,三极管不工作,集电极无漏流。串接二极管后,开机试运行,蜂鸣器不再误报警。结 束 语发射机的安全可靠运行是安全播出的必要条件,在日常值班中我们要记录好发射机正常运行时的各项数据。遇到故障时通过查看图纸并结合实际电路,与正常运行时的各项参数 及 指 示 灯 显 示 情 况 进 行 比对,边推理边验证,一步步进行查找分析。如此则能较快速的找到故障点,达到事半功倍的效果。审稿人:谷海峰内蒙古自治区广播电视局总工程师责任编辑:王学敏图3报警信号电路图8
