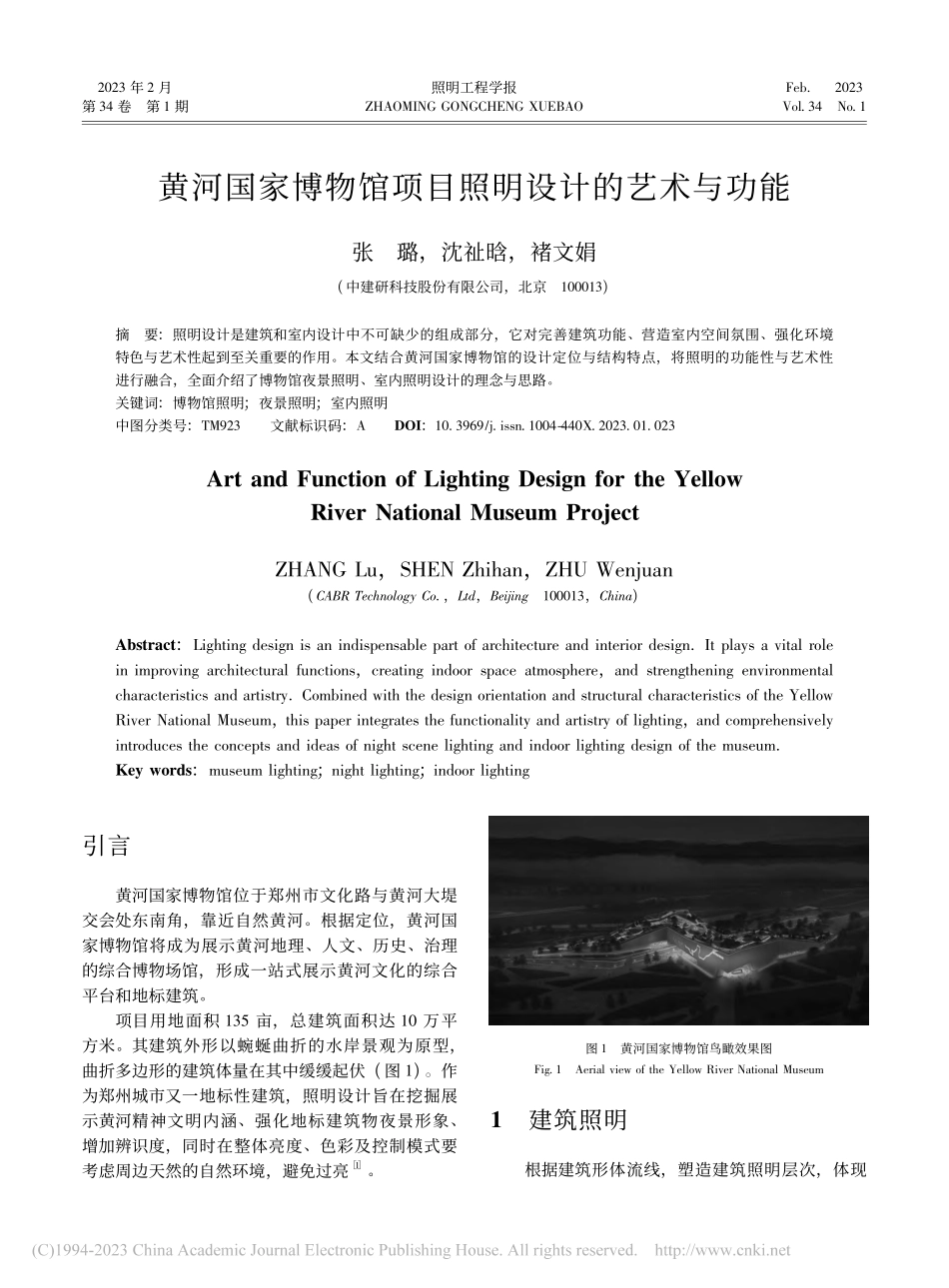

2023 年 2 月第 34 卷第 1 期照明工程学报ZHAOMING GONGCHENG XUEBAOFeb2023Vol.34No.1黄河国家博物馆项目照明设计的艺术与功能张璐，沈祉晗，褚文娟(中建研科技股份有限公司，北京100013)摘要:照明设计是建筑和室内设计中不可缺少的组成部分，它对完善建筑功能、营造室内空间氛围、强化环境特色与艺术性起到至关重要的作用。本文结合黄河国家博物馆的设计定位与结构特点，将照明的功能性与艺术性进行融合，全面介绍了博物馆夜景照明、室内照明设计的理念与思路。关键词:博物馆照明;夜景照明;室内照明中图分类号:TM923文献标识码:ADOI:10.3969/j.issn.1004-440X.2023.01.023Art and Function of Lighting Design for the Yellowiver National Museum ProjectZHANG Lu，SHEN Zhihan，ZHU Wenjuan(CAB Technology Co，Ltd，Beijing100013，China)Abstract:Lighting design is an indispensable part of architecture and interior design It plays a vital rolein improving architectural functions，creating indoor space atmosphere，and strengthening environmentalcharacteristics and artistry Combined with the design orientation and structural characteristics of the Yellowiver National Museum，this paper integrates the functionality and artistry of lighting，and comprehensivelyintroduces the concepts and ideas of night scene lighting and indoor lighting design of the museumKey words:museum lighting;night lighting;indoor lighting引言黄河国家博物馆位于郑州市文化路与黄河大堤交会处东南角，靠近自然黄河。根据定位，黄河国家博物馆将成为展示黄河地理、人文、历史、治理的综合博物场馆，形成一站式展示黄河文化的综合平台和地标建筑。项目用地面积 135 亩，总建筑面积达 10 万平方米。其建筑外形以蜿蜒曲折的水岸景观为原型，曲折多边形的建筑体量在其中缓缓起伏(图 1)。作为郑州城市又一地标性建筑，照明设计旨在挖掘展示黄河精神文明内涵、强化地标建筑物夜景形象、增加辨识度，同时在整体亮度、色彩及控制模式要考虑周边天然的自然环境，避免过亮1。图 1黄河国家博物馆鸟瞰效果图Fig.1Aerial view of the Yellow iver National Museum1建筑照明根据建筑形体流线，塑造建筑照明层次，体现160照明工程学报2023 年 2 月建筑结构特色，尤为关键(图 2)。图 2黄河国家博物馆人视角效果图Fig.2Human perspective renderings of the Yellowiver National Museum图 4黄河幕墙灯具安装节点示意Fig.4Sketch map of light nodes of the Yellow iver首先建筑可识别的光(图 3)，是通过围绕建筑周边道路照明在照亮地面的同时漫反射的光，让处在自然环境中的建筑有基础的识别度，亮度在 1 5 cd/m2，这是建筑第一层的光。第二层焦点的光(图 3)，亮度在 10 20 cd/m2，通过在建筑曲线起图 3灯光层次Fig.3Light of entrance and inner penetration on the forth layer伏的高点，用立杆投光灯加强泛光照亮，形成视觉焦点。第三层黄河的光(图 3)，是指对建筑外立面的黄河幕墙造型的灯光塑造;灯具暗藏在建筑结构立柱，上下对洗亮(图 4)以表达河的意境，同时在立柱两侧内嵌线条灯，表达河水向河岸散溢的效第 34 卷第 1 期张璐等:黄河国家博物馆项目照明设计的艺术与功能161果(图 5)，此处灯光色温为 GBW，根据不同的节日氛围变化色彩。最后是建筑入口及玻璃幕墙内透的光，形成建筑整体的灯光效果。图 5黄河幕墙样板段现场效果Fig.5Sketch map of light nodes of the Yellow iver2室内照明建筑内部延续了外部设计和用材理念，流线型的外墙做出流水冲刷的观感，寓意黄河的黄铜色金属吊顶贯穿主要参观路线。在艺术上，用光表达水的意 境，在 功 能 上 满 足 大 厅 公 区 的 照 度 要 求(图 6)。图 6室内一层大厅效果图Fig.6Design sketch of indoor hall on the first floor首先在金属吊顶与墙面交接处，暗藏线条灯洗亮吊顶，视觉上，黄铜色金属吊顶仿佛飘在空中，岸光浮动。其次，在金属吊顶分布着间距不等、长短不一的条型槽，在槽一侧安装线条灯向上洗亮条形槽内部空间，一眼望去，大厅公区黄铜色金属吊顶亮起的条型槽，如波纹一样水光潋滟(图 7)。保证功能照明基础上兼顾艺术性，是设计的本质。在条型槽内嵌下照筒灯，槽宽度为 10 cm，为保证视觉效果，灯具口径直径控制在 5 cm 内。因受尺寸限制，市面上内嵌筒灯最大功率为 6 W，系统效能为 90 ml/W。常规筒灯排布方式以单灯等间距或成组等间距排列为主，上述都不适用，为表现水面波光粼粼的意境，明确了内嵌筒灯在灯槽内排布方式为靠墙密布，向中间渐变稀疏排布(图 7)。图 7天花灯光示意图Fig.7Sketch map of the ceiling lighting公区天花下照高度分别为 25 m、16 m 和 6 m，以 25 m 下照高度、大厅 200 lx 照度要求进行测算，明确内嵌筒灯渐变布灯的间距2。最终明确灯具最宽间距为 1 m，最小间距为 8 cm。同时，所有灯具根据下照高度不同、渐变布灯的规律，分组进行控制，以 保 证 照 度 需 求，避 免 局 部 过 亮 或 过 暗(图 8)。162照明工程学报2023 年 2 月图 8公区天花照度计算模拟Fig.8Calculation and simulation of ceiling illuminance in public area3景观照明博物馆景观以生态优先作为原则，以黄河文化作为精神内核，打造馆园一体化的重要城市文化地标。照明遵循景观“一道一廊”的规划结构设计，即“一道”为屋顶景观步道，“一廊”为中央水景长廊;以恬静、幽雅的灯光理念展现生态景观美景，在满足功能和安全前提下，实现自然与人造光环境和谐统一(图 9)。图 9黄河博物馆鸟瞰效果图Fig.9Aerial view of the Yellow iver National Museum依据水景长廊走势，在源头景观阶梯处内藏线条灯，照亮跌水;亲水平台区，洗亮河底，河面汀步底部围绕安装线条灯，仿佛飘在河面上，光影浮动;同时用灯光表现岸边的座椅、种植池，营造出休闲轻松的氛围。屋顶景观带中，矮柱灯照亮屋顶道路，用灯光表现层层向上的台阶与梯田式的种植池，芦苇灯散布在草坪中，随风摆动，中大型乔木点缀的照树灯，烘托出绿色的环境。整体空间以道路小径阶梯为线、广场为面，装饰性景观灯及植物照明为点，实现点、线、面结合的空间关系(图 10)。图 10场地及屋顶景观灯光示意图Fig.10Sketch map of site and roof landscape lighting第 34 卷第 1 期张璐等:黄河国家博物馆项目照明设计的艺术与功能1634节能措施及效果本项目环境自然资源丰富，通过科学、合理的设计方法，达到节约能源、保护环境的目的，从而建立优质高效、安全可靠的照明环境，具体措施如下:(1)合理的光源和灯具。选择品牌 LED 灯具和光源时，在保证照明质量的前提下，要求其控光合理，减少溢散光，整灯光效高、性能稳定、显色性好，高亮度、低功耗、方便安装3。(2)合理的照明方式。根据空间的形态和功能，选用不同照明方式的灯具，采用不同的灯光表现手法，展现空间的美好韵律。(3)合理的照度或亮度标准。在照明设计中根据环境亮度状况与活动内容，在不同区域确定不同的亮度等级，适应性照明，避免光污染4。(4)科学化运行管理。采用智能控制系统，根据灯光所处地理位置和自然条件最优化控制开关时间，以达到节约能源、提高城市照明服务质量和方便管理维护等目标5。5结语一座城市的博物馆，就是一座城市的文化符号，博物馆的设计往往是萃取最能体现城市文化意象的建筑语言来呈现。本项目以光作为媒介，通过精准控光、分层刻画，在满足功能照明的基础上，提升艺术美感，用光传递出黄河博物馆的建筑形态，以表现城市的文化内涵6。参 考 文 献1 刘广军 锦城大道地铁站公共区艺术造型照明方案 J 照明工程学报，2020，31(1):172-1752 荣浩磊，李丽，吴威，等 中国国家博物馆照明 J 照明工程学报，2012，23(增刊):184-1853 朱雅丽 融合 航站楼大空间照明设计中的功能与艺术 J 照明工程学报，2021，32(5):123-1294 博物馆照明设计规范:GB/T 238632009 S 5 杜鹏程 城市全域功能照明规划研究 J 照明工程学报，2021，32(4):155-1616 李潇，王琳，王永新 全国农业展览馆(中国农业博物馆)一号馆夜景照明提升分析 J 2021，32(2):147-150(上接第 158 页)16 王子颉，徐方卉，周小丽 LED 补光促进铁皮石斛生长的初步研究 C/2017 年中国照明论坛 半导体照明创新应用与智慧照明发展论坛 北京:中国照明学会，2017 17 朱雪菘，刘木清 LED 补充照明系统用于促进铁皮石斛生长的初步研究 J 照明工程学报，2016，27(2):118-123 18 冯泽峰，王沛沛，杨旭，等 LED 光疗仪在皮肤中的穿透评 估 J 光 学 精 密 工 程，2022，30(10):1139-1150 19 胡嘉参，阴慧娟，董晓曦，等 光学参数对 LED 光疗抑制口腔疾病常见细菌增殖的影响 J 激光生物学报，2022，31(2):104-113 20 李阳，宋红玲 光照疗法在帕金森病中的应用进展 J 上海医药，2020，41(24):42-45 21 张衍鹏，李庆喆，张伟，等 光疗治疗疾病的研究进展 J 中国疗养医学，2022，31(5):503-505 22 陈茜茜 光生物调节作用治疗糖尿病溃疡的量效关系和生 物 效 应 研 究 D 北 京:北 京 协 和 医 学院，2020 23 薛如君，叶瑞贤，周欣，等 银屑病光疗的应用及疗效 J 国际医药卫生导报，2022，28(5):598-602 24 杨树涛 光疗在口腔扁平苔藓中的临床观察 J 现代医学与健康研究电子杂志，2017，1(3):100 25 杨小洁 蓝光光疗联合熊去氧胆酸对新生儿黄疸血清指标及疗效的影响 J 中外医学研究，2021，19(34):155-158 26 胡江，李晓原 便携式大功率 LED 黄疸光疗仪的研制 J 生物医学工程学杂志，2012，29(1):89-92 27 陈名松，潘璐璐，鲁远甫，等 多波长皮肤光疗仪的设计 J 桂林电子科技大学学报，2020，40(3):173-177 28 陈玉芳 大功率穿戴式 LED 光疗仪的研究与设计 D 福州:福建师范大学，2021 29 Iaccarino H F，S
