航站 建设 中的 机电设备 安装 施工 主要 环节 改进 永昌

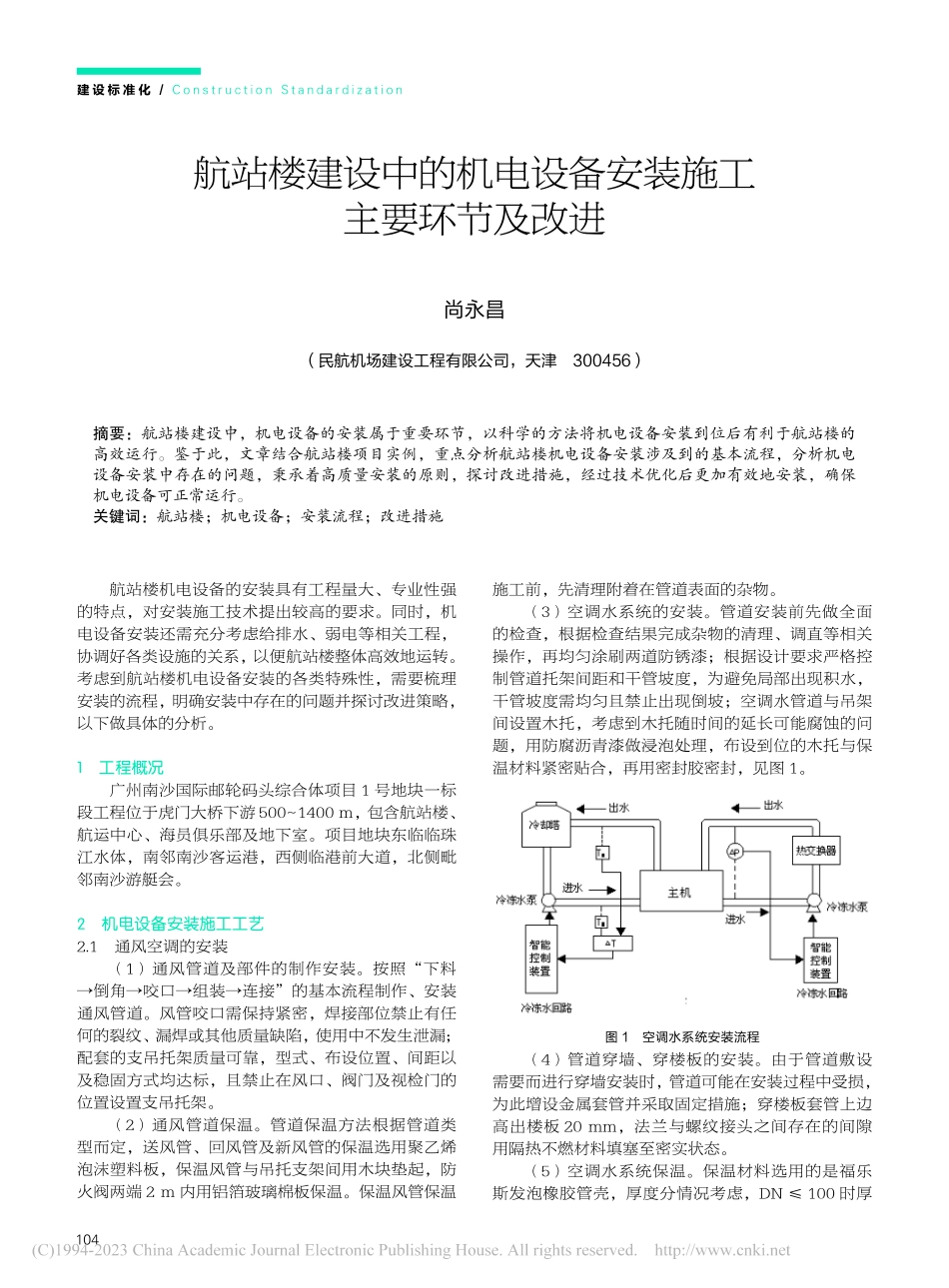

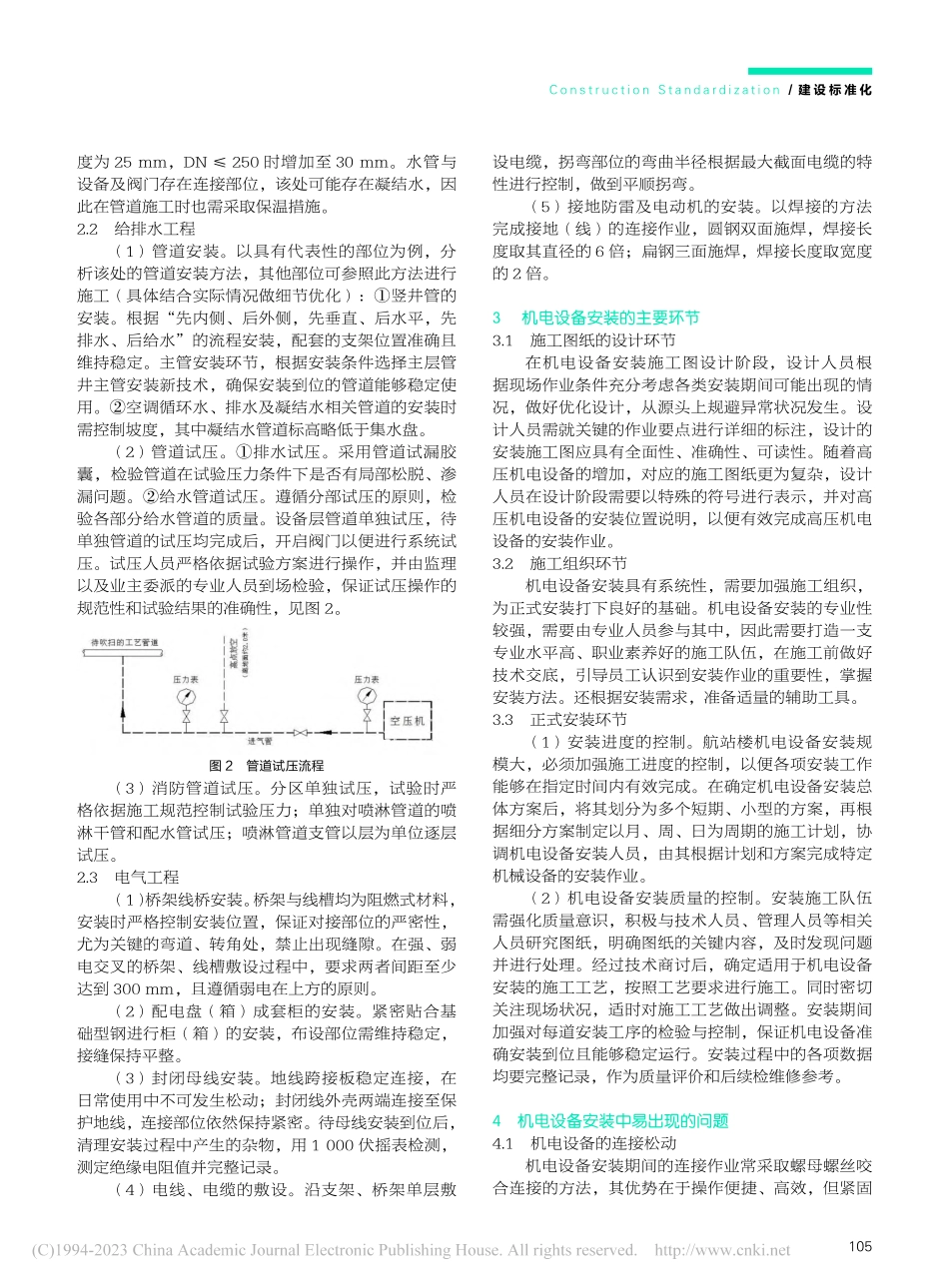

104建 设标准化/C ons truc ti on S ta nda rdi z a ti on航站楼机电设备的安装具有工程量大、专业性强的特点,对安装施工技术提出较高的要求。同时,机电设备安装还需充分考虑给排水、弱电等相关工程,协调好各类设施的关系,以便航站楼整体高效地运转。考虑到航站楼机电设备安装的各类特殊性,需要梳理安装的流程,明确安装中存在的问题并探讨改进策略,以下做具体的分析。1 工程概况广州南沙国际邮轮码头综合体项目 1 号地块一标段工程位于虎门大桥下游 5001400 m,包含航站楼、航运中心、海员俱乐部及地下室。项目地块东临临珠江水体,南邻南沙客运港,西侧临港前大道,北侧毗邻南沙游艇会。2 机电设备安装施工工艺2.1 通风空调的安装(1)通风管道及部件的制作安装。按照“下料倒角咬口组装连接”的基本流程制作、安装通风管道。风管咬口需保持紧密,焊接部位禁止有任何的裂纹、漏焊或其他质量缺陷,使用中不发生泄漏;配套的支吊托架质量可靠,型式、布设位置、间距以及稳固方式均达标,且禁止在风口、阀门及视检门的位置设置支吊托架。(2)通风管道保温。管道保温方法根据管道类型而定,送风管、回风管及新风管的保温选用聚乙烯泡沫塑料板,保温风管与吊托支架间用木块垫起,防火阀两端 2 m 内用铝箔玻璃棉板保温。保温风管保温施工前,先清理附着在管道表面的杂物。(3)空调水系统的安装。管道安装前先做全面的检查,根据检查结果完成杂物的清理、调直等相关操作,再均匀涂刷两道防锈漆;根据设计要求严格控制管道托架间距和干管坡度,为避免局部出现积水,干管坡度需均匀且禁止出现倒坡;空调水管道与吊架间设置木托,考虑到木托随时间的延长可能腐蚀的问题,用防腐沥青漆做浸泡处理,布设到位的木托与保温材料紧密贴合,再用密封胶密封,见图 1。图 1 空调水系统安装流程(4)管道穿墙、穿楼板的安装。由于管道敷设需要而进行穿墙安装时,管道可能在安装过程中受损,为此增设金属套管并采取固定措施;穿楼板套管上边高出楼板 20 mm,法兰与螺纹接头之间存在的间隙用隔热不燃材料填塞至密实状态。(5)空调水系统保温。保温材料选用的是福乐斯发泡橡胶管壳,厚度分情况考虑,DN 100 时厚摘要:航站楼建设中,机电设备的安装属于重要环节,以科学的方法将机电设备安装到位后有利于航站楼的高效运行。鉴于此,文章结合航站楼项目实例,重点分析航站楼机电设备安装涉及到的基本流程,分析机电设备安装中存在的问题,秉承着高质量安装的原则,探讨改进措施,经过技术优化后更加有效地安装,确保机电设备可正常运行。关键词:航站楼;机电设备;安装流程;改进措施尚永昌航站楼建设中的机电设备安装施工主要环节及改进(民航机场建设工程有限公司,天津 300456)105Co n s t r u c t io n St a n d a r d iza t io n/建 设标准化度为 25 mm,DN 250 时增加至 30 mm。水管与设备及阀门存在连接部位,该处可能存在凝结水,因此在管道施工时也需采取保温措施。2.2 给排水工程(1)管道安装。以具有代表性的部位为例,分析该处的管道安装方法,其他部位可参照此方法进行施工(具体结合实际情况做细节优化):竖井管的安装。根据“先内侧、后外侧,先垂直、后水平,先排水、后给水”的流程安装,配套的支架位置准确且维持稳定。主管安装环节,根据安装条件选择主层管井主管安装新技术,确保安装到位的管道能够稳定使用。空调循环水、排水及凝结水相关管道的安装时需控制坡度,其中凝结水管道标高略低于集水盘。(2)管道试压。排水试压。采用管道试漏胶囊,检验管道在试验压力条件下是否有局部松脱、渗漏问题。给水管道试压。遵循分部试压的原则,检验各部分给水管道的质量。设备层管道单独试压,待单独管道的试压均完成后,开启阀门以便进行系统试压。试压人员严格依据试验方案进行操作,并由监理以及业主委派的专业人员到场检验,保证试压操作的规范性和试验结果的准确性,见图 2。图 2 管道试压流程(3)消防管道试压。分区单独试压,试验时严格依据施工规范控制试验压力;单独对喷淋管道的喷淋干管和配水管试压;喷淋管道支管以层为单位逐层试压。2.3 电气工程(1)桥架线桥安装。桥架与线槽均为阻燃式材料,安装时严格控制安装位置,保证对接部位的严密性,尤为关键的弯道、转角处,禁止出现缝隙。在强、弱电交叉的桥架、线槽敷设过程中,要求两者间距至少达到 300 mm,且遵循弱电在上方的原则。(2)配电盘(箱)成套柜的安装。紧密贴合基础型钢进行柜(箱)的安装,布设部位需维持稳定,接缝保持平整。(3)封闭母线安装。地线跨接板稳定连接,在日常使用中不可发生松动;封闭线外壳两端连接至保护地线,连接部位依然保持紧密。待母线安装到位后,清理安装过程中产生的杂物,用 1 000 伏摇表检测,测定绝缘电阻值并完整记录。(4)电线、电缆的敷设。沿支架、桥架单层敷设电缆,拐弯部位的弯曲半径根据最大截面电缆的特性进行控制,做到平顺拐弯。(5)接地防雷及电动机的安装。以焊接的方法完成接地(线)的连接作业,圆钢双面施焊,焊接长度取其直径的 6 倍;扁钢三面施焊,焊接长度取宽度的 2 倍。3 机电设备安装的主要环节3.1 施工图纸的设计环节在机电设备安装施工图设计阶段,设计人员根据现场作业条件充分考虑各类安装期间可能出现的情况,做好优化设计,从源头上规避异常状况发生。设计人员需就关键的作业要点进行详细的标注,设计的安装施工图应具有全面性、准确性、可读性。随着高压机电设备的增加,对应的施工图纸更为复杂,设计人员在设计阶段需要以特殊的符号进行表示,并对高压机电设备的安装位置说明,以便有效完成高压机电设备的安装作业。3.2 施工组织环节机电设备安装具有系统性,需要加强施工组织,为正式安装打下良好的基础。机电设备安装的专业性较强,需要由专业人员参与其中,因此需要打造一支专业水平高、职业素养好的施工队伍,在施工前做好技术交底,引导员工认识到安装作业的重要性,掌握安装方法。还根据安装需求,准备适量的辅助工具。3.3 正式安装环节(1)安装进度的控制。航站楼机电设备安装规模大,必须加强施工进度的控制,以便各项安装工作能够在指定时间内有效完成。在确定机电设备安装总体方案后,将其划分为多个短期、小型的方案,再根据细分方案制定以月、周、日为周期的施工计划,协调机电设备安装人员,由其根据计划和方案完成特定机械设备的安装作业。(2)机电设备安装质量的控制。安装施工队伍需强化质量意识,积极与技术人员、管理人员等相关人员研究图纸,明确图纸的关键内容,及时发现问题并进行处理。经过技术商讨后,确定适用于机电设备安装的施工工艺,按照工艺要求进行施工。同时密切关注现场状况,适时对施工工艺做出调整。安装期间加强对每道安装工序的检验与控制,保证机电设备准确安装到位且能够稳定运行。安装过程中的各项数据均要完整记录,作为质量评价和后续检维修参考。4 机电设备安装中易出现的问题4.1 机电设备的连接松动机电设备安装期间的连接作业常采取螺母螺丝咬合连接的方法,其优势在于操作便捷、高效,但紧固106建 设标准化/C ons truc ti on S ta nda rdi z a ti on程度有限,随着时间的延长,设备连接易发生松动,若此时机电设备通电,易诱发安全事故。随着研究的持续深入,机电设备的连接方式得以升级,全新的连接方案具有更突出的安全防护特性,例如在连接松动时设备的电阻率将于短时间内大幅提升,设备的电热量加大,由于热量超出设定值,设备暂停运行。4.2 噪音污染问题机电设备安装施工时存在噪音污染,易对周边居民区的日常工作与生活造成干扰,因此加强噪音的防控是机电设备安装中需重点考虑的内容。噪音防控的前提在于明确噪音产生的根源,对于机电设备而言则以振动最为明显,在振动幅度和频率异常时,机电设备伴随明显的噪音,若此问题不能得到有效的解决,在对周边居民造成干扰的同时设备自身的耐久性也将大打折扣。为此,需选择振动可控、运行噪声弱的机电设备,并规范安装,做好支垫、防护等相关工作,减弱噪音。4.3 机电设备的安装问题机电设备安装期间若有异物掉入,可能引起主变压器损坏以及其他的质量问题。在隔离开关的安装环节,若安装方法缺乏规范性,隔离开关的压力异常,伴随剧烈的电热氧化现象,或由于安装不合理而导致隔离开关存在过强的电压,严重威胁人员和设备的安全。5 机电设备安装的改进方法5.1 噪音污染问题的改进方法为减小机电设备安装对周边居民日常工作与生活造成的不良影响,需要注重对噪音的抑制,尽可能减弱噪音。在机电设备的安装环节,可在门窗上配置消声装置,将传至用户的噪音控制在许可范围内。类似的,也可在设备机房的顶端布置消声装置。于机电设备底端设置隔离振动的装置也是可行的方式,借助此装置抑制机电设备的振动幅度,从噪音产生源头的角度进行防控后,将取得良好的噪音控制效果。机电设备安装人员的操作方法必须具有规范性,否则机电设备的安装质量较差,也容易产生强烈的噪音污染。5.2 加强对机电设备施工图纸的优化设计与管理机电设备的安装必须严格依据图纸要求进行,合理设计图纸是机电设备安装作业得以顺利进行的重要前提。为提高机电设备安装图纸的设计质量,需要加强管理,保证图纸内容系统、全面、清晰、明了。设计图纸需详细说明安装设备的位置,阐述各类型机电设备的安装要求、原理以及具体的操作方法,并就安装过程中的重要细节进行说明,在全方位的指导下,由安装人员有效完成机电设备的安装作业。机电设备安装图纸经过优化设计后,还需加强检验,发现不合理之处并及时优化,直至得到可行的安装图纸为止。随着安装环境的变化,对应的安装要求也随之改变,需在原设计图纸的基础上适时更新。5.3 优化布线机电设备的布线类型多、分布关系错综复杂,布线不合理易影响机电设备的正常运行,因此安装人员需要注重对布线环节的优化设计,将各类线路准确布置到位。在正式进行机电设备的布线前,作业人员先详细学习安装施工图纸,明确图纸对布线所提的要求,再根据要求进行布线。各类与机电设备布线有关的原材料也必须通过检验,规格合适、质量可靠,禁止任何材料以次充好、偷工减料等行为。此外,机电设备运行过程中可能受到周边环境的干扰,或是设备间存在兼容性不足的问题,考虑到此特殊性,需要提升机电设备的抗干扰性能,协调各类机电设备,从选型的角度来看,以抗干扰、性能稳定可靠的机电设备为宜。6 结语综上所述,航站楼机电设备安装质量要求高,现场调查、设计、正式施工均是重要的环节,需要由设计人员设计科学可行的机电设备安装施工图纸,明确安装目标、方法及要点,再由专员按照图纸要求将安装工作落实到位。机电设备安装过程中,施工人员加强质量检验与控制,善于发现问题和解决问题。经过逐层的质量把控后,最终保证航站楼机电设备的安装效果。作者简介:尚永昌(1988-),男,籍贯:河北邯郸,学历:本科,职称:机电工程师,研究方向:工程机电。参考文献:1 冷文龙.浅析机电设备安装施工过程中的常见问题及解决措施 J.中国化工贸易,2017(13):169.2 傅亮,孙鹏.论析建筑机电设备安装技术问题及策略 J.建筑工程技术与设计,2016(7):1828.3 曲国华,邵光普.建筑机电设备安装施工的主要问题及改进方法J.建筑工程技术与设计,2016(1):97-100.4 龚云亮.BIM 在新机场航站楼机电设备安装与运营中的应用 J.通讯世界,2015(11):292-293.5 北京建筑设计研究院.BIM 在昆明新机场航站楼机电设备安装与运营中的应用 J.建筑,2013(11):39-44.
