GB 26860-2011 电力安全工作规程 发电厂和变电站电气部分.pdf

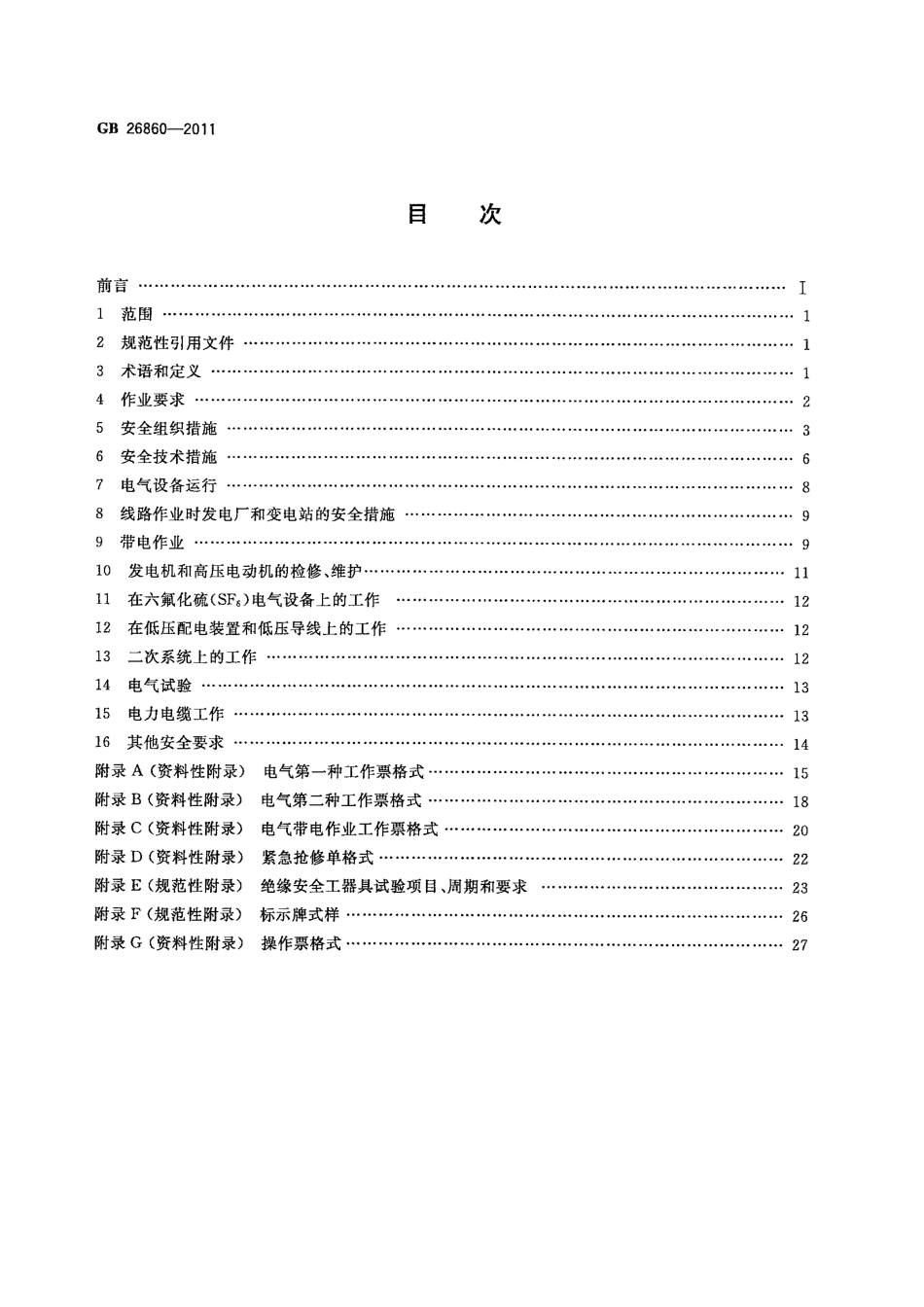

ICS29.020K09中华人民共和国国家标准GB26860-2011电力安全工作规程发电厂和变电站电气部分Safety code of electric power industry-Electric part of power plants andtransformer substations2011-07-29发布2012-06-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB26860-2011目次前言I1范围12规范性引用文件13术语和定义14作业要求25安全组织措施36安全技术措施67电气设备运行88线路作业时发电厂和变电站的安全措施99带电作业910发电机和高压电动机的检修、维护1111在六氟化硫(SF)电气设备上的工作1212在低压配电装置和低压导线上的工作1213二次系统上的工作1214电气试验1315电力电缆工作1316其他安全要求14附录A(资料性附录)电气第一种工作票格式15附录B(资料性附录)电气第二种工作票格式18附录C(资料性附录)电气带电作业工作票格式20附录D(资料性附录)紧急抢修单格式22附录E(规范性附录)绝缘安全工器具试验项目、周期和要求23附录F(规范性附录)标示牌式样26附录G(资料性附录)操作票格式27GB26860-2011电力安全工作规程发电厂和变电站电气部分1范围本标准规定了电力生产单位和在电力工作场所工作人员的基本电气安全要求。本标准适用于具有66kV及以上电压等级设施的发电企业所有运用中的电气设备及其相关场所；具有35kV及以上电压等级设施的输电、变电和配电企业所有运用中的电气设备及其相关场所；具有220kV及以上电压等级设施的用电单位运用中的电气设备及其相关场所。其他电力企业和用电单位也可参考使用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2900.20-1994电工术语高压开关设备(IEC60050(IEV):1994,NEQ)GB/T2900.50-2008电工术语发电、输电及配电通用术语(IEC60050-601-1985,MOD)3术语和定义GB/T2900.20-1994、GB/T2900.50-2008界定的以及下列术语和定义适用于本文件。3.1发电厂站electrical generating station由建筑物、能量转换设备和全部必要的辅助设备组成的生产电能的工厂。GB/T2009.50-2008,定义2.3中的601-03-013.2变电站（电力系统的）substation(ofa power system)电力系统的一部分，它集中在一个指定的地方，主要包括输电或配电线路的终端、开关及控制设备、建筑物和变压器。通常包括电力系统安全和控制所需的设施（例如保护装置）。注：根据含有变电站的系统的性质，可在变电站这个词前加上一个前缀来界定。例如：（一个输电系统的）输电变电站、配电变电站、500kV变电站、10kV变电站。GB/T2009.50-2008,定义2.3中的601-03-023.3电力线路electric line在系统两点间用于输配电的导线、绝缘材料和附件组成的设施。GB/T2009.50-2008,定义2.3中的601-03-033.4路器circuit-breaker能关合、承载、开断运行回路正常电流，也能在规定时间内关合、承载及开断规定的过载电流（包括短路电流)的开关设备，也称开关。注：改写GB/T2009.20-1994,定义3.13。上
